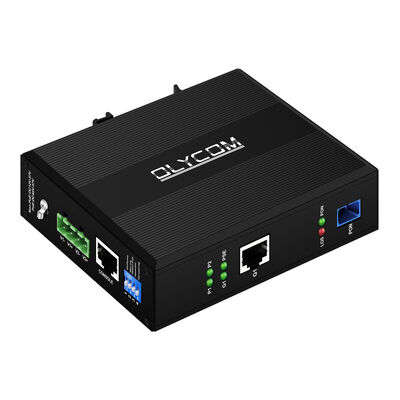

Βιομηχανικό Gigabit EPON GPON με 30W PoE Single Port DIN Rail για παθητικό οπτικό δίκτυο

Olycom Industrial Gigabit PoE EPON GPON

Εισαγωγή

Το OLYCOM IM-ON100P αποτελεί μια στιβαρή οπτική μονάδα δικτύου xPON βιομηχανικού τύπου, κατασκευασμένη για να παρέχει ολοκληρωμένη πρόσβαση οπτικής ίνας και τροφοδοσία PoE για βιομηχανικές εγκαταστάσεις πεδίου.

Αυτό το διπλής λειτουργίας ONU υποστηρίζει απρόσκοπτα τόσο τα πλαίσια πρόσβασης EPON όσο και GPON, εξαλείφοντας την ανάγκη αποθήκευσης ξεχωριστού υλικού για διαφορετικές συσκευές OLT PON.

Σχεδιασμένη για να αντέχει σε ακραίες βιομηχανικές περιβαλλοντικές συνθήκες, η μονάδα συνδυάζει υλικό ευρείας θερμοκρασίας, στήριξη σε ράγα DIN και προστασία περιβλήματος IP40, μαζί με έξοδο PoE IEEE 802.3af/at.

Ενσωματώνει προηγμένες δυνατότητες προώθησης επιπέδου 2 και βασικές δυνατότητες επιπέδου 3 για την απλοποίηση της μετάδοσης υψηλού εύρους ζώνης για κάμερες παρακολούθησης, βιομηχανικούς αισθητήρες και τερματικά PLC πεδίου μέσω παθητικών οπτικών δικτύων οπτικών ινών.

Ο ενσωματωμένος παρατηρητής (watchdog), η επέκταση μετάδοσης PoE 250 μέτρων και τα ολοκληρωμένα εργαλεία απομακρυσμένης διαχείρισης απλοποιούν τη μακροχρόνια λειτουργία επί τόπου και την αντιμετώπιση προβλημάτων σε μη επανδρωμένες βιομηχανικές τοποθεσίες.

Τεχνικά Δεδομένα

Βασικά Χαρακτηριστικά

• Διπλή συμβατή θύρα PON EPON/GPON διπλής λειτουργίας με οπτική μετάδοση 2.5G, αυτόματη προσαρμογή σε κύριες μάρκες βιομηχανικού εξοπλισμού OLT χωρίς χειροκίνητη αλλαγή λειτουργίας
• Μονή θύρα LAN PoE 10/100/1000Mbps συμβατή με τα πρότυπα IEEE 802.3af (15.4W) / at (30W), ο διακόπτης DIP ενεργοποιεί την επέκταση σήματος PoE μεγάλης απόστασης 250m
• Ανεξάρτητη θύρα κονσόλας για αποσφαλμάτωση για τοπική διαμόρφωση εκτός σύνδεσης και διάγνωση βλαβών πεδίου χωρίς πρόσβαση στο web
• Ο μηχανισμός παρατηρητή υλικού (hardware watchdog) επαναφέρει αυτόματα τερματικά που τροφοδοτούνται με PoE εκτός σύνδεσης για να αποφευχθεί η μόνιμη αποσύνδεση συσκευών σε ασταθή βιομηχανικά περιβάλλοντα
• Μεταλλικό κυματοειδές περίβλημα προστασίας IP40, σχεδιασμός στήριξης σε ράγα DIN για τοποθέτηση σε τυπικά βιομηχανικά ερμάρια ελέγχου
• Εξαιρετικά ευρύ εύρος θερμοκρασίας λειτουργίας από -40°C έως 75°C, σταθερή λειτουργία σε παγωμένους εξωτερικούς υποσταθμούς και εργαστήρια εργοστασίων υψηλής θερμοκρασίας
• Διπλή εφεδρική είσοδος τροφοδοσίας DC 44–57V με προστασία αντίστροφης σύνδεσης, αποτρέπει τον χρόνο διακοπής λειτουργίας από αστοχία ενός κυκλώματος τροφοδοσίας
• Η αρχιτεκτονική μεταγωγής store-and-forward ελαχιστοποιεί την απώλεια πακέτων για ροές βίντεο υψηλής ευκρίνειας σε πραγματικό χρόνο και δεδομένα βιομηχανικού ελέγχου
• Πλήρης απόδοση κατά των παρεμβολών EMC Επιπέδου 4 έναντι παρεμβολών ESD, EFT και Surge από εξοπλισμό τροφοδοσίας εργοστασίου
• Πλούσια υποστήριξη δικτυακών λειτουργιών: δυναμική κατανομή εύρους ζώνης DBA, multicast IGMP, απομόνωση VLAN ανά θύρα, στατική δρομολόγηση και καταστολή εκπομπής καταιγίδας
• Ολοκληρωμένη σουίτα απομακρυσμένης λειτουργίας που περιλαμβάνει αυτόματη ανακάλυψη ONU, απομακρυσμένη αναβάθμιση υλικολογισμικού, συναγερμό διακοπής ρεύματος και περιορισμό ρυθμού ανά θύρα
• Ενσωματωμένη πλατφόρμα διαχείρισης web με χρονικό έλεγχο τροφοδοσίας PoE, αυτόματη επανεκκίνηση συσκευών εκτός σύνδεσης, φιλτράρισμα MAC και πολιτικές ασφαλείας τείχους προστασίας (firewall)

Εφαρμογή

1. Βασικό Δίκτυο Βιομηχανικής Παρακολούθησης Βίντεο
Εγκαθίσταται σε κόμβους διανομής οπτικών ινών για την τροφοδοσία καμερών IP PoE σε γραμμές παραγωγής εργοστασίων, εξωτερικές ζώνες ασφαλείας περιμέτρου και μη επανδρωμένους υποσταθμούς ενέργειας.
Η επέκταση PoE μεγάλης απόστασης καταργεί την ανάγκη για ενδιάμεσα κουτιά διανομής ρεύματος μεταξύ των ερμαρίων οπτικών ινών και των τερματικών καμερών.


2. Δίκτυα Βιομηχανικού Ελέγχου Διεργασιών
Σύνδεση ελεγκτών PLC πεδίου, αισθητήρων συλλογής βιομηχανικών δεδομένων και μονάδων παρακολούθησης άκρων μέσω παθητικής οπτικής υποδομής PON.
Η δρομολόγηση Επιπέδου 3 και η απομόνωση VLAN διαχωρίζουν την κίνηση σημάτων ελέγχου από τα δεδομένα βίντεο για να εγγυηθούν την προτεραιότητα μετάδοσης βιομηχανικού ελέγχου.


3. Εξωτερικές Μη Επανδρωμένες Τοποθεσίες Πεδίου
Κατάλληλο για παρακολούθηση στην άκρη του δρόμου, συλλογή δεδομένων σε περιοχές εξόρυξης και δικτύωση άκρων σταθμών νέας ενέργειας αιολικής/ηλιακής.
Το υλικό ευρείας θερμοκρασίας και η αντίσταση σε υπερτάσεις εξαλείφουν τη ζημιά που προκαλείται από σκληρό εξωτερικό κλίμα και παρεμβολές κεραυνών.


4. Πρόσβαση Οπτικών Ινών FTTO/FTTB Επιχειρήσεων
Λειτουργεί ως τερματικό πρόσβασης οπτικών ινών για κτίρια γραφείων βιομηχανικών πάρκων, ζώνες γραφείων εργοστασίων και δίκτυα παραρτημάτων πανεπιστημίων.
Η ενσωματωμένη έξοδος PoE μειώνει το κόστος ανάπτυξης επιπλέον διακοπτών PoE για τηλεφωνικές συσκευές VoIP γραφείου και μικρές συσκευές παρακολούθησης.


5. Έξυπνα Συστήματα Δικτύων Μεταφορών
Εφαρμόζεται σε παρακολούθηση σηράγγων, εξοπλισμό σταθμών διοδίων αυτοκινητοδρόμων και δικτύωση αισθητήρων πλευρικής γραμμής σιδηροδρόμων.
Η ανίχνευση βρόχου και ο αυτόματος αποκλεισμός θυρών αποτρέπουν τις καταιγίδες εκπομπής που προκαλούνται από σφάλματα καλωδίωσης πεδίου.


6. Έξυπνες Δημοτικές Δημόσιες Υποδομές
Υποστηρίζει παρακολούθηση φωτισμού δρόμου πόλης, αισθητήρες ποιότητας αέρα περιβάλλοντος και συστήματα καμερών δημόσιας ασφάλειας κοινότητας που αναπτύσσονται σε δημοτικά δίκτυα PON οπτικών ινών.
Ο χρονισμένος προγραμματισμός τροφοδοσίας PoE μέσω κονσόλας web μειώνει την περιττή κατανάλωση ενέργειας για αδρανή τερματικά πεδίου.
