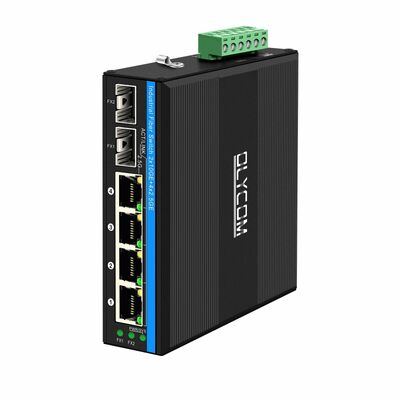

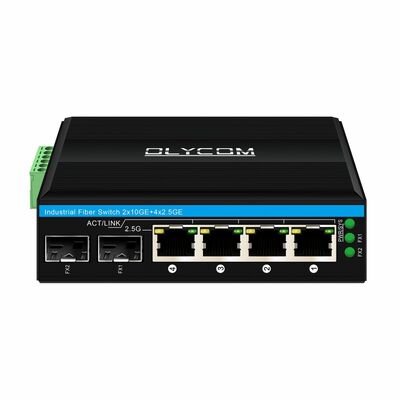

Ο σιωπηλός φύλακας του βιομηχανικού δικτύου σας 10G μη διαχειριζόμενος διακόπτης με απαράμιλλη αντοχή
Προδιαγραφές
|
Άρθρο
|
Παράμετροι
|
|
Πρότυπα & Πρωτόκολλα
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-T)
IEEE 802.3bz (2500Base-T)
Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
IEEE 802.3az (Energy Efficient Ethernet)
IEEE 802.3x (Ελέγχος ροής)
IEEE 802.3af PoE (15,4W)
IEEE 802.3at PoE+ (30W)
|
|
Διοίκηση
|
Μη διαχειριζόμενη
|
|
Λειτουργία PoE
|
Πορτ PoE: Πορτ 1/2/3/4
Δύναμη εξόδου: 15,4W ~ 30W
Διάθεση κωδικού PoE: 1,2,3,6 ή 4,5,7,8
|
|
Διασύνδεσμοι Ethernet
|
RJ45: αυτόματη διαπραγμάτευση ταχύτητας, πλήρης/μισή διπλή, αυτόματη MDI/MDI-X
SFP: Αυτοκίνητο 1G/2.5G/10G ρυθμιστικό προσαρμοστικό
|
|
Δείκτες LED
|
Ηλεκτρονικό φωτεινό ρεύμα/σύστημα, φωτεινό ρεύμα με θύρα RJ45, φωτεινό ρεύμα με οπτικό θύρα SFP
|
|
Απόδοση εναλλαγής
|
Πίνακας διευθύνσεων MAC: καταχωρήσεις 4K
Ταχύτητα διαβίβασης πακέτων: 44,64 Mpps
Δυνατότητα διακόπτη: 40 Gbps
Υποστήριξη jumbo frame: 12KB
Τρόπος αποστολής: Αποθήκευση και αποστολή
Κλιμάκωση: < 10 μs
|
|
Ηλεκτρική τροφοδοσία
|
DC 12~52V, διπλή είσοδος ισχύος με προστασία αντίστροφης πολικότητας
|
|
Κατανάλωση ενέργειας
|
Χωρίς φορτίο: 1.9125 W
Πλήρες φορτίο: 7,64 W
|
|
Περιβάλλον λειτουργίας
|
Θερμοκρασία λειτουργίας: -40°C ~ 75°C
Θερμοκρασία αποθήκευσης: -40°C ~ 85°C
|
|
Μηχανική διάσταση
|
Διάταξη 1
|
|
Μέθοδος τοποθέτησης
|
Εγκατάσταση σιδηροτροχιάς DIN / ανεξάρτητη επιφάνεια εργασίας
|
|
Βιομηχανικά πρότυπα EMC
|
IEC 61000-4-2 (ηλεκτροστατική εκφόρτιση ESD)
Εκκένωση αέρα: ±15KV
Εκτόξευση επαφής: ±8KV
IEC 61000-4-4 (EFT Ηλεκτρική ταχεία μεταβατική)
Πύλη σήματος: ±6KV
IEC 61000-4-5 (Ανθεκτικότητα σε ηλεκτροπληξία)
Πύλη σήματος: Διαφορετική ±2KV, κοινής λειτουργίας ±6KV
|
|
Πιστοποιητικά
|
CE-EMC:
Εναρμόνιση των τεχνικών προδιαγραφών2020
EN 55035:2017+A11:2020
Ειδικότερα, το σημείο 6.2.3 του παρόντος παραρτήματος δεν ισχύει για τα οχήματα που υπόκεινται σε δοκιμή.2021
Ειδικότερα, το σημείο 6.2.3.3 του παραρτήματος I της οδηγίας 2008/57/ΕΚ προβλέπει:2022
CE-LVD: EN IEC 62368-1:2020+A11:2020
Η FCC: 47 CFR FCC Μέρος 15 Υπομέρος Β (Τάξη Β), ANSI C63.4:2014
|
|
Εγγύηση
|
3 έτη
|
Δείκτης LED
|
Δείκτης
|
Περιγραφή της κατάστασης
|
|
ΠΡΡ/ΣΥΣ
|
Δείκτης λειτουργίας ισχύος και συστήματος
|
|
FX1, FX2
|
Ενεργοποιημένο: Οπτικό σήμα κανονικό
Στερεό OFF: Δεν υπάρχει οπτικό σήμα
Ανοιγοκλείδωμα: Κανονική μετάδοση δεδομένων
|
|
RJ45
|
Πορτοκαλί: Δείκτης επιτοκίου λιμένα (Solid = 2500M; OFF = 1000M/100M)
Πράσινο: Δείκτης ACT/LINK (Μαυρίζοντας = μεταφορά δεδομένων)
|
Βασικά χαρακτηριστικά
- Υβριδική αρχιτεκτονική ταχύτητας ️ Συνδυάζουν 10G uplinks ινών για συγκέντρωση υψηλής χωρητικότητας και 2.5G θύρες χαλκού για τελικά σημεία που έχουν ανάγκη από εύρος ζώνης.Το 5G/10G φιλοξενεί εύκολα στόλους μικτών συσκευών, από τους παλαιούς αισθητήρες μέχρι τις προηγμένες κάμερες.
- Προστασία της βιομηχανικής αντοχής ∆ υπερνικά τα κριτήρια αναφοράς IEC 61000‐4‐2/4/5, το DS‐I14 προσφέρει ±15kV ESD εκκένωσης αέρα, ±8kV ESD επαφήςκαι ±6kV ανθεκτικότητα σε υπερτάσεις διατηρώντας το δίκτυό σας ασφαλές από ηλεκτρικές διαταραχές, γείωση βρόχων, και κεραυνές.
- Η έξυπνη παροχή ρεύματος PoE+ κάθε μία από τις τέσσερις θύρες RJ45 μπορεί να τροφοδοτήσει έως και 30W (IEEE 802.3at), με ευέλικτη ανάθεση πινών (1/2/3/6 ή 4/5/7/8) για την τροφοδοσία κάμερες IP, ασύρματα AP,και αισθητήρες IoT χωρίς πρόσθετη καλωδίωση.
- Αθόρυβος και ενεργειακά έξυπνος Η σχεδίαση χωρίς ανεμιστήρα εξαλείφει τον μηχανικό θόρυβο και τα σημεία βλάβης, ενώ το IEEE 802.3az (Energy Efficient Ethernet) μειώνει την ισχύ αδρανής ενέργειας σε μόλις 1.9W ∙ μια πράσινη επιλογή για εγκαταστάσεις που λειτουργούν συνεχώς.
- Η απλότητα μηδενικού άγγιγματος ως μη διαχειριζόμενος διακόπτης, δεν απαιτεί καμία διαμόρφωση, εξοικονομώντας χρόνο ανάπτυξης και μειώνοντας το ανθρώπινο σφάλμα.διασφάλιση ομαλής ροής δεδομένων ακόμη και υπό βαριά φορτία.
- Σκληρό και συμπαγές Τοποθετημένο σε ανθεκτικό μεταλλικό σασί (114×94×36 mm), υποστηρίζει το DIN-rail και την τοποθέτηση σε επιτραπέζιους υπολογιστές, τοποθετώντας εύκολα σε στενά ντουλάπια ή πίνακες ελέγχου.
Εφαρμογή
Αυτός ο 2.5G Ethernet Switch ξεχωρίζει όπου η αξιοπιστία είναι πρωταρχική.
Στην αυτοματοποίηση εργοστασίων, συνδέει PLC, ρομποτικά χέρια και συστήματα μηχανικής όρασης με καθυστέρηση σε επίπεδο μικροδευτερόλεπτου.
Για την έξυπνη μεταφορά, συνδέει τους ελεγκτές σήματος κυκλοφορίας και τις κάμερες παρακολούθησης κατά μήκος των αυτοκινητοδρόμων, ανυπομονώντας στις διακυμάνσεις θερμοκρασίας και τις δονήσεις.ενεργοποιεί και συνδέει τα πάνελ ελέγχου πρόσβασης, μονάδες HVAC, και συστήματα φωτισμού από μία συσκευή.
Οι ολοκληρωτές ασφαλείας θα εκτιμήσουν την ικανότητα PoE για εξωτερικές κάμερες PTZ,Ενώ οι φορείς τηλεπικοινωνιών μπορούν να το χρησιμοποιήσουν σε σταθμούς βάσης και σταθμούς ηλεκτροπαραγωγής όπου είναι απαραίτητη η είσοδος μεγάλης τάσης (12-52V DC) και η προστασία από υπερέμφαση.
Από τις έξυπνες πόλεις μέχρι το απομακρυσμένο βιομηχανικό IoT, είναι η ανθεκτική ραχοκοκαλιά που διατηρεί τα δεδομένα σας να ρέουν χωρίς διακοπή, παρέχοντας γαλήνη στο μυαλό στα πιο σκληρά περιβάλλοντα.
Διάσταση
Για την OLYCOM
1. Προφίλ εταιρείας
Ιδρύθηκε το 2003, η Shenzhen OLYCOM επικεντρώνεται στις λύσεις οπτικών ινών και δικτύων
Συνδυάζει τις ικανότητες Ε&Α, παραγωγής και παγκόσμιας παράδοσης
Υπηρετεί πελάτες σε 120+ χώρες σε τηλεπικοινωνίες, βιομηχανία και επιχειρηματικούς τομείς
2Βασικά προϊόντα
Βιομηχανικοί διακόπτες Ethernet (L2/L3, διαχειριζόμενοι/μη διαχειριζόμενοι)
Συμπλέκτες PoE (IEEE 802.3af/at/bt)
Συστήματα DWDM (MUX/DEMUX, OADM, μετάδοση μεγάλης χωρητικότητας)
Μετατροπές μέσων (φυτικές ίνες ̇ Ethernet)
Μονούλες SFP (1G ̇ 400G, συμβατές με πολλαπλές μάρκες)
Συσκευές ινών (εκτετατήρες βίντεο, σειριακοί μετατροπείς, μονάδες PLC)
3Βασικές ικανότητες
Βιομηχανικός σχεδιασμός για σκληρά περιβάλλοντα (θερμοκρασία, δονήσεις, υγρασία)
Επαναχρηστική είσοδος ισχύος και σταθερή μακροχρόνια λειτουργία
Μεταφορά υψηλής ταχύτητας με χαμηλή καθυστέρηση και υψηλή απόδοση εύρους ζώνης
Μεταβαλλόμενες οπτικές λύσεις για τη μεγιστοποίηση της αξιοποίησης της ινών
4. Παγκόσμια εμβέλεια
Ισχυρή παρουσία στη Βόρεια Αμερική, την Ευρώπη, τη Νοτιοανατολική Ασία και τη Μέση Ανατολή
Μακροπρόθεσμη συνεργασία με διανομείς, ενοποιητές και επιχειρηματικούς πελάτες
5. Ανταγωνιστικά πλεονεκτήματα
Συνεχής επένδυση στην Ε&Α με έμπειρη ομάδα μηχανικών
Σκληρός έλεγχος ποιότητας (ISO9001, CE, FCC, RoHS)
Προσαρμογή OEM/ODM για ειδικές ανάγκες έργου
Εξισορροπημένη απόδοση κόστους για λύσεις υψηλής αξίας
6Εφαρμογές
Τηλεπικοινωνίες και μετάδοση μεγάλων αποστάσεων
Παρακολούθηση και ασφάλεια (PoE για κάμερες IP)
Κέντρα δεδομένων και δίκτυα υψηλής ταχύτητας
Βιομηχανική αυτοματοποίηση και έξυπνη υποδομή
Εφαρμογές έξυπνης πόλης & IoT
7Οραματισμός & Αποστολή
Όραμα: Να γίνουμε ένας αξιόπιστος παγκόσμιος πάροχος λύσεων δικτύωσης
Αποστολή: Παροχή αξιόπιστων, επεκτάσιμων και οικονομικά αποδοτικών λύσεων συνδεσιμότητας
8Συνοπτική
20+ χρόνια εμπειρίας σε δίκτυα και οπτικές ίνες
Εστίαση στη σταθερότητα, τις επιδόσεις και την πρακτική αξία ανάπτυξης
Επιτρέποντας ταχύτερη, πιο αξιόπιστη και κλιμακώσιμη υποδομή δικτύου παγκοσμίως
