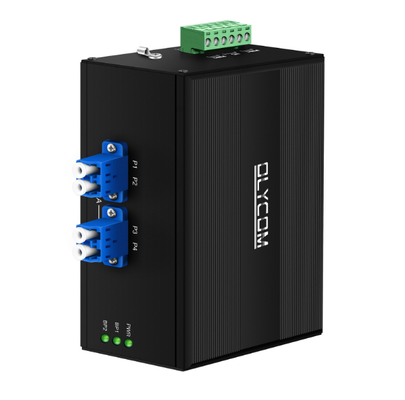

Διπλή ισχύς Fiber Bypass Switch Module με DIP Smart Delay Feature AC/DC Εισόδου DIN Rail

Μονάδα παράκαμψης ινών διπλής ισχύος AC/DC Olycom

• Αυτή η μονάδα παράκαμψης οπτικών ινών Olycom, σχεδιασμένη ως φύλακας οπτικών μονοπατιών ασφαλούς αστοχίας για υποδομές επικοινωνίας ινών υψηλής πυκνότητας, παρέχει συνεπή, εξαιρετικά σταθερή μετάδοση οπτικού σήματος κάτω από πολύπλοκα σενάρια λειτουργίας. Ενσωματώνει ανεξάρτητο οπτικό κύκλωμα μεταγωγής με διπλή αρχιτεκτονική τροφοδοσίας AC/DC, εξοπλισμένο με προσαρμόσιμο διακόπτη ελέγχου καθυστέρησης DIP για να προσαρμόζει ευέλικτα τις αυτοματοποιημένες οπτικές δοκιμές, την παρακολούθηση δικτύου σε πραγματικό χρόνο και τα σενάρια προστασίας ζεύξης έκτακτης ανάγκης.
• Όταν συμβαίνουν ανωμαλίες τροφοδοσίας ή διακοπή λειτουργίας του εξοπλισμού, η μονάδα επαναδρομολογεί αυτόματα τα σήματα οπτικών ινών για να παρακάμψει κανάλια για να αποφύγει την πλήρη διακοπή του δικτύου. Το συμπαγές μεταλλικό περίβλημα βιομηχανικής ποιότητας υποστηρίζει εγκατάσταση ράγας DIN, ταιριάζουν απόλυτα με βιομηχανικά ερμάρια επικοινωνίας, πλαίσια διανομής οπτικών κέντρων δεδομένων και συστήματα οπτικών πάγκων δοκιμών, λειτουργώντας ως κρίσιμο στοιχείο αξιοπιστίας για τη διατήρηση της αδιάλειπτης μετάδοσης δεδομένων ινών.

Επισκόπηση της εναλλαγής DIP

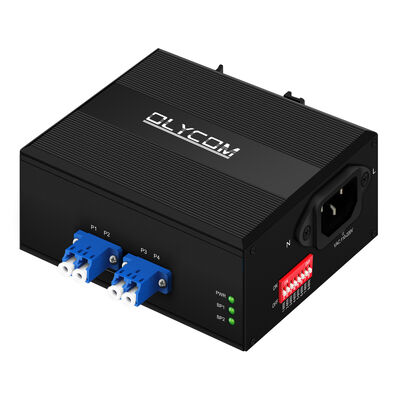

Αυτή η μονάδα παράκαμψης ινών είναι εξοπλισμένη με μια συστοιχία συρόμενου διακόπτη DIP 8 θέσεων αποκλειστικά αφιερωμένη στον έλεγχο χρονισμού καθυστέρησης ενεργοποίησης.

Κάθε εναλλαγή αντιστοιχεί σε μια σταθερή παράμετρο καθυστέρησης 1–8 λεπτών, προσφέροντας χειροκίνητη διαμόρφωση με ένα κλικ χωρίς λογισμικό ή εξωτερικούς ελεγκτές.

Είναι ένα βασικό χαρακτηριστικό προσαρμογής προσαρμοσμένο για οπτικές δοκιμές και σενάρια σταδιακής ανάκτησης δικτύου.

Core Working Logic

1. Εργοστασιακή προεπιλογή (Όλοι οι διακόπτες DIP OFF)
Όταν κάθε διακόπτης παραμένει στη θέση OFF, το κύκλωμα του χρονοδιακόπτη καθυστέρησης απενεργοποιείται πλήρως. Μετά την αποκατάσταση ισχύος, η παράκαμψη ινών επιστρέφει αμέσως σε κανονικές οπτικές διαδρομές λειτουργίας με μηδενικό χρόνο αναμονής, που ταιριάζει στις περισσότερες τυπικές αναπτύξεις παρακολούθησης επικοινωνίας που απαιτούν άμεση ανάκτηση ζεύξης μετά την ανάκτηση ισχύος.

2. Καθυστέρηση ενεργοποίησης (Μονός διακόπτης ON, άλλοι απενεργοποιημένοι)
Γυρίστε ένα καθορισμένο διακόπτη DIP στη θέση ON για να ενεργοποιήσετε τη λειτουργία χρονισμού. κάθε θέση αντιστοιχίζεται σε μια σταθερή αντίστροφη μέτρηση:
1-MIN DIP ON: Κρατήστε 1 λεπτό στην κατάσταση παράκαμψης πριν επιστρέψετε στο κανονικό οπτικό κανάλι
2 MIN DIP ON: 2 λεπτά καθυστέρηση
3 MIN DIP ON: 3 λεπτά καθυστέρηση
4 MIN DIP ON: 4 λεπτά καθυστέρηση
5 MIN DIP ON: 5 λεπτά καθυστέρηση
6 MIN DIP ON: 6 λεπτά καθυστέρηση
7-MIN DIP ON: 7 λεπτά καθυστέρηση
8 MIN DIP ON: 8 λεπτά καθυστέρηση

3. Πλήρης ακολουθία λειτουργίας με ενεργοποιημένη καθυστέρηση
Παρουσιάζεται διακοπή ρεύματος → η μονάδα μεταπηδά αυτόματα για να παρακάμψει την οπτική διαδρομή για να διατηρήσει συνδεδεμένη την ίνα κορμού
Το τροφοδοτικό επανέρχεται → ο χρονοδιακόπτης αρχίζει να μετράει αντίστροφα σύμφωνα με την προκαθορισμένη τιμή DIP
Κατά τη διάρκεια του παραθύρου αντίστροφης μέτρησης, η μονάδα παραμένει κλειδωμένη σε λειτουργία παράκαμψης και δεν θα επανέλθει στο κανονικό κανάλι
Μόλις παρέλθει ο προκαθορισμένος χρόνος, ο οπτικός διακόπτης επιστρέφει αυτόματα στην τυπική λειτουργία δρομολόγησης σήματος

Κανόνες χρήσης κλειδιών

Γυρίστε μόνο έναν διακόπτη DIP στη θέση ON κάθε φορά. πολλαπλοί διακόπτες που ενεργοποιούνται ταυτόχρονα θα προκαλέσουν δυσλειτουργία στη λογική χρονισμού και απροσδιόριστη συμπεριφορά καθυστέρησης.
Οποιαδήποτε προσαρμογή στις ρυθμίσεις DIP τίθεται σε ισχύ μόνο αφού η συσκευή υποβληθεί σε πλήρη κύκλο ισχύος.
Ο χρονοδιακόπτης επαναφέρει αυτόματα εάν διακοπεί ξανά η τροφοδοσία κατά τη φάση της αντίστροφης μέτρησης.

Σενάρια εφαρμογής για Λειτουργία καθυστέρησης DIP

1. Αυτοματοποιημένη δοκιμή παρτίδας οπτικών εξαρτημάτων

Οι μηχανικοί όρισαν μια καθυστέρηση 1–8 λεπτών για να κρατήσουν επαρκή χρόνο για τη βαθμονόμηση του οργάνου, τη δειγματοληψία δεδομένων και την επαναφορά του εξοπλισμού χωρίς απροσδόκητη εναλλαγή οπτικής διαδρομής κατά τη διάρκεια της δοκιμής.

2. Επαναφορά σφαλμάτων δικτύου πολλαπλών σταδίων
Για δίκτυα οπτικών ινών μεγάλης κλίμακας με πολλαπλές διαδοχικές συσκευές, οι κλιμακωτές ρυθμίσεις καθυστέρησης αποτρέπουν την ταυτόχρονη μαζική εναλλαγή οπτικής διαδρομής που μπορεί να προκαλέσει παροδικές υπερτάσεις σήματος ή πτώσεις ζεύξης.

3. Επιτόπου Συντήρηση Εξοπλισμού
Κατά την αντικατάσταση οπτικών πομποδεκτών ή ενδιάμεσων κόμβων, οι τεχνικοί ορίζουν μεγαλύτερη καθυστέρηση για τη διατήρηση της συνδεσιμότητας παράκαμψης σε όλο το παράθυρο συντήρησης χωρίς χειροκίνητη επαναδιαμόρφωση.

4. Βιομηχανικά Οπτικά Συστήματα Μεταφοράς
Η σταθερή χρονική μεταγωγή αποφεύγει τη συχνή εναλλαγή της οπτικής διαδρομής που προκαλείται από στιγμιαίες πτώσεις ισχύος σε περιβάλλοντα με σκληρή ισχύ από το εργοστάσιο, την ενέργεια και τη σιδηροδρομική μεταφορά.

Βασικά Χαρακτηριστικά

1. Premium Optical Performance
Διαθέτει εξαιρετικά χαμηλή απώλεια εισαγωγής και ελάχιστη εξασθένηση σήματος λόγω μήκους κύματος/θερμοκρασίας/πόλωσης, σε συνδυασμό με εξαιρετική καταστολή συνομιλίας για την εξάλειψη των παρεμβολών σήματος μεταξύ καναλιών οπτικών ινών. Οι εκδόσεις ινών πολλαπλών και μονής λειτουργίας ικανοποιούν τις απαιτήσεις μετάδοσης οπτικού σήματος πλήρους ζώνης.


2. Ευέλικτο Έλεγχος Χρονικής Καθυστέρησης
Ενσωματωμένος διακόπτης DIP πολλαπλών ταχυτήτων με ρυθμιζόμενες λειτουργίες καθυστέρησης 1–8 λεπτών. Η εργοστασιακή προεπιλογή απενεργοποιεί τη λειτουργία καθυστέρησης για άμεση εναλλαγή, επιτρέποντας προσαρμοσμένο χρονισμό ενεργοποίησης για αυτοματοποιημένες ροές εργασίας οπτικών δοκιμών.


3. Είσοδος πλεονάζουσας διπλής ισχύος
Υποστηρίζει πρόσβαση διπλής ισχύος ευρείας εμβέλειας 12–52 VDC και 110–240 VAC με ενσωματωμένη προστασία αντίστροφης πολικότητας, αποτρέποντας αποτελεσματικά τις αναντιστοιχίες τροφοδοσίας από την καταστροφή των εσωτερικών οπτικών και ηλεκτρικών εξαρτημάτων.


4. Στιβαρή βιομηχανική προσαρμοστικότητα
Ευρύ εύρος θερμοκρασίας λειτουργίας από -20°C έως 70°C, μεταλλικό περίβλημα IP40, ανθεκτικό στη σκόνη, μεγάλη διάρκεια ζωής πάνω από 100 εκατομμύρια κύκλους μεταγωγής και γρήγορη ταχύτητα μεταγωγής σήματος ≤10ms για συνεχή μακροχρόνια βιομηχανική λειτουργία.


5. Συμπαγής & Εύκολη Ανάπτυξη

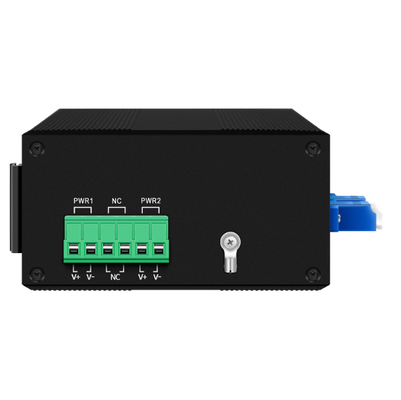

Τυπικές θύρες ινών LC και βιομηχανικοί ακροδέκτες ισχύος. Ο σχεδιασμός τοποθέτησης ράγας DIN εξοικονομεί χώρο στο ντουλάπι, άψογα συμβατός με ενσωματωμένα συστήματα επικοινωνίας ινών υψηλής πυκνότητας.

Διάσταση
