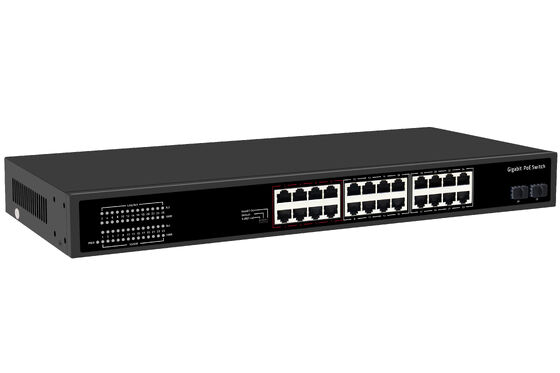

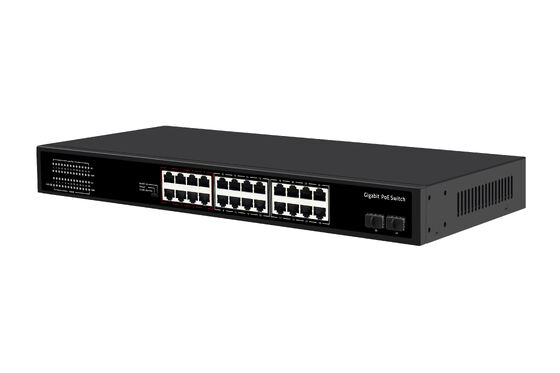

Διακόπτης δικτύου οπτικών ινών Olycom 24 θυρών CCTV PoE
Εισαγωγή
Ο διακόπτης PoE Gigabit 28 θυρών είναι μια προηγμένη λύση δικτύωσης σχεδιασμένη για απρόσκοπτες συνδέσεις σε 10/100/1000M Ethernet.
Αυτή η συσκευή συνδυάζει μετάδοση δεδομένων και τροφοδοσία μέσω καλωδίων Ethernet, διευκολύνοντας την εύκολη εγκατάσταση συσκευών όπως τηλέφωνα IP, σημεία ασύρματης πρόσβασης και κάμερες δικτύου. Με την υποστήριξη των προτύπων IEEE802.3af/at, ο διακόπτης PoE μπορεί αυτόματα να ανιχνεύει και να παρέχει ισχύ σε συμβατές συσκευές, κάνοντας τις ρυθμίσεις δικτύου πιο αποτελεσματικές.
Προσδιορισμός
|
I/O Interface
|
|
Εξουσία
|
AC100-240V 50/60Hz
|
|
Ethernet
|
Θύρες PoE 24*Gigabit
2*Θύρες Uplink
2*Θύρες Gigabit SFP
|
|
Λύση Chipset
|
EN8850DH,RTL8238B
|
|
Εκτέλεση
|
|
Εύρος ζώνης
|
56 Gbps
|
|
Ποσοστό προώθησης πακέτου
|
41.644 Mpps
|
|
Προσωρινή μνήμη
|
3 Mbit
|
|
Διεύθυνση MAC
|
8Κ
|
|
Πλαίσιο Jumbo
|
9,6 Kbyte
|
|
Λειτουργία μεταφοράς
|
Αποθήκευση και προώθηση
|
|
MTBF
|
100000 ώρα
|
|
Πρότυπο
|
|
Πρωτόκολλο δικτύου
|
IEEE802.3 (10Base-T)
IEEE802.3u (100Base-TX)
IEEE802.3ab (1000Base-TX)
IEEE802.3x (Έλεγχος ροής)
|
|
Πρωτόκολλο PoE
|
IEEE802.3af (15,4W)
IEEE802.3at (30W)
|
|
Μέσο Δικτύου
|
10 Base-T: Cat3, 4, 5 ή παραπάνω UTP (≤100m)
100Base-TX: Cat5 ή παραπάνω UTP (≤100m)
1000Base-TX: Cat5 ή παραπάνω UTP (≤100m)
|
|
Πιστοποιητικό
|
|
Πιστοποιητικό Ασφαλείας
|
CE, FCC, RoHS
|
|
Περιβαλλοντικό Πρότυπο
|
|
Εργασιακό Περιβάλλον
|
Θερμοκρασία λειτουργίας: -10~50°C
Θερμοκρασία αποθήκευσης: -40~70°C
Υγρασία λειτουργίας: 10%~90%, μη συμπυκνωμένη
Θερμοκρασία αποθήκευσης: 5%~95%, μη συμπύκνωση
|
|
Ένδειξη λειτουργίας
|
|
Δείκτης
|
PWR (Power), 1-28 Πράσινο φως (Σύνδεσμος & Δεδομένα), 1-24 (Κίτρινο φως), POE Led Key
|
|
PWR
|
Ενεργοποιημένο: Ενεργοποιημένο
Off: Απενεργοποιημένο
|
|
1-28 Πράσινο φως (Σύνδεσμος και δεδομένα)
|
On: Σύνδεσμος κανονικός
Απενεργοποίηση: Ο σύνδεσμος αποκλείστηκε
Αναβοσβήνει: Μετάδοση δεδομένων
|
|
Λυχνία ισχύος PoE Max POE
|
Off: υποδεικνύει ότι η χρήση ισχύος PoE είναι μικρότερη από 90%
Αναβοσβήνει: υποδεικνύει χρήση ισχύος PoE 90% ≤ P ≤ 95%
On: υποδεικνύει ότι η ισχύς PoE χρησιμοποιείται στο 95%<P<100%
|
|
Λυχνία διακόπτη λειτουργίας DIP
|
On: Επέκταση σε
Off: Επέκταση off
|
|
1-24 (Κίτρινο φως)
|
On: Η τροφοδοσία POE είναι κανονική
Απενεργοποίηση: POE δεν τροφοδοτείται
|
|
PoE Led Key
|
Επιλογή φωτός διπλού χρώματος: προεπιλεγμένο πράσινο (δεδομένα σύνδεσης), εναλλαγή κίτρινου φωτός (PoE)
|
|
Επέκταση του διακόπτη DIP
|
OFF:κοινή λειτουργία, όλες οι διεπαφές μπορούν να επικοινωνούν μεταξύ τους, το
η απόσταση μετάδοσης είναι μικρότερη από 100 μέτρα, ο ρυθμός μετάδοσης είναι 10/100/1000M
προσαρμοστικο? Η λειτουργία AI θύρας είναι απενεργοποιημένη
ΕΝΕΡΓΟΠΟΙΗΣΗ: Λειτουργία επέκτασης συνδέσμου, 17-24 θύρες δύναμης 10M, σύνδεση 250M (ενεργοποίηση POE watchdog), Η λειτουργία Port AI είναι ενεργοποιημένη.
|
|
Φυσική Δομή
|
|
Μέγεθος Δομής
|
Διαστάσεις προϊόντος: 440*280*44mm
Διαστάσεις συσκευασίας: 500*365*85mm
Προϊόν NW: 3.565 KG
GW προϊόντος: 4,264 KG
|
|
Πληροφορίες συσκευασίας
|
Διαστάσεις χαρτοκιβωτίου: 520*445*385mm
Ποσότητα συσκευασίας: 5 τεμ
Βάρος συσκευασίας: 22,3KG
|
|
Τάση ισχύος
|

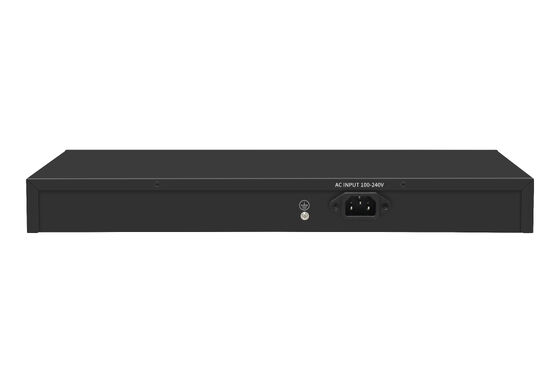

Τάση εισόδου: AC 100-240 V 50-60Hz
Τροφοδοσία: 52V /7,69A
|
|
εξουσία
|
Ισχύς πλακέτας χωρίς POE: μέγιστη 15W
Ισχύς POE: μέγιστη 380W
|
|
Λίστα συσκευασίας
|
Διακόπτης 1 Η/Υ, Καλώδιο τροφοδοσίας 1 Η/Υ, Εγχειρίδιο χρήστη 1 Η/Υ, Πιστοποιητικό 1 Η/Υ
|
Χαρακτηριστικά
Αυτός ο διακόπτης PoE διαθέτει 24 θύρες PoE gigabit μαζί με 2 θύρες uplink και 2 θύρες Gigabit SFP.
Προσφέρει ισχυρή υποστήριξη για πολλαπλά πρότυπα Ethernet, εξασφαλίζοντας ομαλή και υψηλής ταχύτητας μετάδοση δεδομένων.
Η συσκευή διαθέτει έξυπνα χαρακτηριστικά, όπως αυτόματη ανίχνευση ισχύος, ρύθμιση μηδενικής διαμόρφωσης και υποστήριξη για διαφορετικές λειτουργίες VLAN. Περιλαμβάνει επίσης προστασίες από ηλεκτρικές υπερτάσεις και ηλεκτροστατικές εκκενώσεις, διασφαλίζοντας αξιοπιστία σε διάφορα περιβάλλοντα.
Εφαρμογές
Αυτός ο διακόπτης PoE είναι τέλειος για βιομηχανίες που απαιτούν λύσεις δικτύωσης υψηλής απόδοσης, όπως τομείς τηλεπικοινωνιών, εκπαίδευσης, κυβέρνησης και ασφάλειας.
Χρησιμοποιείται σε εφαρμογές που κυμαίνονται από ευρυζωνικά ιδιωτικά δίκτυα έως μετάδοση πολυμέσων, προσφέροντας τη δυνατότητα ταυτόχρονης μετάδοσης σημάτων ελέγχου, εικόνων και δεδομένων.
Η ευελιξία της συσκευής επεκτείνεται επίσης σε παρακολούθηση σε πραγματικό χρόνο και τηλεδιάσκεψη, εξασφαλίζοντας απρόσκοπτη ενσωμάτωση σε διάφορα περιβάλλοντα δικτύου.
