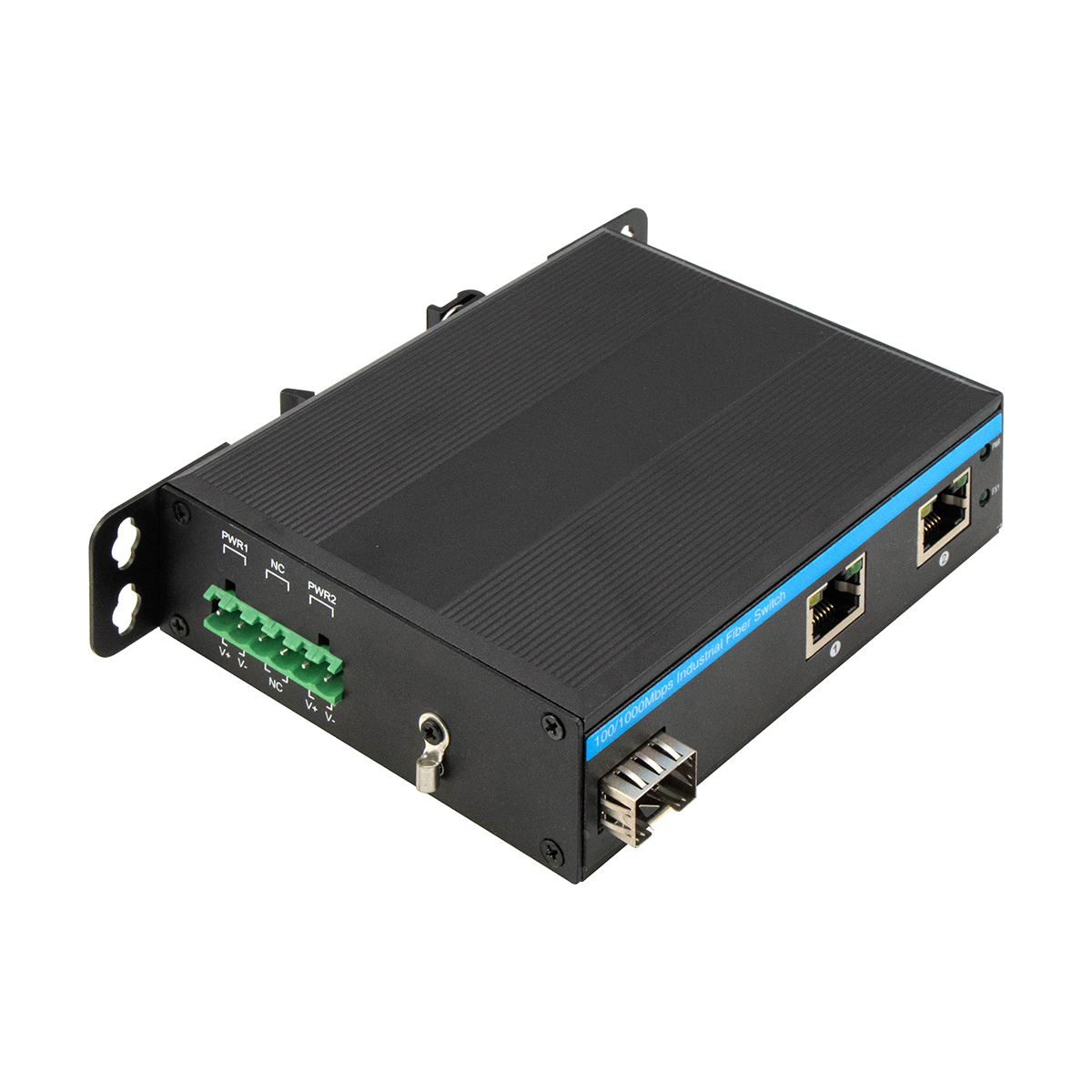

Βιομηχανικός διακόπτης δικτύου οπτικών ινών 10/100Mbps
Τεχνικά δεδομένα
|
Ονομασία του προϊόντος
|
10/100Mbps βιομηχανικός διακόπτης ινών ((1F+2TP)
|
|
Αριθμός μοντέλου.
|
IM-FS120FE
|
|
Λιμάνι
|
1x100M SFP ίνες
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
ΜΜ: 1310nm, 2Km; 850nm, 500 μέτρα
2x10/100M UTP RJ45 ((Υποστήριξη αυτόματης ανίχνευσης MDI/MDIX)
1x6-PIN ενεργειακό τερματικό μπλοκ
|
|
Πρωτόκολλο
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
|
|
Εναλλακτικά χαρακτηριστικά
|
Τρόπος μετάδοσης: αποθήκευση και διαβίβαση
Ημερομηνία αποστολής: <10us
Διάταξη ζώνης συστήματος: 0,6Gbps (μη κυκλοφοριακή συμφόρηση)
Ταχύτητα διαβίβασης: 0,4464Mmps
4K.
Μέγεθος μπουφέρα πακέτου: 1.75Mb
|
|
Δικτυακά μέσα
|
10BASE-T: CAT3, CAT4, CAT5 μη προστατευμένο στρεβλωμένο ζευγάρι ((≤ 100m)
100BASE-TX: CAT5 ή υψηλότερη προστατευόμενο στρεβλωμένο ζεύγος (≤ 100m)
|
|
Φώτα LED
|
Δύναμη, ίνες, δίκτυο, PoE
Δύναμη
Φύλλα: FX1
Ενεργό: μετάδοση κανονική.
Εκκενωμένη: η μετάδοση δεν είναι φυσιολογική (ελαττωματική οπτική μονάδα ή αποσυνδεδεμένη)
Πορτοκαλί χαλκό: δείκτης PoE
Το PoE δουλεύει.
Ακύρωση: Η συσκευή PoE δεν λειτουργεί ή είναι μη PoE.
Χάλκινο πράσινο: δείκτης ταχύτητας
Ενεργό: ταχύτητα μετάδοσης 100Mbps
Ανοιγοκλείδωμα: μετάδοση
Εκκενωμένο: Αποσυνδεδεμένο ή ταχύτητα λειτουργίας 10Mbps
|
|
Κατανάλωση ενέργειας
|
Πλήρης φόρτιση≤5W
|
|
Ηλεκτρική τροφοδοσία
|
Επαναχρηματοδοτούμενη είσοδος DC12V ~ DC52V, συνήθως DC12V/DC24V/DC48V
Αντίστροφη σύνδεση: υποστήριξη
|
|
Περιβάλλον
|
Θερμοκρασία λειτουργίας: -40°C ∼75°C
Θερμοκρασία αποθήκευσης: -40°C ∼85°C
Εργασιακή υγρασία: 10%~90%, μη συμπυκνωτική
Ενυδάτωση αποθήκευσης: 10%~95%, μη συμπυκνωτική
|
|
Βιομηχανικά πρότυπα
|
ESD: IEC61000-4-2, αέρας ±15KV, επαφή ±6KV
ΕΠΤ: IEC61000-4-4, Γενική ±6KV
Επεξεργασία του ηλεκτρικού συστήματος
|
|
Πιστοποίηση
|
Ειδικότερα, τα συστήματα που χρησιμοποιούνται για την παρακολούθηση των οχημάτων είναι τα εξής:
Το σημείο 6.2.3 αντικαθίσταται από το ακόλουθο κείμενο:
Ειδικότερα, το σημείο 6.2.3 του παρόντος παραρτήματος δεν εφαρμόζεται.2022
Ειδικότερα, το σημείο 6.2.4.1 του παρόντος παραρτήματος ισχύει για τα οχήματα με κινητήρα.2020
Η FCC: 47 CFR FCC Μέρος 15 Υπομέρος Β (Τάξη Β) ANSI C63.4: 2014
|
|
Μηχανικές πληροφορίες
|
Κέλυφος: κυματοειδής μεταλλικός κέλυφος, βαθμός IP40
Μέγεθος: 114*93*35mm
Μέθοδος τοποθέτησης: τοποθέτηση σε σιδηροτροχιά/στοίχο
Βάρος: 0,35Kg/0,45Kg (καθαρό/ακαθάριστο)
|
|
Εγγύηση
|
3 έτη, τεχνική υποστήριξη καθ' όλη τη διάρκεια της ζωής
|
Τι Είναι
Το IM-FS120FE είναι ένας συμπαγής, μη διαχειριζόμενος βιομηχανικός διακόπτης Ethernet που έχει κατασκευαστεί για απλή διασύνδεση συσκευών όπου η αξιοπιστία έχει μεγαλύτερη σημασία από τη διαμόρφωση.
Έχει σχεδιαστεί για να λειτουργήσει ως γέφυρα ινών- χαλκού σε μικρά βιομηχανικά δίκτυα,επέκταση της επικοινωνίας Ethernet από τοπικές συσκευές σε backbones ινών μεγάλης απόστασης χωρίς την εισαγωγή πολυπλοκότητας διαχείρισης.
Δεν υπάρχει λογισμική, δεν υπάρχει διαδικασία διαμόρφωσης και δεν υπάρχει καμπύλη μάθησης.
Μόλις ενεργοποιηθεί, αρχίζει να προωθεί την κυκλοφορία αμέσως.
Αυτό το καθιστά ιδανικό για βιομηχανικές εγκαταστάσεις όπου τα δίκτυα είναι σταθερά, ο αριθμός των συσκευών είναι μικρός και απαιτείται μακροχρόνια ανεξέλεγκτη λειτουργία.
Τι Συνδέει
Ο διακόπτης συνδυάζει μία θύρα φυτικών ινών Fast Ethernet SFP με δύο θύρες χαλκού RJ45 10/100 Mbps.
Η διεπαφή ινών υποστηρίζει ένα ευρύ φάσμα οπτικών αποστάσεων, από σύνδεσεις μικρής εμβέλειας multimode έως σύνδεσεις μακράς εμβέλειας μονό-mode που φτάνουν έως 120 km, ανάλογα με την οπτική μονάδα.
Οι θύρες χαλκού διαπραγματεύονται αυτόματα την ταχύτητα, τη λειτουργία διπλής λειτουργίας και το MDI / MDIX, επιτρέποντας την άμεση σύνδεση με παλαιές βιομηχανικές συσκευές χωρίς ειδική καλωδίωση.
Μαζί, αυτή η διάταξη επιτρέπει την απρόσκοπτη ενσωμάτωση μεταξύ συσκευών Ethernet επιπέδου πεδίου και κεντρικών δικτύων ινών.
Πώς Αντιμετωπίζει την Τροχαία
Το IM-FS120FE χρησιμοποιεί μηχανισμό μεταγωγής αποθήκευσης και προώθησης, διασφαλίζοντας ότι τα κατεστραμμένα ή άκυρα πακέτα φιλτράρονται πριν από την προώθηση.
Ο έλεγχος ροής εφαρμόζεται αυτόματα:
IEEE 802.3x σε πλήρη διπλή λειτουργία
Αντεπίταση σε κατάσταση half-duplex
Αυτό αποτρέπει την απώλεια πακέτων και διατηρεί σταθερή επικοινωνία κατά τη διάρκεια των εκρήξεων κυκλοφορίας, ακόμη και όταν οι συνδεδεμένες συσκευές λειτουργούν σε διαφορετικές ταχύτητες.
Ο διακόπτης συμμορφώνεται πλήρως με τα πρότυπα Fast Ethernet, εξασφαλίζοντας συμβατότητα με υπάρχοντες βιομηχανικούς ελεγκτές και αισθητήρες.
Πώς Επιβιώνει στις Βιομηχανικές Συνθήκες
Η συσκευή είναι κατασκευασμένη για συνεχή λειτουργία σε σκληρά περιβάλλοντα.
Το ανθεκτικό μεταλλικό περίβλημά του παρέχει προστασία IP40 από σκόνη και μηχανικές επιπτώσεις.
Λειτουργεί αξιόπιστα σε ένα ευρύ εύρος θερμοκρασιών από -40°C έως +75°C, με εκτεταμένη ανοχή κατά τη διάρκεια της αποθήκευσης.
Η ηλεκτρική προστασία είναι ενσωματωμένη στις διεπαφές Ethernet, συμπεριλαμβανομένης της αντοχής σε υπερτάσεις υψηλού επιπέδου και της ανοσίας κατά της ηλεκτροστατικής εκφόρτισης και της ηλεκτρομαγνητικής παρέμβασης.
Αυτό επιτρέπει σταθερή λειτουργία κοντά σε βαριά μηχανήματα, ηλεκτρικό εξοπλισμό και υπαίθριες εγκαταστάσεις.
Φιλοσοφία ισχύος και εγκατάστασης
Ο διακόπτης αποδέχεται ευρεία τάση DC (12-52 V), καθιστώντας τον συμβατό με διάφορα βιομηχανικά συστήματα ηλεκτρικής ενέργειας.
Η προστασία αντίστροφης πολικότητας μειώνει τον κίνδυνο σφαλμάτων καλωδίωσης κατά την εγκατάσταση.
Η χαμηλή κατανάλωση ενέργειας διατηρεί την θερμική ισχύ στο ελάχιστο, υποστηρίζοντας τη λειτουργία χωρίς ανεμιστήρα και τη μακρά διάρκεια ζωής των εξαρτημάτων.
Ο συμπαγής συντελεστής σχήματός του και το σχεδιασμό τοποθέτησης DIN-rail επιτρέπουν την εύκολη εγκατάσταση μέσα σε ντουλάπια ελέγχου, περιφράξεις στο δρόμο και βιομηχανικά πάνελ.
Τι δεν κάνει (εσκεμμένα)
Το IM-FS120FE δεν παρέχει:
Διασύνδεσμοι διαχείρισης δικτύου
Επιλογές διαμόρφωσης
Εναρμόνιση firmware ή έλεγχος πολιτικής
Αυτοί οι περιορισμοί είναι σκόπιμοι.
Με την αφαίρεση της πολυπλοκότητας του λογισμικού, ο διακόπτης επιτυγχάνει υψηλότερη προβλεψιμότητα, χαμηλότερες απαιτήσεις συντήρησης και μεγαλύτερη μακροπρόθεσμη σταθερότητα.
Έχει σχεδιαστεί για να λειτουργεί συνεχώς, όχι για να ρυθμίζεται.
Όπου ταιριάζει καλύτερα
Δίκτυα μικρών βιομηχανικών συσκευών
Χρησιμοποιείται για τη σύνδεση PLC, αισθητήρων, ελεγκτών και βασικού βιομηχανικού εξοπλισμού με ραχοκοκαλιά ινών σε εργαστήρια, γραμμές παραγωγής και συμπαγείς βιομηχανικές εγκαταστάσεις.
Συστήματα Μεταφορών και Οδικής Μεταφοράς
Εγκαταστάθηκε σε οδικά ντουλάπια, σημεία επικοινωνίας σε σιδηροδρομικές γραμμές και συστήματα ελέγχου της κυκλοφορίας όπου η απόσταση των ινών και η περιβαλλοντική αντοχή είναι κρίσιμες.
Παρακολούθηση της ενέργειας και των κοινών υπηρεσιών
Χρησιμοποιείται σε υποσταθμούς, εγκαταστάσεις επεξεργασίας νερού και σταθμούς απομακρυσμένης παρακολούθησης για τη σύνδεση συσκευών πεδίου με κεντρικά δωμάτια ελέγχου μέσω ινών.
Τα σκληρά βιομηχανικά περιβάλλοντα
Κατάλληλο για ορυχεία, πετροχημικές και μεταλλουργικές εγκαταστάσεις όπου η σκόνη, οι ακραίες θερμοκρασίες και οι ηλεκτρικές παρεμβολές είναι κοινές.
Διεύρυνση ινών για το Legacy Ethernet
Επεκτείνει την εμβέλεια των βιομηχανικών συσκευών με βάση τον χαλκό πέρα από το όριο των 100 μέτρων μετατρέποντας τα σήματα Ethernet σε συνδέσεις ινών μεγάλης απόστασης.
Γιατί υπάρχει αυτό το μοντέλο
Το IM-FS120FE δεν έχει σχεδιαστεί για τη διαχείριση δικτύων.
Έχει σχεδιαστεί για να τους κρατήσει συνδεδεμένους.
Για βιομηχανικά περιβάλλοντα όπου η απλότητα, η αντοχή και η μακρά διάρκεια ζωής είναι οι πραγματικές προτεραιότητες,
Αυτός ο διακόπτης ταιριάζει φυσικά στην υποδομή.
