10/100Mbps DIN35 μη διαχειριζόμενος βιομηχανικός διακόπτης
Τεχνικά δεδομένα του ταχείου διακόπτη δικτύου
|
Ονομασία του προϊόντος
|
6 θύρα 10/100Mbps Fiber Network Switch ((2F+4TP)
|
|
Αριθμός μοντέλου.
|
IM-FS240FE
|
|
Λιμάνι
|
2x100M SFP ίνες
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
ΜΜ: 1310nm, 2Km; 850nm, 500 μέτρα
4x10/100M UTP RJ45 ((Υποστήριξη αυτόματης ανίχνευσης MDI/MDIX)

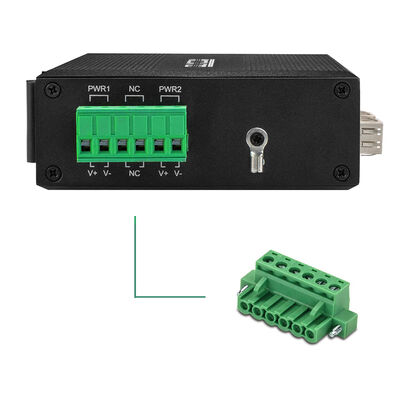

1x6-PIN ενεργειακό τερματικό μπλοκ
|
|
Πρωτόκολλο
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
|
|
Εναλλακτικά χαρακτηριστικά
|
Τρόπος μετάδοσης: αποθήκευση και διαβίβαση
Ημερομηνία αποστολής: <10us
Διάταξη ζώνης συστήματος: 1,2Gbps (μη κυκλοφοριακή συμφόρηση)
Ταχύτητα διαβίβασης: 0,8928Mmps
4K.
Μέγεθος μπουφέρα πακέτου: 1.75Mb
|
|
Δικτυακά μέσα
|
10BASE-T: CAT3, CAT4, CAT5 μη προστατευμένο στρεβλωμένο ζευγάρι ((≤ 100m)
100BASE-TX: CAT5 ή υψηλότερη προστατευόμενο στρεβλωμένο ζεύγος (≤ 100m)
|
|
Φώτα LED
|
Δύναμη, ίνες, δίκτυο, PoE
Δύναμη
Φύλλα: FX1, FX2
Ενεργό: μετάδοση κανονική.
Εκκενωμένη: η μετάδοση δεν είναι φυσιολογική (ελαττωματική οπτική μονάδα ή αποσυνδεδεμένη)
Πορτοκαλί χαλκό: δείκτης PoE
Το PoE δουλεύει.
Ακύρωση: Η συσκευή PoE δεν λειτουργεί ή είναι μη PoE.
Χάλκινο πράσινο: δείκτης ταχύτητας
Ενεργό: ταχύτητα μετάδοσης 100Mbps
Ανοιγοκλείδωμα: μετάδοση
Εκκενωμένο: Αποσυνδεδεμένο ή ταχύτητα λειτουργίας 10Mbps
|
|
Κατανάλωση ενέργειας
|
Πλήρης φόρτιση≤5W
|
|
Ηλεκτρική τροφοδοσία
|
Επαναχρηματοδοτούμενη είσοδος DC12V ~ DC52V, συνήθως DC12V/DC24V/DC48V
Αντίστροφη σύνδεση: υποστήριξη
|
|
Περιβάλλον
|
Θερμοκρασία λειτουργίας: -40°C ∼75°C
Θερμοκρασία αποθήκευσης: -40°C ∼85°C
Εργασιακή υγρασία: 10%~90%, μη συμπυκνωτική
Ενυδάτωση αποθήκευσης: 10%~95%, μη συμπυκνωτική
|
|
Βιομηχανικά πρότυπα
|
ESD: IEC61000-4-2, αέρας ±15KV, επαφή ±6KV
ΕΠΤ: IEC61000-4-4, Γενική ±6KV
Επεξεργασία του ηλεκτρικού συστήματος
|
|
Πιστοποίηση
|
Ειδικότερα, τα συστήματα που χρησιμοποιούνται για την παρακολούθηση των οχημάτων είναι τα εξής:
Το σημείο 6.2.3 αντικαθίσταται από το ακόλουθο κείμενο:
Ειδικότερα, το σημείο 6.2.3 του παρόντος παραρτήματος δεν εφαρμόζεται.2022
Ειδικότερα, το σημείο 6.2.4.1 του παρόντος παραρτήματος ισχύει για τα οχήματα με κινητήρα.2020
Η FCC: 47 CFR FCC Μέρος 15 Υπομέρος Β (Τάξη Β) ANSI C63.4: 2014
|
|
Μηχανικές πληροφορίες
|
Κέλυφος: κυματοειδής μεταλλικός κέλυφος, βαθμός IP40
Μέγεθος: 114*93*35mm

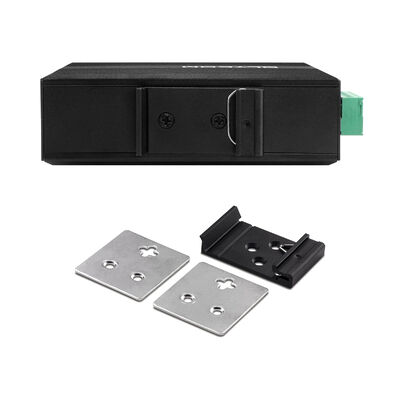

Μέθοδος τοποθέτησης: τοποθέτηση σε σιδηροτροχιά/στοίχο
Βάρος: 0,35Kg/0,45Kg (καθαρό/ακαθάριστο)
|
|
Εγγύηση
|
3 έτη, τεχνική υποστήριξη καθ' όλη τη διάρκεια της ζωής
|
Κατασκευασμένο για την οριακή συγκέντρωση σε βιομηχανικά δίκτυα
Το IM-FS240FE είναι τοποθετημένο ως διακόπτης συλλογής άκρων με αγκύρωση ινών για βιομηχανικά περιβάλλοντα όπου πολλαπλές συσκευές πεδίου πρέπει να συγκλίνουν αξιόπιστα σε μια ραχοκοκαλιά ινών.Σε αντίθεση με βασικούς μετατροπείς μέσων ή μικρούς διακόπτες αριθμού θύρων, παρέχει τόσο επανεκτάσεις σε επίπεδο σύνδεσης στην πλευρά της ινών όσο και επαρκείς θύρες πρόσβασης χαλκού για συσσωματωμένες συσκευές σε επίπεδο πεδίου.
Αυτό το καθιστά ιδιαίτερα κατάλληλο για τα ντουλάπια ελέγχου, τα περιβλήματα στο δρόμο και τα δωμάτια εξοπλισμού όπου πρέπει να συνδεθούν τοπικά αρκετές συσκευές που βασίζονται στο Ethernet,Ενώ οι αναβαθμίσεις πρέπει να παραμείνουν ανθεκτικές σε μεγάλες αποστάσεις.
Επαναχρηματοδότηση χωρίς πολυπλοκότητα δικτύου
Με διπλές θύρες ινών SFP, το IM-FS240FE επιτρέπει απλές στρατηγικές εφεδρείας, όπως διπλές αναβαθμίσεις, διαχωρισμένες διαδρομές ινών,ή διαδρομές υποστήριξης ινών ινών ̇ χωρίς να βασίζονται σε πρωτόκολλα επανεξέτασης βασισμένα σε λογισμικόΣε περίπτωση διακοπής των ινών, η κίνηση μπορεί να ανακατευθύνεται φυσικά σε επίπεδο δικτύου, διατηρώντας συνεχή επικοινωνία για κρίσιμα συστήματα.
Αυτή η προσέγγιση απόσπασης βασισμένη σε υλικό είναι ιδανική για περιβάλλοντα όπου οι διαχειριζόμενοι διακόπτες είναι πρακτικοί, περιττοί,ή ανεπιθύμητες λόγω περιορισμών συντήρησης ή απαιτήσεων απλότητας λειτουργίας.
Συνεπής απόδοση για κίνηση πολλαπλών συσκευών
Στα βιομηχανικά δίκτυα, τα πρότυπα κυκλοφορίας είναι συχνά εκρηκτικά αντί για συνεχείς κύκλους δημοσκοπήσεων, συναγερμοί και συγχρονισμένες μεταφορτώσεις δεδομένων μπορούν να προκαλέσουν ξαφνικές αυξήσεις.Το IM-FS240FE έχει σχεδιαστεί για να χειρίζεται αυτές τις συνθήκες με χάρη, χρησιμοποιώντας αποθήκευση και προώθηση, μηχανισμούς ελέγχου ροής και άφθονο buffering για την πρόληψη της απώλειας πακέτων και της ασταθούς συμπεριφοράς.
Ως αποτέλεσμα, πολλαπλά PLC, αισθητήρες ή συσκευές παρακολούθησης μπορούν να λειτουργούν ταυτόχρονα χωρίς να υποβαθμίζεται η συνολική σταθερότητα του δικτύου, ακόμη και υπό συνθήκες αιχμής φόρτωσης.
Σχεδιασμένο για μακροχρόνια, ανεξέλεγκτη λειτουργία
Η μη διαχειριζόμενη αρχιτεκτονική του εξαλείφει τους κινδύνους που σχετίζονται με λανθασμένες ρυθμίσεις, ασυμφωνίες firmware,ή διαφθορά λογισμικούΣε συνδυασμό με το βιομηχανικό περίβλημά του, την προστασία από τις υπερχείλιες τάσεις και την ευρεία ανοχή θερμοκρασιών, η συσκευή είναι κατάλληλη για εγκαταστάσεις όπου η πρόσβαση είναι σπάνια και ο χρόνος διακοπής λειτουργίας είναι απαράδεκτος.
Αυτή η φιλοσοφία σχεδιασμού μειώνει σημαντικά το συνολικό κόστος ιδιοκτησίας κατά τη διάρκεια του κύκλου ζωής του προϊόντος.
Μια πρακτική πορεία αναβάθμισης για παλαιά βιομηχανικά δίκτυα
Για πολλές βιομηχανικές εγκαταστάσεις, η αντικατάσταση όλων των παλαιών συσκευών Ethernet ταυτόχρονα δεν είναι ούτε εφικτή ούτε οικονομικά αποδοτική.επιτρέποντας τη διατήρηση της υφιστάμενης συσκευής 10/100Mbps με βάση το χαλκό σε λειτουργία, ενώ παράλληλα επεκτείνεται η συνδεσιμότητα μέσω ινών μεγάλης απόστασης.
Με τη λειτουργία του ως συμπαγής μονάδας συγκέντρωσης και επέκτασης ινών, υποστηρίζει τον σταδιακό εκσυγχρονισμό του δικτύου χωρίς να διαταράσσει τις καθιερωμένες βιομηχανικές διαδικασίες.
Τυπικοί ρόλοι αποστολής
Σε έργα πραγματικού κόσμου, το IM-FS240FE χρησιμοποιείται συνήθως ως:
Διακόπτης συγκέντρωσης πεδίου μέσα σε βιομηχανικά ντουλάπια
Ένας κόμβος επέκτασης ινών για πολλαπλές παλαιές συσκευές Ethernet
Ενα περιττό διακόπτη ανοδικής σύνδεσης για μικρά έως μεσαία βιομηχανικά υποδίκτυα
Ένα διακόπτη πρόσβασης χαμηλής συντήρησης σε δύσκολες ή απομακρυσμένες τοποθεσίες
Η ισορροπημένη διαμόρφωση των θύρων και η βιομηχανική αξιοπιστία του το καθιστούν ένα ευέλικτο δομικό στοιχείο για κλιμακώσιμες βιομηχανικές αρχιτεκτονικές Ethernet.
Συσκευές
|
Βιομηχανική οπτική μονάδα
|
|
Επικαιροποιημένο
|
100BASE-FX ((850nm)
|
|
Επικαιροποιημένο
|
100BASE-FX
|
|
Επικαιροποιημένο
|
100BASE-LX
|
|
Επικαιροποιημένο
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
ΟΣΒΛ1Ε20Δ-53
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
