5 θυρών Fast Ethernet Switch Βιομηχανικός Μη διαχειριζόμενος SFP Fiber Χωρίς ανεμιστήρα Βαθμολογία IP40 DC12V

Επισκόπηση προϊόντος

Το IM-FS140FE είναι ένας συμπαγής, μη διαχειριζόμενος βιομηχανικός μεταγωγέας Fast Ethernet σχεδιασμένος για τη συγκέντρωση πολλαπλών συσκευών πεδίου και την ανύψωσή τους μέσω οπτικής ίνας σε ηλεκτρικά θορυβώδεις και περιβαλλοντικά απαιτητικές τοποθεσίες.

Σε σύγκριση με τα εξαιρετικά μινιμαλιστικά μοντέλα 2 θυρών, παρέχει υψηλότερη πυκνότητα συσκευών ακμής, διατηρώντας παράλληλα την αρχιτεκτονική του δικτύου απλή και ντετερμινιστική.

Ο μεταγωγέας εστιάζει μόνο σε μία εργασία:

αξιόπιστη προώθηση Ethernet μεταξύ βιομηχανικών συσκευών βασισμένων σε χαλκό και δικτύων οπτικών ινών μεγάλης εμβέλειας — χωρίς διαμόρφωση, ρύθμιση ή εξάρτηση από λογισμικό.

Ρόλος Δικτύου & Σκοπός Σχεδιασμού

Το IM-FS140FE συνήθως αναπτύσσεται στο επίπεδο συγκέντρωσης πεδίου.

Συλλέγει την κίνηση Ethernet από πολλές κοντινές βιομηχανικές συσκευές και την προωθεί προς τα πάνω μέσω μιας ενιαίας σύνδεσης οπτικής ίνας προς ένα κέντρο ελέγχου, υποσταθμό ή κεντρικό ντουλάπι δικτύου.

Ο σχεδιασμός προϋποθέτει:

Σταθερή τοπολογία

Προβλέψιμα μοτίβα κίνησης

Μακροχρόνια ανεπιτήρητη λειτουργία

Δεν υπάρχουν διεπαφές διαχείρισης και δεν υπάρχουν αλλαγές συμπεριφοράς με την πάροδο του χρόνου, γεγονός που εξαλείφει την απόκλιση διαμόρφωσης και την αστάθεια που σχετίζεται με το λογισμικό.

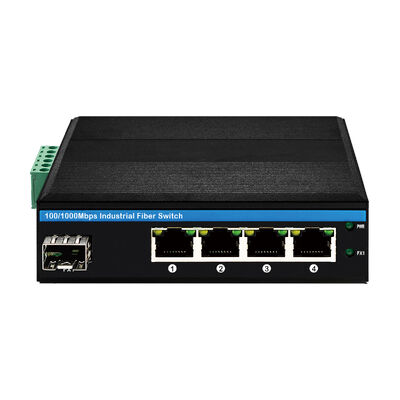

Διάταξη Διεπαφών & Λογική Συνδεσιμότητας

Ο μεταγωγέας συνδυάζει:

Τέσσερις θύρες Fast Ethernet RJ45 για τοπική πρόσβαση συσκευών

Μία θύρα Fast Ethernet SFP για σύνδεση οπτικής ίνας

Οι θύρες χαλκού ανιχνεύουν αυτόματα την ταχύτητα, την διπλή λειτουργία και την πολικότητα καλωδίωσης, επιτρέποντας άμεση σύνδεση με PLC, αισθητήρες, RTU, HMI και παλαιότερους ελεγκτές.

Η διεπαφή SFP υποστηρίζει οπτικές ίνες πολλαπλών λειτουργιών και μονής λειτουργίας, κλιμακούμενη από μικρές συνδέσεις εντός ντουλαπιού έως συνδέσεις μεγάλης εμβέλειας έως 120 χλμ.

Αυτή η διάταξη είναι κατάλληλη για μικρές έως μεσαίες ομάδες συσκευών που πρέπει να επεκταθούν πολύ πέρα από τα όρια απόστασης του χαλκού.

Χαρακτηριστικά Χειρισμού Κίνησης

Η προώθηση πακέτων βασίζεται σε αρχιτεκτονική αποθήκευσης και προώθησης, διασφαλίζοντας την ακεραιότητα του πλαισίου και τη συμμόρφωση με τα πρωτόκολλα.

Οι μηχανισμοί ελέγχου ροής ρυθμίζουν αυτόματα την κίνηση κατά τη διάρκεια συμφόρησης:

IEEE 802.3x για συνδέσεις πλήρους διπλής λειτουργίας

Αντίθλιψη για λειτουργία μισής διπλής λειτουργίας

Επαρκής εσωτερική προσωρινή αποθήκευση επιτρέπει στον μεταγωγέα να απορροφά σύντομες εκρήξεις κίνησης από πολλαπλές συσκευές χωρίς απώλεια πακέτων, ακόμη και όταν το εύρος ζώνης της ανύψωσης είναι περιορισμένο.

Βιομηχανική Αξιοπιστία & Περιβαλλοντική Αντοχή

Το IM-FS140FE είναι κατασκευασμένο για να λειτουργεί εκεί που οι εμπορικοί μεταγωγείς δεν μπορούν.

Το μεταλλικό του περίβλημα παρέχει προστασία IP40 από σκόνη και φυσικές επιπτώσεις.

Ο εσωτερικός σχεδιασμός πληροί τις απαιτήσεις βιομηχανικών EMS, παρέχοντας αντίσταση έναντι:

Ηλεκτροστατικής εκφόρτισης

Ηλεκτρικών γρήγορων μεταβατικών

Επαγόμενης παρεμβολής

Ο μεταγωγέας λειτουργεί αξιόπιστα σε εύρος θερμοκρασιών από –40°C έως +75°C και αντέχει σε υψηλή υγρασία χωρίς συμπύκνωση.

Αυτά τα χαρακτηριστικά επιτρέπουν την ανάπτυξη σε ντουλάπια ελέγχου, περιβλήματα δρόμου, υποσταθμούς και ημι-εξωτερικές εγκαταστάσεις.

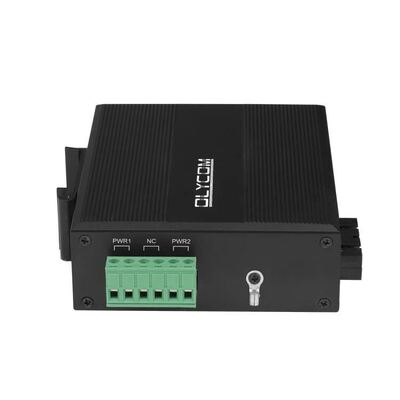

Είσοδος Τροφοδοσίας & Στρατηγική Εγκατάστασης

Μια ευρεία είσοδος DC (12–52 V) επιτρέπει τη συμβατότητα με βιομηχανικές γραμμές τροφοδοσίας και εφεδρικά συστήματα.

Η προστασία αντίστροφης πολικότητας ελαχιστοποιεί τα σφάλματα εγκατάστασης στο πεδίο.

Η χαμηλή κατανάλωση ενέργειας υποστηρίζει λειτουργία χωρίς ανεμιστήρα και μειώνει τη θερμική καταπόνηση, παρατείνοντας τη διάρκεια ζωής.

Το συμπαγές περίβλημα και ο σχεδιασμός τοποθέτησης σε ράγα DIN επιτρέπουν γρήγορη εγκατάσταση σε βιομηχανικούς πίνακες με περιορισμένο χώρο.

Πού χρησιμοποιείται συνήθως το IM-FS140FE

Κόμβοι Συγκέντρωσης Συσκευών Πεδίου

Συλλέγει δεδομένα από πολλαπλά PLC, αισθητήρες ή ελεγκτές και τα προωθεί σε μια ραχοκοκαλιά οπτικών ινών σε κυψέλες παραγωγής και περιοχές διεργασιών.

Συστήματα Μεταφορών & Κυκλοφορίας

Εγκαθίσταται σε περιβλήματα δρόμου ή πλευρικά σιδηροδρομικών γραμμών για τη σύνδεση ελεγκτών σημάτων, ανιχνευτών και εξοπλισμού παρακολούθησης με κεντρικά συστήματα κυκλοφορίας ή σιδηροδρομικών γραμμών.

Υποδομές Ενέργειας & Κοινής Ωφέλειας

Χρησιμοποιείται σε υποσταθμούς, αντλιοστάσια και εγκαταστάσεις επεξεργασίας νερού για τη σύνδεση κατανεμημένου εξοπλισμού πεδίου μέσω οπτικής ίνας μεγάλης εμβέλειας.

Σκληρές Βιομηχανικές Τοποθεσίες

Κατάλληλο για εγκαταστάσεις εξόρυξης, πετροχημικών και μεταλλουργίας όπου η σκόνη, οι δονήσεις και ο ηλεκτρικός θόρυβος είναι αναπόφευκτοι.

Επέκταση Οπτικών Ινών για Παλαιότερα Δίκτυα

Επεκτείνει την εμβέλεια βιομηχανικών συσκευών Ethernet βασισμένων σε χαλκό μετατρέποντας πολλαπλές τοπικές συνδέσεις σε μία ενιαία σύνδεση οπτικής ίνας μεγάλης εμβέλειας.

Γιατί υπάρχει αυτό το μοντέλο

Το IM-FS140FE καλύπτει το κενό μεταξύ εξαιρετικά μινιμαλιστικών μετατροπέων και πλήρως διαχειριζόμενων βιομηχανικών μεταγωγέων.

Προσφέρει:

Περισσότερη χωρητικότητα συσκευών από βασικά μοντέλα

Λιγότερη πολυπλοκότητα από διαχειριζόμενους μεταγωγείς

Για βιομηχανικά δίκτυα που χρειάζονται επεκτάσιμη συνδεσιμότητα ακμής χωρίς λειτουργικό κόστος,

το IM-FS140FE είναι μια πρακτική και σταθερή επιλογή.
