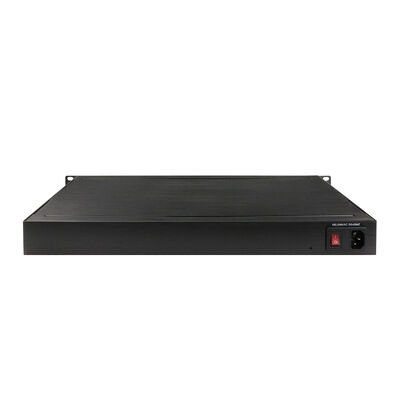

24 θύρες 2.5G έξυπνος διαχειρίσιμος PoE Fiber Switch
Προδιαγραφές
| Ονομασία του προϊόντος |
24 θύρα 1G 2.5G Industrial PoE Fiber Switch (12F+12TP) |
| Αριθμός μοντέλου. |
IM-FP121212GW |
| Λιμάνι |
12 x 1000Mpbs θύρες SFP
12 x10/100/1000M UTP RJ45 ((Υποστήριξη αυτόματης ανίχνευσης MDI/MDIX)
|
| Τύπος |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| Ειδικότητα του VLAND |
4096 |
| Τετραγωνισμός Jumbo |
9.6KB |
| Μέγεθος πίνακα διευθύνσεων MAC |
8K |
| Πόε Στάναρντ |
IEEE802.3af, IEEE802.3at |
| Ειδικότητες εναλλαγής |
Τρόπος μετάδοσης: αποθήκευση και διαβίβαση
Διάταξη ζώνης συστήματος: 108Gbps (μη κυκλοφοριακή συμφόρηση)
Μέγεθος DRAM: 128M
Μέγεθος φλας: 16M
Μέγεθος αποθήκευσης πακέτων: 4Mb
ΔΙΑΤΡΟΠΟΣ ΤΟΥ ΚΑΤΑΛΟΥ: 4096
Μέγεθος πίνακα διευθύνσεων MAC: 8K
Jumbo Frame: 9.6KB
|
| Δικτυακά μέσα |
10BASE-T: CAT3, CAT4, CAT5 μη προστατευμένο στρεβλωμένο ζευγάρι ((≤ 100m)
100/1000BASE-TX: CAT5 ή υψηλότερο προστατευμένο στρεβλωμένο ζεύγος (≤ 100m)
Απόσταση μετάδοσης SFP: 20Km, 40Km, 60Km, 80Km, 100Km
|
| Φώτα LED |
Ηλεκτρική ενέργεια, δίκτυο, ίνες |

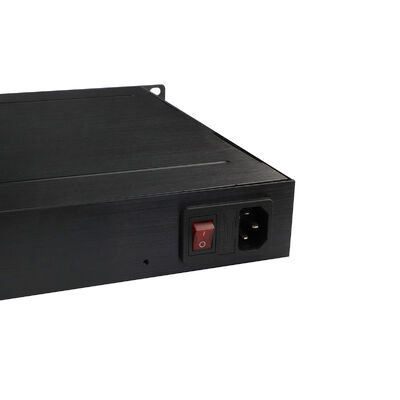

| Ηλεκτρική τροφοδοσία |
Η τάση εισόδου: AC220V
Μη πολική είσοδος ισχύος: υποστήριξη
|
| Περιβάλλον |
Θερμοκρασία λειτουργίας: -40°75°C
Εργασιακή υγρασία: 5%~95%, μη συμπυκνωτική
|
| Πιστοποίηση |
Ειδικότερα, τα συστήματα που χρησιμοποιούνται για την παρακολούθηση των οχημάτων είναι τα εξής:
Το σημείο 6.2.3 αντικαθίσταται από το ακόλουθο κείμενο:
Ειδικότερα, το σημείο 6.2.3 του παρόντος παραρτήματος δεν εφαρμόζεται.2022
Ειδικότερα, το σημείο 6.2.4.1 του παρόντος παραρτήματος ισχύει για τα οχήματα με κινητήρα.2020
Η FCC: 47 CFR FCC Μέρος 15 Υπομέρος Β (Τάξη Β) ANSI C63.4: 2014
|
| Μηχανικές πληροφορίες |
Τάξη ασφαλείας: IP30
Μέγεθος: 483x294.6x44.5mm
|
| Εγγύηση |
Αντικατάσταση εντός ενός έτους· επισκευή 3 ετών |
Τι Είναι
Το IM-FP121212GW είναι ένας πλήρως διαχειριζόμενος βιομηχανικός διακόπτης PoE Ethernet που έχει σχεδιαστεί για περιβάλλοντα όπου υπάρχει μεγάλος αριθμός συσκευών που τροφοδοτούνται με ηλεκτρική ενέργεια, συνδέσεις με ίνες μεγάλης απόστασης,και κεντρικός έλεγχος πρέπει να συνυπάρχουν αξιόπιστα.
Είναι κατασκευασμένο για βιομηχανικά δίκτυα που δεν μπορούν να βασίζονται σε ξεχωριστά συστήματα ηλεκτρικής ενέργειας, διασκορπισμένους διακόπτες ή συχνή χειροκίνητη παρέμβαση.
Αυτή η συσκευή συνδυάζει υψηλής πυκνότητας PoE παράδοση, σύνδεση βασισμένη σε ίνες και διαχείριση βιομηχανικού επιπέδου σε μια ενιαία πλατφόρμα.
Μόλις αναπτυχθεί, γίνεται ένας σταθερός κόμβος υποδομής που παρέχει ενέργεια, προωθεί δεδομένα και επιβάλλει τις πολιτικές δικτύου συνεχώς, όλο το 24ωρο.
Τι Συνδέει
Δώδεκα θύρες Gigabit RJ45 παρέχουν πυκνή πρόσβαση για βιομηχανικούς εξοπλισμούς.
Κάθε θύρα χαλκού διαπραγματεύεται αυτόματα ρυθμίσεις ταχύτητας και διπλής λειτουργίας και παρέχει δεδομένα και ηλεκτρική ενέργεια μέσω ενός μόνο καλωδίου Ethernet.
Τυπικές συνδεδεμένες συσκευές περιλαμβάνουν:
Καμερές IP
Θέματα ασύρματης πρόσβασης
Συστήματα VoIP και εσωτερικής επικοινωνίας
Βιομηχανικοί τερματικοί σταθμοί με δυνατότητα PoE
Δώδεκα θύρες οπτικών ινών Gigabit SFP αποτελούν την οπτική ραχοκοκαλιά του δικτύου.
Τα λιμάνια αυτά υποστηρίζουν τόσο ενιαία όσο και πολλαπλή μορφές ινών, επιτρέποντας αποστάσεις από μικρές τοπικές συνδέσεις έως και 100 χλμ.
Αυτό επιτρέπει στον διακόπτη να βρίσκεται στο κέντρο μεγάλων βιομηχανικών χώρων, σιδηροδρομικών διαδρόμων, δικτύων κοινής ωφέλειας ή εγκαταστάσεων σε κλίμακα πανεπιστημιούπολης.
Πώς Παρέχεται η Δύναμη
Η λειτουργία PoE είναι ενσωματωμένη απευθείας στον διακόπτη.
Όλες οι δώδεκα θύρες χαλκού συμμορφώνονται με το IEEE 802.3af, παρέχοντας έως και 15,4 W ανά θύρα.
Ο συνολικός προϋπολογισμός ισχύος PoE φτάνει τα 340 W, επιτρέποντας να τροφοδοτούνται ταυτόχρονα όλες οι συνδεδεμένες συσκευές χωρίς εξωτερικές εγχέτριες.
Η παροχή ενέργειας γίνεται εξ ολοκλήρου μέσω τυποποιημένης καλωδίωσης Ethernet κατηγορίας 5.
Δεν απαιτούνται τοπικοί προσαρμογείς ισχύος στην πλευρά της συσκευής.
Αυτό απλοποιεί την εγκατάσταση, μειώνει τα σημεία βλάβης και μειώνει το μακροπρόθεσμο κόστος συντήρησης, ειδικά σε εξωτερικούς χώρους ή σε δύσκολα προσβάσιμους χώρους.
Πώς συμπεριφέρεται στο Δίκτυο
Το IM-FP121212GW είναι ένας διαχειριζόμενος βιομηχανικός διακόπτης.
Δεν συμπεριφέρεται παθητικά.
Ελέγχει ενεργά πώς κινείται η κυκλοφορία, πώς αντιμετωπίζονται οι βλάβες και πώς απομονώνονται οι συσκευές.
Οι μηχανισμοί προστασίας δακτυλιδίων και τα πρωτόκολλα δέντρου διάταξης επιτρέπουν στο δίκτυο να ανακάμψει από αποτυχίες σύνδεσης μέσα σε χιλιοστά του δευτερολέπτου.
Αυτό είναι απαραίτητο σε μεγάλες αναπτύξεις PoE όπου η απώλεια συνδεσιμότητας μπορεί επίσης να σημαίνει απώλεια ισχύος σε συσκευές πεδίου.
Η κίνηση επεξεργάζεται με καθοριστικό τρόπο χρησιμοποιώντας την προώθηση αποθήκευσης και προώθησης.
Τα δεδομένα ευαίσθητα στην καθυστέρηση, όπως τα σήματα ελέγχου ή το βίντεο σε πραγματικό χρόνο, μπορούν να έχουν προτεραιότητα, ενώ η μη κρίσιμη κίνηση περιορίζεται.
Τα μεγάλα πλαίσια δεδομένων χειρίζονται αποτελεσματικά, αποτρέποντας την συμφόρηση υπό βαρύ φορτίο.
Πώς χωρίζονται τα δίκτυα
Ο διακόπτης υποστηρίζει πολλαπλά μοντέλα VLAN, επιτρέποντας στα δίκτυα να διαιρούνται λογικά χωρίς πρόσθετο υλικό.
Η κυκλοφορία μπορεί να διαχωριστεί από:
Λιμάνι
Διεύθυνση MAC
Υποδίκτυο IP
Πρωτόκολλο
Η μετάφραση VLAN επιτρέπει σε διαφορετικούς τομείς δικτύου να διασυνδέονται καθαρά.
Η πολλαπλή μεταφορά ελέγχεται αυστηρά.
Οι ροές βίντεο και οι ροές δεδομένων σε πραγματικό χρόνο διαβιβάζονται μόνο εκεί όπου χρειάζονται, αποτρέποντας την περιττή κατανάλωση εύρους ζώνης σε μεγάλες εγκαταστάσεις φωτογραφικών μηχανών ή αισθητήρων.
Πώς ελέγχεται η πρόσβαση
Η ασφάλεια επιβάλλεται σε πολλά επίπεδα.
Οι συσκευές πρέπει να επαληθεύουν την ταυτότητά τους πριν αποκτήσουν πρόσβαση στο δίκτυο.
Τα λιμάνια μπορούν να περιορίζονται από ταυτότητα, διεύθυνση ή πολιτική.
Η μη εξουσιοδοτημένη πρόσβαση, οι προσπάθειες παραποίησης και η κατάχρηση διεύθυνσης αποκλείονται ενεργά.
Η πρόσβαση διαχείρισης προστατεύεται με κρυπτογραφημένα πρωτόκολλα.
Η ρύθμιση, η παρακολούθηση και η διάγνωση μπορούν να εκτελούνται εξ αποστάσεως χωρίς να εκτίθεται το δίκτυο σε περιττούς κινδύνους.
Πώς Διαχειρίζεται
Ο διακόπτης υποστηρίζει πολλαπλές μεθόδους διαχείρισης για να ταιριάζει σε διαφορετικά επιχειρησιακά περιβάλλοντα.
Οι μηχανικοί μπορούν να το ρυθμίσουν και να το παρακολουθήσουν μέσω:
Πρόσβαση στη γραμμή εντολών
Διαδικτυακή διεπαφή
Συστήματα διαχείρισης δικτύου με βάση το SNMP
Οι ενημερώσεις λογισμικού είναι προστατευμένες από μηχανισμούς επανεξάρτησης για να αποφεύγονται οι αποτυχημένες αναβαθμίσεις που διαταράσσουν τη λειτουργία.
Τα ενσωματωμένα διαγνωστικά εργαλεία βοηθούν στην ταχεία εντοπισμό σφαλμάτων καλωδίων, μειώνοντας τον χρόνο επί τόπου επίλυσης προβλημάτων.
Οι λειτουργίες συγχρονισμού χρόνου, καταγραφής και παρακολούθησης επιτρέπουν στον διακόπτη να ενσωματώνεται καθαρά σε κεντρικές βιομηχανικές πλατφόρμες διαχείρισης.
Πώς επιβιώνει στα βιομηχανικά περιβάλλοντα
Το IM-FP121212GW είναι κατασκευασμένο για συνεχή λειτουργία υπό φυσική και ηλεκτρική πίεση.
Λειτουργεί αξιόπιστα από -40°C έως +85°C.
Αντοχή υγρασίας 5% έως 95%, μη συμπύκνωση.
Ένα μεταλλικό περίβλημα με βαθμολογία IP30 προστατεύει τα εσωτερικά στοιχεία από σκόνη και μηχανικές επιπτώσεις.
Ο διακόπτης αντέχει σε δονήσεις, ηλεκτροπληξίες, ηλεκτροστατικές εκκένωσεις και ηλεκτρομαγνητικές παρεμβολές.
Είναι κατάλληλο για ανάπτυξη κοντά σε βαριά μηχανήματα, εξοπλισμό ενέργειας και σιδηροδρομικά συστήματα.
Πώς τροφοδοτείται
Η συσκευή χρησιμοποιεί διπλές εισόδους ισχύος DC 48 V μη πολικές.
Ο μη πολικός σχεδιασμός απλοποιεί την καλωδίωση και μειώνει τα λάθη εγκατάστασης στο πεδίο.
Οι περιττές εισροές ισχύος βελτιώνουν τη διαθεσιμότητα σε αποστολές κρίσιμης σημασίας.
Όπου ταιριάζει καλύτερα
Δίκτυα παρακολούθησης PoE για τη βιομηχανία
Ενεργοποιεί και διαχειρίζεται συστήματα κάμερας σε εργοστάσια, ορυχεία, πετροχημικές μονάδες και ζώνες περιμετρικής ασφάλειας.
Η βελτιστοποίηση πολυδιάθεσης βελτιώνει την αποτελεσματικότητα του βίντεο χωρίς υπερβολική ρύθμιση.
Περιβάλλοντα αυτοματισμού μεγάλης κλίμακας
Υποστηρίζει πυκνή συνδεσιμότητα για PLC, HMI, αισθητήρες και τερματικά PoE.
Η κατάταξη προτεραιοτήτων της κυκλοφορίας εξασφαλίζει την αξιόπιστη παράδοση των σημάτων ελέγχου.
Μεταφορές και σιδηροδρομικά συστήματα
Σχεδιασμένο για παράδρομους, σταθμούς και σιδηροδρομικούς διαδρόμους.
Οι πύλες ινών μεγάλης απόστασης υποστηρίζουν γραμμικές αναπτύξεις, ενώ η προστασία δακτυλιδιών εξασφαλίζει τη συνέχεια.
Η συμμόρφωση με τα σιδηροδρομικά πρότυπα επιτρέπει την ασφαλή ενσωμάτωση στα δίκτυα διαμετακόμισης
Ενέργεια και υποδομές κοινής ωφέλειας
Χρησιμοποιείται σε υποσταθμούς, αιολικά πάρκα και συστήματα παρακολούθησης δικτύου.
Ευρεία ανοχή θερμοκρασίας και πρόσβαση ινών υποστηρίζουν εξωτερικές και απομακρυσμένες εγκαταστάσεις.
Έξυπνα κτίρια και βιομηχανικά πάρκα
Λειτουργεί ως κεντρικός κόμβος διανομής και ελέγχου PoE.
Διαχωρίζει το γραφείο, την παραγωγή και την κυκλοφορία ασφαλείας ενώ απλοποιεί την κεντρική διαχείριση.
Εφαρμογές IIoT έτοιμες για IPv6
Υποστηρίζει σύγχρονα μοντέλα διαχείρισης και επικοινωνίας με βάση το IPv6.
Επιτρέπει την κλιμακωτή ενσωμάτωση συσκευών IIoT, απομακρυσμένων πλατφορμών και συστημάτων που συνδέονται με το σύννεφο.
Γιατί υπάρχει αυτό το μοντέλο
Αυτός ο διακόπτης δεν είναι φτιαγμένος για να είναι ελάχιστος.
Είναι κατασκευασμένο για να είναι κεντρικό.
Υπάρχει για δίκτυα όπου:
Οι συσκευές χρειάζονται ενέργεια και δεδομένα από το ίδιο μέρος
Οι αποτυχίες πρέπει να ανακαθίστανται αυτόματα.
Η κυκλοφορία πρέπει να ελέγχεται, όχι απλά να μεταφέρεται.
Τα περιβάλλοντα είναι εχθρικά προς τον συνηθισμένο εξοπλισμό.
Για βιομηχανικές εφαρμογές όπου η ενέργεια, η συνδεσιμότητα και ο έλεγχος συγκλίνουν,
Το IM-FP121212GW ταιριάζει φυσικά.
WEB Πληροφορίες
-
Υποστήριξη διάγνωσης καλωδίου και μπορεί να εντοπίσει το σημείο σφάλματος
-
Υποστήριξη IEEE802.3az EEE ((Energy Efficient Ethernet) Διαχείριση, βελτιστοποίηση της κατανάλωσης ενέργειας
-
Υποστήριξη STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protective Ring ((EPR)
-
Υποστήριξη QoS, ταξινόμηση των μεταφορών QoS, CoS, έλεγχος εύρους ζώνης ((κατεύθυνση εισόδου/εξόδου), καταστολή καταιγίδων, διαφοροποιημένες υπηρεσίες
-
Υποστήριξη IEEE802.1q VLAN, θύρα VLAN, βασισμένη σε Mac VLAN, υποσύνδεση IP VLAN, πρωτόκολλο VLAN, μετατροπή VLAN, MVR
-
Υποστήριξη δυναμικής συλλογής συνδέσμων IEEE802.3ad LACP, συλλογής στατικών συνδέσμων
-
Υποστήριξη IGMP/MLD snooping V1/V2/V3, διήθηση/διαμόρφωση IGMP, αναζήτηση IGMP
-
Έκθεση του πράκτορα υποστήριξης IGMP, κατασκοπεία MLD.
-
Ασφάλεια: βασισμένη σε θύρα και Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
-
Υποστήριξη Cisco® όπως CLI, διαχείριση Web, SNMP v1/v2c/v3, Telnet
-
Υποστήριξη αναβάθμισης λογισμικού μέσω TFTP και HTTP, η εφεδρική λειτουργία firmware αποτρέπει την αποτυχία αναβάθμισης
-
Υποστήριξη DHCP client/Relay/Snooping/Snooping επιλογή 82/Relay επιλογή 82
-
Υποστήριξη RMON, MIB II, εικόνα καθρέφτη, ημερολόγιο γεγονότων, DNS, NTP/SNTP, IEEE802.1ab LLDP
-
Υποστήριξη IPV6 Telnet server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Συσκευές
| Βιομηχανική οπτική μονάδα |
| Επικαιροποιημένο |
1000BASE-SX |
| Επικαιροποιημένο |
1000BASE-SX ((1310nm) |
| Εφαρμογή του παρόντος κανονισμού. |
1000BASE-LX |
| Επικαιροποιημένο |
1000BASE-EX |
| ΟΣΒΛ1Γ20Δ-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
| ΟΣΒΛ1Γ20Δ-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
