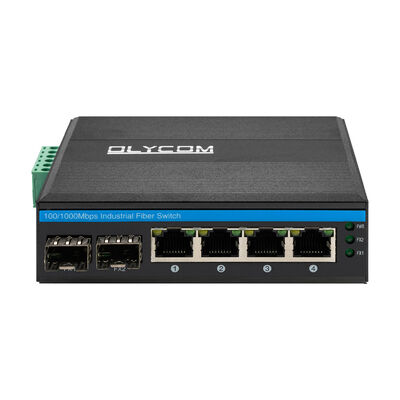

4 θύρες Industrial PoE Switch Fast Ethernet 10/100Mbps μη διαχειριζόμενο DIN Mounted Fanless

Τοποθέτηση σε Βιομηχανικό Δίκτυο

Το IM-FP244FE έχει σχεδιαστεί ως συμπαγής κόμβος πρόσβασης PoE με ανθεκτικότητα επιπέδου fiber.

Τοποθετείται στην άκρη ενός βιομηχανικού δικτύου, κοντά στις συσκευές πεδίου, διατηρώντας παράλληλα αξιόπιστες διαδρομές uplink προς το δίκτυο κορμού μέσω διπλών συνδέσεων fiber.

Ο μεταγωγέας δεν προορίζεται για τη διαχείριση πολιτικών κυκλοφορίας ή λογικής τοπολογίας.

Ο ρόλος του είναι καθαρά φυσικός και ηλεκτρικός:

Συγκέντρωση συσκευών πεδίου

Παροχή τροφοδοσίας μέσω Ethernet

Προώθηση δεδομένων προς τα πάνω μέσω εφεδρικών διαδρομών fiber

Αυτό το καθιστά δομικό στοιχείο για δίκτυα όπου η διαθεσιμότητα έχει μεγαλύτερη σημασία από τη δυνατότητα διαμόρφωσης.

Γιατί το Dual Fiber Έχει Σημασία Εδώ

Σε αντίθεση με τους βιομηχανικούς μεταγωγείς μονής fiber, το IM-FP244FE παρέχει δύο ανεξάρτητες θύρες SFP Fast Ethernet.

Αυτές οι θύρες χρησιμοποιούνται συνήθως με τρεις τρόπους:

Κύριες + Εφεδρικές Συνδέσεις Fiber

Μία fiber λειτουργεί ως κύρια σύνδεση uplink, η άλλη ως εφεδρική διαδρομή.

Διπλής Κατεύθυνσης Συγκέντρωση

Μία fiber συνδέεται προς τα πάνω, η άλλη προς τα κάτω, σχηματίζοντας μια γραμμική ή τμηματική τοπολογία.

Εφεδρεία Φυσικής Διαδρομής

Οι διαδρομές fiber ακολουθούν διαφορετικά κανάλια ή κατευθύνσεις για να μειώσουν τον αντίκτυπο της ζημιάς στο καλώδιο.

Ο ίδιος ο μεταγωγέας δεν εκτελεί πρωτόκολλα δακτυλίου ή λογική εναλλαγής.

Η εφεδρεία επιτυγχάνεται στο φυσικό επίπεδο ή από εξοπλισμό ανάντη — διατηρώντας αυτή τη συσκευή απλή και προβλέψιμη.

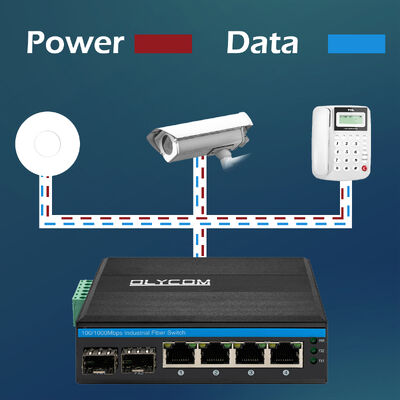

PoE στην Άκρη του Πεδίου

Τέσσερις χάλκινες θύρες παρέχουν έξοδο IEEE 802.3af PoE, καθεμία ικανή να τροφοδοτήσει απευθείας μια συσκευή πεδίου.

Συνήθεις εξοπλισμοί που τροφοδοτούνται περιλαμβάνουν:

Σταθερές κάμερες IP

Συμπαγείς ασύρματοι σταθμοί πρόσβασης

Βιομηχανικοί αισθητήρες με δυνατότητα PoE

Μικρές οθόνες παρακολούθησης

Η τροφοδοσία και τα δεδομένα παραδίδονται μέσω ενός μόνο καλωδίου Ethernet, εξαλείφοντας:

Τοπικούς προσαρμογείς τροφοδοσίας

Πρόσθετη καλωδίωση τροφοδοσίας

Επιπλέον σημεία αστοχίας σε σκληρά περιβάλλοντα

Αυτό είναι ιδιαίτερα πολύτιμο σε εξωτερικά ντουλάπια, περιφράξεις δρόμων και κατανεμημένες βιομηχανικές εγκαταστάσεις.

Συμπεριφορά Κυκλοφορίας & Ακεραιότητα Δεδομένων

Το IM-FP244FE προωθεί την κυκλοφορία χρησιμοποιώντας έναν μηχανισμό αποθήκευσης και προώθησης, δίνοντας προτεραιότητα στη σταθερότητα έναντι της βελτιστοποίησης της καθυστέρησης.

Τα πλαίσια λαμβάνονται πλήρως και επαληθεύονται πριν από τη μετάδοση, μειώνοντας τη διάδοση σφαλμάτων στο δίκτυο.

Οι μηχανισμοί ελέγχου ροής ρυθμίζουν αυτόματα την κυκλοφορία όταν συμβαίνει συμφόρηση, αποτρέποντας την απώλεια πακέτων κατά τη διάρκεια προσωρινών εκρήξεων από κάμερες ή αισθητήρες.

Η εσωτερική προσωρινή αποθήκευση επιτρέπει στον μεταγωγέα να χειρίζεται ταυτόχρονη κυκλοφορία συσκευών PoE χωρίς αστάθεια, ακόμη και όταν το εύρος ζώνης fiber είναι περιορισμένο.

Κατασκευασμένο για Ηλεκτρικές και Περιβαλλοντικές Καταπονήσεις

Η πλατφόρμα υλικού έχει σχεδιαστεί για περιβάλλοντα όπου ο ηλεκτρικός θόρυβος και τα ακραία θερμοκρασιακά φαινόμενα είναι φυσιολογικά, όχι εξαιρετικά.

Βασικά χαρακτηριστικά σχεδιασμού περιλαμβάνουν:

Μεταλλικό περίβλημα IP40 για αντοχή στη σκόνη

Βιομηχανική ανοσία EMI/EMS

Σταθερή λειτουργία από –40°C έως +75°C

Αντοχή σε υψηλή υγρασία χωρίς συμπύκνωση

Ο μεταγωγέας παραμένει αξιόπιστος κοντά σε κινητήρες, υποσταθμούς, σιδηροδρομικά συστήματα και βαρύ βιομηχανικό εξοπλισμό.

Φιλοσοφία Εισόδου Τροφοδοσίας

Ένα ευρύ φάσμα εισόδου DC επιτρέπει στον μεταγωγέα να λειτουργεί από:

Βιομηχανικές γραμμές DC

Συστήματα τροφοδοσίας με εφεδρική μπαταρία

Ηλιακές ή απομακρυσμένες πηγές τροφοδοσίας

Η προστασία αντίστροφης πολικότητας μειώνει τα σφάλματα καλωδίωσης κατά την εγκατάσταση.

Η χαμηλή κατανάλωση ενέργειας σε αδράνεια υποστηρίζει σχεδιασμό χωρίς ανεμιστήρα και μεγάλη διάρκεια ζωής.

Τυπικά Σενάρια Ανάπτυξης

1. Εφεδρικοί Κόμβοι Κάμερας PoE

Χρησιμοποιείται σε βιομηχανικά πάρκα, σήραγγες ή περιμέτρους εργοστασίων όπου η διαθεσιμότητα των καμερών είναι κρίσιμη και οι διαδρομές fiber πρέπει να προστατεύονται.

2. Κατανεμημένα Συστήματα Αισθητήρων

Συγκεντρώνει πολλούς αισθητήρες PoE σε περιοχές διεργασιών και προωθεί δεδομένα προς τα πάνω μέσω εφεδρικών συνδέσεων fiber.

3. Ντουλάπια Οδών & Σιδηροδρόμων

Παρέχει τροφοδοσία και συνδεσιμότητα σε συσκευές παρακολούθησης και ελεγκτές, διατηρώντας παράλληλα διπλές διαδρομές fiber προς το κέντρο ελέγχου.

4. Σημεία Παρακολούθησης Ενέργειας & Υπηρεσιών Κοινής Ωφέλειας

Εγκαθίσταται σε υποσταθμούς, αντλιοστάσια ή εγκαταστάσεις επεξεργασίας νερού όπου η φυσική πρόσβαση είναι περιορισμένη και ο χρόνος διακοπής λειτουργίας είναι δαπανηρός.

5. Σκληρές Βιομηχανικές Εγκαταστάσεις

Κατάλληλο για περιβάλλοντα εξόρυξης, μεταλλουργίας και πετροχημικών όπου η σκόνη, οι δονήσεις και η ηλεκτρική παρεμβολή είναι αναπόφευκτες.

Γιατί Υπάρχει Αυτό το Μοντέλο

Το IM-FP244FE δεν είναι ένας απλοποιημένος διαχειριζόμενος μεταγωγέας.

Είναι μια ειδικά κατασκευασμένη συσκευή άκρης PoE με φυσική εφεδρεία.

Ανταλλάσσει την ευελιξία διαμόρφωσης για:

Ηλεκτρική απλότητα

Προβλέψιμη συμπεριφορά

Μακροπρόθεσμη σταθερότητα

Για βιομηχανικά συστήματα που χρειάζονται PoE στην άκρη και εφεδρεία fiber προς τα πάνω — χωρίς πολυπλοκότητα λογισμικού,

Το IM-FP244FE εντάσσεται φυσικά στο σχεδιασμό.
