Ολυκόμ Mini Rugged Fast Ethernet PoE/PoE+ Fiber Switch
Προδιαγραφές
|
Ονομασία του προϊόντος
|
10/100Mbps Βιομηχανικός PoE Fiber Switch ((1F+2TP)
|
|
Αριθμός μοντέλου.
|
IM-FP122FE
|
|
Λιμάνι
|
1x100M SFP ίνες
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
ΜΜ: 1310nm, 2Km; 850nm, 500 μέτρα
2x10/100M UTP RJ45 ((Υποστήριξη αυτόματης ανίχνευσης MDI/MDIX)

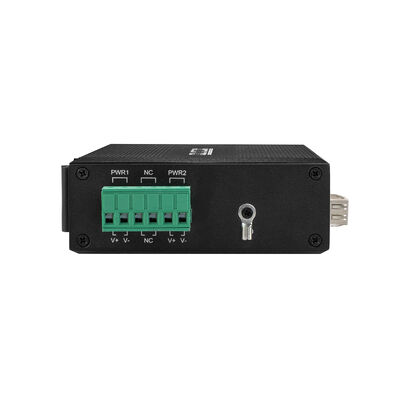

1x6-PIN ενεργειακό τερματικό μπλοκ
|
|
Πρωτόκολλο
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
Ηλεκτρονικές συσκευές
IEEE 802.3 σε 30W ((PoE+)
|
|
Εναλλακτικά χαρακτηριστικά
|
Τρόπος μετάδοσης: αποθήκευση και διαβίβαση
Ημερομηνία αποστολής: <10us
Διάταξη ζώνης συστήματος: 0,6Gbps (μη κυκλοφοριακή συμφόρηση)
Ταχύτητα διαβίβασης: 0,4464Mmps
4K.
Μέγεθος μπουφέρα πακέτου: 1.75Mb
|
|
Δικτυακά μέσα
|
10BASE-T: CAT3, CAT4, CAT5 μη προστατευμένο στρεβλωμένο ζευγάρι ((≤ 100m)
100BASE-TX: CAT5 ή υψηλότερη προστατευόμενο στρεβλωμένο ζεύγος (≤ 100m)
|
|
Φώτα LED
|
Δύναμη, ίνες, δίκτυο, PoE
Δύναμη
Φύλλα: FX1
Ενεργό: μετάδοση κανονική.
Εκκενωμένη: η μετάδοση δεν είναι φυσιολογική (ελαττωματική οπτική μονάδα ή αποσυνδεδεμένη)
Πορτοκαλί χαλκό: δείκτης PoE
Το PoE δουλεύει.
Ακύρωση: Η συσκευή PoE δεν λειτουργεί ή είναι μη PoE.
Χάλκινο πράσινο: δείκτης ταχύτητας
Ενεργό: ταχύτητα μετάδοσης 100Mbps
Ανοιγοκλείδωμα: μετάδοση
Εκκενωμένο: Αποσυνδεδεμένο ή ταχύτητα λειτουργίας 10Mbps
|
|
Κατανάλωση ενέργειας
|
Πλήρης φόρτιση χωρίς PoE≤5W
|
|
Ηλεκτρική τροφοδοσία
|
Η τάση εισόδου τροφοδοσίας PoE: 48V (μέγιστο 52V)
Ενιαία ισχύς παροχής PoE ισχύς εξόδου: 30W (έδρα 1~2)
Συνολικός προϋπολογισμός: 60W
Η τάση εξόδου PoE: 48V
Αντίστροφη σύνδεση: υποστήριξη
|
|
Καλωδίωση PoE
|
1/2 (V+), 3/6 (V-)
|
|
Περιβάλλον
|
Θερμοκρασία λειτουργίας: -40°C ∼75°C
Θερμοκρασία αποθήκευσης: -40°C ∼85°C
Εργασιακή υγρασία: 10%~90%, μη συμπυκνωτική
Ενυδάτωση αποθήκευσης: 10%~95%, μη συμπυκνωτική
|
|
Βιομηχανικά πρότυπα
|
ESD: IEC61000-4-2, αέρας ±15KV, επαφή ±6KV
ΕΠΤ: IEC61000-4-4, Γενική ±6KV
Επεξεργασία του ηλεκτρικού συστήματος
|
|
Πιστοποίηση
|
Ειδικότερα, τα συστήματα που χρησιμοποιούνται για την παρακολούθηση των οχημάτων είναι τα εξής:
Το σημείο 6.2.3 αντικαθίσταται από το ακόλουθο κείμενο:
Ειδικότερα, το σημείο 6.2.3 του παρόντος παραρτήματος δεν εφαρμόζεται.2022
Ειδικότερα, το σημείο 6.2.4.1 του παρόντος παραρτήματος ισχύει για τα οχήματα με κινητήρα.2020
Η FCC: 47 CFR FCC Μέρος 15 Υπομέρος Β (Τάξη Β) ANSI C63.4: 2014
|
|
Μηχανικές πληροφορίες
|
Κέλυφος: κυματοειδής μεταλλικός κέλυφος, βαθμός IP40
Μέγεθος: 114*93*35mm

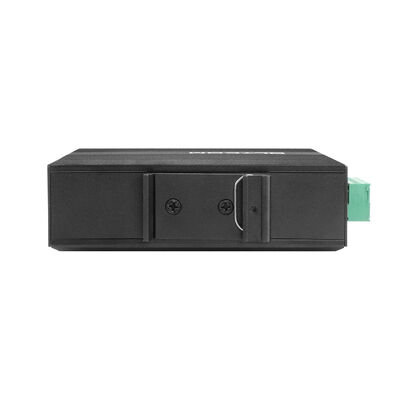

Μέθοδος τοποθέτησης: τοποθέτηση σε σιδηροτροχιά/στοίχο
Βάρος: 0,35Kg/0,45Kg (καθαρό/ακαθάριστο)
|
|
Εγγύηση
|
3 έτη, τεχνική υποστήριξη καθ' όλη τη διάρκεια της ζωής
|
1. Τι είναι ένα μικροσκοπικό διακόπτη που λύνει ένα πολύ συγκεκριμένο βιομηχανικό πρόβλημα
Το Olycom IM-FP122FE δεν προσπαθεί να είναι ένας core δικτύου ή ένας διακόπτης με πολλά χαρακτηριστικά.
Υπάρχει για μια ξεκάθαρη δουλειά:
Ενεργοποιήστε μερικές συσκευές πεδίου και μεταφέρετε τα δεδομένα τους μακριά μέσω ινών με αξιοπιστία και χωρίς διαμόρφωση.
Με 2 θύρες PoE Fast Ethernet και 1 ανοδική σύνδεση ινών, αυτή η μονάδα βρίσκεται ακριβώς στην άκρη ενός βιομηχανικού δικτύου:
μέσα σε ένα καμπίνα δίπλα στο δρόμο, δίπλα σε ένα μηχάνημα, σε ένα στύλο ή σε ένα κουτί ελέγχου όπου ο χώρος, η ισχύς και η αξιοπιστία είναι όλα πιο σημαντικά από τα φανταχτερά χαρακτηριστικά.
Χωρίς διοίκηση, χωρίς ρυθμίσεις, απλά συνδεθείτε, ενεργοποιήστε και φύγετε.
2Γιατί έχει νόημα αυτό το σχέδιο;
Το PoE είναι η δύναμη και η σκληρή ίνα είναι το πραγματικό αστέρι εδώ.
Τα καλώδια χαλκού σταματούν στα 100 μέτρα.
Η φυτική ίνα όχι.
Η θύρα SFP 100Mbps, που υποστηρίζει αποστάσεις έως 120 km, επιτρέπει σε αυτόν τον μικρό διακόπτη να:
Καθίστε δίπλα σε συσκευές πεδίου
Στείλε δεδομένα απευθείας πίσω σε μια απομακρυσμένη αίθουσα ελέγχου
Πλέγμα σκληρό, θορυβώδες ή ευάλωτο σε κεραυνό περιβάλλοντα με ασφάλεια
Στην πράξη, αυτό κάνει το IM-FP122FE να συμπεριφέρεται όπως ένας κόμβος πεδίου που τροφοδοτείται από PoE με σπονδυλική στήλη ινών.
3Χτισμένο για βρώμικα, καυτά, θορυβώδη μέρη.
Αυτή η αλλαγή υποθέτει ότι θα ζήσει κάπου δυσάρεστο.
-40°C έως 75°C
Μεταλλικό περίβλημα IP40
Αντίσταση σε ESD, υπερχείλιση και ηλεκτρικό θόρυβο (επίπεδο EMS 3)
Συμμόρφωση με τη σιδηροδρομική κυκλοφορία (EN 50121-4)
Μόλις τοποθετηθεί, είναι γραφτό να μείνει εκεί για χρόνια χωρίς προσοχή.
4. Καμία Διοίκηση
Δεν υπάρχει Web UI, δεν υπάρχει CLI, δεν υπάρχει VLAN.
Αυτό δεν είναι περιορισμός, είναι η φιλοσοφία του σχεδιασμού.
Κανένα σφάλμα διαμόρφωσης
Κανένα πρόβλημα συμβατότητας με το λογισμικό
Χωρίς έξοδα συντήρησης
Για μικρές αναπτύξεις PoE, η απλότητα συχνά ισοδυναμεί με υψηλότερη αξιοπιστία.
5Όπου χρησιμοποιείται συνήθως
Σύνθετα σημεία βιομηχανικής παρακολούθησης
Ιδανικό για τοποθεσίες που χρειάζονται μόνο μία ή δύο κάμερες, όπως:
Γωνίες εργοστασίου
Μικρά εργαστήρια
Πύλες εισόδου ή περίμετροι
Το PoE τροφοδοτεί την κάμερα, η ίνες στέλνουν βίντεο πίσω.
6Οδικά και σιδηροδρομικά ντουλάπια
Σε περιβάλλοντα κυκλοφορίας και σιδηροδρόμων, ο χώρος είναι περιορισμένος και οι συνθήκες είναι δύσκολες.
Το IM-FP122FE χωρά εύκολα σε συμπαγείς ντουλάπες, τροφοδοτεί συσκευές παρακολούθησης μέσω PoE και στέλνει δεδομένα μέσω μακρινών ινών σε κεντρικά συστήματα.
7. Υπηρεσίες και τοποθεσίες τηλεπαρακολούθησης
Σε υποσταθμούς, σταθμούς επεξεργασίας νερού ή σταθμούς άντλησης:
Οι αισθητήρες πεδίου συνδέονται μέσω RJ45
Το PoE εξαλείφει τους τοπικούς προσαρμογείς ρεύματος
Η ίνα εξασφαλίζει σταθερή, χωρίς παρεμβολές μετάδοση
Μια απλή αλλά πολύ αξιόπιστη λύση.
8. Ασφαλείς βιομηχανικές ζώνες
Οι εγκαταστάσεις εξόρυξης, πετροχημικής και μεταλλουργίας επωφελούνται:
Πυροσβεστικό περίβλημα
Ηλεκτρική ανοχή θορύβου
9. Λειτουργία ευρείας θερμοκρασίας
Διατηρεί ηλεκτρονικές συσκευές PoE χαμηλής κατανάλωσης όπου ο καταναλωτικός εξοπλισμός θα αποτύχει γρήγορα.
Επέκταση της PoE πέρα από τα όρια του χαλκού
Όταν οι συσκευές PoE πρέπει να αναπτυχθούν πολύ πέρα από τα 100 μέτρα, αυτός ο διακόπτης λειτουργεί ως καθαρή γέφυρα:
Χάλκινο + PoE στην πλευρά της συσκευής
Φυτικές ίνες στην πλευρά της σπονδυλικής στήλης
Χωρίς επανασχεδιασμό, χωρίς επιπλέον μετατροπείς.
Με λίγα λόγια
Το IM-FP122FE δεν έχει να κάνει με χαρακτηριστικά.
Πρόκειται για να κάνεις μια δουλειά εξαιρετικά καλά:
Να τροφοδοτεί ένα μικρό αριθμό βιομηχανικών συσκευών και να μεταφέρει τα δεδομένα τους με ασφάλεια σε μεγάλες αποστάσεις ̇ όλη μέρα, κάθε μέρα.
Διάσταση
-
1pc διακόπτης
-
Εγχειρίδιο χρήσης 1pc
Σημείωση
Συσκευές ((DIN σιδηροδρομική στήριξη, οπτική μονάδα, τροφοδοσία, patchcord, καλώδιο δικτύου κλπ.) δεν περιλαμβάνονται στο κουτί συσκευασίας, παρακαλούμε ετοιμάστε το από τον εαυτό σας ή να αγοράσετε ένα ολόκληρο σύνολο από εμάς
Πληροφορίες για τα κιβώτια αποστολής
Μέγεθος προϊόντος: 11,4*9,3*3,5cm
Μέγεθος εσωτερικού κουτιού: 23*16,5*5,8cm
Βάρος του προϊόντος: 0,35 kg
Βάρος συσκευασίας: 0,45Kg
Μέγεθος κύριας θήκης: 67*33*47cm
Ποσότητα συσκευασίας: 40pcs
Βάρος συσκευασίας: 20Kg
Συσκευές
|
Βιομηχανική οπτική μονάδα
|
|
Επικαιροποιημένο
|
100BASE-FX ((850nm)
|
|
Επικαιροποιημένο
|
100BASE-FX
|
|
Επικαιροποιημένο
|
100BASE-LX
|
|
Επικαιροποιημένο
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
ΟΣΒΛ1Ε20Δ-53
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
