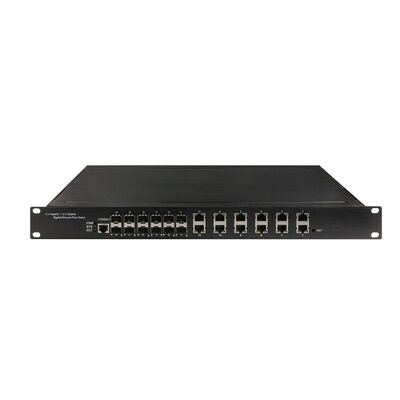

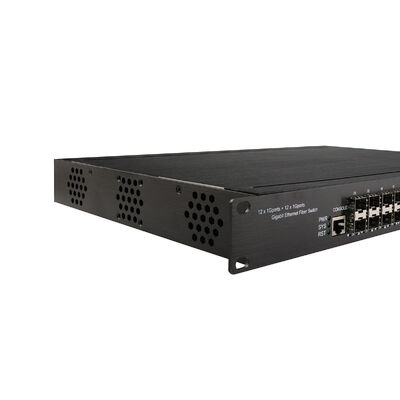

24 Διαχειριζόμενος πόρτος Gigabit Ethernet Switch
Τι Είναι
Το Olycom IM-FS121200GW είναι ένας πλήρως διαχειριζόμενος βιομηχανικός διακόπτης Ethernet σχεδιασμένος για μεγάλα βιομηχανικά δίκτυα πλούσια σε ίνες που απαιτούν υψηλό εύρος ζώνης, μετάδοση μεγάλων αποστάσεων,και κεντρικό έλεγχο δικτύου.
Σχεδιασμένο ως διακόπτης πυρήνα ή στρώματος συγκέντρωσης, συνδυάζει υψηλής πυκνότητας σύνδεση ινών με ευέλικτη πρόσβαση χαλκού, καθιστώντας το ιδανικό για βιομηχανικές ραχοκοκαλιά, συστήματα μεταφοράς,και των δικτύων κρίσιμων υποδομών.
Με θύρες SFP 12 × 1000/2500Mbps που υποστηρίζουν αποστάσεις μετάδοσης έως 100 km και θύρες RJ45 12 × 10/100/1000Mbps με αυτόματη MDI/MDIX,Το IM-FS121200GW επιτρέπει την απρόσκοπτη ενσωμάτωση ινών ινών ινάνθρακα ενώ παράγει έως και 2.5Gbps ανά σύνδεση.
Ένα μη αποκλειστικό υλικό διακόπτη 56Gbps, πίνακας διευθύνσεων MAC 8K και υποστήριξη για 4096 VLAN εξασφαλίζουν σταθερή απόδοση ακόμη και σε πυκνά, υψηλής κυκλοφορίας βιομηχανικά περιβάλλοντα.
Κατασκευασμένος για σκληρές συνθήκες, ο διακόπτης λειτουργεί αξιόπιστα από -40 ° C έως 75 ° C, διαθέτει μεταλλικό περίβλημα με βαθμολογία IP30 και υποστηρίζει διπλή είσοδο ισχύος AC 220V μη πολικής ισχύος.3af/at PoE (μέχρι 500W συνολικά) επιτρέπει την άμεση τροφοδότηση συσκευών πεδίου όπως IP κάμερεςΗ συμμόρφωση με τα πρότυπα FCC, CE, NEMA-TS2 και EN 50121-4 εγγυάται την καταλληλότητα για βιομηχανικές εφαρμογές που είναι κρίσιμες για την αποστολή, 24/7.
Τεχνικά δεδομένα
|
Ονομασία του προϊόντος
|
10/100/1000Mbps βιομηχανικός διακόπτης ινών (12F+12TP)
|
|
Αριθμός μοντέλου.
|
IM-FS121200GW
|
|
Λιμάνι
|
12 x 100/1000/2500Mpbs θύρες SFP
12 x10/100/1000M UTP RJ45 ((Υποστήριξη αυτόματης ανίχνευσης MDI/MDIX)
|
|
Τύπος
|
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az
|
|
Ειδικότητα του VLAND
|
4096
|
|
Τετραγωνισμός Jumbo
|
9.6KB
|
|
Μέγεθος πίνακα διευθύνσεων MAC
|
8K
|
|
Ειδικότητες εναλλαγής
|
Τρόπος μετάδοσης: αποθήκευση και διαβίβαση
Διάφραση ζώνης συστήματος: 48Gbps (μη κυκλοφοριακή συμφόρηση)
|
|
Δικτυακά μέσα
|
10BASE-T: CAT3, CAT4, CAT5 μη προστατευμένο στρεβλωμένο ζευγάρι ((≤ 100m)
100/1000BASE-TX: CAT5 ή υψηλότερο προστατευμένο στρεβλωμένο ζεύγος (≤ 100m)
Αγωγός SFP, απόσταση μετάδοσης: 20Km, 40Km, 60Km, 80Km, 100Km
|
|
Φώτα LED
|
Ηλεκτρική ενέργεια, δίκτυο, ίνες
|
|
Ηλεκτρική τροφοδοσία
|

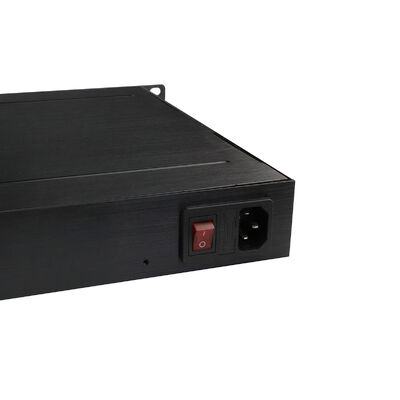

Η τάση εισόδου: AC220V
Μη πολική είσοδος ισχύος: υποστήριξη
|
|
Περιβάλλον
|
Θερμοκρασία λειτουργίας: -40° ∼ 75°C
Εργασιακή υγρασία: 5%~95%, μη συμπυκνωτική
|
|
Βιομηχανικά πρότυπα
|
EMI: FCC Μέρος 15 Υπομέρος Β Τάξη Α, EN 55022 Τάξη Α, EN61000-6-4- Εκπομπές για βιομηχανικό περιβάλλον
ΕΜΣ: EN61000-6-2-Αποστασία για βιομηχανικό περιβάλλον, EN 61000-4-2 (ESD) Επίπεδο 3, EN 61000-4-3 (RS) Επίπεδο 3, EN 61000-4-4 (EFT) Επίπεδο 3, EN 61000-4-5 (Περισσότερη ένταση) Επίπεδο 3, EN 61000-4-6 (CS) Επίπεδο 3,EN 61000-4-8
Ελέγχος κυκλοφορίας: NEMA-TS2, Δονήσεις: IEC 60068-2-6
Ελεύθερη πτώση: IEC 60068-2-32, Σοκ: IEC 60068-2-27
Σιδηροδρομική κυκλοφορία: EN 50121-4
|
|
Μηχανικές πληροφορίες
|
Τάξη ασφαλείας: IP30
Μέγεθος: 483x294.6x44.5mm
|
|
Εγγύηση
|
Αντικατάσταση εντός ενός έτους· επισκευή 3 ετών
|
Τι Προσφέρει
1Υψηλής πυκνότητας ίνες και ευέλικτη πρόσβαση
Ο συνδυασμός 12 θύρων SFP υψηλής ταχύτητας (1G/2.5G) και 12 θύρων Gigabit RJ45 παρέχει την ιδανική ισορροπία μεταξύ των υπερυψωτικών συνδέσεων με ίνες μεγάλης απόστασης και της πρόσβασης σε τοπικές συσκευές.
Η υποστήριξη για ενότητες ινών από 20 έως 100 χλμ. επιτρέπει την ανάπτυξη βιομηχανικών εγκαταστάσεων ευρείας εμβέλειας, τοπολογίες δακτυλιδίων και διασυνδέσεις μεταξύ κτιρίων χωρίς πρόσθετο εξοπλισμό.
2- Επαναχρηματοδότηση δικτύων βιομηχανικού επιπέδου
Για να εξασφαλιστεί η αδιάλειπτη λειτουργία, το IM-FS121200GW υποστηρίζει την προστασία δακτυλίου Ethernet ITU-T G.8032, το ERPS και το STP/RSTP/MSTP.
Αυτοί οι μηχανισμοί παρέχουν ανάκτηση σφαλμάτων κάτω των 50 ms, αποτρέποντας αποτελεσματικά τους βρόχους δικτύου και ελαχιστοποιώντας τον χρόνο διακοπής σε μεγάλα βιομηχανικά δίκτυα ραχοκοκαλιάς.
3Προχωρημένο VLAN & Multicast Control
Πλήρεις δυνατότητες VLAN, συμπεριλαμβανομένων των IEEE 802.1Q VLAN, των MAC/IP/Protocol-based VLAN, της μετάφρασης VLAN και των MVR, που επιτρέπουν ακριβή κατανομή της κυκλοφορίας και ασφαλή λειτουργία πολλαπλών υπηρεσιών.
Το ενσωματωμένο IGMP/MLD Snooping (v1/v2/v3) και το φιλτράρισμα multicast βελτιστοποιούν τη χρήση του εύρους ζώνης, καθιστώντας τον διακόπτη ιδανικό για παρακολούθηση βίντεο, βιομηχανική παρακολούθηση και διανομή δεδομένων σε πραγματικό χρόνο.
4. Ευφυής Διαχείριση και Αποτελεσματικότητα της Οδικής Μεταφοράς
Με την ταξινόμηση της κυκλοφορίας με βάση το QoS, την κατάταξη προτεραιότητας CoS, τον περιορισμό διμερούς ταχύτητας και την καταστολή καταιγίδων μετάδοσης, η κρίσιμη κυκλοφορία ελέγχου έχει πάντα προτεραιότητα.
Η υποστήριξη για jumbo frames έως 9,6KB βελτιώνει την αποτελεσματικότητα για μεγάλες ροές δεδομένων, ενώ το IEEE 802.3az Energy Efficient Ethernet μειώνει την κατανάλωση ενέργειας κατά τη διάρκεια χαμηλής χρησιμοποίησης δικτύου.
5Ασφάλεια κατηγορίας Enterprise.
Τα χαρακτηριστικά ασφαλείας πολλαπλών στρωμάτων περιλαμβάνουν την εξακρίβωση ταυτότητας IEEE 802.1X, το RADIUS/TACACS+ και τον έλεγχο πρόσβασης με βάση το ACL για την προστασία της άκρης του δικτύου.
Πρόσθετες εγγυήσεις όπως IP Source Guard, ARP Inspection, DHCP Snooping / Relay (Επιλογή 82) και κρυπτογράφηση HTTPS / SSH v2 προστατεύουν από ψεύτικη χρήση, μη εξουσιοδοτημένη πρόσβαση και κακόβουλη κυκλοφορία.
6Πλήρη εργαλεία διαχείρισης και συντήρησης
Ο διακόπτης υποστηρίζει πολλαπλές μεθόδους διαχείρισης Web GUI, CLI τύπου Cisco®, SNMP v1/v2c/v3 και Telnet, επιτρέποντας εύκολη ενσωμάτωση σε υπάρχουσες πλατφόρμες NMS.
Χαρακτηριστικά όπως η επανειλημμένη λειτουργία firmware με αναβάθμιση TFTP/HTTP, RMON, αντανάκλαση λιμένων, καταγραφή γεγονότων, DNS, NTP/SNTP,και ενσωματωμένη διάγνωση καλωδίων μειώνουν σημαντικά το χρόνο αντιμετώπισης προβλημάτων και το κόστος συντήρησης.
7Κατασκευασμένο για βιομηχανικά περιβάλλοντα.
Το IM-FS121200GW είναι πιστοποιημένο να αντέχει στις παρεμβολές EMI/EMS, τις δονήσεις, τα σοκ και τα ηλεκτρικά κύματα και πληροί αυστηρά βιομηχανικά πρότυπα.
Το ανθεκτικό περίβλημά του και η ευρεία ανοχή υγρασίας (10% ~ 90% μη συμπυκνωτική) εξασφαλίζουν μακροχρόνια σταθερότητα σε εργοστάσια, υποσταθμούς, οδικά ντουλάπια και εξωτερικά περίβλημα.
8. IPv6 έτοιμο
Πλήρης υποστήριξη του IPv6 συμπεριλαμβανομένης της διαχείρισης, QoS, ACL, SNMPv6 και ICMPv6 -επιβεβαιώνει το δίκτυο για τη μετανάστευση IPv6, την επέκταση IIoT και τα έξυπνα έργα υποδομής.
Τοποθεσίες Χρήσης
1Βιομηχανικά δίκτυα ραχοκοκαλιάς και συγκέντρωσης
Ιδανικό ως πυρήνας ή διακόπτης συγκέντρωσης σε μεγάλα εργοστάσια παραγωγής, βιομηχανικά πάρκα και μεταλλευτικές εργασίες.ενώ τα διαχειριζόμενα χαρακτηριστικά απλοποιούν τη διαίρεση και την παρακολούθηση του δικτύου.
2. Μεταφορές και Σιδηροδρομικά Συστήματα
Ο διακόπτης είναι πλήρως σύμφωνος με το πρότυπο EN 50121-4 και είναι κατάλληλος για δίκτυα επικοινωνίας σιδηροδρόμων, συστήματα διαχείρισης της κυκλοφορίας και οδικά ντουλάπια.Προστασία δακτυλιδιών με βάση τις ίνες εξασφαλίζει συνεχή λειτουργία για την σηματοδότηση, CCTV, και τα συστήματα πληροφόρησης των επιβατών.
3Ενέργεια, ηλεκτρική ενέργεια και υποδομή κοινών υπηρεσιών
Συχνά χρησιμοποιούνται σε υποσταθμούς, αιολικά πάρκα και δίκτυα έξυπνου δικτύου, όπου είναι απαραίτητη ευρεία ανοχή θερμοκρασίας και σταθερή είσοδος ισχύος.Το QoS εξασφαλίζει την προτεραιότητα της παράδοσης δεδομένων προστασίας και ελέγχου.
Βιομηχανικό Κέντρο Δεδομένων & Park Interconnect
Με συνδέσεις πρόσβασης 2.5G και ικανότητα εναλλαγής 56Gbps, το IM-FS121200GW υποστηρίζει τη σύνδεση υψηλής ταχύτητας μεταξύ βιομηχανικών κέντρων δεδομένων, δωματίων ελέγχου και δικτύων ραχοκοκαλιάς.Η συγκέντρωση συνδέσμων βελτιώνει την απόδοση και την εφεδρικότητα.
4. Ασφαλείς και απομακρυσμένες βιομηχανικές περιοχές
Κατάλληλο για πετροχημικές εγκαταστάσεις, μεταλλουργικές εγκαταστάσεις και απομακρυσμένες εγκαταστάσεις όπου η σκόνη, ο ηλεκτρικός θόρυβος και οι ακραίες θερμοκρασίες είναι συνηθισμένες.Η τηλεχειριστική διαχείριση και η διάγνωση καλωδίων απλοποιούν τη συντήρηση σε δύσκολα προσβάσιμα σημεία.
5. ΙΙΟΤ και έξυπνη υποδομή με βάση το IPv6
Μια εξαιρετική βάση για IIoT, έξυπνη εργοστάσιο και έξυπνη ανάπτυξη πόλης, επιτρέποντας την απρόσκοπτη ενσωμάτωση αισθητήρων, ελεγκτών και πλατφορμών διαχείρισης με βάση το σύννεφο σε δίκτυα που υποστηρίζουν το IPv6.
WEB Πληροφορίες
-
Υποστήριξη STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protective Ring ((EPR)
-
Υποστηρίζει το IEEE802.1q VLAN, την πύλη VLAN, βασισμένο στο Mac VLAN, το υποδίκτυο IP VLAN,
-
Πρωτόκολλο VLAN, μετατροπή VLAN, MVR
-
Έκθεση του πράκτορα υποστήριξης IGMP, κατασκοπεία MLD.
-
Ασφάλεια: βασισμένη σε θύρα και Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
-
Υποστήριξη διάγνωσης καλωδίου και μπορεί να εντοπίσει το σημείο σφάλματος
-
Υποστήριξη διαχείρισης IEEE802.3az EEE (Energy Efficient Ethernet), βελτιστοποίηση της κατανάλωσης ενέργειας
-
Υποστήριξη δυναμικής συλλογής συνδέσμων IEEE802.3ad LACP, συλλογής στατικών συνδέσμων
-
Υποστήριξη IGMP/MLD snooping V1/V2/V3, διήθηση/διαμόρφωση IGMP, αναζήτηση IGMP
-
Υποστήριξη RMON, MIB II, εικόνα καθρέφτη, ημερολόγιο γεγονότων, DNS, NTP/SNTP, IEEE802.1ab LLDP
-
Υποστήριξη Qos, ταξινόμηση μεταφορών Qos, Cos, έλεγχος εύρους ζώνης
-
(κατεύθυνση εισόδου/εξόδου), καταστολή καταιγίδων, διαφοροποιημένες υπηρεσίες
-
Υποστήριξη IPV6 Telnet server /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL.
-
Υποστήριξη Cisco® όπως CLI, διαχείριση Web, SNMP v1/v2c/v3, Telnet
-
Υποστήριξη αναβάθμισης λογισμικού μέσω TFTP και HTTP, η εφεδρική λειτουργία firmware αποτρέπει την αποτυχία αναβάθμισης
-
Υποστήριξη DHCP client/Relay/Snooping/Snooping επιλογή 82/Relay επιλογή 82
Εφοδιαστικό.
|
Βιομηχανική οπτική μονάδα
|
|
Επικαιροποιημένο
|
1000BASE-SX
|
|
Επικαιροποιημένο
|
1000BASE-SX ((1310nm)
|
|
Εφαρμογή του παρόντος κανονισμού.
|
1000BASE-LX
|
|
Επικαιροποιημένο
|
1000BASE-EX
|
|
ΟΣΒΛ1Γ20Δ-35
|
1000BASE-BX-U ((TX 1310 RX1550)
|
|
ΟΣΒΛ1Γ20Δ-53
|
1000BASE-BX-D ((TX 1550 RX1310)
|
