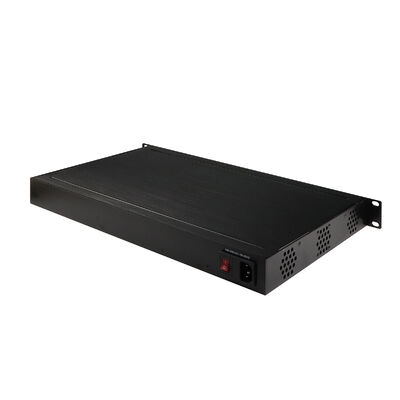

24 θυρών διαχειριζόμενος διακόπτης PoE 2.5G Fiber Uplinks 1U Rack AC220V Τροφοδοτούμενος Vitesse Chip CE

Επισκόπηση Βιομηχανικού Διαχειριζόμενου Διακόπτη

Το IM-FP042424GW έχει σχεδιαστεί για βιομηχανικά δίκτυα όπου τα δεδομένα και η ισχύς πρέπει να ταξιδεύουν μαζί, αξιόπιστα και συνεχώς, σε ευρείες φυσικές περιοχές.

Λειτουργεί όχι μόνο ως διαχειριζόμενος διακόπτης Επιπέδου 2, αλλά και ως κεντρικός κόμβος διανομής ισχύος για βιομηχανικές συσκευές άκρου που βασίζονται σε PoE.

Σε περιβάλλοντα όπου η εγκατάσταση ξεχωριστών γραμμών τροφοδοσίας είναι δαπανηρή ή μη πρακτική, ο διακόπτης ενοποιεί τη συνδεσιμότητα δικτύου και την παροχή ισχύος συσκευών σε ένα ενιαίο επίπεδο υποδομής.

Οι είκοσι τέσσερις θύρες Gigabit Ethernet παρέχουν πυκνή πρόσβαση για εξοπλισμό άκρου, ενώ η ενσωματωμένη δυνατότητα PoE παρέχει λειτουργική ισχύ απευθείας μέσω καλωδίωσης Ethernet.

Οι οπτικές συνδέσεις επέκτασης αυξάνουν την εμβέλεια του δικτύου πέρα από τους περιορισμούς του χαλκού, επιτρέποντας συνδέσεις μεγάλων αποστάσεων μεταξύ αιθουσών ελέγχου, ντουλαπιών και εγκαταστάσεων πεδίου.

Αρκετές διεπαφές υλοποιούνται ως θύρες COMBO, επιτρέποντας την επιλογή οπτικής ίνας ή χαλκού δυναμικά ανάλογα με τις συνθήκες καλωδίωσης πεδίου, αντί για σταθερό σχεδιασμό θύρας.

Ο διακόπτης είναι κατασκευασμένος για συνεχή λειτουργία σε τοποθεσίες που εκτίθενται σε θερμότητα, ψύχος, δονήσεις και ηλεκτρικό θόρυβο.

Ένα βιομηχανικό περίβλημα, ευρύ εύρος θερμοκρασίας λειτουργίας και εφεδρική είσοδος τροφοδοσίας DC διασφαλίζουν τη σταθερότητα λειτουργίας ακόμη και υπό ασταθείς συνθήκες πεδίου.

Εσωτερικά, η υψηλή χωρητικότητα μεταγωγής και οι μεγάλες πίνακες προώθησης επιτρέπουν στη συσκευή να κλιμακώνεται με αυξανόμενο αριθμό τροφοδοτούμενων τερματικών.

Προηγμένη διαχείριση Επιπέδου 2, προστασία εφεδρείας, έλεγχος κίνησης και μηχανισμοί ασφαλείας συνεργάζονται για την υποστήριξη βιομηχανικών δικτύων PoE που λειτουργούν πάντα.

Η συμμόρφωση με παγκόσμια βιομηχανικά πρότυπα και πρότυπα σιδηροδρομικών μεταφορών καθιστά το IM-FP042424GW κατάλληλο για ρυθμιζόμενες και ευαίσθητες στην ασφάλεια αναπτύξεις.

Η μακροχρόνια υποστήριξη υπηρεσιών, συμπεριλαμβανομένης της αντικατάστασης και της εκτεταμένης κάλυψης επισκευών, ενισχύει τον ρόλο του ως μακροπρόθεσμο στοιχείο υποδομής.

Τεχνικά Δεδομένα Διακόπτη Ethernet 24 Θυρών

Βασικά Χαρακτηριστικά Διακόπτη L2

1. Αρχιτεκτονική Δικτύου με Εστίαση στο PoE

Ο διακόπτης ακολουθεί το πρότυπο IEEE 802.3af PoE, παρέχοντας ταυτόχρονα ισχύ και δεδομένα μέσω Ethernet.

Κάθε θύρα PoE υποστηρίζει έως 15,4 W, με συνολικό προϋπολογισμό ισχύος συστήματος 340 W.

Όλες οι 24 θύρες πρόσβασης RJ45 είναι ικανές να παρέχουν ισχύ στις συνδεδεμένες συσκευές.

Το PoE εξαλείφει την ανάγκη για τοπικούς προσαρμογείς τροφοδοσίας, πρίζες ή πρόσθετη καλωδίωση στο επίπεδο της συσκευής.

Τυπικά τροφοδοτούμενα τερματικά περιλαμβάνουν κάμερες IP, ασύρματες συσκευές πρόσβασης, τερματικά VoIP και βιομηχανικούς αισθητήρες.

2. Πυκνότητα Θυρών & Προσαρμοστικότητα Μέσων

Η συσκευή ενσωματώνει 24 θύρες χαλκού Gigabit Ethernet με αυτόματη διαπραγμάτευση για συνδεσιμότητα άκρου μεγάλης κλίμακας.

Τέσσερις διεπαφές οπτικής ίνας Gigabit SFP υποστηρίζουν μονάδες μονής λειτουργίας και πολλαπλής λειτουργίας.

Οι αποστάσεις οπτικής μετάδοσης μπορούν να φτάσουν τα 20 km έως 100 km, ανάλογα με τον επιλεγμένο πομποδέκτη.

Συγκεκριμένες διεπαφές λειτουργούν ως θύρες COMBO, επιτρέποντας την επιλογή οπτικής ίνας ή χαλκού σε κοινόχρηστα κανάλια.

Αυτός ο σχεδιασμός επιτρέπει οι αποφάσεις ανάπτυξης να καθοδηγούνται από τις συνθήκες πεδίου αντί για σταθερούς περιορισμούς υλικού.

3. Είσοδος Τροφοδοσίας & Βιομηχανικός Σχεδιασμός Υλικού

Ο διακόπτης χρησιμοποιεί διπλές εισόδους τροφοδοσίας DC 48 V χωρίς πολικότητα, βελτιώνοντας την αντοχή στις διακυμάνσεις της τροφοδοσίας.

Οι διπλές εισόδους βελτιώνουν τη διαθεσιμότητα του συστήματος σε τοποθεσίες όπου η σταθερότητα της τροφοδοσίας δεν μπορεί να εγγυηθεί.

Ένα μεταλλικό περίβλημα με βαθμολογία IP30 παρέχει μηχανική προστασία και βασική αντοχή στη σκόνη.

Η μορφή (483 × 275 × 44,5 mm) υποστηρίζει τυπικά βιομηχανικά ντουλάπια τοποθετημένα σε ράφι.

Η συμμόρφωση με τα πρότυπα EMI και EMS διασφαλίζει αξιόπιστη λειτουργία σε ηλεκτρικά θορυβώδη περιβάλλοντα.

4. Απόδοση Μεταγωγής & Κλιμάκωση

Ένας μη-μπλοκάροντας μηχανισμός μεταγωγής 48 Gbps υποστηρίζει πλήρη προώθηση γραμμής σε όλες τις θύρες.

Ένας πίνακας διευθύνσεων MAC 8K επιτρέπει στον διακόπτη να διαχειρίζεται μεγάλους πληθυσμούς συνδεδεμένων συσκευών.

Η υποστήριξη έως και 4096 αναγνωριστικών VLAN επιτρέπει σύνθετη τμηματοποίηση κίνησης σε δίκτυα πολλαπλών υπηρεσιών.

Η εσωτερική αρχιτεκτονική έχει σχεδιαστεί για να διατηρεί την απόδοση ακόμη και όταν οι θύρες PoE είναι πλήρως φορτωμένες.

5. Ανθεκτικότητα Δικτύου & Προστασία Τοπολογίας

Η εφεδρεία βασισμένη σε δακτύλιο υποστηρίζεται μέσω του ITU-T G.8032 Ethernet Protection Ring.

Η πρόσθετη συμβατότητα με ERPS, STP, RSTP και MSTP επιτρέπει την ενσωμάτωση σε μικτές τοπολογίες.

Οι χρόνοι ανάκτησης δικτύου ≤50 ms ελαχιστοποιούν τη διακοπή κατά τη διάρκεια αποτυχιών σύνδεσης ή κόμβου.

Οι μηχανισμοί ανίχνευσης και καταστολής βρόχων προστατεύουν το δίκτυο από καταιγίδες εκπομπής.

Αυτά τα χαρακτηριστικά είναι ιδιαίτερα σημαντικά σε πυκνές αναπτύξεις PoE με πολλούς κόμβους άκρου.

6. Έλεγχος Κίνησης & Συμπεριφορά Προώθησης

Ο διακόπτης χρησιμοποιεί προώθηση αποθήκευσης και προώθησης, διασφαλίζοντας την ακεραιότητα των πακέτων.

Η υποστήριξη για jumbo frames έως 9,6 KB βελτιώνει την αποδοτικότητα για μεγάλες μεταδόσεις δεδομένων.

Οι μηχανισμοί QoS ταξινομούν την κίνηση και αναθέτουν προτεραιότητες με βάση τις απαιτήσεις υπηρεσίας.

Ο έλεγχος εύρους ζώνης λειτουργεί τόσο στην εισερχόμενη όσο και στην εξερχόμενη κατεύθυνση.

Ο έλεγχος καταιγίδας περιορίζει την υπερβολική κίνηση εκπομπής, πολλαπλής εκπομπής και άγνωστης μοναδικής εκπομπής.

Το IEEE 802.3az Energy Efficient Ethernet μειώνει την κατανάλωση ενέργειας κατά τις περιόδους χαμηλής κίνησης.

7. Ασφάλεια & Διακυβέρνηση Πρόσβασης

Η πρόσβαση στο δίκτυο μπορεί να πιστοποιηθεί χρησιμοποιώντας IEEE 802.1X, με βάση την ταυτότητα θύρας ή MAC.

Η κεντρική πιστοποίηση υποστηρίζεται μέσω RADIUS και TACACS+.

Οι ACL παρέχουν λεπτομερή έλεγχο στις επιτρεπόμενες ροές κίνησης.

Χαρακτηριστικά ασφαλείας όπως το IP Source Guard και το ARP Inspection αποτρέπουν επιθέσεις πλαστογράφησης.

Η πρόσβαση διαχείρισης προστατεύεται χρησιμοποιώντας κρυπτογράφηση HTTPS, SSL και SSH v2.

Το DHCP Snooping και Relay με Option 82 ασφαλίζει την κατανομή διευθύνσεων IP σε περιβάλλοντα με έντονη χρήση PoE.

8. Συγκέντρωση & Επέκταση Uplink

Ο διακόπτης υποστηρίζει στατική συγκέντρωση συνδέσεων και IEEE 802.3ad LACP.

Πολλαπλές φυσικές συνδέσεις μπορούν να συνδυαστούν σε μια ενιαία λογική διεπαφή.

Η συγκέντρωση αυξάνει τόσο το εύρος ζώνης όσο και την ανεκτικότητα σε σφάλματα για τις συνδέσεις uplink.

Αυτό είναι ιδιαίτερα χρήσιμο κατά τη σύνδεση με βιομηχανικά δίκτυα backbone ή διακόπτες κέντρων ελέγχου.

9. Διαχείριση, Διαγνωστικά & Έλεγχος Χρόνου

Η διαμόρφωση είναι διαθέσιμη μέσω Web GUI, CLI τύπου Cisco, SNMP v1/v2c/v3 και Telnet.

Οι αναβαθμίσεις υλικολογισμικού μπορούν να πραγματοποιηθούν μέσω TFTP ή HTTP, με προστασία εφεδρείας εικόνας.

Οι δυνατότητες παρακολούθησης περιλαμβάνουν RMON, MIB II και λεπτομερή καταγραφή συστήματος.

Η αντικατοπτρισμός θύρας υποστηρίζει ανάλυση κίνησης και αντιμετώπιση προβλημάτων.

Τα ενσωματωμένα διαγνωστικά καλωδίων εντοπίζουν ανοιχτά ή βραχυκυκλώματα σε συνδέσεις Ethernet.

Ο συγχρονισμός χρόνου υποστηρίζεται μέσω NTP και SNTP.

10. IPv6 & Περιβαλλοντική Αντοχή

Ο διακόπτης υποστηρίζει πλήρως λειτουργίες διαχείρισης και ελέγχου IPv6.

Οι υποστηριζόμενες υπηρεσίες περιλαμβάνουν IPv6 Telnet, ICMPv6, SNMPv6, QoS και ACL.

Οι περιβαλλοντικές δοκιμές καλύπτουν δονήσεις, κρούσεις και ελεύθερη πτώση σύμφωνα με τα πρότυπα IEC 60068.

Το εύρος υγρασίας λειτουργίας εκτείνεται από 5% έως 95% (χωρίς συμπύκνωση).

Ο σχεδιασμός είναι κατάλληλος για εξορυκτικά, πετροχημικά, σιδηροδρομικά και άλλα σκληρά περιβάλλοντα.

Υποστηρίζει διάγνωση καλωδίων και μπορεί να εντοπίσει το σημείο βλάβης

Υποστηρίζει διαχείριση IEEE802.3az EEE (Energy Efficient Ethernet), βελτιστοποιεί την κατανάλωση ενέργειας

Υποστηρίζει STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)

Υποστηρίζει QoS, ταξινόμηση κίνησης QoS, CoS, έλεγχο εύρους ζώνης (εισερχόμενη/εξερχόμενη κατεύθυνση), καταστολή καταιγίδας, διαφοροποιημένες υπηρεσίες

Υποστηρίζει IEEE802.1q VLAN, θύρα VLAN, VLAN βάσει MAC, VLAN υποδικτύου IP, VLAN πρωτοκόλλου, μετατροπή VLAN, MVR

Υποστηρίζει δυναμική συγκέντρωση συνδέσεων IEEE802.3ad LACP, στατική συγκέντρωση συνδέσεων

Υποστηρίζει IGMP/MLD snooping V1/V2/V3, IGMP φιλτράρισμα/διαμόρφωση, IGMP αναζήτηση

Υποστηρίζει αναφορά IGMP agent, MLD snooping

Ασφάλεια: βάσει θύρας και MAC IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2

Υποστηρίζει CLI τύπου Cisco®, διαχείριση Web, SNMP v1/v2c/v3, Telnet

Υποστηρίζει αναβάθμιση λογισμικού μέσω TFTP και HTTP, η εφεδρεία υλικολογισμικού αποτρέπει αποτυχίες αναβάθμισης

Υποστηρίζει DHCP client/Relay/Snooping/Snooping option 82/Relay option 82

Υποστηρίζει RMON, MIB II, mirror image, event log, DNS, NTP/SNTP, IEEE802.1ab LLDP

Υποστηρίζει IPv6 Telnet server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL

Εφαρμογή CCTV PoE Switch

1. Δίκτυα Άκρου με Ενσωματωμένη Τροφοδοσία

Χρησιμοποιείται όπου οι συσκευές απαιτούν τόσο συνδεσιμότητα όσο και κεντρική παροχή ισχύος.

Το PoE απλοποιεί την ανάπτυξη κατανεμημένων καμερών, AP και αισθητήρων.

Ιδανικό για περιβάλλοντα με περιορισμένη πρόσβαση σε ηλεκτρική υποδομή.

2. Βιομηχανικά Δίκτυα με Κυρίαρχο Βίντεο

Υποστηρίζει μεγάλο αριθμό καμερών IP και τερματικών βίντεο.

Η βελτιστοποίηση πολλαπλής εκπομπής βελτιώνει την αποδοτικότητα των ροών βίντεο.

Το QoS διασφαλίζει τη σταθερότητα του βίντεο υπό βαρύ φορτίο δικτύου.

3. Εγκαταστάσεις Πεδίου Βασισμένες σε Δακτύλιο

Συνήθεις σε σιδηροδρομικούς διαδρόμους, δρόμους και βιομηχανικές ζώνες.

Η προστασία δακτυλίου ελαχιστοποιεί τον χρόνο διακοπής λειτουργίας λόγω βλάβης καλωδίου ή κόμβου.

Οι οπτικές συνδέσεις επέκτασης γεφυρώνουν μεγάλες αποστάσεις μεταξύ των ντουλαπιών.

4. Απομακρυσμένες & Ακατοίκητες Τοποθεσίες

Κατάλληλο για υποσταθμούς, πετρελαιοπηγές και εγκαταστάσεις επεξεργασίας νερού.

Η είσοδος DC και το PoE μειώνουν την εξάρτηση από την τοπική υποδομή τροφοδοσίας.

Η απομακρυσμένη διαχείριση μειώνει τη συχνότητα συντήρησης.

5. Μικτά Βιομηχανικά Περιβάλλοντα IT / OT

Υποστηρίζει διαχωρισμό κίνησης ελέγχου, παρακολούθησης και γραφείου χρησιμοποιώντας VLANs.

Οι μηχανισμοί ασφαλείας προστατεύουν τα δίκτυα λειτουργίας από μη εξουσιοδοτημένη πρόσβαση.

Κλιμακώνεται με αυξανόμενο αριθμό συσκευών IIoT.

6. Βιομηχανικές Αναπτύξεις Έτοιμες για IPv6

Σχεδιασμένο για περιβάλλοντα που μεταβαίνουν σε αρχιτεκτονικές βασισμένες σε IPv6.

Υποστηρίζει πλατφόρμες βιομηχανικού IoT επόμενης γενιάς και έξυπνες υποδομές.
