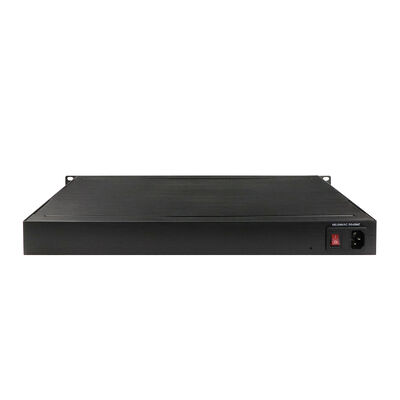

Διαχειριζόμενος Gigabit Fiber Switch 24 θυρών, Rack Mountable L2/L3
Επισκόπηση του Ethernet Switch Olycom
Το Olycom IM-FS042400GW είναι ένα βιομηχανικό διαχειριζόμενο Ethernet switch Layer 2 σχεδιασμένο για μεγάλης κλίμακας και μακροχρόνια βιομηχανικά σενάρια δικτύωσης όπου η σταθερότητα, η επεκτασιμότητα και η επιχειρησιακή συνέχεια είναι κρίσιμης σημασίας.
Είναι κατασκευασμένο για να λειτουργεί τόσο ως switch πρόσβασης υψηλής πυκνότητας όσο και ως κόμβος συγκέντρωσης με δυνατότητα ίνας, υποστηρίζοντας την ανάπτυξη μικτών μέσων σε πολύπλοκα βιομηχανικά περιβάλλοντα.
Το switch ενσωματώνει πολλαπλά Gigabit fiber uplinks με μεγάλο αριθμό θυρών Ethernet χαλκού, επιτρέποντας στα βιομηχανικά δίκτυα να επεκταθούν χωρίς επανασχεδιασμό των υφιστάμενων υποδομών καλωδίωσης.
Τέσσερις διεπαφές Gigabit SFP επιτρέπουν τη μετάδοση οπτικών ινών μεγάλων αποστάσεων, ενώ είκοσι τέσσερις θύρες Gigabit Ethernet RJ45 υποστηρίζουν μαζική συνδεσιμότητα συσκευών στην άκρη.
Αρκετές θύρες υλοποιούνται ως διεπαφές COMBO, επιτρέποντας την ευέλικτη επιλογή μεταξύ ίνας ή χαλκού ανάλογα με τις συνθήκες καλωδίωσης πεδίου, μειώνοντας τους περιορισμούς ανάπτυξης.
Για να διασφαλιστεί η αδιάλειπτη λειτουργία σε σκληρές τοποθεσίες, το IM-FS042400GW είναι σχεδιασμένο για ακραία ανοχή θερμοκρασίας, λειτουργώντας αξιόπιστα από -40°C έως +85°C.
Το ανθεκτικό μεταλλικό περίβλημα με βαθμό IP30 παρέχει αποτελεσματική προστασία από τη σκόνη, τους κραδασμούς και τη μηχανική καταπόνηση που συναντώνται συνήθως σε βιομηχανικά ντουλάπια.
Διπλές είσοδοι ρεύματος AC 220V μη πολικής φύσης ενισχύουν την πλεονασμό ισχύος και βελτιώνουν την ανθεκτικότητα έναντι διακυμάνσεων τάσης ή αστάθειας ισχύος.
Εσωτερικά, το switch παρέχει χωρητικότητα μεταγωγής 56 Gbps μη αποκλεισμού, επιτρέποντας την προώθηση πλήρους ρυθμού γραμμής ακόμη και υπό συνθήκες βαριάς κυκλοφορίας.
Ένας πίνακας διευθύνσεων MAC 8K και η υποστήριξη για έως και 4096 VLAN IDs επιτρέπουν στο switch να διαχειρίζεται μεγάλους πληθυσμούς συσκευών και πολύπλοκα σχήματα τμηματοποίησης κυκλοφορίας.
Οι ολοκληρωμένες λειτουργίες διαχείρισης Layer 2—συμπεριλαμβανομένης της προστασίας πλεονασμού, της βελτιστοποίησης της κυκλοφορίας και του ελέγχου ασφαλείας—εξασφαλίζουν αξιόπιστη λειτουργία δικτύου 24/7.
Η συμμόρφωση με τα πρότυπα FCC, CE, NEMA-TS2 και EN 50121-4 επιβεβαιώνει την καταλληλότητα για βιομηχανικό αυτοματισμό και εφαρμογές σιδηροδρομικής κυκλοφορίας.
Το προϊόν υποστηρίζεται από μια πολιτική αντικατάστασης 1 έτους και υπηρεσία επισκευής 3 ετών, εξασφαλίζοντας μακροχρόνια εμπιστοσύνη στην ανάπτυξη.
Προδιαγραφή του Network Switch 24 θυρών
| Όνομα προϊόντος |
Βιομηχανικό διαχειριζόμενο Fiber Switch 10/100/1000Mbps (4F+24TP) |
| Αριθμός μοντέλου |
IM-FS042400GW |
| Θύρα |
4 x 1000Mpbs SFP ports (Η θύρα FX3 και FX4 είναι θύρα COMBP)
24x10/100/1000M UTP RJ45(Οι θύρες 23 και 24 είναι θύρες COMBO)
|
| Πρότυπο |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND ID |
4096 |
| Jumbo Frame |
9.6KB |
| Μέγεθος πίνακα διευθύνσεων MAC |
8K |
| Πρότυπο Poe |
IEEE802.3af, IEEE802.3at (Το Poe είναι προαιρετικό, η προεπιλογή είναι χωρίς Poe) |
| Λειτουργίες μεταγωγής |
Λειτουργία μετάδοσης: αποθήκευση και προώθηση
Εύρος ζώνης συστήματος: 56Gbps (χωρίς κυκλοφοριακή συμφόρηση)
|
| Δίκτυο μέσων |
10BASE-T: CAT3, CAT4, CAT5 μη θωρακισμένο συστραμμένο ζεύγος (≤100m)
100/1000BASE-TX: CAT5 ή παραπάνω θωρακισμένο συστραμμένο ζεύγος (≤100m)
Θύρα SFP, απόσταση μετάδοσης: 20Km, 40Km, 60Km, 80Km, 100Km
|
| LED |
Ισχύς, δίκτυο, ίνα |
| Παροχή ρεύματος |
Τάση εισόδου: AC220V
Μη πολική είσοδος ρεύματος: υποστήριξη
|
| Περιβάλλον |
Θερμοκρασία λειτουργίας: -40°～ 85°C
Υγρασία λειτουργίας: 5%～95%, μη συμπυκνωμένη
|
| Βιομηχανικά πρότυπα |
EMI: FCC Part 15 Subpart B Class A, EN 55022 Class A, EN61000-6-4- Εκπομπή για βιομηχανικό περιβάλλον
EMS: EN61000-6-2-Ανοσία για βιομηχανικό περιβάλλον, EN 61000-4-2 (ESD) Επίπεδο 3, EN 61000-4-3 (RS) Επίπεδο 3, EN 61000-4-4 (EFT) Επίπεδο 3, EN 61000-4-5 (Surge) Επίπεδο 3, EN 61000-4-6 (CS) Επίπεδο 3, EN 61000-4-8
Έλεγχος κυκλοφορίας: NEMA-TS2, Δόνηση: IEC 60068-2-6
Ελεύθερη πτώση: IEC 60068-2-32, Κραδασμός: IEC 60068-2-27
Σιδηροδρομική κυκλοφορία: EN 50121-4
|
| Μηχανικές πληροφορίες |
Κατηγορία ασφαλείας: IP30

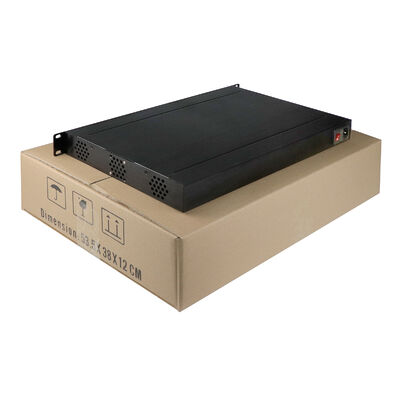

Διάσταση: 483x 294.6 x 44.5mm
|
| Εγγύηση |
Αντικατάσταση εντός 1 έτους; 3 χρόνια επισκευής |
Βασικά χαρακτηριστικά
1. Αρχιτεκτονική θυρών & Ευελιξία μέσων
Το switch παρέχει 4 × 1000 Mbps SFP θύρες οπτικών ινών, υποστηρίζοντας μονάδες μονής και πολλαπλής λειτουργίας με αποστάσεις μετάδοσης που κυμαίνονται από 20 km έως 100 km.
Δύο από τις διεπαφές οπτικών ινών λειτουργούν ως θύρες COMBO, μοιράζοντας φυσικούς πόρους με τις αντίστοιχες θύρες χαλκού για να επιτρέψουν την επιλογή ίνας ή χαλκού.
Επιπλέον, 24 × 10/100/1000 Mbps RJ45 Ethernet θύρες υποστηρίζουν αυτόματη διαπραγμάτευση και αυτόματο MDI/MDIX για γρήγορη ενσωμάτωση συσκευών.
Οι θύρες 23 και 24 υλοποιούνται επίσης ως διεπαφές COMBO, αυξάνοντας περαιτέρω την ευελιξία καλωδίωσης σε περιορισμένους βιομηχανικούς χώρους.
Οι θύρες χαλκού υποστηρίζουν τυπική καλωδίωση Ethernet έως και 100 μέτρα, εξασφαλίζοντας συμβατότητα τόσο με παλαιού τύπου όσο και με σύγχρονες βιομηχανικές συσκευές.
2. Βιομηχανικός σχεδιασμός υλικού
Οι διαστάσεις του περιβλήματος (483 × 294,6 × 44,5 mm) είναι βελτιστοποιημένες για βιομηχανικά ντουλάπια τοποθετημένα σε rack.
Το μεταλλικό περίβλημα πληροί τα πρότυπα προστασίας IP30, παρέχοντας αντοχή στην είσοδο σκόνης και στη μηχανική πρόσκρουση.
Διπλές είσοδοι ρεύματος AC 220V μη πολικής φύσης εξαλείφουν τις ανησυχίες πολικότητας και ενισχύουν την αξιοπιστία ισχύος.
Η συσκευή πληροί τις αυστηρές απαιτήσεις EMI και EMS, συμπεριλαμβανομένων των FCC Part 15 Class A και EN 61000-4 Level 3, εξασφαλίζοντας σταθερή λειτουργία σε περιβάλλοντα υψηλών παρεμβολών.
3. Πλεονασμός δικτύου & Ανάκτηση σφαλμάτων
Το switch υποστηρίζει το ITU-T G.8032 Ethernet Protection Ring (EPR) για γρήγορο πλεονασμό βάσει δακτυλίου.
Η πρόσθετη υποστήριξη για ERPS, STP, RSTP και MSTP εξασφαλίζει συμβατότητα με διάφορες τοπολογίες βιομηχανικού δικτύου.
Οι χρόνοι ανάκτησης σφαλμάτων ≤50 ms ελαχιστοποιούν τη διακοπή της υπηρεσίας κατά τη διάρκεια αποτυχιών συνδέσμων.
Οι ενσωματωμένοι μηχανισμοί ανίχνευσης και καταστολής βρόχων αποτρέπουν τις καταιγίδες εκπομπής και την αστάθεια του δικτύου.
4. Έλεγχος κυκλοφορίας VLAN & Multicast
Υποστηρίζονται πολλαπλοί μηχανισμοί VLAN, συμπεριλαμβανομένων των IEEE 802.1Q VLAN, VLAN βάσει θύρας, VLAN βάσει MAC, VLAN υποδικτύου IP και VLAN βάσει πρωτοκόλλου.
Η μετάφραση VLAN επιτρέπει την απρόσκοπτη διασύνδεση μεταξύ τμηματοποιημένων τομέων δικτύου.
Η εγγραφή Multicast VLAN (MVR) επιτρέπει την αποτελεσματική διανομή ροών multicast σε όρια VLAN.
Η κυκλοφορία Multicast βελτιστοποιείται χρησιμοποιώντας IGMP και MLD snooping (v1/v2/v3), μαζί με λειτουργίες φιλτραρίσματος και αναφοράς πρακτόρων.
Αυτά τα χαρακτηριστικά μειώνουν σημαντικά την περιττή πλημμύρα multicast σε μεγάλης κλίμακας αναπτύξεις.
5. QoS & Βελτιστοποίηση κυκλοφορίας
Το switch λειτουργεί χρησιμοποιώντας έναν μηχανισμό προώθησης αποθήκευσης και προώθησης για να διασφαλίσει την ακεραιότητα των δεδομένων.
Η υποστήριξη για jumbo frames έως 9,6 KB βελτιώνει την αποδοτικότητα μετάδοσης για μεγάλα πακέτα δεδομένων.
Οι λειτουργίες QoS περιλαμβάνουν ταξινόμηση κυκλοφορίας, προγραμματισμό προτεραιότητας, σήμανση CoS και περιορισμό ρυθμού.
Ο έλεγχος εύρους ζώνης εισόδου και εξόδου εξασφαλίζει δίκαιη κατανομή πόρων μεταξύ των συνδεδεμένων συσκευών.
Οι μηχανισμοί ελέγχου καταιγίδας καταστέλλουν την κυκλοφορία εκπομπής, multicast και άγνωστης unicast.
Το IEEE 802.3az Energy Efficient Ethernet μειώνει δυναμικά την κατανάλωση ενέργειας κατά τις περιόδους χαμηλής κυκλοφορίας.
6. Ασφάλεια & Έλεγχος πρόσβασης
Η πρόσβαση στο δίκτυο προστατεύεται μέσω ελέγχου ταυτότητας IEEE 802.1X με βάση τη θύρα ή τη διεύθυνση MAC.
Ο κεντρικός έλεγχος ταυτότητας υποστηρίζεται μέσω RADIUS και TACACS+.
Οι ευέλικτες πολιτικές ACL παρέχουν λεπτομερή φιλτράρισμα κυκλοφορίας και περιορισμούς πρόσβασης.
Πρόσθετα μέτρα ασφαλείας περιλαμβάνουν το IP Source Guard, τη Δυναμική επιθεώρηση ARP και την κρυπτογραφημένη διαχείριση πρόσβασης χρησιμοποιώντας HTTPS, SSL και SSH v2.
Το DHCP Snooping και το DHCP Relay με Option 82 προστατεύουν την εκχώρηση διευθύνσεων IP και αποτρέπουν επιθέσεις rogue DHCP.
7. Συσσώρευση συνδέσμων
Το switch υποστηρίζει στατική συσσώρευση καθώς και IEEE 802.3ad LACP.
Πολλαπλοί φυσικοί σύνδεσμοι μπορούν να συνδυαστούν σε μια ενιαία λογική διεπαφή για να αυξήσουν το εύρος ζώνης και τον πλεονασμό.
Οι ομάδες συσσώρευσης μπορούν να προσφέρουν απόδοση έως και 4 Gbps, κατάλληλη για συνδέσεις backbone και επιπέδου συγκέντρωσης.
8. Διαχείριση & Συντήρηση
Η πρόσβαση στη διαχείριση είναι διαθέσιμη μέσω Cisco-style CLI, Web GUI, SNMP v1/v2c/v3 και Telnet.
Οι αναβαθμίσεις υλικολογισμικού υποστηρίζονται μέσω TFTP και HTTP, με πλεονασμό εικόνας για την αποφυγή αποτυχιών αναβάθμισης.
Τα χαρακτηριστικά παρακολούθησης περιλαμβάνουν RMON, MIB II και λεπτομερή καταγραφή συμβάντων.
Ο κατοπτρισμός θυρών επιτρέπει την ανάλυση κυκλοφορίας και την αντιμετώπιση προβλημάτων.
Τα ενσωματωμένα διαγνωστικά καλωδίων εντοπίζουν σφάλματα καλωδίωσης, όπως ανοίγματα ή βραχυκυκλώματα, μειώνοντας τον χρόνο συντήρησης στον χώρο.
Ο συγχρονισμός ώρας υποστηρίζεται μέσω NTP και SNTP.
9. Ετοιμότητα IPv6
Το switch παρέχει πλήρη υποστήριξη IPv6 σε όλα τα επίπεδα διαχείρισης και προώθησης.
Οι υποστηριζόμενες υπηρεσίες περιλαμβάνουν IPv6 Telnet, ICMPv6, SNMPv6, HTTPv6, SSH/SSL μέσω IPv6, TFTPv6 και NTPv6.
Τα IPv6 ACL και IPv6 QoS εξασφαλίζουν συνεπή επιβολή πολιτικής σε δίκτυα διπλής στοίβας ή μόνο IPv6.
10. Περιβαλλοντική αξιοπιστία
Η συσκευή έχει δοκιμαστεί για δόνηση, κραδασμούς και ελεύθερη πτώση σύμφωνα με τα πρότυπα IEC 60068.
Λειτουργεί αξιόπιστα σε υγρασία 5%–95% μη συμπυκνωμένη.
Σχεδιασμένο για συνεχή λειτουργία σε σιδηροδρομικά συστήματα, εξωτερικά ντουλάπια, εγκαταστάσεις εξόρυξης και πετροχημικά εργοστάσια.
WEB UI
- Υποστηρίζει διάγνωση καλωδίων και μπορεί να εντοπίσει το σημείο σφάλματος
- Υποστηρίζει IEEE802.3az EEE (Energy Efficient Ethernet) Management, βελτιστοποιεί την κατανάλωση ενέργειας
- Υποστηρίζει STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring(EPR)
- Υποστηρίζει Qos, ταξινόμηση μεταφοράς Qos, Cos, έλεγχο εύρους ζώνης (κατεύθυνση εισόδου/εξόδου), καταστολή καταιγίδας, διαφοροποιημένες υπηρεσίες
- Υποστηρίζει IEEE802.1q VLAN, θύρα VLAN, βάσει Mac VLAN, IP subnet VLAN, Protocol VLAN, VLAN convert, MVR
- Υποστηρίζει δυναμική συσσώρευση συνδέσμων IEEE802.3ad LACP, στατική συσσώρευση συνδέσμων
- Υποστηρίζει IGMP/MLD snooping V1/V2/V3, IGMP φιλτράρισμα/διαμόρφωση, IGMP αναζήτηση
- Υποστηρίζει αναφορά πράκτορα IGMP, MLD snooping
- Ασφάλεια: βάσει θύρας και Mac IEEE802.1X, RADIUS, ACL, TACACS+,HTTP/HTTPS, SSL/SSH v2
- Υποστηρίζει Cisco® like CLI, Web management, SNMP v1/v2c/v3, Telnet
- Υποστηρίζει αναβάθμιση λογισμικού μέσω TFTP και HTTP, ο πλεονασμός υλικολογισμικού αποτρέπει την αποτυχία αναβάθμισης
- Υποστηρίζει DHCP client/Relay/Snooping/Snooping option 82/Relay option 82
- Υποστηρίζει RMON, MIB II, mirror image, event log, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Υποστηρίζει IPV6 Telnet server /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL.
Εφαρμογή
1. Βιομηχανικός αυτοματισμός μεγάλης κλίμακας
Υποστηρίζει εκτεταμένη συνδεσιμότητα συσκευών σε μεγάλα εργοστάσια και συστήματα αυτοματισμού διεργασιών.
Οι θύρες RJ45 συνδέουν PLCs, αισθητήρες, HMIs, ελεγκτές και βιομηχανικά ρομπότ.
Η τμηματοποίηση VLAN διαχωρίζει την παραγωγή, την παρακολούθηση και την κυκλοφορία διαχείρισης.
Ο πλεονασμός δακτυλίου και η συσσώρευση συνδέσμων εξασφαλίζουν σταθερή επικοινωνία σε πολύπλοκες γραμμές παραγωγής.
2. Συστήματα μεταφορών & σιδηροδρόμων
Πλήρως συμβατό με το EN 50121-4, κατάλληλο για δίκτυα επικοινωνίας σιδηροδρόμων και ελέγχου κυκλοφορίας.
Τα πρωτόκολλα προστασίας δακτυλίου εξασφαλίζουν γρήγορη ανάκτηση σε συστήματα σηματοδότησης και παρακολούθησης.
Οι θύρες COMBO απλοποιούν την συνύπαρξη ίνας και χαλκού σε ντουλάπια και σταθμούς δρόμου.
3. Υποδομή ενέργειας & κοινής ωφέλειας
Ιδανικό για υποσταθμούς, αιολικά πάρκα και αναπτύξεις έξυπνου δικτύου.
Οι θύρες οπτικών ινών επιτρέπουν συνδέσεις μεγάλων αποστάσεων μεταξύ κέντρων ελέγχου και εξοπλισμού πεδίου.
Η ευρεία ανοχή θερμοκρασίας υποστηρίζει υπαίθριες και απομακρυσμένες εγκαταστάσεις.
4. Βιομηχανικό πάρκο & Backbone κέντρου δεδομένων
Λειτουργεί ως switch συγκέντρωσης ή backbone σε βιομηχανικά πάρκα.
Η υψηλή χωρητικότητα μεταγωγής υποστηρίζει βαριά κυκλοφορία ανατολής–δύσης μεταξύ διακομιστών και συστημάτων ελέγχου.
Η ευέλικτη επιλογή μέσων βελτιστοποιεί τον σχεδιασμό της αρχιτεκτονικής backbone.
5. Σκληρό περιβάλλον Μεγάλες αναπτύξεις
Χρησιμοποιείται σε βιομηχανίες εξόρυξης, μεταλλουργίας και πετροχημικών.
Αντιστέκεται στη σκόνη, τις ηλεκτρομαγνητικές παρεμβολές και την ακραία μεταβολή θερμοκρασίας.
Η απομακρυσμένη διαχείριση και τα διαγνωστικά μειώνουν την προσπάθεια συντήρησης σε μεγάλους ιστότοπους.
6. Παρακολούθηση & Επιτήρηση βίντεο
Βελτιστοποιημένο για μεγάλης κλίμακας αναπτύξεις καμερών IP.
Ο έλεγχος Multicast μειώνει τη σπατάλη εύρους ζώνης.
Το QoS δίνει προτεραιότητα στις ροές βίντεο για να εξασφαλίσει τη σταθερότητα της εικόνας.
7. Μετάβαση IPv6 & Δίκτυα IIoT
Κατάλληλο για έξυπνες πόλεις, ψηφιακά εργοστάσια και πλατφόρμες IIoT που μεταβαίνουν σε IPv6.
Εξασφαλίζει μακροχρόνια συμβατότητα με αρχιτεκτονικές βιομηχανικών δικτύων επόμενης γενιάς.
Αξεσουάρ
|
Βιομηχανική οπτική μονάδα
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX(1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U(TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D(TX 1550 RX1310)
|
