8 Θύρα Layer 2 Διαχειρίσιμος 2.5G Fiber Switch
Προδιαγραφές
|
Όνομα Προϊόντος
|
10/100/1000Mbps Διαχειριζόμενος Βιομηχανικός Fiber Switch (2F+6TP)
|
|
Αριθμός Μοντέλου
|
IM-FS260GW
|
|
Θύρα
|
2*100/1000/2500Mpbs θύρες SFP
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 μέτρα
6*10/100/1000M UTP RJ45 (Υποστήριξη αυτόματης ανίχνευσης MDI/MDIX)
|
|
Πρωτόκολλο
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
|
|
Λειτουργίες Μεταγωγής
|
Λειτουργία μετάδοσης: αποθήκευση και προώθηση
Καθυστέρηση προώθησης: <10us
Εύρος ζώνης συστήματος: 22Gbps (χωρίς συμφόρηση)
Μέγεθος DRAM: 128M
Μέγεθος Flash: 16M
Μέγεθος buffer πακέτων: 4Mb
VLAND ID: 4096
Μέγεθος πίνακα διευθύνσεων MAC: 8K
Jumbo Frame: 9.6KB
|
|
Δίκτυα Μέσων
|
10BASE-T: CAT3, CAT4, CAT5 μη θωρακισμένο συστραμμένο ζεύγος (≤100m)
100/1000BASE-TX: CAT5 ή παραπάνω θωρακισμένο συστραμμένο ζεύγος (≤100m)
|
|
LED
|
Τροφοδοσία, δίκτυο, ίνα
PWR: Τροφοδοσία
Πορτοκαλί: Link/ACT
Πράσινο: 1000M Ταχύτητα Δικτύου (σβηστό όταν είναι 100Mb/s)
Fiber: FX1/FX2
|
|

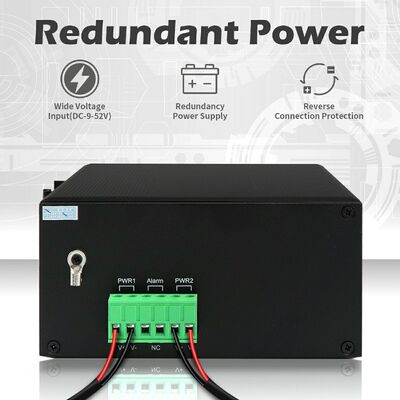

Τροφοδοσία
|
Είσοδος Redundant DC12V~DC52V, συνήθως DC12V/DC24V/DC48V
Αντίστροφη σύνδεση: υποστήριξη
|
|
Κατανάλωση ρεύματος
|
Πλήρες φορτίο ≤5W
|
|
Περιβάλλον
|
Θερμοκρασία λειτουργίας: -40°C～75°C
Θερμοκρασία αποθήκευσης: -40°C～85°C
Υγρασία λειτουργίας: 10%～90%, μη συμπυκνωμένη
Υγρασία αποθήκευσης: 10%～95%, μη συμπυκνωμένη
|
|
Βιομηχανικά Πρότυπα
|
ESD: IEC61000-4-2, ±15KV αέρας, ±6KV επαφή
EFT: IEC61000-4-4, Γενικά ±6KV
Surge: IEC61000-4-5, Διαφορικό ±2KV, Κοινό ±6KV
|
|
Πιστοποίηση
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014
|
|
Μηχανικές Πληροφορίες
|
Κέλυφος: Κυματοειδές μεταλλικό κέλυφος, βαθμός IP40
Διάσταση: 158*115*60mm

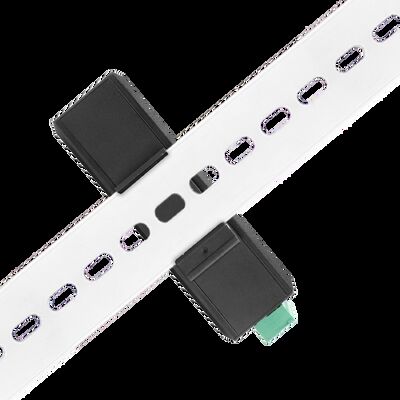

Μέθοδος τοποθέτησης: Din-rail/Τοποθέτηση σε τοίχο
Βάρος: 0.75Kg/0.9Kg (Καθαρό/Μικτό)
|
|
Εγγύηση
|
3 χρόνια, τεχνική υποστήριξη εφ' όρου ζωής
|
Βασικά Χαρακτηριστικά
1. Ευέλικτη Διαμόρφωση Θυρών: 2 x 2.5Gbps θύρες οπτικών ινών SFP (συμβατές με SM/MM, μετάδοση 500m–120Km) + 6 x 10/100/1000M θύρες UTP RJ45 (αυτόματη ανίχνευση MDI/MDIX), διευκολύνοντας την απρόσκοπτη σύνδεση δικτύων οπτικών ινών και χαλκού για βιομηχανικά τερματικά.
2. Προηγμένη Υποστήριξη Ring & Spanning Tree: Συμβατό με τα πρωτόκολλα ITU-T G.8032 Ethernet Protection Ring (EPR) και IEEE 802.1d STP/802.1w RSTP/802.1s MSTP, εξασφαλίζοντας γρήγορη ανάκτηση δικτύου (ιδανικό για τοπολογίες δακτυλίου) και αποφυγή βρόχων σε κρίσιμες εφαρμογές.
3. Επεξεργασία δεδομένων υψηλής απόδοσης: Υιοθετεί μια λειτουργία μετάδοσης αποθήκευσης και προώθησης με <10us καθυστέρηση προώθησης, εύρος ζώνης συστήματος 22Gbps χωρίς αποκλεισμούς, ρυθμός προώθησης 19.344Mpps, πίνακας διευθύνσεων MAC 8K, 4096 VLAN IDs και buffer πακέτων 4Mb—υποστηρίζει jumbo frames έως 9.6KB για ομαλή μετάδοση μεγάλων δεδομένων.
4. Ισχυρές προδιαγραφές υλικού: Εξοπλισμένο με 128M DRAM και 16M Flash memory, ενισχύοντας τις δυνατότητες επεξεργασίας και αποθήκευσης δεδομένων για σταθερή λειτουργία δικτύου.
5. Ανθεκτική περιβαλλοντική προσαρμοστικότητα: Κυματοειδές μεταλλικό κέλυφος με προστασία IP40 από τη σκόνη, προστασία από υπερτάσεις 6KV (IEC 61000-4-5: Διαφορικό ±2KV, Κοινό ±6KV) και αντοχή σε ESD (±15KV αέρας, ±6KV επαφή) και EFT (±6KV). Λειτουργεί σε θερμοκρασία -40°C～75°C και θερμοκρασία αποθήκευσης -40°C～85°C, με υγρασία 10%～95% μη συμπυκνωμένη—κατάλληλο για σκληρά εξωτερικά και βιομηχανικά περιβάλλοντα.
6. Ολοκληρωμένη διαχείριση δικτύου: Υποστηρίζει Web GUI, Cisco®-like CLI, SNMP v1/v2c/v3 και Telnet για διαισθητική διαμόρφωση. Διαθέτει διάγνωση καλωδίων (εντοπισμός σημείου βλάβης), IEEE 802.3az Energy Efficient Ethernet (EEE) για βελτιστοποίηση ισχύος και προηγμένες λειτουργίες, όπως VLAN (802.1q), δυναμική/στατική συγκέντρωση συνδέσμων (LACP), QoS και καταστολή καταιγίδων.
7. Ισχυροί μηχανισμοί ασφαλείας: Ενσωματώνει έλεγχο ταυτότητας IEEE 802.1X, RADIUS, ACL, TACACS+ και κρυπτογράφηση HTTPS/SSL/SSH v2 για την προστασία της πρόσβασης στο δίκτυο και της μετάδοσης δεδομένων. Υποστηρίζει αναβάθμιση λογισμικού μέσω TFTP/HTTP με πλεονασμό υλικολογισμικού, DHCP client/Relay/Snooping, RMON, MIB II και συμβατότητα IPv6 για μελλοντική προστασία.
8. Ευέλικτη εγκατάσταση & Συμμόρφωση: Υποστηρίζει Din-rail ή τοποθέτηση σε τοίχο, με συμπαγή διάσταση 15811560mm (καθαρό βάρος 0.75Kg) για εύκολη ενσωμάτωση σε στενά ντουλάπια ελέγχου. Συμμορφώνεται με τις πιστοποιήσεις CE-EMC (EN 55032/55035), CE-LVD (EN IEC 62368-1) και FCC (47 CFR Part 15 Subpart B Class B), πληρώντας αυστηρά βιομηχανικά πρότυπα.
9. Συνδεσιμότητα μεγάλης απόστασης: Οι θύρες οπτικών ινών υποστηρίζουν αποστάσεις μετάδοσης έως και 120Km (single-mode), ενώ οι θύρες RJ45 λειτουργούν με καλώδια CAT3/CAT4/CAT5 (10BASE-T) και CAT5+ (100/1000BASE-TX) για έως και 100m—ιδανικό για μεγάλης κλίμακας βιομηχανικές εγκαταστάσεις.
Επισκόπηση

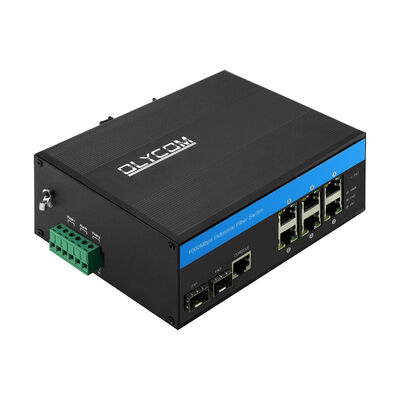

Το Olycom IM-FS260GW είναι ένας διαχειριζόμενος βιομηχανικός Ethernet Switch L2+ Ring υψηλής απόδοσης, προσαρμοσμένος για σταθερή και ανθεκτική συνδεσιμότητα δικτύου σε σκληρά βιομηχανικά περιβάλλοντα.
Διαθέτει 2 x 100/1000/2500Mbps θύρες οπτικών ινών SFP (υποστηρίζοντας τόσο single-mode όσο και multi-mode fiber με αποστάσεις μετάδοσης που κυμαίνονται από 500m έως 120Km) και 6 x θύρες UTP RJ45 αυτόματης ανίχνευσης 10/100/1000Mbps (πλήρως συμβατές με MDI/MDIX), επιτρέποντας την ευέλικτη ενσωμάτωση fiber-to-copper για διάφορες βιομηχανικές συσκευές.
Σχεδιασμένο για να αντέχει σε ακραίες συνθήκες, ο διακόπτης λειτουργεί σε εύρος θερμοκρασίας -40°C έως 75°C, διαθέτει βαθμό προστασίας IP40 και είναι εξοπλισμένο με προστασία από υπερτάσεις Ethernet 6KV—πληροί τις απαιτήσεις βιομηχανικής ποιότητας EMC και συμμορφώνεται με τα πρότυπα FCC και CE. Με εύρος ζώνης συστήματος μη αποκλεισμού 22Gbps και υποστήριξη για προηγμένα πρωτόκολλα δικτύου δακτυλίου, εξασφαλίζει αποτελεσματική μετάδοση δεδομένων και ταχεία ανάκτηση σφαλμάτων, καθιστώντας το αξιόπιστη επιλογή για κρίσιμες βιομηχανικές υποδομές και μεγάλης κλίμακας αναπτύξεις δικτύων.
Προσφέρει επίσης 3 χρόνια εγγύηση και τεχνική υποστήριξη εφ' όρου ζωής για μακροχρόνια λειτουργική ηρεμία.
Εφαρμογή
1. Βιομηχανικά δίκτυα με επίκεντρο την αυτοματοποίηση
Αναπτύχθηκε ως ραχοκοκαλιά επικοινωνίας σε αυτοματοποιημένα περιβάλλοντα παραγωγής, επιτρέποντας την απρόσκοπτη αλληλεπίδραση μεταξύ μονάδων ελέγχου, συσκευών ανίχνευσης και βιομηχανικού εξοπλισμού. Εξασφαλίζει σταθερή διαθεσιμότητα δεδομένων για λειτουργικό έλεγχο, διαγνωστικά και εποπτεία παραγωγής.
2. Συστήματα μεταφορών και δημόσιων υποδομών
Εφαρμόζεται σε περιβάλλοντα οδικής κυκλοφορίας και σιδηροδρομικών επικοινωνιών όπου η συνέχεια του δικτύου είναι κρίσιμη. Οι αρχιτεκτονικές που βασίζονται σε δακτυλίους με μηχανισμούς ταχείας ανάκτησης βοηθούν στη διατήρηση της διαθεσιμότητας του συστήματος για τη σηματοδότηση της κυκλοφορίας και τη λειτουργία των σιδηροδρόμων, ακόμη και υπό συνθήκες αστοχίας συνδέσμων ή κόμβων.
3. Ιδιωτικά δίκτυα επικοινωνίας με δυνατότητα οπτικών ινών
Τοποθετημένο σε υποδομές οπτικών επικοινωνιών και ιδιωτικά δίκτυα εταιρικής ποιότητας για την υποστήριξη μεταφοράς δεδομένων υψηλής χωρητικότητας. Οι διεπαφές Fiber SFP επιτρέπουν αξιόπιστη συνδεσιμότητα μεγάλης απόστασης μεταξύ γεωγραφικά διάσπαρτων εγκαταστάσεων και κόμβων δικτύου.
4. Απομακρυσμένα βιομηχανικά περιουσιακά στοιχεία και δίκτυα εποπτείας
Υποστηρίζει τη συνδεσιμότητα για απομακρυσμένες και μη επανδρωμένες βιομηχανικές εγκαταστάσεις, όπως σταθμούς κοινής ωφέλειας, χώρους εξόρυξης και εγκαταστάσεις παραγωγής ενέργειας. Σχεδιασμένο για να λειτουργεί αξιόπιστα σε δύσκολα περιβάλλοντα, ενώ παράλληλα επιτρέπει την κεντρική παρακολούθηση και την απομακρυσμένη διαμόρφωση.
5. Εξωτερικά δίκτυα επιτήρησης και πρόσβασης
Εγκατεστημένο σε εξωτερικά ντουλάπια για εφαρμογές ασφαλείας και παρακολούθησης, παρέχοντας σταθερή πρόσβαση στο δίκτυο για κάμερες IP, ασύρματες συσκευές και συστήματα παρακολούθησης άκρων. Η βιομηχανική προστασία εξασφαλίζει τη συνεχή λειτουργία υπό ηλεκτρικές υπερτάσεις και ακραίες καιρικές συνθήκες.
6. Συνδεσιμότητα βιομηχανικής κλίμακας επιχείρησης
Χρησιμεύει ως βάση δικτύωσης για βιομηχανικές πανεπιστημιουπόλεις, λειτουργίες logistics και βιομηχανικά πάρκα, υποστηρίζοντας τμηματοποιημένες αρχιτεκτονικές δικτύου και χειρισμό κυκλοφορίας με προτεραιότητα για την εξυπηρέτηση διαφόρων επιχειρηματικών και λειτουργικών υπηρεσιών.
Υποστήριξη IEEE802.3az EEE (Energy Efficient Ethernet) Management, βελτιστοποίηση κατανάλωσης ενέργειας
Υποστήριξη STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
Υποστήριξη QoS, ταξινόμηση μεταφοράς QoS, CoS, έλεγχος εύρους ζώνης (κατεύθυνση εισόδου/εξόδου), καταστολή καταιγίδας, διαφοροποιημένες υπηρεσίες
Υποστήριξη IEEE802.1q VLAN, θύρα VLAN, βάσει Mac VLAN, IP subnet VLAN, Protocol VLAN, VLAN convert, MVR
Υποστήριξη δυναμικής συγκέντρωσης συνδέσμων IEEE802.3ad LACP, στατικής συγκέντρωσης συνδέσμων
Υποστήριξη IGMP/MLD snooping V1/V2/V3, IGMP filtrating/ modulating, IGMP searching
Υποστήριξη αναφοράς πράκτορα IGMP, MLD snooping
Ασφάλεια: βασισμένο σε θύρα και Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
Υποστήριξη Cisco® like CLI, Web management, SNMP v1/v2c/v3, Telnet
Υποστήριξη αναβάθμισης λογισμικού μέσω TFTP και HTTP, πλεονασμός υλικολογισμικού αποτρέπει την αποτυχία αναβάθμισης
Συχνές ερωτήσεις
1, Σε ποιο τσιπ βασίζεται;
Olycom: Vitesse
2, Μπορώ να το προσαρμόσω;
Olycom: Ναι
Υποστηρίζουμε υπηρεσίες OEM όπως λογότυπο, όνομα μοντέλου, ετικέτα, μάσκα PVC και εξαρτήματα προϊόντων (κιτ τοποθέτησης, μπλοκ ακροδεκτών τροφοδοσίας κ.λπ.)
3, Μπορώ να το συνδέσω με συσκευές 10/100M;
Olycom: Ναι
Για τις θύρες LAN, είναι 10/100/1000M αυτόματης ανίχνευσης
Για τις θύρες Fiber, διαμορφώστε την ταχύτητα 100Mbps μέσω Web GUI ή CLI
4, Κάνετε SKD/CKD;
A: Ναι
Ως εργοστάσιο, το έχουμε αντιμετωπίσει πολλές φορές.
