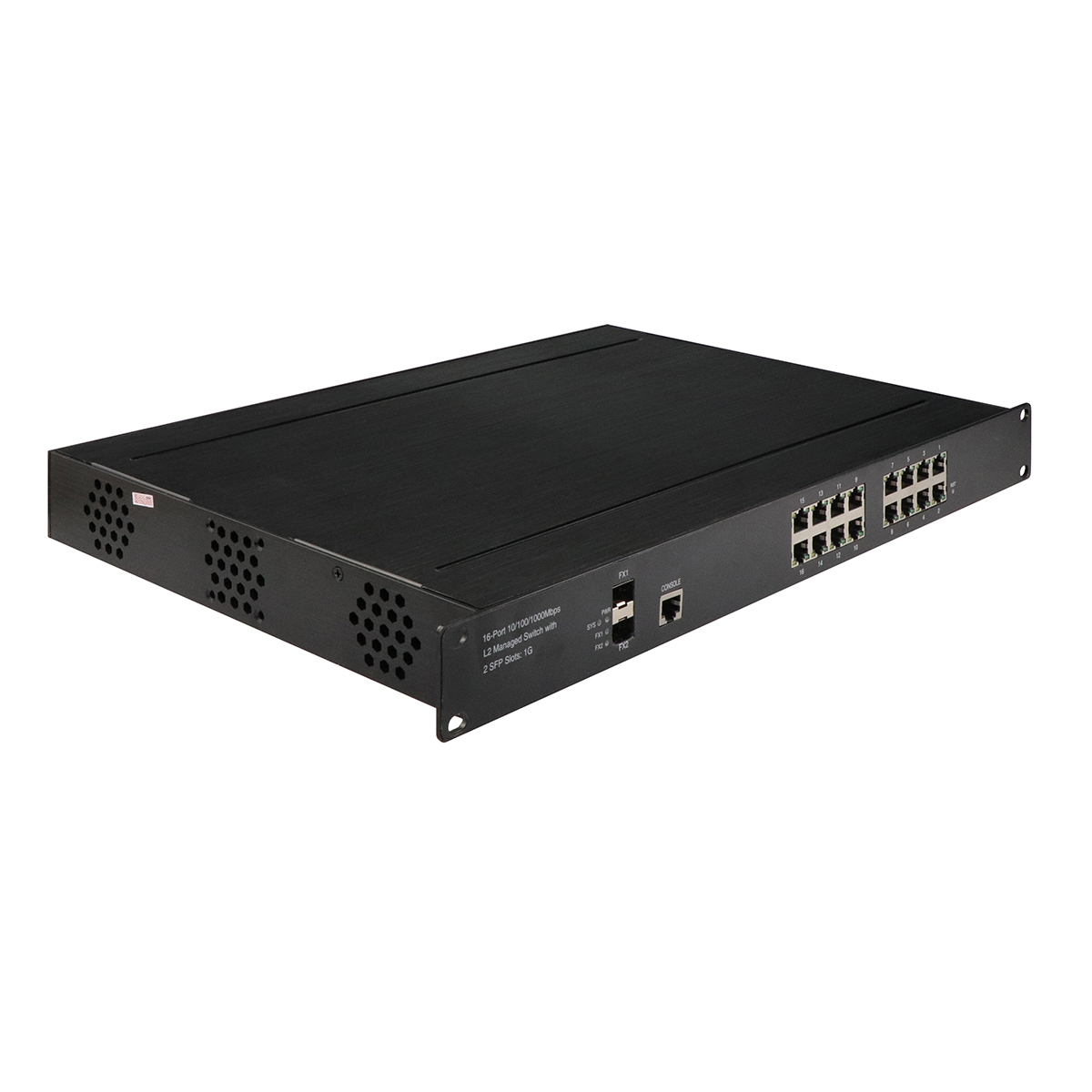

16 Θυρών Βιομηχανικό Διαχειριζόμενο Ethernet Switch Gigabit L2+ Διαχειρίσιμο Vitesse Είσοδος 220V

2.5G L2+ Διαχειριζόμενος Βιομηχανικός Διακόπτης Fiber 16 Θυρών

Τεχνικά Δεδομένα

Τοποθέτηση προϊόντος

Το IM-FS021600GW τοποθετείται ως ένας βιομηχανικής κλάσης διακόπτης συγκέντρωσης Ethernet που είναι κατασκευασμένος για περιβάλλοντα όπου συνυπάρχουν μεγάλος αριθμός συσκευών, μεγάλες διαδρομές καλωδίων και σκληρές συνθήκες λειτουργίας. Έχει σχεδιαστεί για να λειτουργεί συνεχώς σε δίκτυα επιπέδου υποδομής που απαιτούν προβλέψιμη απόδοση, αυστηρή απομόνωση και μακροπρόθεσμη σταθερότητα και όχι εκρήξεις απόδοσης τύπου καταναλωτή.

1. Αρχιτεκτονική & Χωρητικότητα Δικτύου

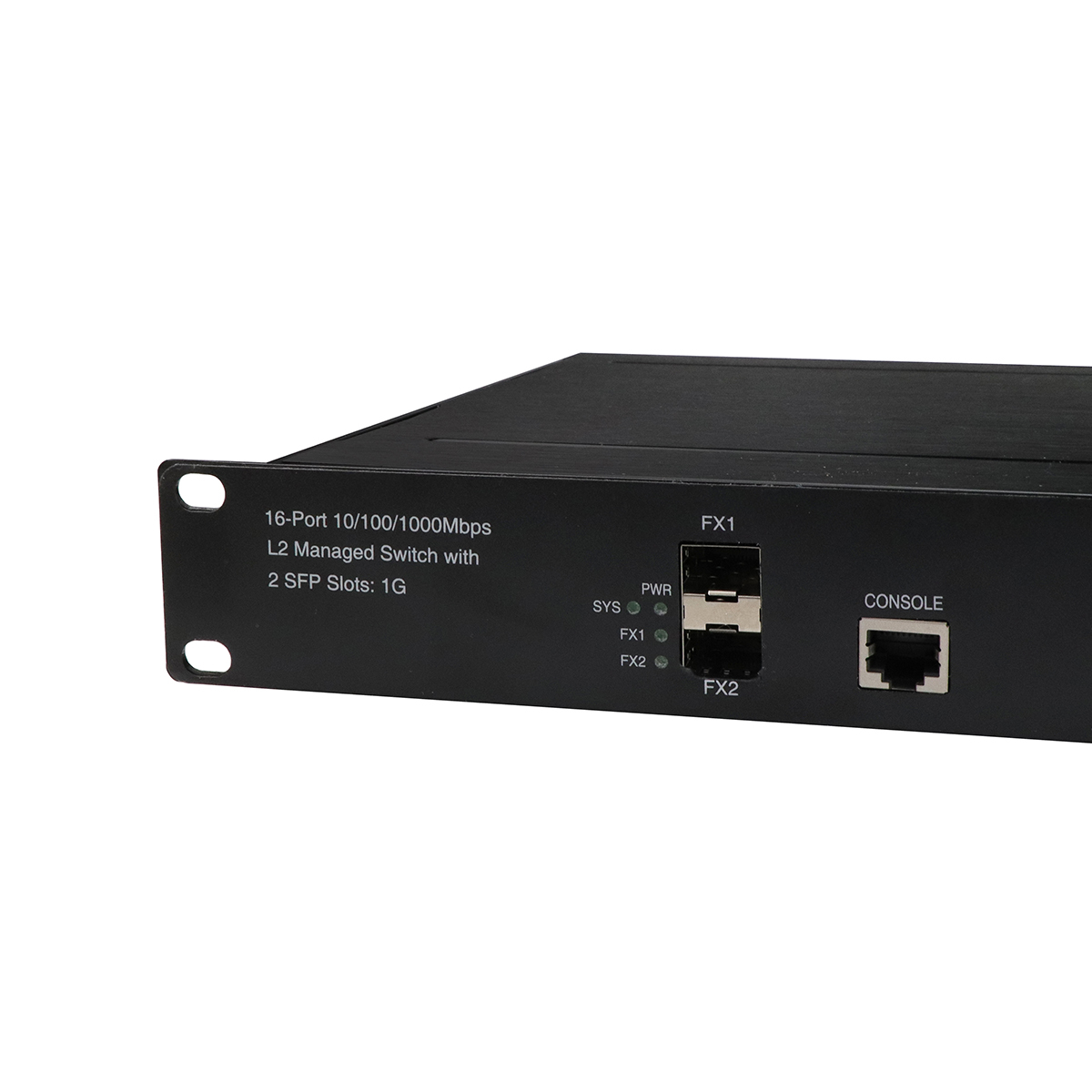

Η συσκευή παρέχει ένα σχέδιο διπλής ίνας uplink σε συνδυασμό με χάλκινη πρόσβαση υψηλής πυκνότητας, επιτρέποντάς της να λειτουργεί ως τοπικός κόμβος συγκέντρωσης ή ως βιομηχανικός διακόπτης πρόσβασης εντός κατανεμημένων δικτύων ελέγχου. Δύο οπτικές διεπαφές υποστηρίζουν μετάδοση μεγάλων αποστάσεων τόσο σε single-mode όσο και σε multi-mode fiber, επιτρέποντας τη διασύνδεση μεταξύ των δωματίων ελέγχου, των υποσταθμών, των εργαστηρίων ή των απομακρυσμένων τοποθεσιών. Δεκαέξι θύρες Gigabit Ethernet φιλοξενούν πυκνή συνδεσιμότητα συσκευών πεδίου χωρίς την ανάγκη εξωτερικού εξοπλισμού επέκτασης.

Ένα μη αποκλειστικό υλικό μεταγωγής με υψηλή χωρητικότητα προώθησης διασφαλίζει ότι ταυτόχρονες ροές κυκλοφορίας μπορούν να υποβληθούν σε επεξεργασία χωρίς συμφόρηση. Μεγάλοι πίνακες διευθύνσεων και VLAN επιτρέπουν στο δίκτυο να κλιμακώνεται καθώς τα συστήματα αναπτύσσονται, υποστηρίζοντας τμηματοποιημένες αρχιτεκτονικές σε πολλά τμήματα, λειτουργίες ή ζώνες ασφαλείας.

2. Πλεονασμός, Σταθερότητα & Έλεγχος Κυκλοφορίας

Σχεδιασμένος για πάντα ενεργή βιομηχανική λειτουργία, ο διακόπτης ενσωματώνει πολλαπλούς μηχανισμούς για τη διατήρηση της συνέχειας του δικτύου. Τα πρωτόκολλα προστασίας που βασίζονται σε δακτύλιο και spanning tree επιτρέπουν τη γρήγορη σύγκλιση τοπολογίας και την αυτόματη ανάκτηση από αποτυχίες συνδέσμων ή κόμβων, αποτρέποντας διακοπές ενός σημείου σε κρίσιμα δίκτυα.

Ο χειρισμός της κυκλοφορίας βελτιστοποιείται μέσω της επεξεργασίας αποθήκευσης και προώθησης και της υποστήριξης jumbo frames, διασφαλίζοντας την αποτελεσματική μετάδοση μεγάλων βιομηχανικών πακέτων δεδομένων. Οι μηχανισμοί ποιότητας υπηρεσίας επιτρέπουν στην κυκλοφορία που είναι ευαίσθητη στην καθυστέρηση—όπως σήματα ελέγχου ή ροές παρακολούθησης—να δοθεί προτεραιότητα, ενώ ο έλεγχος εύρους ζώνης και η καταστολή καταιγίδας αποτρέπουν την μη φυσιολογική κυκλοφορία από το να επηρεάσει τη συνολική σταθερότητα του συστήματος.

3. Τμηματοποίηση & Βελτιστοποίηση Multicast

Η πλατφόρμα υποστηρίζει ένα ευρύ φάσμα μοντέλων ανάπτυξης VLAN, επιτρέποντας στα δίκτυα να διαιρούνται λογικά με βάση τις θύρες, τις διευθύνσεις MAC, τα υποδίκτυα IP ή τα πρωτόκολλα εφαρμογών. Η μετάφραση VLAN επιτρέπει σε διαφορετικά τομείς δικτύου να διασυνδέονται χωρίς επαναδιαμόρφωση.

Για περιβάλλοντα με μεγάλη χρήση multicast, ο διακόπτης περιλαμβάνει προηγμένες λειτουργίες ελέγχου multicast. Οι μηχανισμοί IGMP και MLD snooping και φιλτραρίσματος διασφαλίζουν ότι η κυκλοφορία multicast παραδίδεται μόνο όπου απαιτείται, μειώνοντας την περιττή κατανάλωση εύρους ζώνης σε εφαρμογές όπως η επιτήρηση βίντεο και η παρακολούθηση σε πραγματικό χρόνο.

4. Ασφάλεια & Έλεγχος Πρόσβασης

Η ασφάλεια επιβάλλεται μέσω πολλαπλών επιπέδων, ξεκινώντας από το επίπεδο της θύρας και επεκτείνοντας μέσω ελέγχου ταυτότητας, εξουσιοδότησης και κρυπτογραφημένης διαχείρισης πρόσβασης. Ο διακόπτης υποστηρίζει τυποποιημένα πλαίσια ελέγχου ταυτότητας και πολιτικές ελέγχου πρόσβασης για τον περιορισμό μη εξουσιοδοτημένων συσκευών και χρηστών.

Πρόσθετοι μηχανισμοί προστασίας βοηθούν στον μετριασμό κοινών απειλών δικτύου, όπως η πλαστογράφηση και η μη εξουσιοδοτημένη χρήση διευθύνσεων. Τα ασφαλή πρωτόκολλα διαχείρισης διασφαλίζουν ότι τα δεδομένα διαμόρφωσης και η κυκλοφορία ελέγχου παραμένουν προστατευμένα κατά την απομακρυσμένη πρόσβαση και συντήρηση.

5. Διαχείριση & Συντήρηση

Η συσκευή μπορεί να διαχειριστεί χρησιμοποιώντας πολλαπλές διεπαφές για να ταιριάζει σε διαφορετικές λειτουργικές προτιμήσεις, συμπεριλαμβανομένης της πρόσβασης στη γραμμή εντολών, της διαμόρφωσης μέσω web και των κεντρικών πλατφορμών διαχείρισης δικτύου. Η απομακρυσμένη συντήρηση λογισμικού υποστηρίζεται με ασφαλείς μηχανισμούς αναβάθμισης που έχουν σχεδιαστεί για να αποτρέπουν τη διακοπή της υπηρεσίας λόγω αποτυχημένων ενημερώσεων.

Τα ενσωματωμένα εργαλεία διαγνωστικών βοηθούν στον εντοπισμό σφαλμάτων, μειώνοντας τον χρόνο αντιμετώπισης προβλημάτων σε μεγάλες εγκαταστάσεις. Η υποστήριξη για συγχρονισμό ώρας, καταγραφή και πρότυπα παρακολούθησης επιτρέπει την απρόσκοπτη ενσωμάτωση στις υπάρχουσες ροές εργασίας.

6. Περιβαλλοντικός & Μηχανικός Σχεδιασμός

Ο διακόπτης είναι κατασκευασμένος για ανάπτυξη σε φυσικά απαιτητικά περιβάλλοντα. Ένα μεταλλικό περίβλημα με βιομηχανική προστασία από τη σκόνη, σε συνδυασμό με μεγάλα εύρη θερμοκρασίας λειτουργίας και αποθήκευσης, επιτρέπει την αξιόπιστη λειτουργία σε τοποθεσίες που εκτίθενται στη θερμότητα, το κρύο και τους αερομεταφερόμενους ρύπους.

Η συμμόρφωση με ένα ευρύ σύνολο βιομηχανικών, ηλεκτρομαγνητικών και σχετικών με τις μεταφορές προτύπων διασφαλίζει ότι η συσκευή μπορεί να αναπτυχθεί σε εξειδικευμένα περιβάλλοντα, όπως σιδηροδρομικά συστήματα, εξωτερικά ντουλάπια και εγκαταστάσεις ενέργειας. Η αντοχή σε κραδασμούς, κραδασμούς και ηλεκτρικές παρεμβολές ενισχύει περαιτέρω την επιχειρησιακή ανθεκτικότητα.

7. Τροφοδοσία & Εγκατάσταση

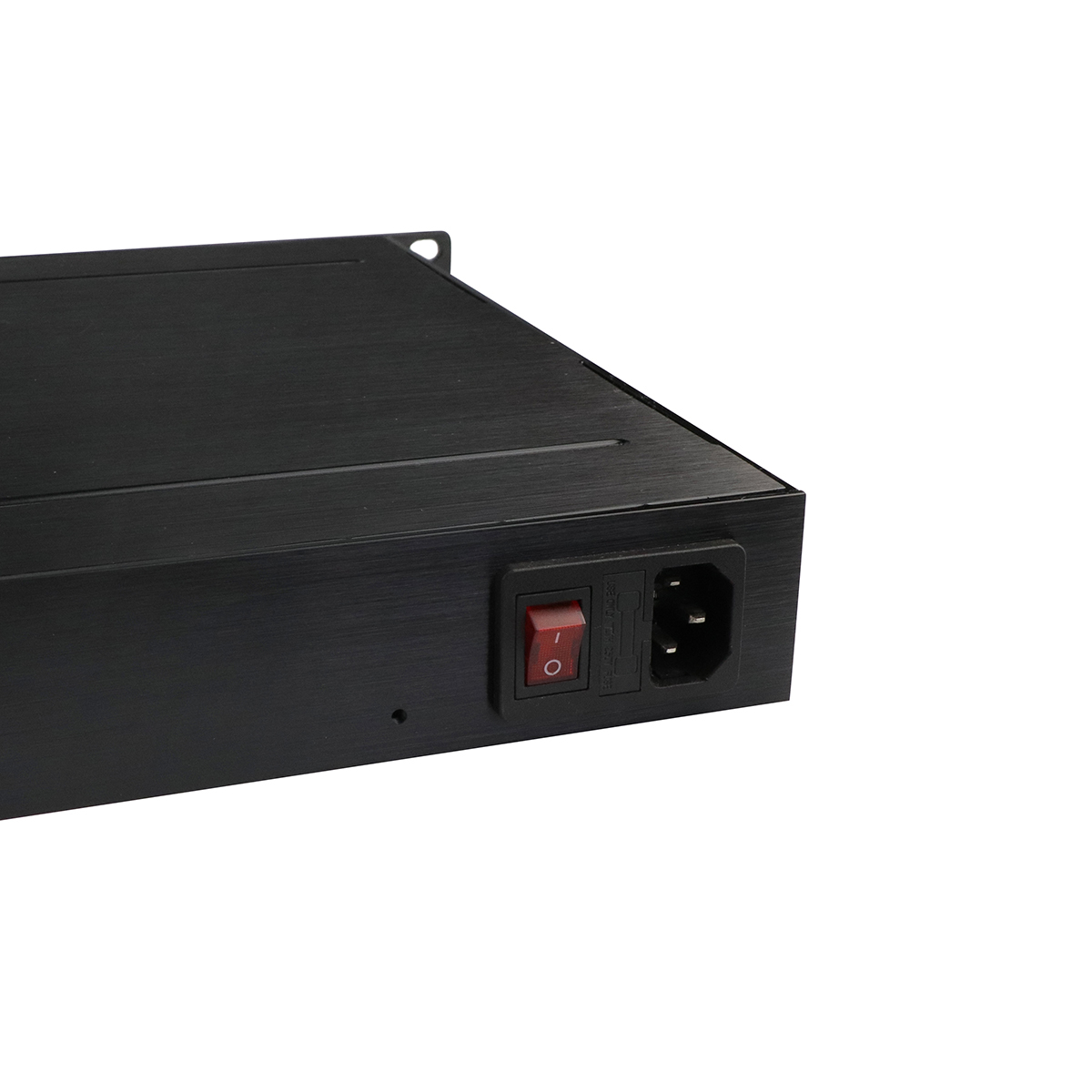

Σχεδιασμένος για ανάπτυξη επιπέδου υποδομής, ο διακόπτης υποστηρίζει είσοδο ρεύματος AC με ανοχή μη πολικής σύνδεσης, απλοποιώντας την εγκατάσταση σε βιομηχανικά ηλεκτρικά συστήματα. Ο συντελεστής μορφής του πλαισίου είναι κατάλληλος για εγκαταστάσεις σε ράφια σε δωμάτια ελέγχου, υποσταθμούς και βιομηχανικά ντουλάπια εξοπλισμού.

Περιπτώσεις χρήσης ανάπτυξης

1. Έλεγχος και αυτοματισμός εργοστασίων
Λειτουργεί ως επίπεδο πρόσβασης και συγκέντρωσης για δίκτυα αυτοματισμού, συνδέοντας ελεγκτές, αισθητήρες, HMIs και συστήματα παρακολούθησης, ενώ απομονώνει την κυκλοφορία μέσω VLAN και μηχανισμών QoS.

2. Σιδηροδρομικά και συστήματα μεταφορών
Εφαρμόζεται σε δίκτυα πλευρικής τροχιάς, σταθμού και δρόμου όπου η συμμόρφωση με τα σιδηροδρομικά πρότυπα και η ταχεία ανάκτηση σφαλμάτων είναι απαραίτητες για τη διατήρηση των σηματοδοτικών και πληροφοριακών υπηρεσιών.

3. Δίκτυα ενέργειας και κοινής ωφέλειας
Χρησιμοποιείται σε υποσταθμούς, τοποθεσίες ανανεώσιμων πηγών ενέργειας και συστήματα παρακολούθησης δικτύου, υποστηρίζοντας πλεονάζοντα σχέδια δικτύου και ευρεία περιβαλλοντική ανοχή για υπαίθρια και υπόγεια ανάπτυξη.

4. Βαριά βιομηχανία και τοποθεσίες πόρων
Αναπτύσσεται σε εγκαταστάσεις εξόρυξης, μεταλλουργίας και πετροχημικών όπου η σκόνη, οι κραδασμοί και ο ηλεκτρικός θόρυβος είναι συνηθισμένοι, ενώ τα απομακρυσμένα διαγνωστικά μειώνουν την προσπάθεια συντήρησης.

5. Βιομηχανική πανεπιστημιούπολη και διασύνδεση κορμού
Λειτουργεί ως διακόπτης συγκέντρωσης συνδεδεμένος με ίνες που συνδέει κέντρα δεδομένων, βιομηχανικά πάρκα και εγκαταστάσεις ελέγχου, υποστηρίζοντας την ανταλλαγή δεδομένων υψηλού όγκου και την επεκτάσιμη επέκταση.

6. Ασφάλεια και απομακρυσμένη παρακολούθηση
Υποστηρίζει μεγάλης κλίμακας κάμερες και συστήματα παρακολούθησης μέσω αποτελεσματικού χειρισμού multicast και ιεράρχησης κυκλοφορίας, διατηρώντας τον διαχωρισμό μεταξύ επιτήρησης και λειτουργικών δικτύων.

7. Υποδομή δημόσιων μεταφορών
Ενσωματωμένο σε σιδηροδρομικά και συστήματα επικοινωνίας διέλευσης για την παροχή ανθεκτικής συνδεσιμότητας για εξοπλισμό επί του σκάφους, πλευρικής τροχιάς και επιπέδου σταθμού.

Λειτουργίες λογισμικού

1. Υποστήριξη διαγνωστικών καλωδίων και μπορεί να εντοπίσει το σημείο σφάλματος
2. Υποστήριξη IEEE802.3az EEE (Energy Efficient Ethernet) Management, βελτιστοποίηση κατανάλωσης ενέργειας
3. Υποστήριξη STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
4. Υποστήριξη QoS, ταξινόμηση μεταφοράς QoS, CoS, έλεγχος εύρους ζώνης (κατεύθυνση εισόδου/εξόδου), καταστολή καταιγίδας, διαφοροποιημένες υπηρεσίες
5. Υποστήριξη IEEE802.1q VLAN, θύρα VLAN, βάσει Mac VLAN, IP subnet VLAN, Protocol VLAN, VLAN convert, MVR
6. Υποστήριξη δυναμικής συγκέντρωσης συνδέσμων IEEE802.3ad LACP, στατικής συγκέντρωσης συνδέσμων
7. Υποστήριξη IGMP/MLD snooping V1/V2/V3, IGMP filtrating/ modulating, IGMP searching
8. Υποστήριξη αναφοράς πράκτορα IGMP, MLD snooping
9. Ασφάλεια: βασίζεται σε θύρα και Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
10. Υποστήριξη Cisco® like CLI, Web management, SNMP v1/v2c/v3, Telnet
11. Υποστήριξη αναβάθμισης λογισμικού μέσω TFTP και HTTP, η πλεονασμός υλικολογισμικού αποτρέπει την αποτυχία αναβάθμισης
12. Υποστήριξη DHCP client/Relay/Snooping/Snooping option 82/Relay option 82
13. Υποστήριξη RMON, MIB II, mirror image, event log, DNS, NTP/SNTP, IEEE802.1ab LLDP
14. Υποστήριξη IPV6 Telnet server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL

Συχνές ερωτήσεις

1, Σε ποιο τσιπ βασίζεται;

Olycom: Vitesse

2, Μπορώ να το προσαρμόσω;

Olycom: Ναι

Υποστηρίζουμε υπηρεσίες OEM όπως λογότυπο, όνομα μοντέλου, ετικέτα, μάσκα PVC και εξαρτήματα προϊόντος (κιτ τοποθέτησης, μπλοκ ακροδεκτών ρεύματος κ.λπ.)

3, Μπορώ να το συνδέσω με συσκευές 10/100M;

Olycom: Ναι

Για θύρες LAN, είναι 10/100/1000M αυτόματης ανίχνευσης

Για θύρες Fiber, διαμορφώστε την ταχύτητα 100Mbps μέσω Web GUI ή CLI

4, Μπορώ να απενεργοποιήσω τη λειτουργία PoE για ορισμένες θύρες όταν είναι απαραίτητο;

A: Ναι

Όλοι οι διαχειριζόμενοι διακόπτες PoE αυτής της σειράς υποστηρίζουν τη διαχείριση PoE

Απλώς ορίστε την κατάσταση PoE μέσω Web GUI ή CLI

5, Κάνετε SKD/CKD;

A: Ναι

Ως εργοστάσιο, το έχουμε αντιμετωπίσει πολλές φορές.
