Διαχειριζόμενος διακόπτης δικτύου PoE Olycom L2/L2+
Επισκόπηση προϊόντος

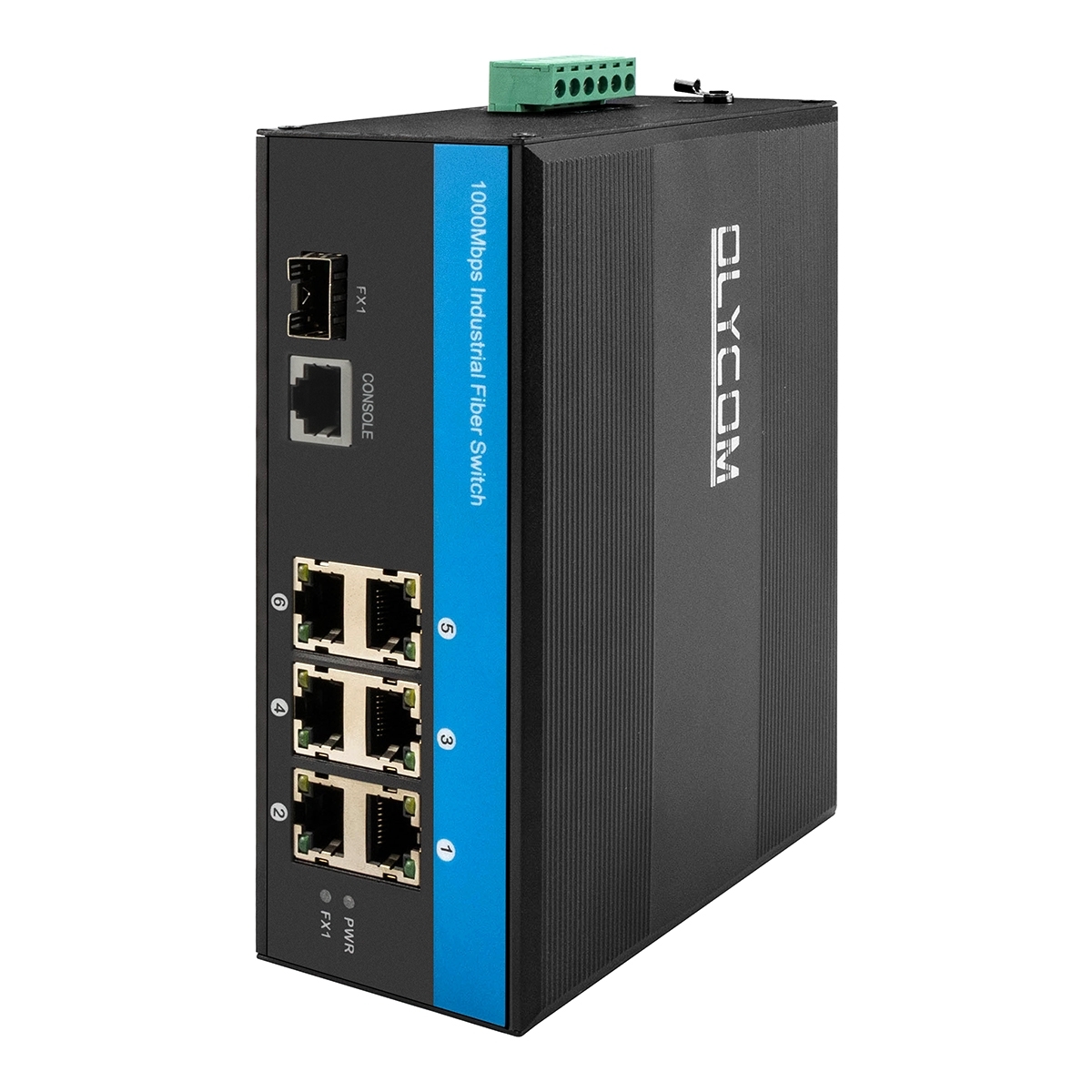

Το Olycom IM-FP166GW είναι μια βιομηχανική πλατφόρμα μεταγωγής Ethernet σχεδιασμένη για περιβάλλοντα όπου η συνέχεια του δικτύου και η περιβαλλοντική ανοχή είναι εξίσου κρίσιμες. Δομημένο γύρω από μια αρχιτεκτονική L2+ με διαχείριση δακτυλίου, προσφέρει σταθερή απόδοση επικοινωνίας για βιομηχανικά συστήματα που λειτουργούν υπό σκληρές φυσικές και ηλεκτρικές συνθήκες.
Συνδυάζοντας διεπαφές οπτικών ινών και χαλκού σε έναν συμπαγή βιομηχανικό συντελεστή μορφής, ο διακόπτης υποστηρίζει τόσο τη μετάδοση κορμού μεγάλων αποστάσεων όσο και την τοπική πρόσβαση συσκευών. Μια διεπαφή οπτικών ινών SFP πολλαπλών ρυθμών επιτρέπει συνδέσεις οπτικών ινών υψηλής ταχύτητας σε εκτεταμένες αποστάσεις, ενώ πολλαπλές θύρες Gigabit Ethernet παρέχουν άμεση συνδεσιμότητα για βιομηχανικά τερματικά, ελεγκτές και συσκευές άκρων.
Για να διασφαλιστεί η μακροπρόθεσμη αξιοπιστία, η συσκευή είναι σχεδιασμένη για λειτουργία σε ακραίες θερμοκρασίες και ενισχυμένη ηλεκτρική προστασία. Το ανθεκτικό περίβλημά του, η βιομηχανική συμμόρφωση EMC και η ενισχυμένη ανοσία σε υπέρταση του επιτρέπουν να λειτουργεί συνεχώς σε εργοστάσια, εξωτερικά ντουλάπια και εγκαταστάσεις υποδομής όπου ο συμβατικός εξοπλισμός δικτύου δεν μπορεί.
Η απόδοση μεταγωγής υψηλής απόδοσης, μαζί με τους μηχανισμούς γρήγορης προστασίας δακτυλίου, επιτρέπει στο IM-FP166GW να διατηρεί αδιάλειπτη ροή δεδομένων και να ανακάμπτει γρήγορα από αστοχίες συνδέσμων. Με εγγύηση 3 ετών και τεχνική υποστήριξη εφ' όρου ζωής, είναι κατάλληλο για βιομηχανικά δίκτυα κρίσιμης σημασίας και μεγάλης κλίμακας αναπτύξεις.
Τεχνικά δεδομένα
|
Όνομα προϊόντος
|
Διαχειριζόμενος βιομηχανικός διακόπτης PoE Fiber 10/100/1000Mbps (1F+6TP)
|
|
Αριθμός μοντέλου
|
IM-FP166GW
|
|
Θύρα
|
1*100/1000/2500Mpbs θύρες SFP
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 μέτρα
6*10/100/1000M UTP RJ45 (Υποστήριξη αυτόματης ανίχνευσης MDI/MDIX)
|
|
Πρωτόκολλο
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Χαρακτηριστικά μεταγωγής
|
Λειτουργία μετάδοσης: αποθήκευση και προώθηση
Καθυστέρηση προώθησης: <10us
Εύρος ζώνης συστήματος: 17Gbps (χωρίς κυκλοφοριακή συμφόρηση)
Μέγεθος DRAM: 128M
Μέγεθος Flash: 16M
Μέγεθος buffer πακέτων: 4Mb
VLAND ID: 4096
Μέγεθος πίνακα διευθύνσεων MAC: 8K
Jumbo Frame: 9.6KB
|
|
Δίκτυο μέσων
|
10BASE-T: CAT3, CAT4, CAT5 μη θωρακισμένο συστραμμένο ζεύγος (≤100m)
100/1000BASE-TX: CAT5 ή παραπάνω θωρακισμένο συστραμμένο ζεύγος (≤100m)
|
|
LED
|
Τροφοδοσία, δίκτυο, οπτικές ίνες
PWR: Τροφοδοσία
Πορτοκαλί: Link/ACT
Πράσινο: Ταχύτητα δικτύου 1000M (σβηστό όταν είναι 100Mb/s)
Fiber: FX1
|
|
Τροφοδοσία
|
Τάση εισόδου: 48V (max 52V)
Τάση εξόδου PoE: 48V
Μονή ισχύς εξόδου PoE: 30W (θύρα 1~6)
Μέγιστος προϋπολογισμός: 180W
Αντίστροφη σύνδεση: υποστήριξη
|
|
Καλωδίωση PoE
|
PoE af/at: 1/2(V+), 3/6(V-)
|
|
Περιβάλλον
|
Θερμοκρασία λειτουργίας: -40°C～75°C
Θερμοκρασία αποθήκευσης: -40°C～85°C
Υγρασία λειτουργίας: 10%～90%, μη συμπυκνωμένη
Υγρασία αποθήκευσης: 10%～95%, μη συμπυκνωμένη
|
|
Βιομηχανικά πρότυπα
|
ESD: IEC61000-4-2, ±15KV αέρας, ±6KV επαφή
EFT: IEC61000-4-4, Γενικά ±6KV
Υπέρταση: IEC61000-4-5, Διαφορικό ±2KV, Κοινό ±6KV
|
|
Πιστοποίηση
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014
|
|
Μηχανικές πληροφορίες
|
Κέλυφος: Κυματοειδές μεταλλικό κέλυφος, επίπεδο βαθμού IP40
Διάσταση: 158*115*60mm

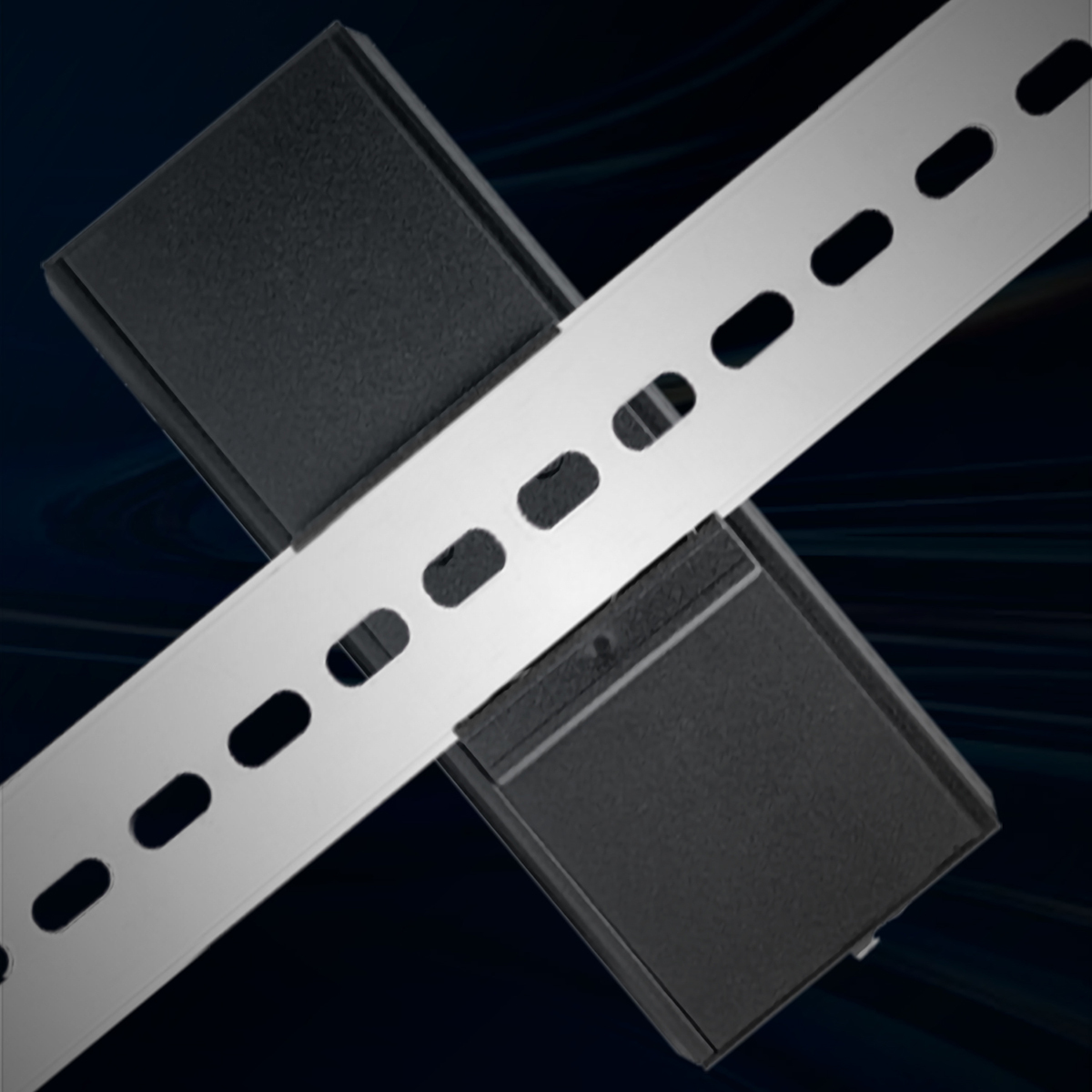

Μέθοδος τοποθέτησης: Τοποθέτηση σε ράγα Din/Τοίχο
Βάρος: 0,75Kg/0,9Kg (Καθαρό/Μικτό)
|
|
Εγγύηση
|
3 χρόνια, τεχνική υποστήριξη εφ' όρου ζωής
|
Βασικά χαρακτηριστικά
1. Λειτουργικές δυνατότητες
Δικτύωση Hybrid Fiber–Copper
Ο διακόπτης ενσωματώνει μια διεπαφή SFP προγραμματιζόμενης ταχύτητας (100M / 1G / 2.5G) με έξι θύρες Gigabit Ethernet αυτόματης διαπραγμάτευσης, επιτρέποντας την απρόσκοπτη διασύνδεση μεταξύ οπτικών κορμών και βιομηχανικού εξοπλισμού που βασίζεται σε χαλκό χωρίς ειδικές απαιτήσεις καλωδίωσης.
2. Ανθεκτικότητα δικτύου & Προστασία βρόχου
Σχεδιασμένο για δακτυλιοειδείς και πλεονάζουσες τοπολογίες, η συσκευή υποστηρίζει το Ethernet Protection Ring ITU-T G.8032 μαζί με τα πρωτόκολλα STP / RSTP / MSTP. Αυτοί οι μηχανισμοί διασφαλίζουν την ταχεία ανάκτηση τοπολογίας και αποτρέπουν τους βρόχους δικτύου σε πολύπλοκες βιομηχανικές εγκαταστάσεις.
3. Απόδοση μεταγωγής υψηλής απόδοσης
Μια βελτιστοποιημένη αρχιτεκτονική μεταγωγής προσφέρει μη αποκλειστική προώθηση δεδομένων με λανθάνουσα κατάσταση επιπέδου μικροδευτερολέπτων. Η υποστήριξη για μεγάλους πίνακες MAC, εκτεταμένη τμηματοποίηση VLAN, jumbo frames και επαρκή buffer εξασφαλίζει σταθερή απόδοση υπό βαριά και εκρηκτικά φορτία κυκλοφορίας.
4. Βιομηχανικό υλικό ίδρυσης
Εξοπλισμένη με άφθονη μνήμη συστήματος και αποθήκευση flash, η πλατφόρμα διατηρεί σταθερή λειτουργία υποστηρίζοντας προηγμένες λειτουργίες διαχείρισης και ασφάλειας, ακόμη και σε συνεχώς φορτωμένα περιβάλλοντα δικτύου.
5. Περιβαλλοντική & Ηλεκτρική σκλήρυνση
Το μεταλλικό περίβλημα παρέχει προστασία IP40, ενώ οι ενσωματωμένες άμυνες έναντι υπέρτασης, ESD και ηλεκτρικών γρήγορων μεταβατικών φαινομένων προστατεύουν το σύστημα από κοινούς βιομηχανικούς ηλεκτρικούς κινδύνους. Η ευρεία ανοχή θερμοκρασίας και υγρασίας λειτουργίας καθιστούν τον διακόπτη κατάλληλο για ανάπτυξη σε εξωτερικούς χώρους και βιομηχανικά ντουλάπια.
6. Διαχείριση δικτύου πολλαπλών λειτουργιών
Η διαμόρφωση και η παρακολούθηση μπορούν να πραγματοποιηθούν μέσω πολλαπλών διεπαφών, συμπεριλαμβανομένης της διαχείρισης μέσω web, CLI, SNMP και Telnet. Εργαλεία διάγνωσης όπως η ανίχνευση σφαλμάτων καλωδίων και οι λειτουργίες εξοικονόμησης ενέργειας βοηθούν στην απλοποίηση της συντήρησης και στη μείωση του λειτουργικού κόστους.
7. Προηγμένος έλεγχος κυκλοφορίας & τμηματοποίηση
Η υποστήριξη για την επισήμανση VLAN, τη συγκέντρωση συνδέσμων, την ιεράρχηση QoS και την καταστολή εκπομπών επιτρέπει τον ακριβή έλεγχο της συμπεριφοράς της κυκλοφορίας, επιτρέποντας την απομόνωση και την ιεράρχηση κρίσιμων υπηρεσιών εντός κοινόχρηστων βιομηχανικών δικτύων.
8. Σχεδιασμός προσανατολισμένος στην ασφάλεια
Ο διακόπτης ενσωματώνει μηχανισμούς ελέγχου πρόσβασης και κρυπτογράφησης σε επίπεδα, συμπεριλαμβανομένων των 802.1X, RADIUS, ACL, TACACS+ και ασφαλών πρωτοκόλλων διαχείρισης. Η πλεονασμός υλικολογισμικού και η ευρεία υποστήριξη πρωτοκόλλων βοηθούν στη διασφάλιση της μακροπρόθεσμης ασφάλειας και της ευελιξίας αναβάθμισης.
9. Ευελιξία εγκατάστασης & Συμμόρφωση με τα πρότυπα

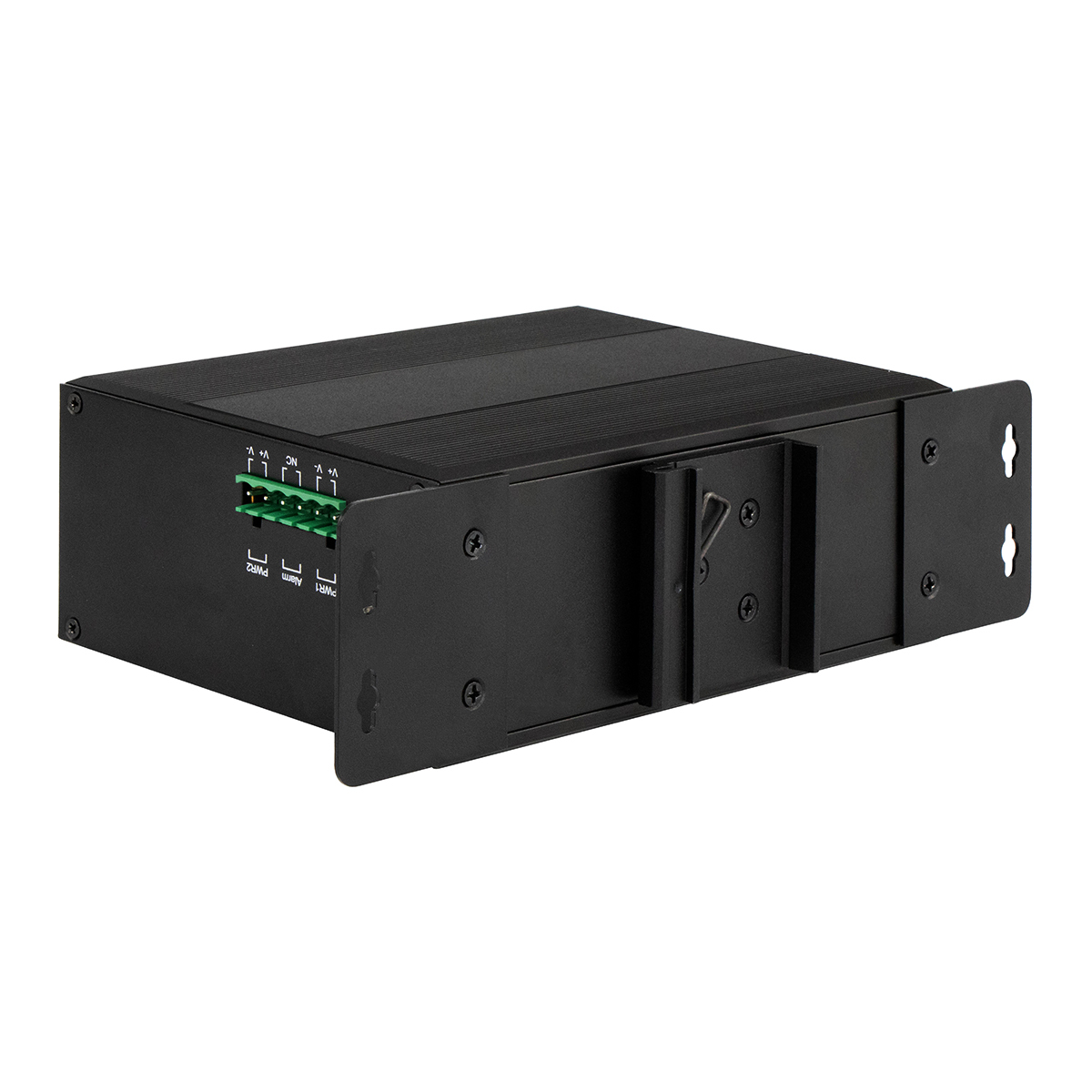

Σχεδιασμένο για τοποθέτηση σε ράγα DIN ή τοίχο, το συμπαγές περίβλημα ταιριάζει εύκολα σε ντουλάπια ελέγχου με περιορισμένο χώρο. Η συσκευή συμμορφώνεται με τα κύρια διεθνή πρότυπα ασφαλείας και EMC, διασφαλίζοντας αξιόπιστη λειτουργία σε παγκόσμιες βιομηχανικές αναπτύξεις.
Υποστήριξη επικοινωνίας μεγάλων αποστάσεων
Η οπτική διεπαφή υποστηρίζει αποστάσεις μετάδοσης έως και 120 km μέσω οπτικών ινών μονής λειτουργίας, ενώ οι θύρες Ethernet υποστηρίζουν τυπική καλωδίωση χαλκού για τοπικές συνδέσεις έως και 100 m, επιτρέποντας την κλιμακούμενη σχεδίαση δικτύου σε μεγάλους βιομηχανικούς χώρους.
Τυπικά σενάρια ανάπτυξης
1. Αυτόματη κατασκευή & Έλεγχος διεργασιών
Λειτουργεί ως κορμός επικοινωνίας για PLCs, αισθητήρες και συστήματα ελέγχου, υποστηρίζοντας την ανταλλαγή δεδομένων σε πραγματικό χρόνο που απαιτείται για τον έλεγχο της παραγωγής και την παρακολούθηση του εξοπλισμού.
2. Συστήματα μεταφορών και κυκλοφορίας
Χρησιμοποιείται σε ντουλάπια δρόμων, σιδηροδρομικά δίκτυα και συστήματα διαχείρισης κυκλοφορίας όπου η πλεονασμός δακτυλίου εξασφαλίζει τη συνεχή λειτουργία των δικτύων σηματοδότησης και ελέγχου.
3. Οπτικά ιδιωτικά και βιομηχανικά δίκτυα ευρείας ζώνης
Λειτουργεί ως κόμβος πρόσβασης ή συγκέντρωσης οπτικών ινών για ιδιωτικά δίκτυα επιχειρήσεων και βιομηχανιών, επιτρέποντας την επικοινωνία υψηλού εύρους ζώνης μεταξύ κατανεμημένων τοποθεσιών.
4. Απομακρυσμένες βιομηχανικές λειτουργίες
Υποστηρίζει τη συνδεσιμότητα δικτύου για γεωγραφικά διάσπαρτες εγκαταστάσεις όπως μονάδες επεξεργασίας νερού, χώρους εξόρυξης και ενεργειακές εγκαταστάσεις, επιτρέποντας την κεντρική παρακολούθηση και συντήρηση.
5. Δίκτυα υπαίθριας επιτήρησης και ασφάλειας
Παρέχει σταθερή πρόσβαση στο δίκτυο για κάμερες IP, σημεία ασύρματης πρόσβασης και εξοπλισμό παρακολούθησης που αναπτύσσονται σε εξωτερικά περιβάλλοντα ή περιβάλλοντα ασφαλείας.
6. Βιομηχανικές πανεπιστημιουπόλεις και πάρκα logistics
Δημιουργεί το επίπεδο πρόσβασης μεγάλων βιομηχανικών και εταιρικών δικτύων, υποστηρίζοντας τμηματοποιημένες αρχιτεκτονικές, ιεράρχηση υπηρεσιών και υψηλή πυκνότητα συσκευών.
Αξεσουάρ
|
Βιομηχανική οπτική μονάδα
|
|
OSPL1E06D-85
|
100BASE-FX (850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D (TX 1550 RX1310)
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX (1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D (TX 1550 RX1310)
|
|
Βιομηχανικό τροφοδοτικό DIN
|
|
IM-DAC220/DC48V2.5A
|
AC220V σε DC48V2.5A, -40℃～70℃
|
|
IM-DAC220/DC48V5A
|
AC220V σε DC48V5A, -40℃～70℃
|
|
IM-DAC220/DC48V10A
|
AC220V σε DC48V10A, -40℃～70℃
|
