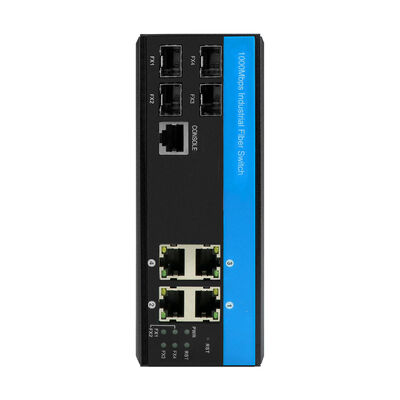

Ολυκόμ 8 θύρα 2.5G Fiber L2 Διαχειριζόμενος LAN Switch
Βασικά χαρακτηριστικά
1Πολυδιάστατη διαμόρφωση θύρας: 4 x 2.5Gbps θύρες SFP ινών (συμβατές SM/MM, μετάδοση 500m/120Km) + 4 x 10/100/1000M θύρες UTP RJ45 (αυτόματη ανίχνευση MDI/MDIX),που επιτρέπει την απρόσκοπτη ενσωμάτωση δικτύων ινών και χαλκού για βιομηχανικές συσκευές.
2. Προηγμένη υποστήριξη δακτυλικού και διαδεδομένου δέντρου: συμβατό με τα πρωτόκολλα ITU-T G.8032 Ethernet Protection Ring (EPR) και IEEE 802.1d STP/802.1w RSTP/802.1s MSTP,διασφάλιση της ταχείας αποκατάστασης του δικτύου (ιδανικό για τις διαμορφώσεις δακτυλικών δικτύων) και πρόληψη των βρόχων για κρίσιμες εφαρμογές.
3. Υψηλής αποδοτικότητας επεξεργασία δεδομένων: υιοθετεί μια λειτουργία αποθήκευσης και προώθησης μετάδοσης με καθυστέρηση προώθησης <10us, εύρος ζώνης συστήματος 28Gbps μη αποκλεισμού, ρυθμός προώθησης 20,83Mpps, πίνακα διευθύνσεων MAC 8K,4096 Ταυτότητες VLAN, και το buffer πακέτων 4Mb υποστηρίζει jumbo frames έως 9,6KB για ομαλή μετάδοση μεγάλων δεδομένων.
4. Αδύναμη προσαρμοστικότητα στο περιβάλλον: κυματοειδής μεταλλικός περίβλημα με προστασία από σκόνη IP40, προστασία από υπερεύματα 6KV (IEC 61000-4-5: διαφορικό ±2KV, κοινό ±6KV) και αντοχή σε ESD (±15KV αέρα,±6KV επαφή) και EFT (±6KV)Λειτουργεί σε θερμοκρασία εργασίας -40°C75°C και θερμοκρασία αποθήκευσης -40°C85°C, με 10%-95% μη συμπυκνωτική υγρασία, προσαρμόζεται σε σκληρές εξωτερικές και βιομηχανικές συνθήκες.
5. Ολοκληρωμένη διαχείριση δικτύου: Υποστηρίζει Web GUI, Cisco®-like CLI, SNMP v1/v2c/v3 και Telnet για διαισθητική ρύθμιση.3az Ενεργειακά αποδοτικό Ethernet (EEE) για βελτιστοποίηση ισχύος, καθώς και προηγμένες λειτουργίες δικτύου, συμπεριλαμβανομένων των VLAN (802.1q), της συγκέντρωσης δυναμικών/στατικών συνδέσεων (LACP), της ποιότητας εξυπηρέτησης και της καταστολής καταιγίδων.
6. Ασφάλεια και αξιοπιστία: Εξοπλισμένο με πολλαπλούς μηχανισμούς ασφαλείας ∆ΙΕΕΕ 802.1X ταυτοποίηση, RADIUS, ACL, TACACS +,και κρυπτογράφηση HTTPS/SSL/SSH v2 για την προστασία της πρόσβασης στο δίκτυο και της διαβίβασης δεδομένων. Υποστηρίζει αναβάθμιση λογισμικού μέσω TFTP / HTTP με εφεδρικότητα firmware, DHCP client / Relay / Snooping, RMON, MIB II και συμβατότητα IPv6 για μελλοντική προστασία.
7Ευέλικτη εγκατάσταση και συμμόρφωση: Υποστηρίζει τοποθέτηση Din-rail ή Wall, με συμπαγή διάσταση 15811560mm (καθαρό βάρος 0,75Kg) για εύκολη ενσωμάτωση σε στενά ντουλάπια ελέγχου.Συμμορφώνεται με το CE-EMC (EN 55032/55035), CE-LVD (EN IEC 62368-1), και FCC (47 CFR Μέρος 15 Υπομέρος Β Τάξη Β), που πληρούν αυστηρά βιομηχανικά πρότυπα.
8- Συνδεσιμότητα μακρινών αποστάσεων: Οι θύρες ινών υποστηρίζουν αποστάσεις μετάδοσης έως και 120 χλμ.ενώ οι θύρες RJ45 λειτουργούν με καλώδια CAT3/CAT4/CAT5 (10BASE-T) και CAT5+ (100/1000BASE-TX) για μήκος έως 100m· κατάλληλες για ανάπτυξη σε μεγάλη κλίμακα βιομηχανικών εγκαταστάσεων.
Τεχνικά δεδομένα
|
Ονομασία του προϊόντος
|
10/100/1000Mbps Διαχειριζόμενος βιομηχανικός διακόπτης ινών ((4F+4TP)
|
|
Αριθμός μοντέλου.
|
IM-FS440GW
|
|
Λιμάνι
|
4*100/1000/2500Mpbs θύρες SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
ΜΜ: 1310nm, 2Km; 850nm, 500 μέτρα
4*10/100/1000M UTP RJ45 ((Υποστήριξη αυτόματης ανίχνευσης MDI/MDIX)
|
|
Πρωτόκολλο
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
Δελτίο ΕΕ L 347 της 20.10.2013, σ.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
|
|
Εναλλακτικά χαρακτηριστικά
|
Τρόπος μετάδοσης: αποθήκευση και διαβίβαση
Ημερομηνία αποστολής: <10us
Διάταξη ζώνης συστήματος: 26Gbps (χωρίς κυκλοφοριακή συμφόρηση)
Μέγεθος DRAM: 128M
Μέγεθος φλας: 16M
Μέγεθος αποθήκευσης πακέτων: 4Mb
ΔΙΑΤΡΟΠΟΣ ΤΟΥ ΚΑΤΑΛΟΥ: 4096
Μέγεθος πίνακα διευθύνσεων MAC: 8K
Jumbo Frame: 9.6KB
|
|
Δικτυακά μέσα
|
10BASE-T: CAT3, CAT4, CAT5 μη προστατευμένο στρεβλωμένο ζευγάρι ((≤ 100m)
100/1000BASE-TX: CAT5 ή υψηλότερο προστατευμένο στρεβλωμένο ζεύγος (≤ 100m)
|
|
Φώτα LED
|
Ηλεκτρική ενέργεια, δίκτυο, ίνες
Δύναμη
Πορτοκαλί: Link/ACT
Πράσινο: 1000M ταχύτητα δικτύου ((εκκενώθηκε όταν είναι 100Mb/s)
Φύλλα: FX1/FX2/FX3/FX4
|
|

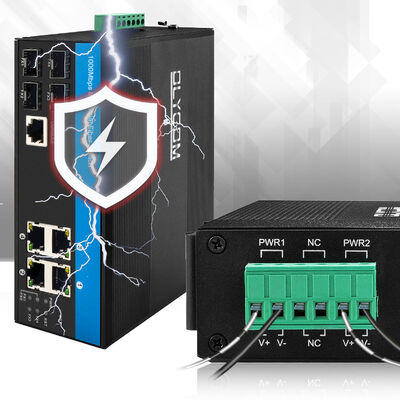

Ηλεκτρική τροφοδοσία
|
Επαναχρηματοδοτούμενη είσοδος DC12V ~ DC52V, συνήθως DC12V/DC24V/DC48V
Αντίστροφη σύνδεση: υποστήριξη
|
|
Κατανάλωση ενέργειας
|
Πλήρης φόρτιση ≤ 5W
|
|
Περιβάλλον
|
Θερμοκρασία λειτουργίας: -40°C ∼75°C
Θερμοκρασία αποθήκευσης: -40°C ∼85°C
Εργασιακή υγρασία: 10%~90%, μη συμπυκνωτική
Ενυδάτωση αποθήκευσης: 10%~95%, μη συμπυκνωτική
|
|
Βιομηχανικά πρότυπα
|
ESD: IEC61000-4-2, αέρας ±15KV, επαφή ±6KV
ΕΠΤ: IEC61000-4-4, Γενική ±6KV
Επεξεργασία του ηλεκτρικού συστήματος
|
|
Πιστοποίηση
|
Ειδικότερα, τα συστήματα που χρησιμοποιούνται για την παρακολούθηση των οχημάτων είναι τα εξής:
Το σημείο 6.2.3 αντικαθίσταται από το ακόλουθο κείμενο:
Ειδικότερα, το σημείο 6.2.3 του παρόντος παραρτήματος δεν εφαρμόζεται.2022
Ειδικότερα, το σημείο 6.2.4.1 του παρόντος παραρτήματος ισχύει για τα οχήματα με κινητήρα.2020
Η FCC: 47 CFR FCC Μέρος 15 Υπομέρος Β (Τάξη Β) ANSI C63.4: 2014
|
|
Μηχανικές πληροφορίες
|
Κέλυφος: κυματοειδής μεταλλικός κέλυφος, βαθμός IP40
Μέγεθος: 158*115*60mm
Μέθοδος τοποθέτησης: τοποθέτηση σε σιδηροτροχιά/στοίχο
Βάρος: 0,75Kg/0,9Kg (καθαρό/ακαθάριστο)
|
|
Εγγύηση
|
3 έτη, τεχνική υποστήριξη καθ' όλη τη διάρκεια της ζωής
|
Σύνοψη
Το Olycom IM-FS440GW είναι ένας υψηλής απόδοσης L2+ Ring Managed Industrial Ethernet Switch σχεδιασμένος για σταθερή και αξιόπιστη σύνδεση δικτύου σε σκληρά βιομηχανικά περιβάλλοντα.
Featuring 4 x 100/1000/2500Mbps SFP fiber ports (supporting single-mode/multi-mode fiber with transmission distances from 500m to 120Km) and 4 x auto-sensing 10/100/1000Mbps UTP RJ45 ports (all compatible with MDI/MDIX), παρέχει ευέλικτη σύνδεση ινών με χαλκό για διάφορες βιομηχανικές συσκευές.
Σχεδιασμένο να αντέχει σε ακραίες συνθήκες, ο διακόπτης λειτουργεί σε θερμοκρασία από -40°C έως 75°C, διαθέτει προστασία IP40,και είναι εξοπλισμένο με προστασία από υπερτάσεις Ethernet 6KV ̇ που πληροί τις απαιτήσεις EMC βιομηχανικής κλάσης και συμμορφώνεται με τα πρότυπα FCC και CE.
Με εύρος ζώνης συστήματος μη αποκλεισμού 28Gbps και υποστήριξη προηγμένων πρωτοκόλλων δακτυλικού δικτύου, εξασφαλίζει αποτελεσματική μετάδοση δεδομένων και ταχεία αποκατάσταση σφαλμάτων,καθιστώντας την ιδανική επιλογή για κρίσιμες βιομηχανικές υποδομές και ανάπτυξη δικτύων.
Εφαρμογή
1. Συστήματα κατασκευής και ελέγχου
Σχεδιασμένη για να λειτουργεί στον πυρήνα των βιομηχανικών δικτύων ελέγχου, η συσκευή συνδέει εξοπλισμό αυτοματισμού όπως PLC, αισθητήρες και ελεγκτές,που επιτρέπουν τη συνεχή ανταλλαγή δεδομένων που απαιτούνται για τον έλεγχο σε πραγματικό χρόνο, διαγνωστική συστήματος και ορατότητα παραγωγής.
20 Δρόμοι, Σιδηρόδρομοι και Δίκτυα Μεταφορών
Συχνά χρησιμοποιούνται στις υποδομές μεταφορών, συμπεριλαμβανομένων των θυρών ελέγχου κυκλοφορίας και των σιδηροδρομικών συστημάτων επικοινωνίας.Δίκτυο με βάση δαχτυλίδι με μηχανισμούς ταχείας ανάκτησης διασφαλίζει ότι οι διαδρομές δεδομένων παραμένουν διαθέσιμες ακόμη και όταν εμφανίζονται αποτυχίες σύνδεσης.
3Ιδιωτικά δίκτυα που τροφοδοτούνται από ίνες και δίκτυα επιπέδου μεταφορέα
Ενσωματώνονται σε οπτικές ραχοκοκαλιές και ιδιωτικά ευρυζωνικά δίκτυα όπου η σύνδεση με ίνες είναι απαραίτητη.Οι υψηλής ταχύτητας διεπαφές SFP επιτρέπουν την αποτελεσματική μετάδοση μεγάλων όγκων δεδομένων σε μεγάλες αποστάσεις μεταξύ κατανεμημένων κόμβων δικτύου.
4Διανεμημένα περιουσιακά στοιχεία και εξ αποστάσεως λειτουργίες
Υποστηρίζει βιομηχανικές εγκαταστάσεις που εκτείνονται σε ευρείες γεωγραφικές περιοχές, όπως υδρολογικές εγκαταστάσεις, εγκαταστάσεις εξόρυξης και υποδομές ενέργειας.Αξιόπιστη συνδεσιμότητα σε συνδυασμό με δυνατότητες απομακρυσμένης διαχείρισης απλοποιεί την εποπτεία του συστήματος και μειώνει τις προσπάθειες συντήρησης επί τόπου.
5Εξωτερικές εγκαταστάσεις παρακολούθησης και ασφάλειας
Χρησιμοποιείται σε εξωτερικούς χώρους για υποστήριξη IP καμερών, ασύρματων σημείων πρόσβασης και αισθητήρων ασφαλείας.και ακραίες θερμοκρασίες επιτρέπει συνεχή λειτουργία σε περιβαλλοντικά περιβάλλοντα χωρίς επίβλεψη.
6Μεγάλης κλίμακας βιομηχανικά δίκτυα
Λειτουργεί ως σταθερό επίπεδο πρόσβασης ή συγκέντρωσης για πανεπιστημιουπόλεις επιχειρήσεων, κέντρα εφοδιαστικής και βιομηχανικά πάρκα.να επιτρέπεται η αποτελεσματική λειτουργία διαφόρων υπηρεσιών σε κοινό βιομηχανικό δίκτυο.
Γενικές ερωτήσεις
1Αν είναι δυνατόν να γράψω την ετικέτα όπως θέλω;
Α: Ναι, παρακαλώ στείλτε το περιεχόμενο και τη μορφή, θα εκτυπώσουμε ένα δείγμα για επιβεβαίωση.
Η ετικέτα τοποθετείται συνήθως στο πλευρικό πάνελ.

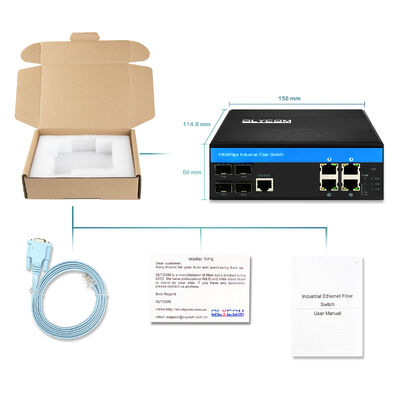

2Ποια είναι η λίστα με τα πράγματα;
Α: Υπάρχει μια συσκευή, προστατευτικό αφρό, ένα εγχειρίδιο χρήσης, μια κάρτα εγγύησης και ένα καλώδιο κονσόλας στο κουτί.
Αλλά οι μονάδες SFP και η παροχή ρεύματος δεν περιλαμβάνονται, παρακαλώ αγοράστε το από εμάς ξεχωριστά.
3Πώς μπορώ να πάρω μια μονάδα δείγματος για εξέταση;
Α: Έχουμε πολλά καταστήματα στο Amazon. Παρακαλούμε αναζητήστε το εμπορικό μας σήμα Olycom ή τα ονόματα μοντέλων αν γνωρίζετε.
Είστε επίσης ευπρόσδεκτοι να συζητήσετε μαζί μας για μια τυποποιημένη αγορά.
4Οι διακόπτες σας υποστηρίζουν κανένα πρωτόκολλο δαχτυλίδι;
Α: Ναι, οι διακόπτες μας υποστηρίζουν STP/RSTP/MSTP και ERPS για τη διαμόρφωση δακτυλίων.
