Olycom 8 Port Hardened Gigabit Ethernet Switch
1. Βασικά Χαρακτηριστικά
Ευέλικτη Διαμόρφωση Θυρών
2x θύρες οπτικών ινών SFP 1000Mbps (υποστηρίζει οπτικές ίνες SM/MM με μετάδοση 500m–120Km) + 6x θύρες RJ45 αυτόματης ανίχνευσης 10/100/1000Mbps, επιτρέποντας ευέλικτη συνδεσιμότητα fiber-to-UTP για διάφορες βιομηχανικές συσκευές
Ανθεκτικότητα σε Σκληρά Περιβάλλοντα
Προστασία από υπερτάσεις Ethernet 6KV και βαθμός IP40, προστατεύοντας από ηλεκτρικές παρεμβολές, σκόνη και σκληρές εξωτερικές συνθήκες για αδιάλειπτη λειτουργία

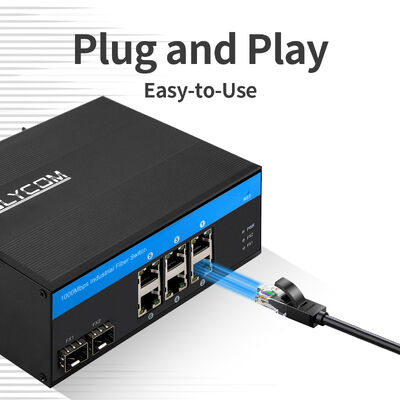

Απρόσκοπτη Συμβατότητα Plug-and-Play
Υποστηρίζει Auto MDI/MDIX, εξαλείφοντας την ανάγκη για καλώδια crossover και εξασφαλίζοντας εύκολη σύνδεση με διάφορες συσκευές δικτύου
Τυποποιημένος Έλεγχος Ροής
Λειτουργία full-duplex συμβατή με IEEE 802.3x και λειτουργία half-duplex με πρότυπο Back pressure, αποτρέποντας την απώλεια δεδομένων κατά τη διάρκεια μεταδόσεων υψηλής κυκλοφορίας
Αποτελεσματική Επεξεργασία Δεδομένων
Μηχανισμός μεταγωγής store-and-forward, εύρος ζώνης συστήματος 14Gbps μη αποκλειστικό, ρυθμός προώθησης 10.416Mmps, πίνακας διευθύνσεων MAC 4K και buffer πακέτων 1.75Mb για ομαλή ροή δεδομένων χαμηλής καθυστέρησης

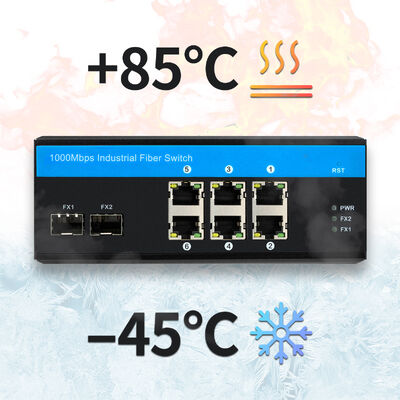

Ανθεκτικότητα σε Ακραίες Θερμοκρασίες
Λειτουργεί σε θερμοκρασία λειτουργίας -40～75°C και θερμοκρασία αποθήκευσης -40～85°C, προσαρμοζόμενο σε ακραίο κρύο, ζέστη και διακυμάνσεις θερμοκρασίας σε βιομηχανικές ρυθμίσεις
Ανθεκτικότητα Ισχύος
Ευρεία είσοδος διπλής ισχύος DC 12-52V με προστασία αντίστροφης σύνδεσης και κατανάλωση ισχύος χωρίς φορτίο 5W, εξισορροπώντας τη σταθερότητα, την ενεργειακή απόδοση και την προστασία από σφάλματα καλωδίωσης
Συμμόρφωση Βιομηχανικού Βαθμού
Πληροί τις βιομηχανικές απαιτήσεις EMC, τα πρότυπα FCC/CE και τις πιστοποιήσεις EN 50121-4 (σιδηροδρομική κυκλοφορία) / NEMA-TS2 (έλεγχος κυκλοφορίας). ανθεκτικό σε κραδασμούς, κλονισμούς και ελεύθερη πτώση σύμφωνα με τη σειρά IEC 60068
Ευέλικτη Εγκατάσταση
Συμπαγές κυματοειδές μεταλλικό κέλυφος (158x115x60mm) με επιλογές τοποθέτησης σε ράγα Din/τοίχο, που ταιριάζει σε σφιχτά ντουλάπια ελέγχου και απομακρυσμένες βιομηχανικές εγκαταστάσεις.
2. Τεχνικά Δεδομένα
|
Όνομα Προϊόντος
|
Βιομηχανικός Διακόπτης Οπτικών Ινών 10/100/1000Mbps (2F+6TP)
|
|
Αριθμός Μοντέλου
|
IM-FS260GE
|
|
Θύρα
|
1x θύρες SFP 1000Mpbs
SM: 1310nm/1550nm, 20Km
1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500m
6x10/100/1000M UTP RJ45(Υποστήριξη αυτόματης ανίχνευσης MDI/MDIX)
|
|
Χαρακτηριστικά μεταγωγής
|
Λειτουργία μετάδοσης: αποθήκευση και προώθηση
Εύρος ζώνης συστήματος: 16Gbps (χωρίς μποτιλιάρισμα)
Ρυθμός προώθησης: 11.904Mmps
MAC: 4K
Μέγεθος buffer πακέτων: 1.75Mb
|
|
Δίκτυο μέσων
|
10BASE-T: CAT3, CAT4, CAT5 μη θωρακισμένο ζεύγος συστραμμένου καλωδίου (≤100m)
100/1000BASE-TX: CAT5 ή παραπάνω θωρακισμένο ζεύγος συστραμμένου καλωδίου (≤100m)
Θύρα SFP, απόσταση μετάδοσης: 20Km, 40Km, 60Km, 80Km, 100Km
|
|
LED
|
Ισχύς, δίκτυο, οπτικές ίνες
|
|
Τροφοδοσία
|
Τάση εισόδου: DC 12-52V
Ισχύς χωρίς φορτίο: 5W
Αντίστροφη σύνδεση: υποστήριξη
|
|
Περιβάλλον
|
Θερμοκρασία λειτουργίας: -40～75°C
Θερμοκρασία αποθήκευσης: -40～85°C
Υγρασία λειτουργίας: 10%～90%, μη συμπυκνωμένη
Υγρασία αποθήκευσης: 10%～95%, μη συμπυκνωμένη
|
|
Βιομηχανικά Πρότυπα
|
EMI: FCC Part 15 Subpart B Class A, EN 55022 Class A
EMS: EN 61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 3, EN 61000-4-6 (CS) Level 3, EN 61000-4-8
Έλεγχος Κυκλοφορίας: NEMA-TS2
Δόνηση: IEC 60068-2-6
Ελεύθερη πτώση: IEC 60068-2-32
Κλονισμός: IEC 60068-2-27
Σιδηροδρομική Κυκλοφορία: EN 50121-4
|
|
Ασφάλεια
|
Σήμανση CE, εμπορική
CE/LVD EN60950
|
|
Μηχανικές πληροφορίες
|
Κέλυφος: Κυματοειδές μεταλλικό κέλυφος
Κατηγορία ασφαλείας: IP40
Διάσταση: 158 x 115x 60mm
Μέθοδος τοποθέτησης: Τοποθέτηση σε ράγα Din/Τοίχο
|
|
Εγγύηση
|
Αντικατάσταση εντός 1 έτους; 3 χρόνια επισκευή
|
3. Επισκόπηση
Το Olycom IM-FS260GE είναι ένας ανθεκτικός βιομηχανικός διακόπτης οπτικών ινών 10/100/1000 Mbps σχεδιασμένος για αξιόπιστη λειτουργία σε σκληρά περιβάλλοντα.
Διαθέτοντας 2 x θύρες οπτικών ινών SFP 1000Mbps και 6 x θύρες RJ45 αυτόματης ανίχνευσης 10/100/1000Mbps, υποστηρίζει τόσο οπτικές ίνες single-mode (SM) όσο και multi-mode (MM) με αποστάσεις μετάδοσης που κυμαίνονται από 500m έως 120Km, μαζί με συνδέσεις twisted-pair έως 100m.
Σχεδιασμένο για να πληροί τις απαιτήσεις βιομηχανικού βαθμού, λειτουργεί σε ένα ευρύ φάσμα θερμοκρασιών -40～75°C, δέχεται είσοδο διπλής ισχύος DC 12-52V ευρείας τάσης (με προστασία αντίστροφης σύνδεσης) και διαθέτει βαθμό προστασίας IP40.
Συμβατό με FCC, CE και πολλαπλά βιομηχανικά πρότυπα (όπως EMC, NEMA-TS2 και EN 50121-4), ο διακόπτης υιοθετεί ένα κυματοειδές μεταλλικό κέλυφος και υποστηρίζει τοποθέτηση σε ράγα Din/τοίχο, εξασφαλίζοντας συνεχή και σταθερή απόδοση για συστήματα αυτοματισμού.
4. Εφαρμογή
Ιδανικό για κρίσιμα βιομηχανικά σενάρια, το IM-FS260GE χρησιμοποιείται ευρέως σε διάφορους τομείς, όπως μεταφορές, ηλεκτρική ενέργεια, μεταλλουργία, εξόρυξη άνθρακα, πετροχημικά και επεξεργασία νερού.
Λειτουργεί ως βασικό στοιχείο δικτύωσης για βιομηχανικό εξοπλισμό ελέγχου, εξοπλισμό αποθήκευσης, συσκευές προβολής και βιομηχανικά συστήματα μετατροπέων οπτικών ινών.
Η ικανότητά του να αντέχει σε ακραίες θερμοκρασίες, διακυμάνσεις τάσης και σκληρούς περιβαλλοντικούς παράγοντες το καθιστά κατάλληλο για τη σύνδεση συσκευών σε αυτοματοποιημένες γραμμές παραγωγής, συστήματα απομακρυσμένης παρακολούθησης και έργα υποδομής όπου η αξιοπιστία και η ανθεκτικότητα είναι υψίστης σημασίας.
Είτε αναπτύσσεται σε υπόγειες ανθρακωρυχεία, υπαίθριους σταθμούς παραγωγής ενέργειας ή πετροχημικά εργοστάσια, αυτός ο διακόπτης δικτύου εξασφαλίζει σταθερή επικοινωνία δεδομένων για την υποστήριξη της ομαλής λειτουργίας των βιομηχανικών συστημάτων.
5. Αξεσουάρ
|
Βιομηχανική Οπτική Μονάδα
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX(1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U(TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D(TX 1550 RX1310)
|
|
Βιομηχανικό Τροφοδοτικό DIN
|
|
IM-DAC220/DC12V1.67A
|
AC220V σε DC12V1.67A, -30℃～70℃
|
|
IM-DAC220/DC24V1A
|
AC220V σε DC24V1A, -30℃～70℃
|
