Ολυκόμ 8 Port Industrial CCTV PoE Switch
1Βασικά χαρακτηριστικά

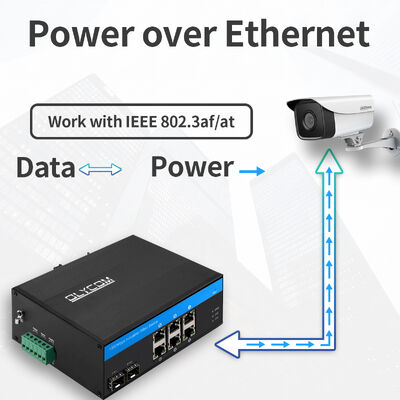

Gigabit PoE για βιομηχανικές εξοπλιστικές συσκευές
Έξι θύρες RJ45 10/100/1000Mbps υποστηρίζουν το IEEE 802.3af/at, παρέχοντας έως 30W ανά θύρα με συνολικό προϋπολογισμό PoE 180W, επιτρέποντας την άμεση παροχή ενέργειας για κάμερες IP, ασύρματα σημεία πρόσβασης,και βιομηχανικοί τερματικοί σταθμοί με δυνατότητα PoE.
Δύο Gigabit Fiber Uplinks
Δύο υποδομές SFP 1000Mbps υποστηρίζουν μονάδες πολυμέτωπων και μονομέτωπων ινών, επεκτείνοντας τη μετάδοση δικτύου από εκατοντάδες μέτρα σε πάνω από 100 χιλιόμετρα,ιδανικό για κατανεμημένα και ευαίσθητα στο θόρυβο βιομηχανικά περιβάλλοντα.
Βιομηχανική αξιοπιστία και προστασία
Σχεδιασμένος για σκληρές συνθήκες, ο διακόπτης υποστηρίζει λειτουργία από -40 ° C έως +75 ° C, διαθέτει προστασία από υπερτάσεις Ethernet 6kV και συμμορφώνεται με τα βιομηχανικά πρότυπα EMC, δονήσεων, συγκρούσεων και σιδηροδρομικής κυκλοφορίας.
Σταθερή μη μπλοκαριστική απόδοση διακόπτη
Μια αρχιτεκτονική μετατροπής αποθήκευσης και προώθησης με εύρος ζώνης συστήματος 16Gbps εξασφαλίζει ομαλή, χωρίς συμφόρηση προώθηση βίντεο, δεδομένων και κίνησης ελέγχου.
Ευφυής ανίχνευση και ασφάλεια PoE
Ανακαλύπτει αυτόματα συσκευές που τροφοδοτούνται από PoE για την αποφυγή ζημιών σε συσκευές που δεν τροφοδοτούνται από PoE, εξασφαλίζοντας ασφαλή και αξιόπιστη παροχή ενέργειας.
Ευέλικτες επιλογές ισχύος και εγκατάστασης
Τροφοδοτείται από είσοδο 48V συνεχούς ρεύματος, με υποστήριξη για DIN-rail και τοίχο τοποθέτησης, επιτρέποντας εύκολη ανάπτυξη σε ντουλάπια ελέγχου, οδικά περιφράγματα και εξωτερικά κουτιά.
Σχεδιασμός χωρίς ανεμιστήρα και χωρίς συντήρηση
Ο φυσικός σχεδιασμός ψύξης εξαλείφει τους κινδύνους αποτυχίας του ανεμιστήρα και μειώνει τις απαιτήσεις συντήρησης, επιτρέποντας σιωπηλή, μακροχρόνια λειτουργία.
2Τεχνικά δεδομένα
|
Ονομασία του προϊόντος
|
10/100/1000Mbps Βιομηχανικός PoE Fiber Switch ((2F+6TP)
|
|
Αριθμός μοντέλου.
|
IM-FP266GE
|
|
Λιμάνι
|
2x1000M SFP ίνες
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
ΜΜ: 1310nm, 2Km; 850nm, 500 μέτρα
6x10/100/1000M UTP RJ45 ((Υποστήριξη αυτόματης ανίχνευσης MDI/MDIX)
1x6-PIN ενεργειακό τερματικό μπλοκ
|
|
Πρωτόκολλο
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
Ηλεκτρονικές συσκευές
IEEE 802.3 σε 30W ((PoE+)
|
|
Εναλλακτικά χαρακτηριστικά
|
Τρόπος μετάδοσης: αποθήκευση και διαβίβαση
Ημερομηνία αποστολής: <10us
Διάταξη ζώνης συστήματος: 18Gbps (μη κυκλοφοριακή συμφόρηση)
Ταχύτητα διαβίβασης: 11.904Mmps
4K.
Μέγεθος μπουφέρα πακέτου: 1.75Mb
|
|
Δικτυακά μέσα
|
10BASE-T: CAT3, CAT4, CAT5 μη προστατευμένο στρεβλωμένο ζευγάρι ((≤ 100m)
100/1000BASE-TX: CAT5 ή υψηλότερο προστατευμένο στρεβλωμένο ζεύγος (≤ 100m)
|
|
Φώτα LED
|
Δύναμη, ίνες, δίκτυο, PoE
Δύναμη
Φύλλα: FX1, FX2
Ενεργό: μετάδοση κανονική.
Εκκενωμένη: η μετάδοση δεν είναι φυσιολογική (ελαττωματική οπτική μονάδα ή αποσυνδεδεμένη)
Πορτοκαλί χαλκό: δείκτης PoE
Το PoE δουλεύει
Ακύρωση: Η συσκευή PoE δεν λειτουργεί ή είναι μη PoE.
Χάλκινο πράσινο: δείκτης ταχύτητας
Ενεργο: ταχύτητα μετάδοσης 1000Mbps
Κλείδωμα: σε μετάδοση
Εκκενωμένο:Αποσυνδεδεμένο ή ταχύτητα λειτουργίας 10/100Mbps
|
|
Κατανάλωση ενέργειας
|
Πλήρης φόρτιση χωρίς PoE≤5W
|
|
Ηλεκτρική τροφοδοσία
|
Η τάση εισόδου τροφοδοσίας PoE: 48V (μέγιστο 52V)
Ενιαία ισχύς πηγής PoE ισχύς εξόδου: 30W (έδρα 1~6)
Συνολικός προϋπολογισμός: 180W
Η τάση εξόδου PoE: 48V
Αντίστροφη σύνδεση: υποστήριξη
|
|
Καλωδίωση PoE
|
1/2 (V+), 3/6 (V-)
|
|
Περιβάλλον
|
Θερμοκρασία λειτουργίας: -40°C ∼75°C
Θερμοκρασία αποθήκευσης: -40°C ∼85°C
Εργασιακή υγρασία: 10%~90%, μη συμπυκνωτική
Ενυδάτωση αποθήκευσης: 10%~95%, μη συμπυκνωτική
|
|
Βιομηχανικά πρότυπα
|
ESD: IEC61000-4-2, αέρας ±15KV, επαφή ±6KV
ΕΠΤ: IEC61000-4-4, Γενική ±6KV
Επεξεργασία του ηλεκτρικού συστήματος
|
|
Πιστοποίηση
|
Ειδικότερα, τα συστήματα που χρησιμοποιούνται για την παρακολούθηση των οχημάτων είναι τα εξής:
Το σημείο 6.2.3 αντικαθίσταται από το ακόλουθο κείμενο:
Ειδικότερα, το σημείο 6.2.3 του παρόντος παραρτήματος δεν εφαρμόζεται.2022
Ειδικότερα, το σημείο 6.2.4.1 του παρόντος παραρτήματος ισχύει για τα οχήματα με κινητήρα.2020
Η FCC: 47 CFR FCC Μέρος 15 Υπομέρος Β (Τάξη Β) ANSI C63.4: 2014
|
|
Μηχανικές πληροφορίες
|
Κέλυφος: κυματοειδής μεταλλικός κέλυφος, βαθμός IP40
Μέγεθος: 158*115*60mm
Μέθοδος τοποθέτησης: τοποθέτηση σε σιδηροτροχιά/στοίχο
Βάρος: 0,75Kg/0,9Kg (καθαρό/ακαθάριστο)
|
|
Εγγύηση
|
3 έτη, τεχνική υποστήριξη καθ' όλη τη διάρκεια της ζωής
|
3. Σύνοψη
Ο Olycom IM-FP266GE είναι ένας διακόπτης Gigabit PoE βιομηχανικής ποιότητας που έχει σχεδιαστεί για περιβάλλοντα που απαιτούν υψηλή αξιοπιστία, σύνδεση με ίνες μεγάλης απόστασης και σταθερή παροχή ενέργειας PoE.
Με 6 θύρες Ethernet PoE Gigabit και 2 uplinks SFP Gigabit, παρέχει μια ευέλικτη αρχιτεκτονική δικτύου για την τροφοδοσία και σύνδεση IP καμερών, ασύρματων σημείων πρόσβασης,και βιομηχανικές συσκευές Ethernet σε σκληρές υπαίθριες και βιομηχανικές εγκαταστάσεις.
Κατασκευασμένο με ένα ανθεκτικό θήκη κυματοειδούς μετάλλου IP40, ευρύ εύρος θερμοκρασίας λειτουργίας από -40 °C έως +75 °C και προστασία EMC βιομηχανικού επιπέδου, το IM-FP266GE εξασφαλίζει συνεχή,σταθερή λειτουργία σε συστήματα αυτοματισμού, τα δίκτυα μεταφορών και τις υποδομές κρίσιμης σημασίας.
4Εφαρμογή
Συστήματα παρακολούθησης και ασφάλειας ιδιοκτησίας
Ιδανικό για την τροφοδότηση και τη σύνδεση βιομηχανικών και εξωτερικών καμερών IP σε έξυπνες πόλεις, εργοστάσια, πανεπιστημιουπόλεις και κόμβους μεταφορών.
Δίκτυα Βιομηχανικής Αυτοματοποίησης
Αξιόπιστη σύνδεση Ethernet και PoE για PLC, αισθητήρες, ελεγκτές και συσκευές πεδίου σε συστήματα παραγωγής και ελέγχου διαδικασιών.
Μεταφορές & Ελέγχος της κυκλοφορίας
Κατάλληλο για οδικά ντουλάπια, σιδηροδρομικά συστήματα και δίκτυα παρακολούθησης της κυκλοφορίας που απαιτούν ανθεκτική PoE και συνδεσιμότητα με ίνες.
Ενέργεια και υποδομές κοινής ωφέλειας
Υποστηρίζει υποσταθμούς, αιολικά πάρκα και συστήματα παρακολούθησης κοινής ωφέλειας, όπου είναι απαραίτητη η μακρινή ίνωση και η σταθερή PoE.
Εγκατάσταση σε εξωτερικό και σκληρό περιβάλλον
Σχεδιασμένο για ακραίες θερμοκρασίες, ηλεκτρικό θόρυβο και δονήσεις, καθιστώντας το ιδανικό για απομακρυσμένες και εξωτερικές βιομηχανικές εγκαταστάσεις.
Πληροφορίες για τα κιβώτια αποστολής
Μέγεθος προϊόντος: 15,8*11,5*6cm
Μέγεθος εσωτερικού κουτιού: 25,3*20,8*8cm
Βάρος του προϊόντος: 0,75Kg
Βάρος συσκευασίας: 0,9Kg
Μέγεθος κυριότερου κουτιού: 55,5*40*41cm
Ποσότητα συσκευασίας: 20pcs
Βάρος συσκευασίας: 20Kg
5Συσκευές
|
Βιομηχανική οπτική μονάδα
|
|
Επικαιροποιημένο
|
1000BASE-SX
|
|
Επικαιροποιημένο
|
1000BASE-SX ((1310nm)
|
|
Εφαρμογή του παρόντος κανονισμού.
|
1000BASE-LX
|
|
Επικαιροποιημένο
|
1000BASE-EX
|
|
ΟΣΒΛ1Γ20Δ-35
|
1000BASE-BX-U ((TX 1310 RX1550)
|
|
ΟΣΒΛ1Γ20Δ-53
|
1000BASE-BX-D ((TX 1550 RX1310)
|
|
Βιομηχανική παροχή ενέργειας DIN
|
|
Δοκιμαστική μονάδα
|
AC220V έως DC48V2.5A, -40°C ̇ 70°C
|
|
Δοκιμαστική μονάδα
|
Δοκιμαστικό σύστημα
|
|
Δοκιμαστικό σύστημα
|
Δοκιμαστική ενέργεια
|
6. Ενημερωτικά ερωτήματα
1Σε ποιο τσιπ βασίζεται;
Ολυκόμ: Realtek
2Μπορώ να το προσαρμόσω;
Ολυκόμ:
Υποστηρίζουμε υπηρεσίες OEM όπως λογότυπο, όνομα μοντέλου, ετικέτα, μάσκα PVC και εξαρτήματα προϊόντος (συσκευή τοποθέτησης, μπλοκ τερματικού ισχύος κλπ.)
3- Τα καταφέρατε;
Ολυκόμ:
Είναι απλά plug-and-play, αλλά έχουμε ένα διαχειριζόμενο μοντέλο ((IM-FP266GM)
4- Έχεις κανένα πιστοποιητικό;
Ναι, η εταιρεία μας είναι πιστοποιημένη ISO9001.
Έχουμε πιστοποιητικά CE/FCC/RoHS/E-mark/CCC για τα μοντέλα μας.
5Υποστηρίζετε το OEM & ODM;
Αυτό είναι το ανταγωνιστικό μας πλεονέκτημα.
