8 θύρες Gigabit PoE Fiber Switch
1Βασικά χαρακτηριστικά

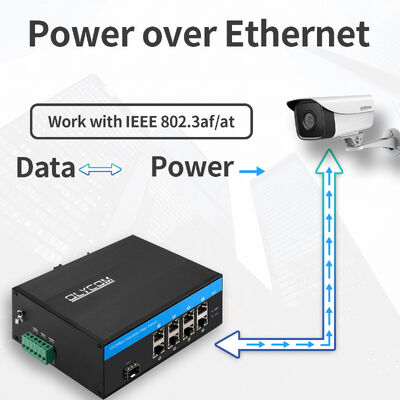

1. Υψηλής ισχύος Gigabit PoE έξοδος
Οκτώ θύρες RJ45 10/100/1000Mbps υποστηρίζουν το IEEE 802.3af/at, παρέχοντας έως και 30W ανά θύρα με συνολικό προϋπολογισμό PoE 240W, επιτρέποντας την άμεση παροχή ενέργειας σε κάμερες IP, ασύρματα σημεία πρόσβασης,και βιομηχανικές συσκευές με δυνατότητα PoE.
2. Gigabit Fiber Uplink για τη μετάδοση μεγάλων αποστάσεων
Η ενσωματωμένη θέση SFP 1000Mbps υποστηρίζει μονάδες πολυμέθοδος και μονομέθοδος ινών, επεκτείνοντας τη συνδεσιμότητα δικτύου από εκατοντάδες μέτρα έως 100 χιλιόμετρα,ιδανικό για κατανεμημένα εξωτερικά και βιομηχανικά δίκτυα.
3- Βιομηχανική αξιοπιστία και προστασία του σκληρού περιβάλλοντος
Σχεδιασμένο για να αντέχει σε ακραίες συνθήκες, ο διακόπτης υποστηρίζει λειτουργία από -40 °C έως +75 °C, διαθέτει προστασία από υπερτάσεις 6kV Ethernet,και συμμορφώνεται με τα βιομηχανικά πρότυπα EMC και δονήσεων για σταθερή μακροπρόθεσμη απόδοση.
4. Δυναμικό μετατροπής χωρίς μπλοκάρισμα
Μια αρχιτεκτονική αποθήκευσης και προώθησης με υψηλή χωρητικότητα μεταγωγής εξασφαλίζει την ομαλή προώθηση της κίνησης βίντεο, δεδομένων και ελέγχου χωρίς συμφόρηση, ακόμη και υπό πλήρες φόρτο PoE.
5. Ευρεία συμβατότητα & Plug-and-play σχεδιασμός
Υποστηρίζει Auto MDI / MDIX, έλεγχο ροής και πρότυπα πρωτόκολλα Ethernet, επιτρέποντας την απρόσκοπτη ολοκλήρωση με την υπάρχουσα υποδομή δικτύου.
6. Ευέλικτες επιλογές ισχύος και εγκατάστασης
Λειτουργεί με μια είσοδο ισχύος PoE 48V DC, με υποστήριξη DIN-rail και τοίχου για εύκολη εγκατάσταση σε ντουλάπια ελέγχου, περιφράξεις στο δρόμο και εξωτερικά κουτιά.
7Χωρίς ανεμιστήρα, χωρίς συντήρηση
Ο φυσικός σχεδιασμός ψύξης εξαλείφει τους κινδύνους αποτυχίας των ανεμιστήρων και εξασφαλίζει αθόρυβη λειτουργία χωρίς συντήρηση σε βιομηχανικά περιβάλλοντα.
2. Προδιαγραφή
|
Ονομασία του προϊόντος
|
10/100/1000Mbps Βιομηχανικός διακόπτης ινών POE (1F+8TP)
|
|
Αριθμός μοντέλου.
|
IM-FP188GE
|
|
Λιμάνι
|
1x 1000Mpbs θύρες SFP
SM: 1310nm/1550nm, 20χλμ.
1490nm/1550nm, 40~120Km
ΜΜ: 1310nm, 2Km; 850nm, 500m

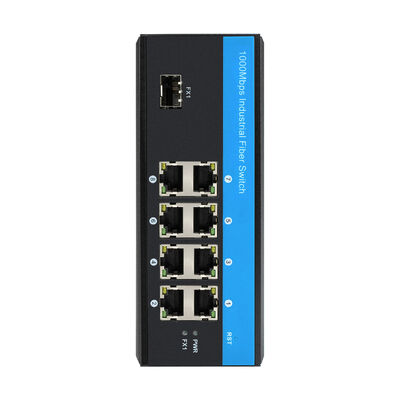

8x10/100/1000M UTP RJ45 ((Υποστήριξη αυτόματης ανίχνευσης MDI/MDIX)
|
|
Ειδικότητες εναλλαγής
|
Τρόπος μετάδοσης: αποθήκευση και διαβίβαση
Διάταξη ζώνης συστήματος: 18Gbps (μη κυκλοφοριακή συμφόρηση)
Ταχύτητα διαβίβασης: 13,392Mmps
4K.
Μέγεθος μπουφέρα πακέτου: 1.75Mb
|
|
Δικτυακά μέσα
|
10BASE-T: CAT3, CAT4, CAT5 μη προστατευμένο στρεβλωμένο ζευγάρι ((≤ 100m)
100/1000BASE-TX: CAT5 ή υψηλότερο προστατευμένο στρεβλωμένο ζεύγος (≤ 100m)
Αγωγός SFP, απόσταση μετάδοσης: 20Km, 40Km, 60Km, 80Km, 100Km
|
|
Φώτα LED
|
Ηλεκτρική ενέργεια, δίκτυο, ίνες
|
|
Ηλεκτρική τροφοδοσία
|
Η τάση εισόδου τροφοδοσίας POE: 48V (μέγιστο 52V)
Ενιαία ισχύς πηγής PoE ισχύς εξόδου: 30W (έδρα 1~8)
Συνολικός προϋπολογισμός: 240 W
Η τάση εξόδου PoE: 48V
|
|
Περιβάλλον
|
Θερμοκρασία λειτουργίας: -40 ̇ 75°C
Θερμοκρασία αποθήκευσης: -40 ∼ 85°C
Εργασιακή υγρασία: 10%~90%, μη συμπυκνωτική
Ενυδάτωση αποθήκευσης: 10%~95%, μη συμπυκνωτική
|
|
Βιομηχανικά πρότυπα
|
EMI: FCC Μέρος 15 Υπομέρος Β Τάξη Α, EN 55022 Τάξη Α
EMS: EN 61000-4-2 (ESD) Επίπεδο 3, EN 61000-4-3 (RS) Επίπεδο 3, EN 61000-4-4 (EFT) Επίπεδο 3, EN 61000-4-5 (Surge) Επίπεδο 3, EN 61000-4-6 (CS) Επίπεδο 3, EN 61000-4-8
Έλεγχος κυκλοφορίας: NEMA-TS2
Δονήσεις: IEC 60068-2-6
Ελεύθερη πτώση: IEC 60068-2-32
Σοκ: IEC 60068-2-27
Σιδηροδρομική κυκλοφορία: EN 50121-4
|
|
Ασφάλεια
|
Σημείωση CE, εμπορική
Ειδικότερα:
|
|
Μηχανικές πληροφορίες
|
Κέλυφος: κυματοειδής μεταλλικός κέλυφος
Τάξη ασφαλείας: IP40
Μέγεθος: 158 x 115 x 60 mm

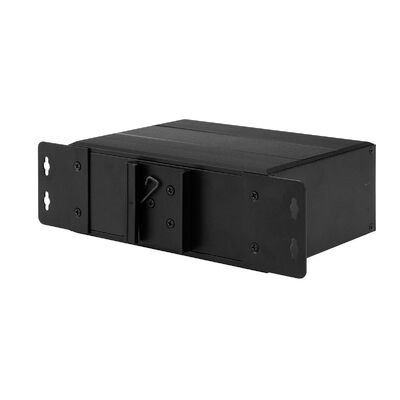

Μέθοδος τοποθέτησης: τοποθέτηση σε σιδηροτροχιά/στοίχο
|
|
Εγγύηση
|
Αντικατάσταση εντός ενός έτους· επισκευή 3 ετών
|
3. Σύνοψη
Το Olycom IM-FP188GE είναι ένας βιομηχανικός διακόπτης Gigabit PoE ινών που έχει σχεδιαστεί για σκληρά περιβάλλοντα όπου η σταθερή παροχή ενέργειας, η μετάδοση ινών μεγάλης απόστασης,και συνεχής λειτουργία είναι απαραίτητες.
Με 8 θύρες Ethernet PoE Gigabit και 1 uplink SFP Gigabit, παρέχει μια αξιόπιστη λύση για την τροφοδοσία και σύνδεση IP καμερών, ασύρματων σημείων πρόσβασης,και βιομηχανικές συσκευές Ethernet τόσο σε χαλκό όσο και σε ίνες.
Κατασκευασμένο με ένα ανθεκτικό μεταλλικό περίβλημα IP40, ευρύ εύρος θερμοκρασίας λειτουργίας από -40 °C έως +75 °C και πλήρη προστασία από βιομηχανικές EMC, το IM-FP188GE είναι κατάλληλο για εξωτερικές εφαρμογές,Συστήματα κυκλοφορίας, αυτοματισμού εργοστασίων και δικτύων παρακολούθησης ασφαλείας.
4Εφαρμογή
1Συστήματα παρακολούθησης και ασφάλειας ΙΠ
Ιδανικό για την τροφοδότηση και τη σύνδεση εξωτερικών και βιομηχανικών καμερών IP σε έξυπνες πόλεις, εργοστάσια, πανεπιστημιουπόλεις και κόμβους μεταφορών.
2Δίκτυα Βιομηχανικής Αυτοματοποίησης
Αξιόπιστη συνδεσιμότητα για PLC, αισθητήρες, ελεγκτές και βιομηχανικές συσκευές Ethernet στα συστήματα παραγωγής και ελέγχου διαδικασιών.
3. Μεταφορές και Ελέγχος της κυκλοφορίας
Κατάλληλο για οδικά ντουλάπια, σιδηροδρομικά συστήματα και δίκτυα παρακολούθησης της κυκλοφορίας που απαιτούν ανθεκτική PoE και συνδεσιμότητα με ίνες.
4Ενέργεια και υποδομές κοινής ωφέλειας
Υποστηρίζει υποσταθμούς, αιολικά πάρκα και συστήματα παρακολούθησης κοινής ωφέλειας όπου απαιτούνται σταθερές συνδέσεις Ethernet και μακρινής απόστασης.
5. Εξωτερικές και απομακρυσμένες εγκαταστάσεις δικτύων
Σχεδιασμένο για σκληρά εξωτερικά περιβάλλοντα με περιορισμένο χώρο, ασταθή ισχύ και υψηλή ηλεκτρομαγνητική παρεμβολή.
5Λίστα συσκευασίας
1pc διακόπτης
Εγχειρίδιο χρήσης 1pc
Σημείωση
Συσκευές (DIN σιδηροδρομική στήριξη, οπτική μονάδα, παροχή ενέργειας, patchcord, καλώδιο δικτύου κλπ.) δεν περιλαμβάνονται στο κουτί συσκευασίας, παρακαλούμε ετοιμάστε το μόνοι σας ή αγοράστε ένα ολόκληρο σετ από εμάς
Πληροφορίες για τα κιβώτια αποστολής
Μέγεθος προϊόντος: 15,8*11,5*6cm
Μέγεθος εσωτερικού κουτιού: 25,3*20,8*8cm
Βάρος του προϊόντος: 0,75Kg
Βάρος συσκευασίας: 0,9Kg
Μέγεθος κυριότερου κουτιού: 55,5*40*41cm
Ποσότητα συσκευασίας: 20pcs
Βάρος συσκευασίας: 20Kg
6. Ενημερωτικά ερωτήματα
1Σε ποιο τσιπ βασίζεται;
Ολυκόμ: Realtek
2Μπορώ να το προσαρμόσω;
Ολυκόμ:
Υποστηρίζουμε υπηρεσίες OEM όπως λογότυπο, όνομα μοντέλου, ετικέτα, μάσκα PVC και εξαρτήματα προϊόντος (συσκευή τοποθέτησης, μπλοκ τερματικού ισχύος κλπ.)
3- Τα καταφέρατε;
Ολυκόμ:
Είναι απλά plug-and-play, αλλά έχουμε ένα διαχειριζόμενο μοντέλο ((IM-FP188GM
