Gigabit PoE για Βιομηχανικές Συσκευές Edge
Τέσσερις θύρες RJ45 10/100/1000Mbps αυτόματης ανίχνευσης παρέχουν ισχύ και δεδομένα IEEE 802.3af/at PoE μέσω ενός μόνο καλωδίου Ethernet, απλοποιώντας την εγκατάσταση καμερών IP, αισθητήρων και ασύρματου εξοπλισμού με συνολικό προϋπολογισμό PoE έως 120W.
Uplinks ινών πολλαπλών ρυθμών έως 2.5Gbps
Διπλές υποδοχές SFP υποστηρίζουν συνδέσεις ινών 100Mbps, 1Gbps και 2.5Gbps, παρέχοντας ευέλικτες επιλογές uplink για μετάδοση μεγάλων αποστάσεων και συγκέντρωση υψηλού εύρους ζώνης σε ηλεκτρικά θορυβώδη περιβάλλοντα.
Βιομηχανική Διαχείριση Layer 2
Ολοκληρωμένα χαρακτηριστικά μεταγωγής, συμπεριλαμβανομένων των VLAN, QoS, Link Aggregation (LACP), IGMP/MLD Snooping και Storm Control, επιτρέπουν την αποτελεσματική τμηματοποίηση της κυκλοφορίας και τη βελτιστοποιημένη απόδοση για δεδομένα βίντεο και ελέγχου.
Υψηλή Διαθεσιμότητα & Προστασία Δικτύου
Υποστηρίζει STP, RSTP, MSTP και ITU-T G.8032 Ethernet Ring Protection, επιτρέποντας γρήγορη ανάκτηση δικτύου και ανθεκτικές τοπολογίες δακτυλίου σε βιομηχανικά συστήματα.
Ασφαλής & Ευέλικτος Έλεγχος Δικτύου
Ενσωματωμένοι μηχανισμοί ασφαλείας όπως έλεγχος ταυτότητας IEEE 802.1X, ACL, RADIUS, TACACS+, HTTPS και SSH προστατεύουν τα βιομηχανικά δίκτυα από μη εξουσιοδοτημένη πρόσβαση.
Στιβαρός Βιομηχανικός Σχεδιασμός
Μεταλλικό περίβλημα με βαθμό προστασίας IP40 με προστασία υπέρτασης Ethernet 6KV εξασφαλίζει σταθερή λειτουργία σε εξωτερικά και βιομηχανικά περιβάλλοντα, ενώ ο σχεδιασμός χωρίς ανεμιστήρα επιτρέπει αθόρυβη, χωρίς συντήρηση λειτουργία.
Εύκολη Ανάπτυξη & Συντήρηση
Διαχείριση μέσω Web GUI, CLI, SNMP και Telnet, με υποστήριξη για απομακρυσμένες αναβαθμίσεις υλικολογισμικού και διαγνωστικά καλωδίων για μείωση του χρόνου διακοπής λειτουργίας και του κόστους συντήρησης.
Τεχνικά Δεδομένα του Βιομηχανικού Διαχειρίσιμου Διακόπτη
|
Όνομα Προϊόντος
|
10/100/1000Mbps Διαχειρίσιμος Βιομηχανικός Διακόπτης PoE Fiber (2F+4TP)
|
|
Αριθμός Μοντέλου
|
IM-FP244GW
|
|
Θύρα
|
2*100/1000/2500Mpbs θύρες SFP
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 μέτρα
4*10/100/1000M UTP RJ45 (Υποστήριξη αυτόματης ανίχνευσης MDI/MDIX)
|
|
Πρωτόκολλο
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Χαρακτηριστικά Μεταγωγής
|
Λειτουργία μετάδοσης: αποθήκευση και προώθηση
Καθυστέρηση προώθησης: <10us
Εύρος ζώνης συστήματος: 18Gbps (χωρίς κυκλοφοριακή συμφόρηση)
Ρυθμός προώθησης: 13.392Mpps
Μέγεθος DRAM: 128M
Μέγεθος Flash: 16M
Μέγεθος buffer πακέτων: 4Mb
VLAND ID: 4096
Μέγεθος Πίνακα Διευθύνσεων MAC: 8K
Jumbo Frame: 9.6KB
|
|
Δίκτυο Μέσων
|
10BASE-T: CAT3, CAT4, CAT5 μη θωρακισμένο συστραμμένο ζεύγος (≤100m)
100/1000BASE-TX: CAT5 ή παραπάνω θωρακισμένο συστραμμένο ζεύγος (≤100m)
|
|
LED
|
Τροφοδοσία, δίκτυο, ίνα
PWR: Τροφοδοσία
Πορτοκαλί: Link/ACT
Πράσινο: Ταχύτητα Δικτύου 1000M (σβηστό όταν είναι 100Mb/s)
Fiber: FX1/FX2
|
|

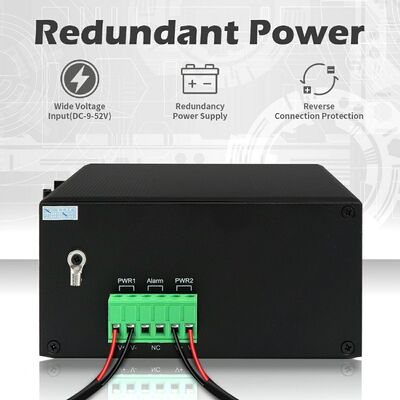

Τροφοδοσία
|
Τάση εισόδου: 48V (max 52V)
Τάση εξόδου PoE: 48V
Ισχύς εξόδου Single PoE: 30W (θύρα 1~4)
Μέγιστος προϋπολογισμός: 120W
Αντίστροφη σύνδεση: υποστήριξη
|
|
Καλωδίωση PoE
|
PoE af/at: 1/2 (V+), 3/6 (V-)
|
|
Περιβάλλον
|
Θερμοκρασία λειτουργίας: -40°C～75°C
Θερμοκρασία αποθήκευσης: -40°C～85°C
Υγρασία λειτουργίας: 10%～90%, μη συμπυκνωμένη
Υγρασία αποθήκευσης: 10%～95%, μη συμπυκνωμένη
|
|
Βιομηχανικά Πρότυπα
|
ESD: IEC61000-4-2, ±15KV αέρας, ±6KV επαφή
EFT: IEC61000-4-4, Γενικά ±6KV
Υπέρταση: IEC61000-4-5, Διαφορικό ±2KV, Κοινό ±6KV
|
|
Πιστοποίηση
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63.4: 2014
|
|
Μηχανικές πληροφορίες
|
Κέλυφος: Κυματοειδές μεταλλικό κέλυφος, βαθμός IP40
Διάσταση: 158*115*60mm
Μέθοδος τοποθέτησης: Τοποθέτηση σε ράγα Din/Τοίχο
Βάρος: 0.75Kg/0.9Kg (Καθαρό/Μικτό)
|
|
Εγγύηση
|
3 χρόνια, τεχνική υποστήριξη εφ' όρου ζωής
|
Εφαρμογές
1. Συστήματα Επιτήρησης & Ασφάλειας IP
Τροφοδοτεί και συνδέει κάμερες IP και συσκευές πρόσβασης σε πόλεις, πανεπιστημιουπόλεις, εργοστάσια και εξωτερικά περιβάλλοντα.
2. Βιομηχανικά Δίκτυα Αυτοματισμού & Ελέγχου
Κατάλληλο για αυτοματισμό εργοστασίων, έλεγχο διεργασιών και δικτύωση μηχανών όπου απαιτείται σταθερό PoE και uplinks ινών.
3. Μεταφορές & Υποδομές
Ιδανικό για παρακολούθηση κυκλοφορίας, σιδηροδρομικά συστήματα και υπαίθρια ντουλάπια που απαιτούν στιβαρό σχεδιασμό και αξιόπιστη πλεονασμό δικτύου.
4. Δίκτυα Ενέργειας & Κοινής Ωφέλειας
Υποστηρίζει υποσταθμούς, αιολικά πάρκα και συστήματα παρακολούθησης κοινής ωφέλειας με ασφαλή, διαχειριζόμενη συνδεσιμότητα Ethernet.
5. Έξυπνη Πόλη & Εξωτερικές Εγκαταστάσεις
Το συμπαγές αποτύπωμα και η βιομηχανική προστασία το καθιστούν μια ισχυρή επιλογή για έξυπνο φωτισμό, ασύρματη backhaul και εγκαταστάσεις edge IoT.
Επισκόπηση
Το Olycom IM-FP244GW είναι ένας συμπαγής διαχειριζόμενος βιομηχανικός διακόπτης ινών PoE σχεδιασμένος για βιομηχανικά δίκτυα επιπέδου edge που απαιτούν αξιόπιστη παροχή ρεύματος, ευέλικτα uplinks ινών και προηγμένη διαχείριση δικτύου.
Διαθέτοντας 4 θύρες Gigabit PoE Ethernet και 2 θύρες ινών SFP πολλαπλών ρυθμών που υποστηρίζουν έως και 2.5Gbps, επιτρέπει τη σταθερή συνδεσιμότητα για κάμερες IP, σημεία ασύρματης πρόσβασης και βιομηχανικές συσκευές Ethernet—ενώ επεκτείνει την εμβέλεια του δικτύου μέσω ινών.
Σχεδιασμένο για σκληρά περιβάλλοντα, το IM-FP244GW λειτουργεί σε ένα ευρύ φάσμα θερμοκρασιών από -40°C έως +75°C, ενσωματώνει προστασία υπέρτασης βιομηχανικής ποιότητας και υποστηρίζει τόσο τοποθέτηση σε ράγα DIN όσο και σε τοίχο. Με πλήρη διαχείριση Layer 2 και έλεγχο PoE, είναι ιδανικό για αυτοματισμό βιομηχανίας, μεταφορές και εξωτερικές αναπτύξεις υποδομών.
Διάσταση
- Υποστήριξη διάγνωσης καλωδίων και μπορεί να εντοπίσει το σημείο βλάβης
- Υποστήριξη IEEE802.3az EEE (Energy Efficient Ethernet) Management, βελτιστοποίηση κατανάλωσης ενέργειας
- Υποστήριξη STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
- Υποστήριξη QoS, ταξινόμηση μεταφοράς QoS, CoS, έλεγχος εύρους ζώνης (κατεύθυνση εισόδου/εξόδου), καταστολή καταιγίδας, διαφοροποιημένες υπηρεσίες
- Υποστήριξη IEEE802.1q VLAN, θύρα VLAN, βάσει Mac VLAN, IP subnet VLAN, Protocol VLAN, VLAN convert, MVR
- Υποστήριξη δυναμικής συγκέντρωσης συνδέσμων IEEE802.3ad LACP, στατικής συγκέντρωσης συνδέσμων
- Υποστήριξη IGMP/MLD snooping V1/V2/V3, IGMP filtrating/ modulating, IGMP searching
- Υποστήριξη αναφοράς πράκτορα IGMP, MLD snooping
- Ασφάλεια: βάσει θύρας και Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Υποστήριξη Cisco® like CLI, Web management, SNMP v1/v2c/v3, Telnet
- Υποστήριξη αναβάθμισης λογισμικού μέσω TFTP και HTTP, πλεονασμός υλικολογισμικού αποτρέπει την αποτυχία αναβάθμισης
- Υποστήριξη DHCP client/Relay/Snooping/Snooping option 82/Relay option 82
- Υποστήριξη RMON, MIB II, mirror image, event log, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Υποστήριξη IPV6 Telnet server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Συχνές ερωτήσεις
1, Σε ποιο chip βασίζεται;
Olycom: Vitesse
2, Μπορώ να το προσαρμόσω;
Olycom: Ναι
Υποστηρίζουμε υπηρεσίες OEM όπως λογότυπο, όνομα μοντέλου, ετικέτα, μάσκα PVC και εξαρτήματα προϊόντων (κιτ τοποθέτησης, μπλοκ ακροδεκτών τροφοδοσίας κ.λπ.)
3, Μπορώ να το συνδέσω με συσκευές 10/100M;
Olycom: Ναι
Για τις θύρες LAN, είναι 10/100/1000M αυτόματης ανίχνευσης
Για τις θύρες Fiber, ρυθμίστε την ταχύτητα 100Mbps μέσω Web GUI ή CLI
4, Μπορώ να απενεργοποιήσω τη λειτουργία PoE για ορισμένες θύρες όταν είναι απαραίτητο;
A: Ναι
Όλοι οι διαχειριζόμενοι διακόπτες PoE αυτής της σειράς υποστηρίζουν διαχείριση PoE
Απλώς ρυθμίστε την κατάσταση PoE μέσω Web GUI ή CLI
5, Κάνετε SKD/CKD;
A: Ναι
Ως εργοστάσιο, το έχουμε χειριστεί πολλές φορές.
