Olycom Serial μέσω Ethernet PoE Fiber Switch
Βασικά χαρακτηριστικά
1. Συνεχή ενσωμάτωση σε Ethernet σε μία συσκευή
Οι ενσωματωμένες διεπαφές RS-232 / RS-422 / RS-485 επιτρέπουν σε παλαιούς PLC, μετρητές, αισθητήρες και ελεγκτές να επικοινωνούν απευθείας μέσω δικτύων IP, εξαλείφοντας την ανάγκη για εξωτερικούς διακομιστές σειριακών συσκευών.
2. Gigabit PoE για Edge συσκευές
Οκτώ θύρες RJ45 10/100/1000Mbps παρέχουν δεδομένα και ενέργεια σε κάμερες IP, βιομηχανικά τερματικά και ελεγκτές,με έξυπνη ανίχνευση PoE και υψηλό συνολικό προϋπολογισμό ισχύος κατάλληλο για εγκαταστάσεις πυκνού πεδίου.
3. Σύνδεσμοι ινών για μεγάλη απόσταση και μετάδοση χωρίς θόρυβο
Οι διπλές υποδομές Gigabit SFP παρέχουν ευέλικτη σύνδεση ινών, επεκτείνοντας την εμβέλεια του δικτύου και εξασφαλίζοντας σταθερή επικοινωνία σε ηλεκτρικά θορυβώδη βιομηχανικά περιβάλλοντα.
4. Διαχειριζόμενη βιομηχανική δικτύωση L2+
Τα προηγμένα χαρακτηριστικά της στρώσης 2+ όπως το VLAN, το QoS, η συγκέντρωση συνδέσμων, το STP/RSTP/MSTP και το ERPSv2 επιτρέπουν ανθεκτικές τοπολογίες δακτυλίων και περιττών δικτύων με γρήγορη ανάκτηση.
5. Ασφαλής και επεκτάσιμη διαχείριση
Ολοκληρωμένη ασφάλεια, συμπεριλαμβανομένης της ταυτοποίησης 802.1X, RADIUS, ACLs, HTTPS, SSH και SNMPv3, εξασφαλίζει ασφαλή λειτουργία σε συγκλίνουμενα δίκτυα OT και IT. Πολλές επιλογές διαχείρισης μέσω Web GUI, CLI, SNMP,και Cloud/MQTT απλοποιούν την ανάπτυξη και τη συντήρηση.
6. Σκληρό, χωρίς ανεμιστήρα βιομηχανικό σχέδιο
Το συμπαγές περίβλημα από αλουμίνιο IP40, η ψύξη χωρίς ανεμιστήρα και η τοποθέτηση DIN-rail ή τοίχου επιτρέπουν σιωπηλή, χωρίς συντήρηση λειτουργία σε ντουλάπια ελέγχου και εξωτερικά περίβλημα.
7.Αξιόπιστη Αρχιτεκτονική Ενέργειας
Δύο εισροές υπερβολικής ισχύος 48 ′ 56 V συνεχούς ρεύματος με έξοδο αναμετάδοσης συναγερμού προστατεύουν από διακοπές ρεύματος και σφάλματα καλωδίωσης, διασφαλίζοντας συνεχή λειτουργία σε κρίσιμες εφαρμογές αποστολής.
Τεχνικά δεδομένα
|
Αριθμός μοντέλου.
|
IM-FSP288GW
|
|
Διασύνδεση ετερογενούς
|
|
Λιμένες
|
8x10/100/1000Βάση-T(X)Πόρτες ((Συνδέτης RJ45)
2x100/1000Base-FX (SFP Slots)
2x RS485/422/232 ((5-πιν σειριακό τερματικό)
|
|
Τρόπος θύρας ((Tx)
|
Ταχύτητα αυτοδιαπραγμάτευσης
Λειτουργία πλήρους/μισής διπλής λειτουργίας
Αυτοκίνητη σύνδεση MDI/MDI-X
|
|
Προδιαγραφές
|
IEEE 802.3 για το 10BaseT
IEEE 802.3u για 100BaseT(X) και 100BaseFX
IEEE 802.3ab για το 1000BaseT ((X)
Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
IEEE 802.3x για έλεγχο ροής
IEEE 802.1D-2004 για το πρωτόκολλο διαστολής δέντρου
IEEE 802.1w για πρωτόκολλο Rapid Spanning Tree
IEEE 802.1s για το πρωτόκολλο πολλαπλής διάταξης
IEEE 802.1p για την κατηγορία υπηρεσίας
IEEE 802.1Q για σήμανση VLAN
IEEE 802.1X για την ταυτοποίηση
IEEE 802.3ad για Port Trunk με LACP
|
|
Μέγεθος μπουφέρα πακέτου
|
4Mbits
|
|
Μέγεθος πίνακα διευθύνσεων MAC
|
8K
|
|
Μέγιστο μήκος πακέτου
|
Μέχρι 10 χλμ.
|
|
Πεδίο αναγνωριστικού VLAN
|
VID 1 έως 4094
|
|
Ομάδες IGMP
|
2048
|
|
Μέγιστος αριθμός VLAN
|
64
|
|
Τρόπος μετάδοσης
|
Αποθήκευση και διαβίβαση (πλήρης/μισή διπλής λειτουργίας)
|
|
Ανταλλαγή ιδιοκτησίας
|
Χρόνος καθυστέρησης: < 7μs
Διάφραση πλάτους ζώνης: 20Gbps.
|
|
Σειριακή διεπαφή
|
|
Λιμένες
|
2x RS485/422/232
|
|
Σήματα
|
RS-232: a:TXD,b:RXD,c:Na,d:Na,e:GND
RS-422: a:T+, b:T-, c:R+, d:R-, e:GND
RS-485: :α: Na, b: Na, c:D+,d:D-, e:GND
|
|
Ποσοστό Baud
|
2400-115200bps
|
|
Τερματικό
|
Τερματικό 5 πιν
|
|
Δυνατότητα φόρτωσης
|
RS-485/422 υποστηρίζει το περιβάλλον ψηφοφορίας 128 σημείων
|
|
Μετακίνηση
|
Το RS-485 υιοθετεί αυτόματη τεχνολογία ελέγχου ροής δεδομένων
|
|
Προστασία διεπαφής
|
RS-232 Στατική προστασία 15KV
Τεχνική προστασία από ηλεκτροστατική
|
|
Κατάλογος συσκευασίας
|
|
Συσκευή
|
1x Βιομηχανικός διακόπτης Ethernet κατά σειρά
|
|
Καλώδιο
|
1xDB9 θηλυκό προς RJ45
|
|
Συσκευή εγκατάστασης
|

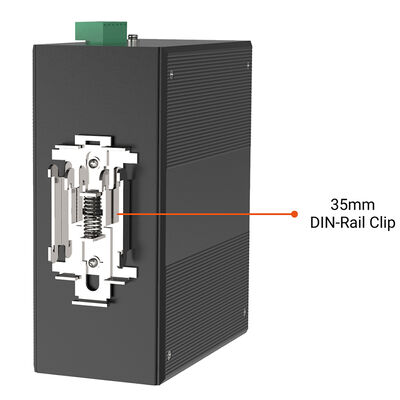

1x Κλιπ DIN-Rail
2x Συσκευές για τοίχο
|
|
Έγγραφα
|
1 x Γρήγορος οδηγός εγκατάστασης
1 x Κάρτα εγγύησης
1x Ανακοίνωση για το προϊόν
|
|
Φυσικά χαρακτηριστικά
|
|
Διαμονή
|
Αλουμινένιο περίβλημα
|
|
Αξιολόγηση ΙΠ
|
Διάκριση IP40
|
|
Διάσταση
|
138 mm x 108 mm x 49 mm (L x W x H)
|
|
Βάρος
|
680g
|
|
Θερμοκρασία λειτουργίας
|
-40 °C~75 °C (-40 έως 167 °F)
|
|
Υγρασία λειτουργίας
|
5% έως 90% (μη συμπυκνωτικό)
|
|
Θέρμανση αποθήκευσης
|
-40°C~85°C (-40 έως 185 °F)
|
|
ΜΤΠΔ
|
1,043909 ώρες @ Telcordia SR-332 Standard
|
|
Αποσύνθεση θερμότητας
|
34 BTU/ώρα
|
|
Ψύξη
|
Παθητική ψύξη, σχεδιασμός χωρίς ανεμιστήρα
|
|
Επίπεδο θορύβου
|
0 dBA
|
|
Κατανάλωση ενέργειας
|
10 Βατ μέγιστο
|
|
Εισόδους ισχύος
|
2
|
|
Τεχνολογία
|
48-56VDC, περιττές διπλές εισόδους
|
|
Πρότυπο POE
|
Ενιαία ισχύς εξόδου PoE: 15.4W/30W ((πορτ 1~8), 240W μέγιστος προϋπολογισμός POE
|
|

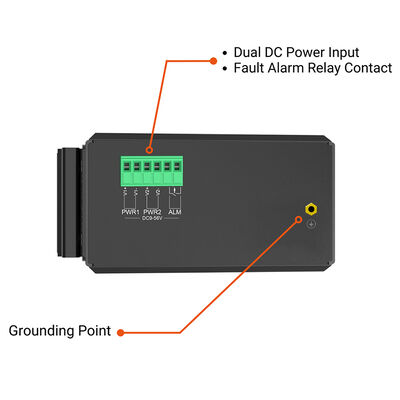

Συνδετήρας
|
1 αφαιρούμενο τερματικό μπλοκ 6 επαφών
Πιν 1/2 για ισχύ 1, Πιν 3/4 για ισχύ 2, Πιν 5/6 για συναγερμό βλάβης
|
|
Προστασία
|
Προστασία ρεύματος υπερφόρτωσης, προστασία αντίστροφης πολικότητας
|
|
Ασφάλεια
|
IEC/EN 62368-1
|
|
ΕΜΕ
|
EN55032 Τάξη Α, CISPR 32 FCC Μέρος 15B Τάξη Α
|
|
ΕΣΜ
|
EN61000-4-2 (ESD) EN61000-4-3 (RS) EN61000-4-4 (EFT) EN61000-4-5
(Περίοδος) EN61000-4-6 (CS) EN61000-4-8 (PFMF)
|
|
Σοκ
|
Δελτίο ΕΚΑΧ
|
|
Ελεύθερη πτώση
|
Δελτίο ΕΚΑΧ
|
|
Δονήσεις
|
Δελτίο ΕΚΑΧ
|
|
Περιβαλλοντική
|
RoHS
|
|
Εγγύηση
|
3 χρόνια
|
Χαρακτηριστικά λογισμικού
|
Χαρακτηριστικά διαχείρισης
|
|
Πρωτόκολλα απόλυσης
|
Υποστήριξη STP/RSTP/MSTP/ERPSv2, Συγκέντρωση συνδέσμων
|
|
Υποστήριξη πολλαπλών εκπομπών
|
Υποστήριξη IGMP Snooping V1/V2/V3, υποστήριξη GMRP, GVMP,802.1Q
|
|
Επικοινωνίες VLAN
|
Υποστήριξη IEEE 802.1Q 4K VLAN, υποστήριξη QINQ, διπλό VLAN
|
|
Διαχείριση του χρόνου
|
ΣΝΤΠ
|
|
ΔΕΠ
|
Ανακατεύθυνση βάσει ροής
Περιορισμός επιτοκίου βάσει ροής
Φίλτρο πακέτων με βάση τη ροή
8*Απόθετες εξόδου κάθε θύρας 802.1p/DSCP
Διαφορετική ποιότητα εξυπηρέτησης, σήμα προτεραιότητας/σημείωση
Αλγόριθμος προγραμματισμού ουράς (SP, WRR, SP+WRR)
|
|
ΑΚΑ
|
Δελτίο ACL έκδοσης με βάση το λιμάνι
ACL βασισμένη σε θύρα και VLAN
Φιλτράρισμα πακέτων από L2 σε L4, που ταιριάζει με το πρώτο μήνυμα 80 bytes.
Παροχή ACL βάσει MAC, MAC διεύθυνσης προορισμού, IP πηγή, IP προορισμού, τύπου πρωτοκόλλου IP, TCP/UDP θύρα, TCP/UDP port εύρος, και VLAN, κλπ.
|
|
Διαγνωστική συντήρηση
|
Υποστήριξη αντανάκλασης λιμένων, Syslog, Ping
|
|
Διαχειριστική λειτουργία
|
Υποστήριξη CLI,WEB,SNMPv1/v2/v3,Telnet server για διαχείριση, EEE, LLDP, DHCP Server/Client ((IPv4/IPv6), Cloud/MQTT
|
|
Διαχείριση συναγερμού
|
Υποστήριξη της εξόδου συναγερμού με αναμεταδιδόμενο σύστημα, RMON, TRAP
|
|
Ασφάλεια
|
Προστασία από καταιγίδες μετάδοσης, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
Υποστήριξη DHCP Snooping, επιλογή 82,802.1X πρόσβαση ασφαλείας,
Υποστήριξη της ιεραρχικής διαχείρισης των χρηστών, της λίστας ελέγχου πρόσβασης ACL,
Υποστήριξη DDOS, φιλτράρισμα / δέσμευση MAC με βάση τα λιμάνια, μαύρες τρύπες MAC, προστασία πηγής IP, απομόνωση λιμένων, όριο ταχύτητας μηνυμάτων ARP
|
|
Χαρακτηριστικά στρώματος 2+
|
Διαχείριση IPv4/IPv6, στατική διαδρομή
|
Δείκτης LED
|
LED
|
Κράτος
|
Περιγραφή
|
|
ΠΡΑ
(P1&P2)
|
Πάνω
|
Η ενέργεια τροφοδοτείται.
|
|
Ακύρωση.
|
Η ενέργεια δεν τροφοδοτείται.
|
|
ΔΡΑΣΕΙΣ
|
Κλείδωμα.
|
Το σύστημα λειτουργεί καλά.
|
|
Σύνδεσμος/ACT
(1-10)
|
Πάνω
|
Η σύνδεση με το λιμάνι είναι ενεργή.
|
|
Κλείδωμα.
|
Διαβιβαζόμενα δεδομένα
|
|
Ακύρωση.
|
Η σύνδεση λιμένα δεν είναι ενεργή
|
|
ΑΛΜ
|
Πάνω
|
Έχει πληροφορίες συναγερμού.
|
|
Ακύρωση.
|
Καμία πληροφορία συναγερμού
|
ΔΕΠ
|
Διακόπτης DIP
|
Κράτος
|
Περιγραφή
|
|
# 1
|
Πάνω
|
RSTP απενεργοποιημένο
|
|
Ακύρωση.
|
Ενεργοποίηση RSTP (προεπιλεγμένο)
|
|
# 2
|
Πάνω
|
Ενεργοποίηση θύρας VLAN
|
|
Ακύρωση.
|
Αποκλεισμός πύλης VLAN (προεπιλεγμένο)
|
|
# 3
|
Πάνω
|
Η πύλη SFP είναι 100M.
|
|
Ακύρωση.
|
Διάταξη SFP:
|
|
# 4
|
|
Αποθεματικό λειτουργίας
|
Σημείωση:
1. Το RSTP αλλάζει σε θέση ON, που υποδηλώνει ότι το RSTP είναι σε κατάσταση απενεργοποίησης.
2Όλες οι θύρες LAN μπορούν να επικοινωνούν μόνο με τις ανωτέρω συνδέσεις SFP όταν αυτή η επιλογή είναι ενεργοποιημένη.
3Για να τεθεί σε ισχύ η λειτουργία DIP Switch ενώ ο διακόπτης Ethernet είναι σε λειτουργία, είναι απαραίτητο να επανεκκινήσει ο διακόπτης Ethernet μετά τη ρύθμιση του διακόπτη DIP.
Εφαρμογή
1Βιομηχανικά συστήματα αυτοματισμού και ελέγχου
Ιδανικό για τη σύνδεση σεριακών PLC, HMI και ελεγκτών σε backbones Ethernet και ινών σε εργοστάσια και εργοστάσια επεξεργασίας.
2Δίκτυα ηλεκτρικής ενέργειας, ενέργειας και SCADA
Επιτρέπει την απομακρυσμένη παρακολούθηση και έλεγχο μετρητών, RTU και υποσταθμών με ασφαλή ενσωμάτωση δεδομένων Ethernet και σειριακών δεδομένων.
3. Μεταφορές και Υποδομές
Κατάλληλο για συστήματα κυκλοφορίας, σιδηροδρομική σηματοδότηση και οδικά ντουλάπια που απαιτούν συσκευές PoE και σειριακή επικοινωνία.
4. Πετρέλαιο & Αέριο, Νερό & Υπηρεσίες
Αξιόπιστη λύση για σκληρά περιβάλλοντα όπου οι παλαιότεροι σειριακοί εξοπλισμοί πρέπει να συνυπάρχουν με τα σύγχρονα δίκτυα IP.
5. Βιομηχανική IoT & Ενσωμάτωση Edge
Χρησιμοποιεί παραδοσιακές συσκευές πεδίου σε πλατφόρμες IoT χρησιμοποιώντας Ethernet, ίνες και τυποποιημένα βιομηχανικά πρωτόκολλα.
