Βασικά χαρακτηριστικά
1Πολυ-Γκιγαμπιτ Φάιμπερ & Γκιγαπιτ Κόπερ Αρχιτεκτονική

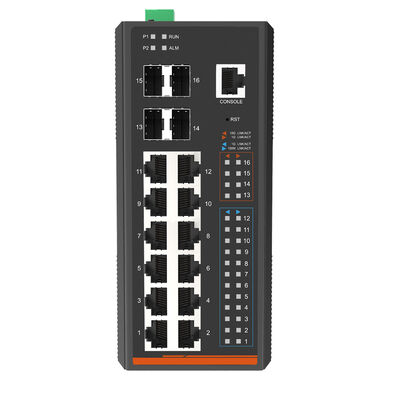

Δέκα θύρες RJ45 10/100/1000Mbps παρέχουν ευέλικτη συνδεσιμότητα πρόσβασης, ενώ τέσσερις υποδομές SFP/SFP+ υποστηρίζουν ταχύτητες έως 10Gbps,που επιτρέπει την ομαλή συγκέντρωση από το εργοστάσιο στην βιομηχανική ραχοκοκαλιά.
2Προηγμένο TSN για το καθοριστικό Ethernet
Πλήρης υποστήριξη για βασικά πρότυπα TSN όπως ο συγχρονισμός χρόνου IEEE 802.1AS, η διαμόρφωση με γνώση χρόνου 802.1Qbv, η προετοιμασία πλαισίου 802.1Qbu και η απρόσκοπτη ανακύκλωση 802.1CB εξασφαλίζουν εξαιρετικά χαμηλή καθυστέρηση,Έλεγχος συγκίνησης, και μηδενική απώλεια πακέτων για την κρίσιμη αποστολή.
3. Υψηλής ακρίβειας συγχρονισμός χρόνου
Η ενσωματωμένη IEEE 1588v2 PTP και SyncE παρέχουν ακριβή κατανομή ρολογιού σε όλες τις θύρες, υποστηρίζοντας προφίλ που χρησιμοποιούνται στον βιομηχανικό αυτοματισμό, τα συστήματα ηλεκτρικής ενέργειας και τα δίκτυα μεταφορών.
4στρώμα 3 Δρομολόγηση & Βιομηχανική απόσπαση
Η πλήρης διαχείριση στρώματος 3 με δρομολόγηση IPv4/IPv6 (RIP, OSPF) επιτρέπει το κλιμακώσιμο σχεδιασμό δικτύου, ενώ η υποστήριξη για ERPSv2, MRP, RSTP, MSTP και ανάκτηση κάτω των 50 ms προστατεύει από αποτυχίες συνδέσμου και κόμβου.
5Βιομηχανική ισχύς και προστασία

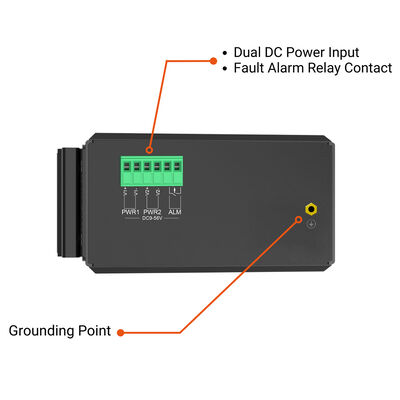

Δύο εισόδους υπερβολικής ισχύος DC 9 56V με ρελέ συναγερμού εξασφαλίζουν συνεχή λειτουργία.
6Ολοκληρωμένη Ασφάλεια και Διαχείριση
Η ασφάλεια επιπέδου επιχείρησης, συμπεριλαμβανομένων των ACL, 802.1X, RADIUS, TACACS +, σε συνδυασμό με ευέλικτη διαχείριση μέσω Web, CLI, SNMP, SSH, καθιστά τον διακόπτη κατάλληλο τόσο για τη σύγκλιση OT όσο και IT.
7. Ακατάβλητο, αποδοτικό σχεδιασμό χώρου

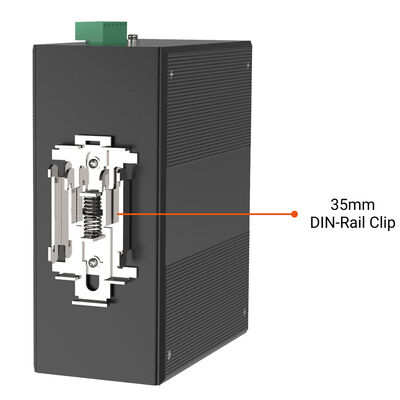

Το συμπαγές περίβλημα από αλουμίνιο IP40 με DIN-rail και τοιχική τοποθέτηση επιτρέπει την εύκολη εγκατάσταση σε ντουλάπια ελέγχου, υποσταθμούς και περιβλήματα δίπλα στον δρόμο.
Προδιαγραφές
|
Προδιαγραφή μετατροπής
|
|
Ονομασία του προϊόντος
|
1G/2.5G/5G/10G Διαχειριζόμενος βιομηχανικός διακόπτης ινών (4F+12TP)
|
|
Αριθμός μοντέλου.
|
IM-FS4X1200GW
|
|
Χάλυβα λιμένα
|
12x10/100/1000Base-T RJ45 αυτόματο MDI/MDI-X
|
|
Δέσμευση SFP/SFP+
|
4*1/2.5/5/10G υποδομές SFP/SFP+
Συμβατό με οπτικό δέκτη 100BASE-FX,1000BASE-SX/LX/BX,2500BASE-X,5000BASE-X SFP και 10GBASE SR/LR SFP+
|
|
Πυροσβεστική
|
1xRJ45-RS232 σειριακή θύρα ((115200),8,N,1)
|
|
Κλειδί επαναφοράς
|
< 5 δευτερόλεπτα: Επαναστάθμιση συστήματος
> 5 δευτερόλεπτα: Προεπιλεγμένη λειτουργία εργοστασίου
|
|
Συνδετήρας
|
6 πιν αφαιρούμενο τερματικό μπλοκ για είσοδο ισχύος
Πιν 1-2 για ισχύ 1, Πιν 3-4 για ισχύ 2, Πιν 5-6 για συναγερμό βλάβης
|
|
Ασφάλεια
|
Μια έξοδος ρελέ για διακοπή ρεύματος.
Δυνατότητα μεταφοράς ρεύματος του ρελέα συναγερμού:2A @ 24VDC
|
|
Κλειδί
|
Κεφάλαιο από αλουμίνιο IP40
|
|
Εγκατάσταση
|
Εγκατάσταση DIN-rail ή τοιχώματος
|
|
Διάσταση ((WxDxH)
|
160 mm x 132 mm x 70 mm
|
|
Βάρος
|
1100 g
|
|
Κατανάλωση ενέργειας
|
Μέγιστο 16.8 Watt/57.3BTU ((Σύστημα ενεργοποιημένο)
Μαξ. 38,2 Watt/10,3 BTU ((Πλήρη φόρτιση)
|
|
Ηλεκτροστατική εκφόρτιση
|
Εκτόξευση επαφής: ± 8kV
Εκκένωση στον αέρα: ±15kV
Προστασία από υπερβολικές τάσεις
Ηλεκτρική τροφοδοσία: ±4kV
Διάταξη RJ45
|
|
Δείκτες LED
|
Π1 ((πράσινο), Π2 ((πράσινο), ALM ((κόκκινο). RUN ((πράσινο)
ΣΧΠ: 1/2.5/5G ((Πράσινο), 10G ((Πράσινο)
RJ45: 10/100M ((πράσινο), 1000M ((πράσινο)
|
Χαρακτηριστικά λογισμικού
|
Προδιαγραφή μετατροπής
|
|
Αρχιτεκτονική διακόπτη
|
Αποθήκευση και διαβίβαση
|
|
Υφασμάτινο διακόπτη
|
64 Gbps/μη αποκλεισμός
|
|
Πίνακας διευθύνσεων
|
32 χιλιάδες καταχωρήσεις, αυτόματες πηγές που αφορούν τη μάθηση και τη γήρανση
|
|
Αποθηκευτικός χώρος δεδομένων
|
32Mbits
|
|
Τετραγωνισμός Jumbo
|
10K bytes
|
|
Έλεγχος ροής
|
IEEE 802.3x πλαίσιο παύσης για πλήρη διπλή
Επανάπτωση πίεσης για μισό διπλό
|
|
Λειτουργία στρώματος 3
|
|
Διεπαφές IP
|
Μέγιστο 128 VLAN διεπαφής
|
|
Πίνακας δρομολόγησης
|
Μέγιστο 512 καταχωρήσεις στατικών διαδρομών
Μέγιστο 3072 καταχωρήσεις πίνακα δρομολόγησης
|
|
Πρωτόκολλο δρομολόγησης
|
IPv4 RIPv2
IPv4 OSPFv2
IPv6 OSPFv3
IPv4 Στατική δρομολόγηση υλικού
IPv6 Στατική δρομολόγηση υλικού
|
|
Λειτουργία στρώματος 2
|
|
Διαμόρφωση λιμένων
|
Ενεργοποίηση/αποκλεισμός θύρας
Αυτοδιαπραγμάτευση 10/100/1000Mbps επιλογή πλήρους και μισού διπλής λειτουργίας
Ενεργοποίηση ή απενεργοποίηση ελέγχου ροής
Έλεγχος ικανότητας σύνδεσης λιμένων
|
|
Κατάσταση λιμένα
|
Εμφάνιση της ταχύτητας κάθε θύρα ∆ύναμη, κατάσταση σύνδεσης, κατάσταση ελέγχου ροής, κατάσταση αυτόματης διαπραγμάτευσης, κατάσταση κορμού
|
|
Αντικατάσταση λιμένα
|
TX/RX/Και τα δύο
Πολλαπλή προς μία οθόνη
Αντιπερισπασμός ️ Αναλυτής Απομακρυσμένων Λιμένων (Cisco RSPAN)
Υποστηρίζει έως και 5 συνεδρίες
|
|
Επικοινωνίες VLAN
|
IEEE 802.1Q με ετικέτα VLAN
Δοκιμαστικό σύστημα για την κατασκευή σήραγγας
Ιδιωτικό VLAN
Επικοινωνίες VLAN βασισμένες σε MAC
Μετάφραση VLAN
VLAN βασισμένο στο πρωτόκολλο VCL
Φωνητικό VLAN
MVR (εγγραφή VLAN πολλαπλών εκπομπών), MVRP (πρωτόκολλο εγγραφής πολλαπλών VLAN)
ΓΚΠΠ
Μέχρι 4K ομάδες VLAN, από 4095 αναγνωριστικά VLAN
|
|
Συγκέντρωση συνδέσμων
|
IEEE 802.3ad LACP/στατικός κορμός
8 ομάδες κορμού με 16 θύρες ανά ομάδα κορμού
|
|
Πρωτόκολλο δέντρου διαστολής
|
Πρωτόκολλο IEEE 802.1D
Πρότυπο IEEE 802.1w Rapid Spanning Tree
Πρωτόκολλο IEEE 802.1s πολλαπλών διασταυρώσεων
Υποστηρίζει 7 περιπτώσεις MSTP
Προστασία BPDU, φιλτράρισμα BPDU και διαφάνεια BPDU
Φρουρός ρίζας
|
|
Γνωστοποίηση IGMP
|
IPv4 IGMP ((v1/v2/v3) κατασκοπεία
Υποστήριξη IPv4 IGMP αναζήτησης λειτουργίας
Υποστηρίζει 255 ομάδες IGMP
|
|
MLD Snooping
|
IPv6 MLD ((v1/v2) κατασκοπεία
Υποστήριξη λειτουργίας αναζήτησης IPv6
Υποστήριξη 255 ομάδων MLD
|
|
Έλεγχος εύρους ζώνης
|
Ελέγχος εύρους ζώνης ανά θύρα
Εισόδου: 10Kbps ~ 13128Mbps
Εγκρίσεις: 10Kbps ~ 13128Mbps
|
|
Δαχτυλίδι, Υπερβολικότητα, Προστασία
|
Πρωτόκολλο APS (1+1, λειτουργία 1:1)
MRP ((Πρωτόκολλο απόσπασης μέσων)
Δελτίο ΕΕ L 347 της 30.10.2013, σ.
Χρόνος ανάκτησης < 10 ms @ 3 κόμβους
Χρόνος ανάκτησης < 50 ms @ 16 κόμβος
Υποστηρίζει Μεγάλο και υπο-κύκλο
|
|
Ανακάλυψη και Παρακολούθηση
|
UPnP ((Παγκόσμιο Plug and Play)
ΔΕΔΠ
LLDP-MED
UDLD ((Αναγνώριση μονοκατευθυντικής σύνδεσης)
ΑΠΟΦΛΗΣΗ
|
|
ΟΑΜ
|
IEEE 802.3ah OAM
Διαχείριση σφαλμάτων σύνδεσης (CFM)
|
|
Συγχρονισμός
|
IEEE 1588v2 PTP ((Πρωτόκολλο ακριβούς ώρας)
Διοικητής PTP
Εργάτης PTP
Χωριτικό ρολόι
Διαφανές ρολόι peer-to-peer
Διαφανές ρολόι από άκρο σε άκρο
Προφίλ:1588/G.8265.1/G.8275.1/802.1AS
Συγχρονισμός
|
|
Πολιτική εξυπηρέτησης
|
Βάσει της ταξινόμησης της κυκλοφορίας, αυστηρής προτεραιότητας και WRR
8 επίπεδα προτεραιότητας για τη μετάβαση
Αριθμός λιμένα
802.1p προτεραιότητα
802Ετικέτα VLAN.1Q
Το πεδίο DSCP/ToS στο πακέτο IP
|
|
Επαίσθητη στο Χρόνο Δίκτυο
Πρωτόκολλα
|
Υψηλής ακρίβειας συγχρονισμός χρόνου
IEEE1588 ((Χρονική Σφραγίδα)
802.1Πρότυπο προφίλ gPTP AS-Rev
Σχηματιστές
802.1Qbv ((Χρονοδιαγράμματα)
802.1Qch(Κυκλική ουρά και διαβίβαση)
Ελέγχος ροής TSN
802.1Qci (ανά ροή φιλτράρισμα και αστυνόμευση)
Απολύσεις
802.1CB (Αναπαραγωγή και εξάλειψη του περιθωρίου απόλυσης για την απρόσκοπτη απόλυση)
Μείωση της καθυστέρησης
Προειδοποίηση πλαισίου IEEE 802.1Qbu
|
|
Λειτουργία ασφαλείας
|
|
Κατάλογος ελέγχου πρόσβασης
|
Δικτυακό δίκτυο ACL με βάση το IP/Δικτυακό δίκτυο ACL με βάση το MAC
ΑΚΛ με βάση:
Διεύθυνση MAC
Διεύθυνση IP
Τύπος πρωτοκόλλου
Ειδικότητα VLAN
ΔΣΚΠ
802.1q Προτεραιότητα
Μέχρι 512 καταχωρίσεις
|
|
Ασφάλεια
|
Ασφάλεια λιμένων
Προστασία πηγής IP, έως 512 καταχωρίσεις
Δυναμική επιθεώρηση ARP, έως 1K καταχωρίσεις
Έλεγχος εξουσίας γραμμής εντολών με βάση το επίπεδο χρήστη
Στατική διεύθυνση MAC, έως 64 καταχωρίσεις
|
|
ΑΑΑ
|
Υπολοίπος RADIUS
Πελάτης TACACS+
|
|
Έλεγχος πρόσβασης στο δίκτυο
|
Ελέγχος πρόσβασης δικτύου με βάση θύρα IEEE 802.1x
Πιστοποίηση βασισμένη σε MAC
Τοπική/RADIUS εξακρίβωση ταυτότητας
|
|
Διοίκηση
|
|
Βασικές διεπαφές διαχείρισης
|
Σύνολο; Telnet; Διαδικτυακό πρόγραμμα περιήγησης; SNMPv1,v2c
|
|
Ασφαλείς διεπαφές διαχείρισης
|
SSHv2, TLSv1.2, SNMPv3
|
|
Διαχείριση συστήματος
|
Αναβάθμιση λογισμικού με πρωτόκολλο HTTP μέσω δικτύου Ethernet
Διαμόρφωση φόρτωσης/κατεβάσεως μέσω HTTP
Απομακρυσμένο Syslog
Λογαριασμός Συστήματος
Εθνική Τεχνολογία
Firo NMS
|
|
ΜΙΒ SNMP
|
RFC 1213 MIB-II
RFC 1493 Πύλη MIB
RFC 1643 Ethernet MIB
RFC 2863 Διασύνδεση MIB
RFC 2665 MIB που μοιάζει με Ether
RFC 2819 RMON MIB (ομάδα 1,2, 3 και 9)
RFC 2737 Εταιρεία MIB
RFC 2618 RADIUS Client MIB
RFC 2863 IF-MIB
RFC 2933 IGMP-STD-MIB
RFC 3411 SNMP-Frameworks-MIB
RFC 4292 IP Προώθηση MIB
RFC IP MIB
RFC 4836 MAU-MIB
IEEE 802.1X PAE
ΔΕΔΠ
|
|
Κανονισμός & Εγγύηση
|
|
Ασφάλεια
|
IEC/EN 62368-1
|
|
ΕΜΕ
|
EN55032 Τάξη Α, CISPR 32 FCC Μέρος 15B Τάξη Α
|
|
ΕΣΜ
|
EN61000-4-2 (ESD) EN61000-4-3 (RS) EN61000-4-4 (EFT) EN61000-4-5 (Περίοδος) EN61000-4-6 (CS)
EN61000-4-8 (PFMF)
|
|
Σοκ
|
Δελτίο ΕΚΑΧ
|
|
Ελεύθερη πτώση
|
Δελτίο ΕΚΑΧ
|
|
Δονήσεις
|
Δελτίο ΕΚΑΧ
|
|
Περιβαλλοντική
|
RoHS
|
|
Συμμόρφωση με τα πρότυπα
|
Ηλεκτρονική ταυτότητα
Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
IEEE 802.3z Gigabit 1000T
IEEE 802.3z Gigabit SX/LX
Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
Ελέγχος ροής και αντίστροφη πίεση IEEE 802.3x
IEEE 802.3ad port trunk με LACP
Πρωτόκολλο IEEE 802.1D
Πρότυπο IEEE 802.1w Rapid Spanning Tree
Πρωτόκολλο IEEE 802.1s πολλαπλών διασταυρώσεων
Τάξη υπηρεσίας IEEE 802.1p
Ετικέτες VLAN IEEE 802.1Q
Ελέγχος δικτύου πιστοποίησης λιμένων IEEE 802.1X
IEEE 802.1ab LLDP
IEEE 802.3ah OAM
Διαχείριση σφαλμάτων σύνδεσης (CFM)
Χρονολόγηση και συγχρονισμός για εφαρμογές ευαίσθητες στο χρόνο IEEE 802.1AS
Προειδοποίηση πλαισίου IEEE 802.1Qbu
IEEE 802.1Qci Διήθηση και αστυνόμευση ανά ροή (PSFP)
IEEE 802.1Qbv Βελτιώσεις για την τακτική κυκλοφορία
IEEE 802.1CB Αντικατάσταση και εξάλειψη πλαισίων για την αξιοπιστία (FRER)
RFC 768 UDP
RFC 783 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3
RFC 2710 MLD v1
RFC 3810 MLD v2
RFC 2328 OSPF v2
RFC 5340 OSPF v3
RFC 2453 RIP v2
Δαχτυλίδι ERPS ITU-T G.8032
|
|
Εγγύηση
|
3 έτη
|
|
Περιβάλλον
|
|
Θερμοκρασία λειτουργίας
|
-40 °C έως +75 °C
|
|
Θέρμανση αποθήκευσης
|
-40 °C έως +85 °C
|
|
Η υγρασία
|
5 έως 95% ((μη συμπυκνωτικό)
|
|
Κατάλογος πακέτων
|
|
Συσκευή
|
1x Βιομηχανικός διακόπτης Ethernet
|
|
Καλώδιο
|
1xDB9 θηλυκό προς RJ45
|
|
Συσκευή εγκατάστασης
|
1x Κλιπ DIN-Rail
2x Συσκευές για τοίχο
|
|
Έγγραφα
|
1 x Εγχειρίδιο χρήστη
1 x Κάρτα εγγύησης
|
Εισαγωγή
This powerhouse utilizes Time-sensitive Networking (TSN) technology along with IEEE 1588 Precision Time Protocol (PTPv2) for impeccable time synchronization on all ports - ensuring every operation runs seamlessly in harmony.
Το IM-FS4X1200GW υποστηρίζει με ευκολία τα πρότυπα TSN IEEE που είναι απαραίτητα για μια πλήρη λύση επικοινωνίας σε πραγματικό χρόνο που υπερβαίνει τις προσδοκίες σε κάθε στροφή.
Από την αξιοποίηση του απίστευτου προφίλ IEEE 802.1AS-REV για ασύγκριτο συγχρονισμό χρόνου μέχρι την αξιοποίηση της δύναμης των βελτιώσεων IEEE 802.1Qbv για προγραμματισμένη κυκλοφορία και IEEE 802.1Qbu Frame Preemption για τη βελτιστοποίηση της αποδοτικότητας μετάδοσης δεδομένωνΟ διακόπτης καλύπτει τα πάντα!
Και ας μην ξεχνάμε την ικανότητά του να χειρίζεται κρίσιμα δεδομένα χάρη σε χαρακτηριστικά όπως η καινοτόμος Interspersing Express Traffic (IET) που παρέχεται από το IEEE 802.3br και ικανότητες φιλτραρίσματος και αστυνόμευσης ανά ροή που προσφέρονται από το IEEE 802.1Qci - επιτρέποντας απρόσκοπτη αξιοπιστία ακόμη και κατά τη διάρκεια απαιτητικών λειτουργιών!
Εφαρμογή
1Βιομηχανική αυτοματοποίηση και εργοστασιακά δίκτυα
Ιδανικό για γραμμές παραγωγής που υποστηρίζονται από TSN, ρομποτική, έλεγχο κίνησης και συστήματα μηχανικής όρασης που απαιτούν καθοριστικές επιδόσεις Ethernet.
2Ενέργεια και Ενέργεια
Κατάλληλο για υποσταθμούς, έξυπνα δίκτυα και συστήματα SCADA όπου είναι απαραίτητος ο ακριβής συγχρονισμός χρόνου και η υψηλή διαθεσιμότητα.
3. Μεταφορές και Σιδηροδρομικά Συστήματα
Υποστηρίζει σήμανση, επικοινωνία και δίκτυα ελέγχου σε σιδηροδρόμους, μετρό και έξυπνα συστήματα μεταφοράς.
4. Έλεγχος διαδικασιών και κρίσιμη υποδομή
Αξιόπιστη σπονδυλική στήλη και διακόπτης συγκέντρωσης για πετρέλαιο και φυσικό αέριο, μεταλλουργία, επεξεργασία νερού και άλλες βιομηχανίες συνεχούς διαδικασίας.
5. Συγκεντρωμένα δίκτυα OT / IT
Επιτρέπει την ασφαλή, διαχειριζόμενη συνδεσιμότητα μεταξύ της λειτουργικής τεχνολογίας και των επιχειρηματικών δικτύων, διατηρώντας παράλληλα εγγυήσεις σε πραγματικό χρόνο.
