8 θυρών Gigabit Fiber Optic Switch SFP 1G
Επισκόπηση του 8 θυρών Gigabit Switch

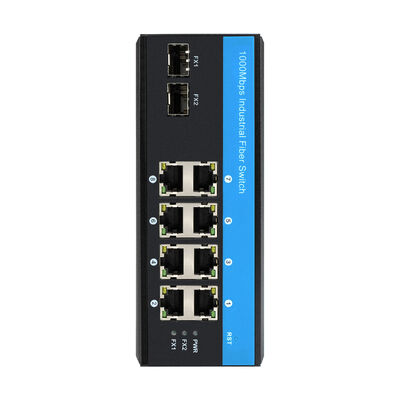

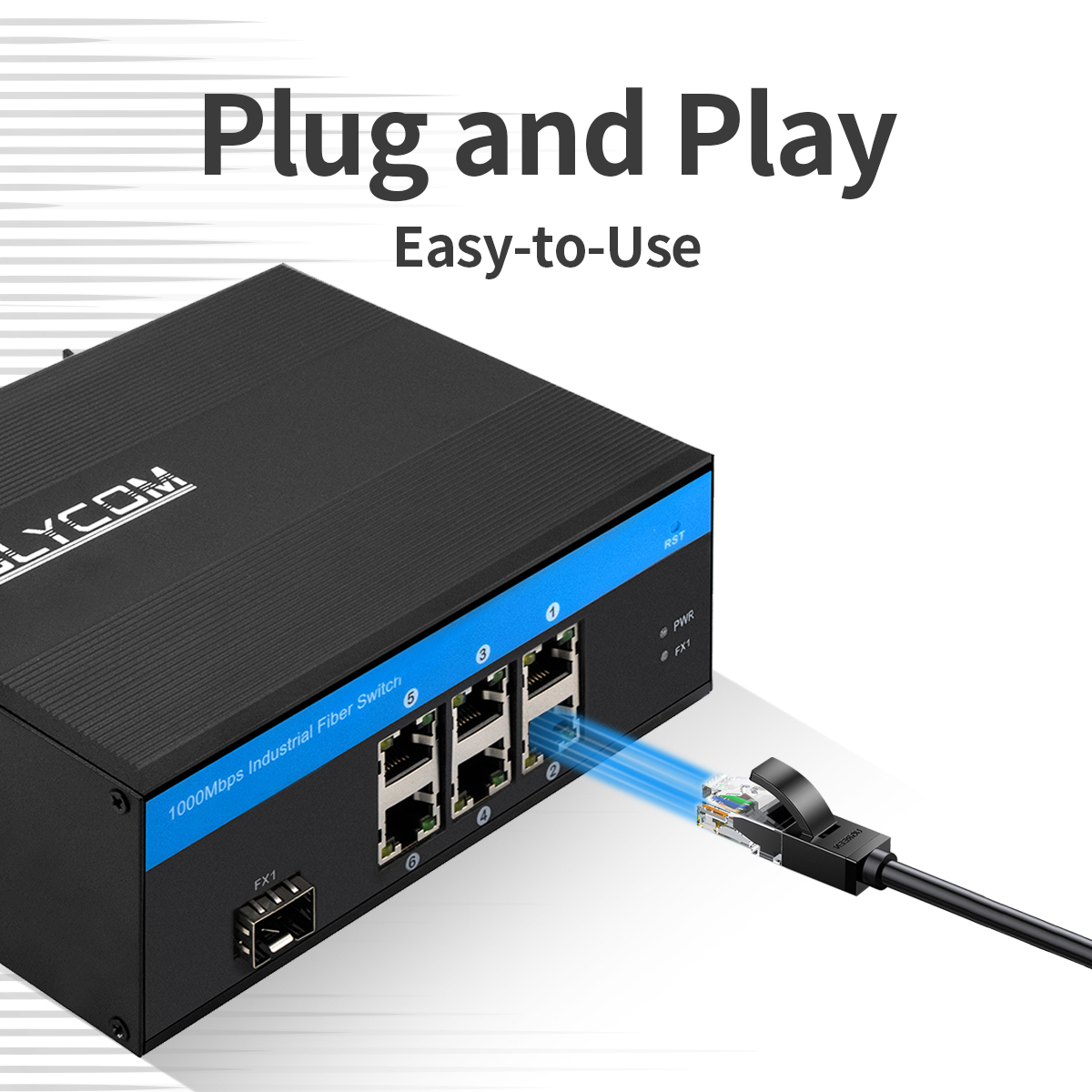

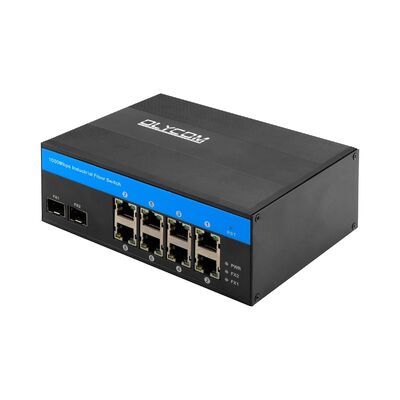

1. Το βιομηχανικό Gigabit Fiber Switch IM-FS280GE είναι μια ανθεκτική, plug-and-play λύση Ethernet σχεδιασμένη για αξιόπιστη λειτουργία σε σκληρά βιομηχανικά περιβάλλοντα.
2. Διαθέτοντας 2 θύρες οπτικών ινών Gigabit SFP και 8 θύρες Gigabit Ethernet χαλκού, επιτρέπει την απρόσκοπτη ενσωμάτωση συνδέσεων οπτικών ινών μεγάλης απόστασης με συνδεσιμότητα συσκευών άκρων υψηλής πυκνότητας.
3. Βασισμένο σε μια βιομηχανικού βαθμού αρχιτεκτονική μεταγωγής με μηχανισμό αποθήκευσης και προώθησης, το IM-FS280GE εξασφαλίζει σταθερή μετάδοση δεδομένων και σταθερή απόδοση υπό βαριά φορτία δικτύου. Η είσοδος τροφοδοσίας DC ευρέος φάσματος (DC12V–DC52V) και η προστασία αντίστροφης πολικότητας ενισχύουν την αξιοπιστία του συστήματος σε κρίσιμες αναπτύξεις.
4. Με ένα ευρύ φάσμα θερμοκρασίας λειτουργίας από -40°C έως 75°C, ενισχυμένο μεταλλικό περίβλημα και βιομηχανική προστασία EMC, αυτός ο διακόπτης είναι κατάλληλος για εξωτερικά ντουλάπια, εργοστασιακούς ορόφους και μη επιτηρούμενες εγκαταστάσεις όπου η μακροχρόνια σταθερότητα είναι απαραίτητη.
Τεχνικά δεδομένα του Industrial Fiber Switch
|
Όνομα προϊόντος
|
10/100/1000Mbps Industrial Fiber Switch(2F+8TP)
|
|
Αριθμός μοντέλου
|
IM-FS280GE
|
|
Θύρα
|
2x1000M SFP Fiber
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500-meter
8x10/100/1000M UTP RJ45(Υποστήριξη αυτόματης ανίχνευσης MDI/MDIX)
1x6-PIN Power Terminal Block
|
|
Πρωτόκολλο
|
IEEE 802.3(10Base-T)
IEEE 802.3u(100Base-TX)
IEEE 802.3ab(1000Base-TX)
|
|
Χαρακτηριστικά μεταγωγής
|
Λειτουργία μετάδοσης: αποθήκευση και προώθηση
Καθυστέρηση προώθησης: <10us
Εύρος ζώνης συστήματος: 20Gbps (χωρίς κυκλοφοριακή συμφόρηση)
Ρυθμός προώθησης: 14.88Mmps
MAC: 4K
Μέγεθος buffer πακέτων: 1.75Mb
|
|
Δίκτυο Media
|
10BASE-T: CAT3, CAT4, CAT5 μη θωρακισμένο συστραμμένο ζεύγος (≤100m)
100/1000BASE-TX: CAT5 ή παραπάνω θωρακισμένο συστραμμένο ζεύγος (≤100m)
|
|
LED
|
Power, Fiber, Network, PoE
PWR: Power
Fiber: FX1, FX2
On: η μετάδοση είναι κανονική
Off: η μετάδοση ΔΕΝ είναι κανονική (ελαττωματική οπτική μονάδα ή αποσυνδεδεμένη)
Copper orange: Ένδειξη PoE
On:Το PoE λειτουργεί
Off:Το PoE δεν λειτουργεί ή αυτή είναι συσκευή Non-PoE
Copper green: Ένδειξη ταχύτητας
On:η ταχύτητα μετάδοσης είναι 1000Mbps
Blinking: σε μετάδοση
Off:Αποσυνδεδεμένο ή η ταχύτητα εργασίας είναι 10/100Mbps
|
|
Κατανάλωση ρεύματος
|
Πλήρης φόρτωση χωρίς PoE≤5W
|
|
Τροφοδοσία
|
Εφεδρική είσοδος DC12V~DC52V, συνήθως DC12V/DC24V/DC48V
Αντίστροφη σύνδεση: υποστήριξη
|
|
Περιβάλλον
|
Θερμοκρασία λειτουργίας: -40°C～75°C
Θερμοκρασία αποθήκευσης: -40°C～85°C
Υγρασία λειτουργίας: 10%～90%, μη συμπυκνωμένη
Υγρασία αποθήκευσης: 10%～95%, μη συμπυκνωμένη
|
|
Βιομηχανικά πρότυπα
|
ESD: IEC61000-4-2, ±15KV air, ±6KV contact
EFT: IEC61000-4-4, General ±6KV
Surge: IEC61000-4-5, Differential ±2KV, Common±6KV
|
|
Πιστοποίηση
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014
|
|
Μηχανικές πληροφορίες
|
Shell: Κυματοειδές μεταλλικό κέλυφος, επίπεδο βαθμού IP40
Διάσταση: 158*115*60mm
Μέθοδος τοποθέτησης: Din-rail/Wall mounting
Βάρος: 0.75Kg/0.9Kg(Net/Gross)
|
|
Εγγύηση
|
3 χρόνια, τεχνική υποστήριξη εφ' όρου ζωής
|
3. Εφαρμογή
Το IM-FS280GE χρησιμοποιείται ευρέως σε βιομηχανικά και υποδομικά δίκτυα όπου η αξιοπιστία, η απόσταση και η περιβαλλοντική ανθεκτικότητα είναι κρίσιμης σημασίας, συμπεριλαμβανομένων:
- Συστήματα επιτήρησης IP & Ασφάλειας
- Δημόσιες επιχειρήσεις ενέργειας και δίκτυα SCADA
- Σιδηροδρομικά, Μετρό και Συστήματα Μεταφορών
- Αιολική ενέργεια και ενεργειακή υποδομή
- Αυτοματισμός εργοστασίων & Γραμμές συναρμολόγησης
- Έξυπνα συστήματα μεταφορών (ITS)
- Επεξεργασία νερού και παρακολούθηση λυμάτων
- Στρατιωτικά και σκληρά βιομηχανικά περιβάλλοντα
4. Βασικά χαρακτηριστικά
Gigabit Fiber & Ethernet Connectivity
Εξοπλισμένο με 2× 1000Mbps υποδοχές οπτικών ινών SFP και 8× 10/100/1000Mbps θύρες RJ45 αυτόματης ανίχνευσης, ο διακόπτης υποστηρίζει ευέλικτες τοπολογίες δικτύου, επιτρέποντας τόσο τη μετάδοση οπτικών ινών μεγάλης απόστασης όσο και την πρόσβαση χαλκού υψηλής ταχύτητας στην άκρη.
Industrial-Grade Reliability
Σχεδιασμένο για συνεχή λειτουργία σε ακραία περιβάλλοντα, το IM-FS280GE υποστηρίζει λειτουργία -40°C έως 75°C, διαθέτει κυματοειδές μεταλλικό περίβλημα και παρέχει προστασία από υπερτάσεις Ethernet 6KV, καθιστώντας το ιδανικό για βιομηχανικές και εξωτερικές εφαρμογές.
Stable Performance & Efficient Switching
Η μη αποκλειστική υφή μεταγωγής, η χαμηλή καθυστέρηση προώθησης και η άφθονη αποθήκευση πακέτων εξασφαλίζουν ομαλή ροή δεδομένων για εφαρμογές που απαιτούν μεγάλο εύρος ζώνης, όπως ροή βίντεο και παρακολούθηση σε πραγματικό χρόνο.
Flexible Power Input for Industrial Systems
Υποστηρίζει εφεδρικές εισόδους τροφοδοσίας DC που χρησιμοποιούνται συνήθως σε βιομηχανικά συστήματα ελέγχου (12V / 24V / 48V), βελτιώνοντας τον χρόνο λειτουργίας του δικτύου και απλοποιώντας την ενσωμάτωση ισχύος.
Easy Installation & Compliance

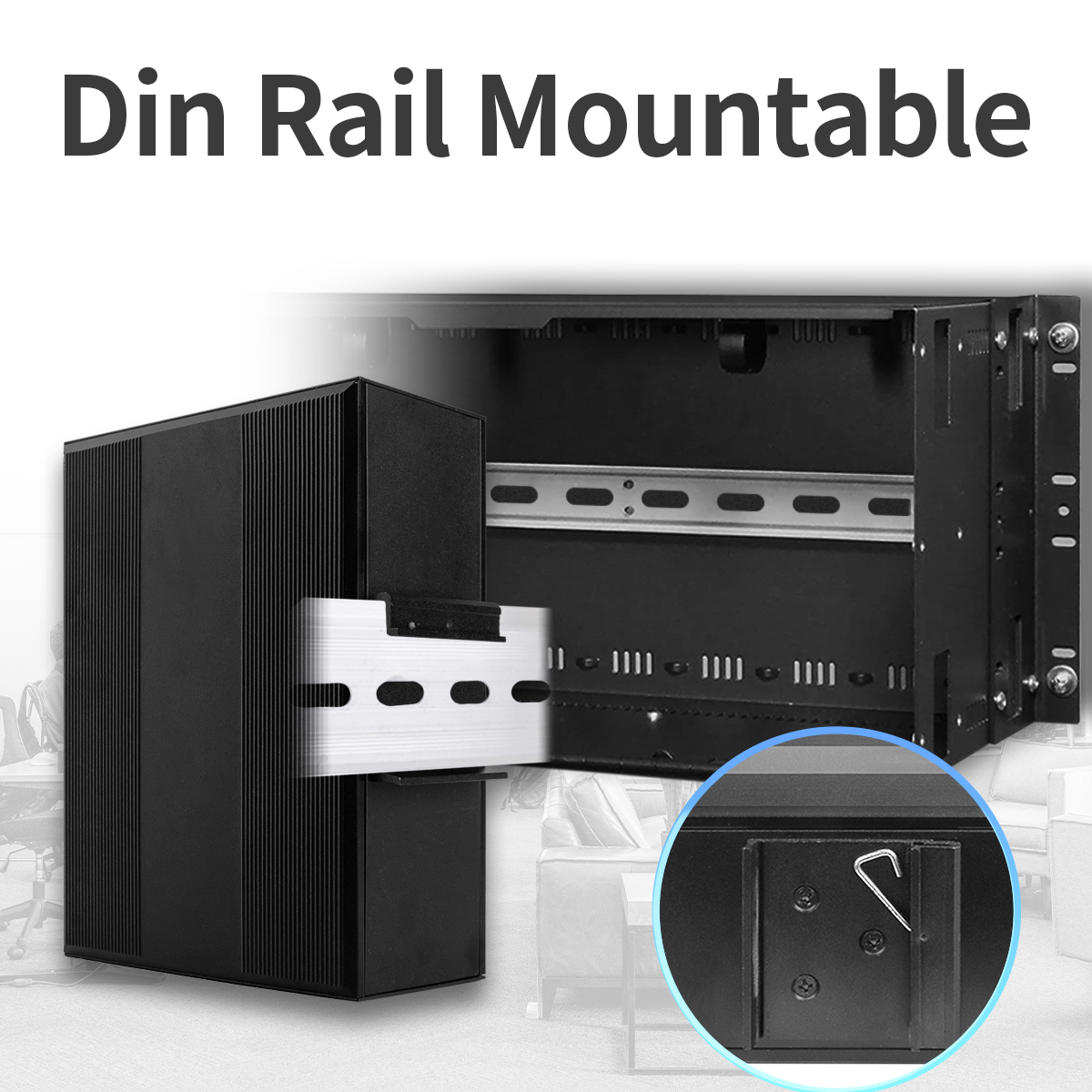

Οι επιλογές τοποθέτησης σε ράγα DIN ή τοίχο επιτρέπουν γρήγορη ανάπτυξη σε ντουλάπια ελέγχου. Η συσκευή συμμορφώνεται με τα πρότυπα CE και FCC, πληρώντας τις παγκόσμιες απαιτήσεις δικτύωσης βιομηχανικών.
5. Αξεσουάρ
|
Βιομηχανική οπτική μονάδα
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX(1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U(TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D(TX 1550 RX1310)
|
|
Βιομηχανικό τροφοδοτικό DIN
|
|
IM-DAC220/DC12V1.67A
|
AC220V σε DC12V1.67A, -30℃～70℃
|
|
IM-DAC220/DC24V1A
|
AC220V σε DC24V1A, -30℃～70℃
|
FAQ
1, Σε ποιο chip βασίζεται;
Olycom: Realtek
2, Μπορώ να το προσαρμόσω;
Olycom: Ναι
Υποστηρίζουμε υπηρεσίες OEM όπως λογότυπο, όνομα μοντέλου, ετικέτα, μάσκα PVC και εξαρτήματα προϊόντων (κιτ τοποθέτησης, μπλοκ ακροδεκτών τροφοδοσίας κ.λπ.)
3, Είναι διαχειριζόμενο;
Olycom: Όχι
Είναι απλώς plug-and-play, αλλά έχουμε ένα διαχειριζόμενο μοντέλο (IM-FS280GM)
