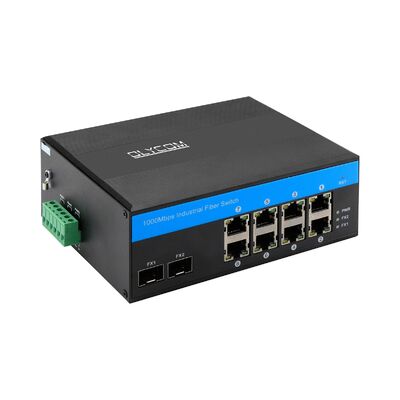

Ολυκόμ 8 Port PoE Gigabit Network Switch
1Προδιαγραφή του βιομηχανικού διακόπτη 8 θύρων
|
Ονομασία του προϊόντος
|
10/100/1000Mbps Βιομηχανικός PoE Fiber Switch ((2F+8TP)
|
|
Αριθμός μοντέλου.
|
IM-FP288GE
|
|
Λιμάνι
|
2x1000M SFP ίνες
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
ΜΜ: 1310nm, 2Km; 850nm, 500 μέτρα
8x10/100/1000M UTP RJ45 ((Υποστήριξη αυτόματης ανίχνευσης MDI/MDIX)
1x6-PIN ενεργειακό τερματικό μπλοκ
|
|
Πρωτόκολλο
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
Ηλεκτρονικές συσκευές
IEEE 802.3 σε 30W ((PoE+)
|
|
Εναλλακτικά χαρακτηριστικά
|
Τρόπος μετάδοσης: αποθήκευση και διαβίβαση
Ημερομηνία αποστολής: <10us
Διάφραση ζώνης συστήματος: 20Gbps (μη κυκλοφοριακή συμφόρηση)
Ταχύτητα διαβίβασης: 14.88Mmps
4K.
Μέγεθος μπουφέρα πακέτου: 1.75Mb
|
|
Δικτυακά μέσα
|
10BASE-T: CAT3, CAT4, CAT5 μη προστατευμένο στρεβλωμένο ζευγάρι ((≤ 100m)
100/1000BASE-TX: CAT5 ή υψηλότερο προστατευμένο στρεβλωμένο ζεύγος (≤ 100m)
|
|
Φώτα LED
|
Δύναμη, ίνες, δίκτυο, PoE
Δύναμη
Φύλλα: FX1, FX2
Ενεργό: μετάδοση κανονική.
Εκκενωμένη: η μετάδοση δεν είναι φυσιολογική (ελαττωματική οπτική μονάδα ή αποσυνδεδεμένη)
Πορτοκαλί χαλκό: δείκτης PoE
Το PoE δουλεύει
Ακύρωση: Η συσκευή PoE δεν λειτουργεί ή είναι μη PoE.
Χάλκινο πράσινο: δείκτης ταχύτητας
Ενεργο: ταχύτητα μετάδοσης 1000Mbps
Κλείδωμα: σε μετάδοση
Εκκενωμένο:Αποσυνδεδεμένο ή ταχύτητα λειτουργίας 10/100Mbps
|
|
Κατανάλωση ενέργειας
|
Πλήρης φόρτιση χωρίς PoE≤5W
|
|
Ηλεκτρική τροφοδοσία
|
Η τάση εισόδου τροφοδοσίας PoE: 48V (μέγιστο 52V)
Ενιαία ισχύς πηγής PoE ισχύς εξόδου: 30W (έδρα 1~8)
Συνολικός προϋπολογισμός: 240 W
Η τάση εξόδου PoE: 48V
Αντίστροφη σύνδεση: υποστήριξη
|
|
Καλωδίωση PoE
|
1/2 (V+), 3/6 (V-)
|
|
Περιβάλλον
|
Θερμοκρασία λειτουργίας: -40°C ∼75°C
Θερμοκρασία αποθήκευσης: -40°C ∼85°C
Εργασιακή υγρασία: 10%~90%, μη συμπυκνωτική
Ενυδάτωση αποθήκευσης: 10%~95%, μη συμπυκνωτική
|
|
Βιομηχανικά πρότυπα
|
ESD: IEC61000-4-2, αέρας ±15KV, επαφή ±6KV
ΕΠΤ: IEC61000-4-4, Γενική ±6KV
Επεξεργασία του ηλεκτρικού συστήματος
|
|
Πιστοποίηση
|
Ειδικότερα, τα συστήματα που χρησιμοποιούνται για την παρακολούθηση των οχημάτων είναι τα εξής:
Το σημείο 6.2.3 αντικαθίσταται από το ακόλουθο κείμενο:
Ειδικότερα, το σημείο 6.2.3 του παρόντος παραρτήματος δεν εφαρμόζεται.2022
Ειδικότερα, το σημείο 6.2.4.1 του παρόντος παραρτήματος ισχύει για τα οχήματα με κινητήρα.2020
Η FCC: 47 CFR FCC Μέρος 15 Υπομέρος Β (Τάξη Β) ANSI C63.4: 2014
|
|
Μηχανικές πληροφορίες
|
Κέλυφος: κυματοειδής μεταλλικός κέλυφος, βαθμός IP40
Μέγεθος: 158*115*60mm
Μέθοδος τοποθέτησης: τοποθέτηση σε σιδηροτροχιά/στοίχο
Βάρος: 0,75Kg/0,9Kg (καθαρό/ακαθάριστο)
|
|
Εγγύηση
|
3 έτη, τεχνική υποστήριξη καθ' όλη τη διάρκεια της ζωής
|
2Βασικά χαρακτηριστικά του διακόπτη Ethernet 8 λιτών
1Ενσωματωμένη Gigabit PoE & Fiber Connectivity
Οκτώ θύρες RJ45 10/100/1000Mbps με αυτόματη ανίχνευση παρέχουν ισχύ και δεδομένα IEEE 802.3af/at PoE μέσω ενός μόνο καλωδίου Ethernet,ενώ διπλές υποδομές Gigabit SFP παρέχουν ευέλικτες συνδέσεις ανόδου ινών για μετάδοση μεγάλης απόστασης ή χωρίς παρεμβολές.
2. Υψηλός προϋπολογισμός ισχύος PoE για αναπτύξεις πολλαπλών συσκευών
Κάθε θύρα PoE υποστηρίζει έξοδο έως 30W, με συνολικό προϋπολογισμό 240W, επιτρέποντας σταθερή λειτουργία πολλαπλών συσκευών υψηλής ισχύος, όπως PTZ κάμερες και εξωτερικά ασύρματα AP.
3Βιομηχανική αξιοπιστία
Σχεδιασμένος για απαιτητικά περιβάλλοντα, ο διακόπτης υποστηρίζει λειτουργία σε υψηλές θερμοκρασίες (-40 °C έως 75 °C) και προσφέρει προστασία από υπερτάσεις 6KV Ethernet,Βοηθά στην εξασφάλιση αδιάλειπτης λειτουργίας σε εξωτερικούς χώρους και ηλεκτρικά θορυβώδεις χώρους.
4. Έξυπνη ανίχνευση PoE & Ασφαλής παροχή ενέργειας
Αναγνωρίζει αυτόματα μη-PoE και IEEE 802.3af/at συμβατές συσκευές, παρέχοντας ισχύ μόνο όταν απαιτείται για την προστασία συνδεδεμένου εξοπλισμού.
5Σταθερή απόδοση αλλαγής
Μια αρχιτεκτονική μετατροπής αποθήκευσης και προώθησης, απόδοση Gigabit και αποτελεσματικός έλεγχος ροής εξασφαλίζουν ομαλή μετάδοση δεδομένων για κίνηση βίντεο, έλεγχο και παρακολούθηση.
6- Απλή εγκατάσταση και συντήρηση
Ο μη διαχειριζόμενος σχεδιασμός plug-and-play με Auto MDI/MDIX εξαλείφει την πολυπλοκότητα της διαμόρφωσης.Το συμπαγές μεταλλικό περίβλημα με DIN σιδηροτροχιά ή τοίχο τοποθέτησης το καθιστά εύκολο να ενσωματωθεί σε βιομηχανικά ντουλάπια και περιβλήματα πεδίου.
3Γενική επισκόπηση του διακόπτη βιομηχανικού δικτύου
Ο βιομηχανικός διακόπτης IM-FP288GE PoE Fiber είναι μια ανθεκτική λύση δικτύωσης plug-and-play που έχει σχεδιαστεί για βιομηχανικά περιβάλλοντα όπου η ισχύς, η απόσταση και η αξιοπιστία έχουν μεγαλύτερη σημασία.
Συνδυάζοντας 8 θύρες χαλκού Gigabit PoE με 2 Gigabit SFP fiber uplinks, παρέχει δεδομένα και ενέργεια σε κάμερες IP, ασύρματα σημεία πρόσβασης,και βιομηχανικές συσκευές Ethernet, ενώ η επέκταση του δικτύου φτάνει πολύ πέρα από το όριο του χαλκού των 100 μέτρων μέσω της ινώδους ίνωσης.
Κατασκευασμένο για σκληρές συνθήκες, το IM-FP288GE λειτουργεί αξιόπιστα από -40 ° C έως 75 ° C, διαθέτει προστασία από υπερχείλιση βιομηχανικής κλάσης και υποστηρίζει τοποθέτηση DIN-rail ή τοίχου.Με έξυπνη ανίχνευση PoE και υψηλό συνολικό προϋπολογισμό ενέργειας, απλοποιεί την ανάπτυξη σε εξωτερικά δίκτυα, δίκτυα μεταφορών, ενέργειας και αυτοματισμού όπου η σταθερότητα και η ευκολία εγκατάστασης είναι κρίσιμες.
4Εφαρμογή του CCTV PoE Switch
1Συστήματα παρακολούθησης Π.Ι.
Ιδανικό για την τροφοδοσία και τη σύνδεση κάμερες IP σε πόλεις, εργοστάσια, πανεπιστημιουπόλεις και υπαίθριους χώρους, με συνδέσεις πρόσβασης με ίνες που επεκτείνουν την κάλυψη σε μεγάλες αποστάσεις.
2. Ευφυή Συστήματα Μεταφορών και Σιδηροδρόμων
Υποστηρίζει σταθερή παροχή δεδομένων και ηλεκτρικής ενέργειας για την παρακολούθηση της κυκλοφορίας, το PIS του μετρό και τα δίκτυα επικοινωνιών σιδηροδρόμων που λειτουργούν σε σκληρά περιβάλλοντα.
3Ενεργειακή, ηλεκτρική ενέργεια και δίκτυα SCADA
Είναι κατάλληλο για υποσταθμούς, αιολικά πάρκα και συστήματα αυτοματισμού ισχύος που απαιτούν υψηλή αξιοπιστία, προστασία από υπερεμάνσεις και μετάδοση ινών μεγάλης απόστασης.
4Βιομηχανική αυτοματοποίηση και κατασκευή
Παρέχει αξιόπιστη σύνδεση Ethernet και PoE για αισθητήρες, ελεγκτές και βιομηχανικούς τερματικούς σταθμούς στα εργοστάσια.
5Δήμαρχοι και έργα υποδομής
Συχνά χρησιμοποιείται στην επεξεργασία λυμάτων, στη μεταλλουργία και στις δημόσιες υποδομές όπου είναι απαραίτητο ο ανθεκτικός σχεδιασμός και η μακροπρόθεσμη σταθερότητα.
5Πληροφορίες συσκευασίας
- 1pc διακόπτης
- Εγχειρίδιο χρήσης 1pc
Σημείωση
Συσκευές (DIN σιδηροδρομική στήριξη, οπτική μονάδα, παροχή ενέργειας, patchcord, καλώδιο δικτύου κλπ.) δεν περιλαμβάνονται στο κουτί συσκευασίας, παρακαλούμε ετοιμάστε το μόνοι σας ή αγοράστε ένα ολόκληρο σετ από εμάς
Πληροφορίες για τα κιβώτια αποστολής
Μέγεθος προϊόντος: 15,8*11,5*6cm
Μέγεθος εσωτερικού κουτιού: 25,3*20,8*8cm
Βάρος του προϊόντος: 0,75Kg
Βάρος συσκευασίας: 0,9Kg
Μέγεθος κυριότερου κουτιού: 55,5*40*41cm
Ποσότητα συσκευασίας: 20pcs
Βάρος συσκευασίας: 20Kg
6. Ενημερωτικά ερωτήματα
1Σε ποιο τσιπ βασίζεται;
Ολυκόμ: Realtek
2Μπορώ να το προσαρμόσω;
Ολυκόμ:
Υποστηρίζουμε υπηρεσίες OEM όπως λογότυπο, όνομα μοντέλου, ετικέτα, μάσκα PVC και εξαρτήματα προϊόντος (συσκευή τοποθέτησης, μπλοκ τερματικού ισχύος κλπ.)
3- Τα καταφέρατε;
Ολυκόμ:
Είναι απλά plug-and-play, αλλά έχουμε ένα διαχειριζόμενο μοντέλο.
