4-Port Gigabit DIN PoE Switch
1. Επισκόπηση

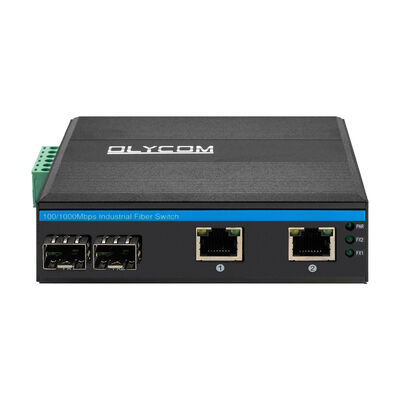

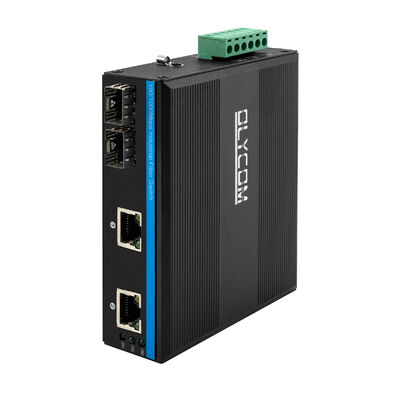

Το IM-FP222GE είναι ένας συμπαγής βιομηχανικός διακόπτης Gigabit PoE fiber σχεδιασμένος για να παρέχει αξιόπιστη συνδεσιμότητα δεδομένων και ισχύος σε σκληρά και κρίσιμα περιβάλλοντα.
Διαθέτοντας δύο θύρες οπτικών ινών Gigabit SFP και δύο θύρες Ethernet 10/100/1000Mbps PoE, επιτρέπει την απρόσκοπτη ενσωμάτωση δικτύων οπτικών ινών με συσκευές άκρων με τροφοδοσία, όπως κάμερες IP και σημεία ασύρματης πρόσβασης.
Με ένα ευρύ φάσμα θερμοκρασίας λειτουργίας (-40°C έως +75°C), ισχυρή προστασία από υπερτάσεις και ένα ανθεκτικό μεταλλικό περίβλημα DIN-rail, το IM-FP222GE είναι κατασκευασμένο για συνεχή λειτουργία σε βιομηχανικό αυτοματισμό, μεταφορές και συστήματα επιτήρησης εξωτερικών χώρων.
Είναι μια ιδανική λύση για IP Surveillance, αιολική ενέργεια, ηλεκτρική ενέργεια, μετρό PIS, αυτοματισμό συναρμολόγησης, SCADA ισχύος, επεξεργασία λυμάτων, μεταλλουργία, έξυπνες μεταφορές, σιδηροδρομικές μεταφορές, στρατιωτικές και άλλες βιομηχανίες
2. Προδιαγραφές
|
Όνομα προϊόντος
|
Βιομηχανικός διακόπτης PoE Fiber 10/100/1000Mbps (2F+2TP)
|
|
Αριθμός μοντέλου
|
IM-FP222GE
|
|
Θύρα
|
2x100/1000M SFP Fiber
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 μέτρα
2x10/100/1000M UTP RJ45 (Υποστήριξη αυτόματης ανίχνευσης MDI/MDIX)
1x6-PIN Power Terminal Block
|
|
Πρωτόκολλο
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3at 30W (PoE+)
|
|
Λειτουργίες μεταγωγής
|
Λειτουργία μετάδοσης: αποθήκευση και προώθηση
Καθυστέρηση προώθησης:<10us
Εύρος ζώνης συστήματος: 8Gbps (χωρίς μποτιλιάρισμα)
Ρυθμός προώθησης: 5.952Mmps
MAC: 4K
Μέγεθος buffer πακέτων: 1.75Mb
|
|
Δίκτυο Media
|
10BASE-T: CAT3, CAT4, CAT5 μη θωρακισμένο συστραμμένο ζεύγος (≤100m)
100/1000BASE-TX: CAT5 ή παραπάνω θωρακισμένο συστραμμένο ζεύγος (≤100m)
|
|
LED
|
Ισχύς, Fiber, Δίκτυο, PoE
PWR: Ισχύς
Fiber: FX1, FX2
On: η μετάδοση είναι κανονική
Off: η μετάδοση ΔΕΝ είναι κανονική (ελαττωματική οπτική μονάδα ή αποσυνδεδεμένη)
Χάλκινο πορτοκαλί: Ένδειξη PoE
On: το PoE λειτουργεί
Off: το PoE δεν λειτουργεί ή αυτή είναι συσκευή Non-PoE
Χάλκινο πράσινο: Ένδειξη ταχύτητας
On: η ταχύτητα μετάδοσης είναι 1000Mbps
Blinking: σε μετάδοση
Off: Αποσυνδεδεμένο ή η ταχύτητα εργασίας είναι 10/100Mbps
|
|
Κατανάλωση ρεύματος
|
Πλήρης φόρτωση χωρίς PoE≤5W
|
|
Παροχή ηλεκτρικού ρεύματος
|
Τάση εισόδου τροφοδοσίας PoE: 48V (max 52V)
Μονή ισχύς εξόδου τροφοδοσίας PoE: 30W (θύρα 1~2)
Συνολικός προϋπολογισμός: 60W
Τάση εξόδου PoE: 48V
Αντίστροφη σύνδεση: υποστήριξη
|
|
Καλωδίωση PoE
|
1/2 (V+), 3/6 (V-)
|
|
Περιβάλλον
|
Θερμοκρασία λειτουργίας: -40°C～75°C
Θερμοκρασία αποθήκευσης: -40°C～85°C
Υγρασία λειτουργίας: 10%～90%, μη συμπυκνωμένη
Υγρασία αποθήκευσης: 10%～95%, μη συμπυκνωμένη
|
|
Βιομηχανικά πρότυπα
|
ESD: IEC61000-4-2, ±15KV air, ±6KV contact
EFT: IEC61000-4-4, General ±6KV
Surge: IEC61000-4-5, Differential ±2KV, Common±6KV
|
|
Πιστοποίηση
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014
|
|
Μηχανικές πληροφορίες
|
Shell: Κυματοειδές μεταλλικό κέλυφος, επίπεδο βαθμού IP40
Διάσταση: 114*93*35mm

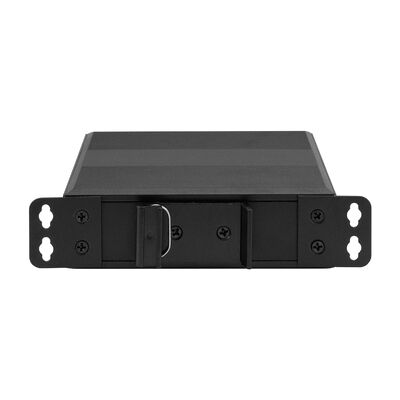

Μέθοδος τοποθέτησης: Din-rail/Τοποθέτηση σε τοίχο
Βάρος: 0.35Kg/0.45Kg (Καθαρό/Μικτό)
|
|
Εγγύηση
|
3 χρόνια, τεχνική υποστήριξη εφ' όρου ζωής
|
3. Βασικά χαρακτηριστικά
1. Ενσωμάτωση Gigabit Fiber & PoE
2× θύρες οπτικών ινών SFP 100/1000Mbps που υποστηρίζουν μονάδες οπτικών ινών πολλαπλών και μονών λειτουργιών για ευέλικτες αποστάσεις μετάδοσης
2× θύρες RJ45 PoE 10/100/1000Mbps συμβατές με IEEE 802.3af/at, παρέχοντας έως και 30W ανά θύρα
Συνολικός προϋπολογισμός ισχύος PoE 60W, κατάλληλος για κάμερες IP υψηλής ισχύος και ασύρματες συσκευές
2. Σταθερή απόδοση μεταγωγής
Η αρχιτεκτονική μεταγωγής αποθήκευσης και προώθησης εξασφαλίζει την ακεραιότητα των δεδομένων
Υψηλό εύρος ζώνης συστήματος με μη αποκλειστική προώθηση και χαμηλή καθυστέρηση
Η αυτόματη διαπραγμάτευση και το Auto MDI/MDIX απλοποιούν την ανάπτυξη δικτύου
Υποστήριξη ελέγχου ροής για επικοινωνία full-duplex και half-duplex
3. Βιομηχανική αξιοπιστία
Προστασία από υπερτάσεις Ethernet 6KV και ισχυρή ανοσία EMC για εξωτερικά περιβάλλοντα και περιβάλλοντα υψηλών παρεμβολών
Ευρεία είσοδος ισχύος DC (σύστημα PoE 48V) με προστασία αντίστροφης πολικότητας
Ανεμιστήρας κυματοειδές μεταλλικό περίβλημα (IP40) για αποτελεσματική απαγωγή θερμότητας
Επιλογές τοποθέτησης DIN-rail ή τοίχου για ευέλικτη εγκατάσταση
4. Εύκολη παρακολούθηση και συμμόρφωση
Ενδείξεις LED για ισχύ, σύνδεση οπτικών ινών, δραστηριότητα Ethernet, ταχύτητα και κατάσταση PoE
Συμμορφώνεται με τα πρότυπα CE και FCC, κατάλληλο για παγκόσμιες αναπτύξεις
4. Διάσταση
- 1pc διακόπτης
- 1pc εγχειρίδιο χρήστη
Σημείωση
Τα αξεσουάρ (βραχίονας DIN rail, οπτική μονάδα, τροφοδοτικό, patchcord, καλώδιο δικτύου κ.λπ.) ΔΕΝ περιλαμβάνονται στο κουτί συσκευασίας, παρακαλούμε να τα προετοιμάσετε μόνοι σας ή να αγοράσετε ένα ολόκληρο σετ από εμάς
Πληροφορίες κουτιού αποστολής
Μέγεθος προϊόντος: 11.4*9.3*3.5cm
Μέγεθος εσωτερικού κουτιού: 23*16.5*5.8cm
Βάρος προϊόντος: 0.35Kg
Βάρος συσκευασίας: 0.45Kg
Μέγεθος κύριου κουτιού: 67*33*47cm
Ποσότητα συσκευασίας: 40 τεμάχια
Βάρος συσκευασίας: 20Kg
5. Αξεσουάρ
|
Βιομηχανική οπτική μονάδα
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX (1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D (TX 1550 RX1310)
|
|
Βιομηχανικό τροφοδοτικό DIN
|
|
IM-DAC220/DC48V2.5A
|
AC220V σε DC48V2.5A, -40℃～70℃
|
|
IM-DAC220/DC48V5A
|
AC220V σε DC48V5A, -40℃～70℃
|
|
IM-DAC220/DC48V10A
|
AC220V σε DC48V10A, -40℃～70℃
|
6. Εφαρμογή
1, Σύστημα CCTV PoE
2, Fiber Optic Telecom
