4 Θυρίδες Βιομηχανικό PoE Switch με Fiber Bypass
1. Επισκόπηση
Το IM-FBP244GW είναι ένα πλήρως διαχειριζόμενο βιομηχανικό switch PoE fiber bypass σχεδιασμένο για δίκτυα Ethernet και οπτικής μετάδοσης υψηλής διαθεσιμότητας.
Ενσωματώνοντας πρόσβαση Gigabit PoE, uplinks πολλαπλών Gigabit fiber και διπλά κανάλια οπτικού bypass, εξασφαλίζει αδιάλειπτη συνδεσιμότητα δικτύου ακόμη και κατά τη διάρκεια απώλειας ρεύματος ή βλάβης συσκευής.
Κατασκευασμένο για να λειτουργεί αξιόπιστα σε σκληρά περιβάλλοντα, το switch συνδυάζει προηγμένα χαρακτηριστικά διαχείρισης Layer 2 με προστασία fiber κατηγορίας φορέα, καθιστώντας το ιδανική λύση για δίκτυα κρίσιμης σημασίας όπου η διαθεσιμότητα, η ανθεκτικότητα και ο κεντρικός έλεγχος είναι απαραίτητοι.
2. Προδιαγραφές
|
Όνομα Προϊόντος
|
10/100/1000Mbps Managed Industrial PoE Fiber Bypass Switch(2F+4TP)
|
|
Αριθμός Μοντέλου
|
IM-FBP244GW
|
|
Θύρα
|
2*100/1000/2500Mpbs θύρες SFP
2* θύρες LC bypass (SM/MM)
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 μέτρα
4*10/100/1000M UTP RJ45 (Υποστήριξη αυτόματης ανίχνευσης MDI/MDIX)
|
|
Πρωτόκολλο
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Χαρακτηριστικά Switching
|
Λειτουργία μετάδοσης: αποθήκευση και προώθηση
Καθυστέρηση προώθησης:<10us
Εύρος ζώνης συστήματος: 18Gbps (χωρίς συμφόρηση)
Μέγεθος DRAM: 128M
Μέγεθος Flash: 16M
Μέγεθος buffer πακέτων: 4Mb
VLAND ID: 4096
Μέγεθος πίνακα διευθύνσεων MAC: 8K
Jumbo Frame: 9.6KB
|
|
Δίκτυο Media
|
10BASE-T: CAT3, CAT4, CAT5 μη θωρακισμένο twisted pair (≤100m)
100/1000BASE-TX: CAT5 ή παραπάνω θωρακισμένο twisted pair (≤100m)
|
|
LEDs
|
Τροφοδοσία, δίκτυο, fiber
PWR: Τροφοδοσία
Πορτοκαλί: Link/ACT
Πράσινο: 1000M Ταχύτητα Δικτύου (σβηστό όταν είναι 100Mb/s)
Fiber: FX1/FX2
|
|
Τροφοδοσία
|
Τάση εισόδου: 48V (max 52V)
Τάση εξόδου PoE: 48V
Μονή ισχύς εξόδου PoE: 30W (θύρα 1~4)
Μέγιστος προϋπολογισμός: 120W
Αντίστροφη σύνδεση: υποστήριξη
|
|
PoE Wiring
|
PoE af/at: 1/2(V+), 3/6(V-)
|
|
Περιβάλλον
|
Θερμοκρασία λειτουργίας: -40°C～75°C
Θερμοκρασία αποθήκευσης: -40°C～85°C
Υγρασία λειτουργίας: 10%～90%, μη συμπυκνωμένη
Υγρασία αποθήκευσης: 10%～95%, μη συμπυκνωμένη
|
|
Βιομηχανικά Πρότυπα
|
ESD: IEC61000-4-2, ±15KV αέρας, ±6KV επαφή
EFT: IEC61000-4-4, Γενικά ±6KV
Surge: IEC61000-4-5, Διαφορικό ±2KV, Κοινό ±6KV
|
|
Πιστοποίηση
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014
|
|
Μηχανικές πληροφορίες
|
Κέλυφος: Κυματοειδές μεταλλικό κέλυφος, επίπεδο βαθμού IP40
Διάσταση: 158*115*60mm
Μέθοδος τοποθέτησης: Din-rail/Τοποθέτηση σε τοίχο
Βάρος: 0.75Kg/0.9Kg (Καθαρό/Μικτό)
|
|
Εγγύηση
|
3 χρόνια, τεχνική υποστήριξη εφ' όρου ζωής
|
|
Fiber Bypass
|
|
Κατηγορία
|
Μονάδα
|
Προδιαγραφή
|
|
Εύρος μήκους κύματος
|
nm
|
850±40/1300±40
|
1260~1650
|
|
Μήκος κύματος δοκιμής
|
nm
|
850/1300
|
1310/1550
|
|
Απώλεια εισαγωγής
|
dB
|
Τυπικό: 0.6 Μέγιστο: 1.0
|
Τυπικό: 0.6 Μέγιστο: 1.0
|
|
Απώλεια επιστροφής
|
dB
|
MM≥30 SM≥50
|
|
Διασταυρούμενη ομιλία καναλιού
|
dB
|
MM≥35 SM≥55
|
|
Απώλεια πόλωσης
|
dB
|
≤0.05
|
|
Απώλεια μήκους κύματος
|
dB
|
≤0.05
|
|
Απώλεια θερμοκρασίας
|
dB
|
≤0.05
|
|
Επαναληψιμότητα
|
dB
|
≤0.05
|
|
Τάση λειτουργίας
|
v
|
3.3V-5V
|
|
Διάρκεια ζωής
|
φορές
|
≥100000000
|
|
Χρόνος μεταγωγής
|
ms
|
≤10
|
|
Οπτική ισχύς μετάδοσης
|
mw
|
≤500
|
|
Θερμοκρασία λειτουργίας
|
ºc
|
-20~+70
|
|
Θερμοκρασία αποθήκευσης
|
ºc
|
-40~+85
|
3. WEB UI
1. Ολοκληρωμένη προστασία οπτικού bypass
Οι διπλές θύρες LC fiber bypass διατηρούν αυτόματα την οπτική συνέχεια όταν το switch είναι απενεργοποιημένο ή αντιμετωπίζει βλάβη
Η εξαιρετικά χαμηλή απώλεια εισαγωγής και η γρήγορη μεταγωγή εξασφαλίζουν ελάχιστο αντίκτυπο στην ποιότητα του σήματος fiber
Υποστηρίζει τόσο single-mode όσο και multi-mode fiber, κατάλληλο για μετάδοση μικρών και μεγάλων αποστάσεων
2. Υψηλής απόδοσης PoE & Switching Capability
8× Gigabit RJ45 PoE θύρες που παρέχουν ισχύ IEEE 802.3af/at έως 30W ανά θύρα
Συνολικός προϋπολογισμός PoE έως 240W, υποστηρίζοντας κάμερες IP υψηλής ισχύος, ασύρματα AP και συσκευές πρόσβασης
2× 100/1000/2500Mbps SFP θύρες παρέχουν ευέλικτα fiber uplinks για συγκέντρωση ή δίκτυα δακτυλίου
Αρχιτεκτονική μεταγωγής χωρίς αποκλεισμούς με υψηλή απόδοση και χαμηλή καθυστέρηση προώθησης
3. Προηγμένη διαχείριση και προστασία δικτύου
Πλήρης διαχείριση Layer 2, συμπεριλαμβανομένων VLAN, QoS, IGMP snooping, link aggregation και traffic control
Υποστηρίζει STP/RSTP/MSTP και ITU-T G.8032 ERPS, επιτρέποντας γρήγορη προστασία δακτυλίου και πλεονασμό
Web GUI, CLI, SNMP και απομακρυσμένη διαχείριση για εύκολη ανάπτυξη και συντήρηση
Ενσωματωμένα διαγνωστικά καλωδίων και ενεργειακά αποδοτικό Ethernet (EEE) για βελτιστοποιημένη λειτουργία
4. Βιομηχανική αξιοπιστία
Ευρύ φάσμα θερμοκρασίας λειτουργίας από -40°C έως +75°C
6KV προστασία Ethernet από υπερτάσεις και EMC βιομηχανικής ποιότητας
Ανθεκτικό μεταλλικό περίβλημα IP40 με επιλογές τοποθέτησης DIN-rail ή τοίχου
Σχεδιασμένο για συνεχή λειτουργία σε εξωτερικά ντουλάπια και βιομηχανικούς χώρους
4. Εφαρμογή
1. Δίκτυα Μητροπολιτικής Περιοχής (MAN)
Διασφάλιση αδιάλειπτης μετάδοσης fiber και γρήγορης ανάκαμψης σε αναπτύξεις metro Ethernet που βασίζονται σε δακτυλίους.
2. Συστήματα ασφαλείας και επιτήρησης
Τροφοδοσία και συγκέντρωση καμερών IP διατηρώντας παράλληλα τη συνέχεια fiber κατά τη διάρκεια συντήρησης ή διακοπών ρεύματος.
3. Βιομηχανικός αυτοματισμός και βοηθητικά προγράμματα
Υποστήριξη συστημάτων SCADA, υποσταθμών και δικτύων μεταφορών όπου η διακοπή λειτουργίας του δικτύου είναι απαράδεκτη.
4. Υποδομές πανεπιστημιουπόλεων και έξυπνων πόλεων
Παροχή ανθεκτικής πρόσβασης PoE και συγκέντρωσης fiber για έξυπνο φωτισμό, έλεγχο πρόσβασης και ασύρματη κάλυψη.
5. Τηλεπικοινωνιακά και κρίσιμα δίκτυα επικοινωνίας
Λειτουργία ως switch άκρου ή συγκέντρωσης με ενσωματωμένο fiber bypass για την ενίσχυση της συνολικής επιβίωσης του δικτύου.

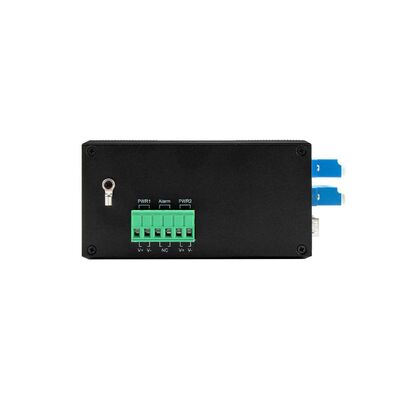

5. Φωτογραφίες
6. Αξεσουάρ
|
Βιομηχανική οπτική μονάδα
|
|
OSPL1E06D-85
|
100BASE-FX (850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D (TX 1550 RX1310)
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX (1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D (TX 1550 RX1310)
|
|
Βιομηχανικό τροφοδοτικό DIN
|
|
IM-DAC220/DC12V1.67A
|
AC220V σε DC12V1.67A, -30℃～70℃
|
|
IM-DAC220/DC24V1A
|
AC220V σε DC24V1A, -30℃～70℃
|
|
IM-DAC220/DC48V1.6A
|
AC220V σε DC48V1.6A, -30℃～70℃
|
|
IM-DAC220/DC48V2.5A
|
AC220V σε DC48V2.5A, -40℃～70℃
|
|
IM-DAC220/DC48V5A
|
AC220V σε DC48V5A, -40℃～70℃
|
|
IM-DAC220/DC48V10A
|
AC220V σε DC48V10A, -40℃～70℃
|
