2.5G Διαχειριζόμενος PoE Fiber Bypass Switch 8 θύρα
1Γενική εικόνα του προϊόντος

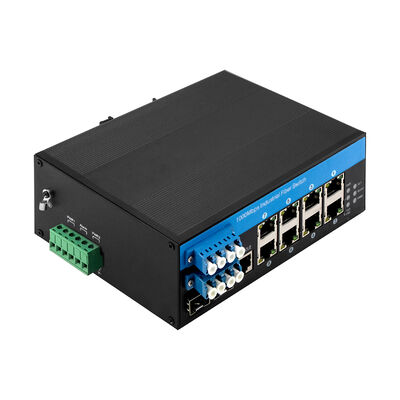

Ο IM-FBP288GW είναι ένας διαχειριζόμενος διακόπτης παράκαμψης PoE ινών βιομηχανικής κλάσης που έχει σχεδιαστεί για συστήματα οπτικής επικοινωνίας και παροχής ενέργειας κρίσιμης σημασίας.
Ενσωματώνει 8 × 10/100/1000Mbps θύρες PoE RJ45, 2 × 100/1000/2500Mbps θύρες uplink SFP ινών και 2 × LC θύρες bypass ινών,που επιτρέπει την αδιάλειπτη οπτική μετάδοση ακόμη και σε περίπτωση απώλειας ισχύος ή βλάβης της συσκευής.
Υποστηρίζοντας το IEEE 802.3af / at PoE με συνολικό προϋπολογισμό ισχύος έως 240W, ο διακόπτης εξασφαλίζει αξιόπιστη παροχή ισχύος σε κάμερες IP, σημεία ασύρματης πρόσβασης και βιομηχανικές συσκευές.
Με βιομηχανικό μεταλλικό περίβλημα IP40, DIN-rail ή τοιχική τοποθέτηση, και θερμοκρασία λειτουργίας από -40°C έως +75°C,το IM-FBP288GW είναι ειδικά κατασκευασμένο για σκληρά περιβάλλοντα όπου η διαθεσιμότητα δικτύου και η προστασία οπτικής διαδρομής είναι κρίσιμες.
2. Προδιαγραφή
|
Ονομασία του προϊόντος
|
10/100/1000Mbps Διαχειριζόμενος βιομηχανικός PoE Fiber Bypass Switch ((2F+8TP)
|
|
Αριθμός μοντέλου.
|
IM-FBP288GW
|
|
Λιμάνι
|
2*100/1000/2500Mpbs θύρες SFP
2* Πύλες παράκαμψης LC ((SM/MM)
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
ΜΜ: 1310nm, 2Km; 850nm, 500 μέτρα
8*10/100/1000M UTP RJ45 ((Υποστήριξη αυτόματης ανίχνευσης MDI/MDIX)
|
|
Πρωτόκολλο
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
Δελτίο ΕΕ L 347 της 20.10.2013, σ.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Εναλλακτικά χαρακτηριστικά
|
Τρόπος μετάδοσης: αποθήκευση και διαβίβαση
Ημερομηνία αποστολής: <10us
Διάταξη ζώνης συστήματος: 26Gbps (χωρίς κυκλοφοριακή συμφόρηση)
Ταχύτητα διαβίβασης: 19.344 Mpps
Μέγεθος DRAM: 128M
Μέγεθος φλας: 16M
Μέγεθος αποθήκευσης πακέτων: 4Mb
ΔΙΑΤΡΟΠΟΣ ΤΟΥ ΚΑΤΑΛΟΥ: 4096
Μέγεθος πίνακα διευθύνσεων MAC: 8K
Jumbo Frame: 9.6KB
|
|
Δικτυακά μέσα
|
10BASE-T: CAT3, CAT4, CAT5 μη προστατευμένο στρεβλωμένο ζευγάρι ((≤ 100m)
100/1000BASE-TX: CAT5 ή υψηλότερο προστατευμένο στρεβλωμένο ζεύγος (≤ 100m)
|
|
Φώτα LED
|
Ηλεκτρική ενέργεια, δίκτυο, ίνες
Δύναμη
Πορτοκαλί: Link/ACT
Πράσινο: 1000M ταχύτητα δικτύου ((εκκενώθηκε όταν είναι 100Mb/s)
Φύλλα: FX1/FX2
|
|

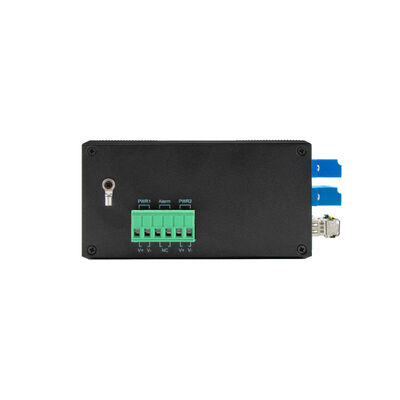

Ηλεκτρική τροφοδοσία
|
Η τάση εισόδου: 48V (μέγιστο 52V)
Η τάση εξόδου PoE: 48V
Ενιαία ισχύς εξόδου PoE: 30W ((πορτ 1~8)
Μέγιστος προϋπολογισμός: 240W
Αντίστροφη σύνδεση: υποστήριξη
|
|
Καλωδίωση PoE
|
Το PoE af/at: 1/2 ((V+), 3/6 ((V-)
|
|
Περιβάλλον
|
Θερμοκρασία λειτουργίας: -40°C ∼75°C
Θερμοκρασία αποθήκευσης: -40°C ∼85°C
Εργασιακή υγρασία: 10%~90%, μη συμπυκνωτική
Ενυδάτωση αποθήκευσης: 10%~95%, μη συμπυκνωτική
|
|
Βιομηχανικά πρότυπα
|
ESD: IEC61000-4-2, αέρας ±15KV, επαφή ±6KV
ΕΠΤ: IEC61000-4-4, Γενική ±6KV
Επεξεργασία του ηλεκτρικού συστήματος
|
|
Πιστοποίηση
|
Ειδικότερα, τα συστήματα που χρησιμοποιούνται για την παρακολούθηση των οχημάτων είναι τα εξής:
Το σημείο 6.2.3 αντικαθίσταται από το ακόλουθο κείμενο:
Ειδικότερα, το σημείο 6.2.3 του παρόντος παραρτήματος δεν εφαρμόζεται.2022
Ειδικότερα, το σημείο 6.2.4.1 του παρόντος παραρτήματος ισχύει για τα οχήματα με κινητήρα.2020
Η FCC: 47 CFR FCC Μέρος 15 Υπομέρος Β (Τάξη Β) ANSI C63.4: 2014
|
|
Μηχανικές πληροφορίες
|
Κέλυφος: κυματοειδής μεταλλικός κέλυφος, βαθμός IP40
Μέγεθος: 158*115*60mm
Μέθοδος τοποθέτησης: τοποθέτηση σε σιδηροτροχιά/στοίχο
Βάρος: 0,75Kg/0,9Kg (καθαρό/ακαθάριστο)
|
|
Εγγύηση
|
3 έτη, τεχνική υποστήριξη καθ' όλη τη διάρκεια της ζωής
|
|
Παράκαμψη ινών
|
|
Κατηγορία
|
Μονάδα
|
Προδιαγραφές
|
|
Περιοχή μήκους κύματος
|
nm
|
850±40/1300±40
|
1260~1650
|
|
μήκος κύματος δοκιμής
|
nm
|
Καθαρό νερό
|
1310/1550
|
|
Εισαγωγή απώλειας
|
dB
|
Τύπος: 0,6 Μαξ: 1.0
|
Τύπος: 0,6 Μαξ: 1.0
|
|
Απώλεια απόδοσης
|
dB
|
MM≥30 SM≥50
|
|
Διασταυρούμενη ακρόαση καναλιών
|
dB
|
MM≥35 SM≥55
|
|
Απώλεια πόλωσης
|
dB
|
≤0.05
|
|
Απώλεια μήκους κύματος
|
dB
|
≤0.05
|
|
Απώλεια θερμοκρασίας
|
dB
|
≤0.05
|
|
Επαναληψιμότητα
|
dB
|
≤0.05
|
|
Δραστηριακή τάση
|
v
|
3.3V-5V
|
|
Ζωή χρήσης
|
φορές
|
≥ 100000000
|
|
Χρόνος αλλαγής
|
ms
|
≤ 10
|
|
Οπτική ισχύς μετάδοσης
|
μv
|
≤ 500
|
|
Θερμοκρασία λειτουργίας
|
Οκ
|
-20~+70
|
|
Θέρμανση αποθήκευσης
|
Οκ
|
-40~+85
|
Ως αναπόσπαστο μέρος του οπτικού συστήματος επικοινωνίας και προστασίας, η παράκαμψη ινών είναι εξαιρετικά αξιόπιστη και σταθερή για διαφορετικές ανάγκες οπτικής διαδρομής, όπως
-
Δίκτυο μητροπολιτικής περιοχής (MAN)
-
Δυναμική διαμόρφωση της πολλαπλασιασμού πρόσθεσης/αποσύνδεσης
-
Παρακολούθηση του συστήματος
-
Ερευνητικά εργαστήρια
Εν τω μεταξύ, ο διακόπτης περάσματος ινών χαρακτηρίζει
3. WEB Πληροφορίες
- Υποστήριξη διάγνωση καλωδίου και μπορεί να εντοπίσει το σημείο σφάλματος
- Υποστήριξη IEEE802.3az EEE ((Energy Efficient Ethernet) Διαχείριση, βελτιστοποίηση της κατανάλωσης ενέργειας
- Υποστήριξη STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protective Ring ((EPR)
- Υποστήριξη QoS, ταξινόμηση μεταφορών QoS, CoS, έλεγχος εύρους ζώνης ((κατεύθυνση εισόδου/εξόδου), καταστολή καταιγίδων, διαφοροποιημένες υπηρεσίες
- Υποστήριξη IEEE802.1q VLAN, θύρα VLAN, βασισμένη σε Mac VLAN, υποσύνδεση IP VLAN, πρωτόκολλο VLAN, μετατροπή VLAN, MVR
- Υποστήριξη δυναμικής συλλογής συνδέσμων IEEE802.3ad LACP, συλλογής στατικών συνδέσμων
- Υποστήριξη IGMP/MLD snooping V1/V2/V3, διήθηση/διαμόρφωση IGMP, αναζήτηση IGMP
- Έκθεση του πράκτορα υποστήριξης IGMP, κατασκοπεία MLD.
- Ασφάλεια: βασισμένη σε θύρα και Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Υποστήριξη Cisco® όπως CLI, διαχείριση Web, SNMP v1/v2c/v3, Telnet
- Υποστήριξη αναβάθμισης λογισμικού μέσω TFTP και HTTP, η εφεδρική λειτουργία firmware αποτρέπει την αποτυχία αναβάθμισης
- Υποστήριξη DHCP client/Relay/Snooping/Snooping επιλογή 82/Relay επιλογή 82
- Υποστήριξη RMON, MIB II, εικόνα καθρέφτη, ημερολόγιο γεγονότων, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Υποστήριξη IPV6 Telnet server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
4Εφαρμογή
- Δίκτυα μητροπολιτικών περιοχών (MAN) (Metropolitan Area Networks, MAN) (Ασφαλίζει την αδιάλειπτη μετάδοση ινών όταν οι ενδογραμμικές συσκευές αποτυγχάνουν ή απαιτούν συντήρηση).
- Συστήματα παρακολούθησης CCTV & Ασφάλειας Δυναμικές κάμερες IP μέσω PoE, προστατεύοντας παράλληλα τις συνδέσεις ινών σε εξωτερικές και οδικές εγκαταστάσεις.
- Βιομηχανική Αυτοματοποίηση & Παρακολούθηση Διατηρεί συνεχή επικοινωνία σε εργοστάσια, υποσταθμούς και βιομηχανικά δίκτυα ελέγχου.
- Συστήματα παρακολούθησης οπτικών δικτύων Ιδανικό για την εισαγωγή εξοπλισμού παρακολούθησης, ανάλυσης ή προστασίας χωρίς κίνδυνο διακοπής της κυκλοφορίας.
- Εργαστηριακό περιβάλλον και περιβάλλον έρευνας και ανάπτυξης παρέχει σταθερή, επαναλαμβανόμενη εναλλαγή ινών για οπτική δοκιμή και επικύρωση συστήματος.
- Μεταφορές και υποδομές έξυπνων πόλεων ∆εδοκιμάζει την παρακολούθηση της κυκλοφορίας, τις σιδηροδρομικές επικοινωνίες και τα δίκτυα παρακολούθησης σε ολόκληρη την πόλη.
5Λίστα συσκευασίας
-
1pc διακόπτης
-
Εγχειρίδιο χρήσης 1pc
-
1pc καλώδιο κονσόλας
Σημείωση
Συσκευές (DIN σιδηροδρομική στήριξη, οπτική μονάδα, παροχή ενέργειας, patchcord, καλώδιο δικτύου κλπ.) δεν περιλαμβάνονται στο κουτί συσκευασίας, παρακαλούμε ετοιμάστε το μόνοι σας ή αγοράστε ένα ολόκληρο σετ από εμάς
Πληροφορίες για τα κιβώτια αποστολής
Μέγεθος προϊόντος: 15,8*11,5*6cm
Μέγεθος εσωτερικού κουτιού: 25,3*20,8*8cm
Βάρος του προϊόντος: 0,75Kg
Βάρος συσκευασίας: 0,9Kg
Μέγεθος κυριότερου κουτιού: 55,5*40*41cm
Ποσότητα συσκευασίας: 20pcs
Βάρος συσκευασίας: 20Kg
6. Ενημερωτικά ερωτήματα
1Σε ποιο τσιπ βασίζεται;
Ολυκόμ: Vitesse
2Μπορώ να το προσαρμόσω;
Ολυκόμ:
Υποστηρίζουμε υπηρεσίες OEM όπως λογότυπο, όνομα μοντέλου, ετικέτα, μάσκα PVC και εξαρτήματα προϊόντος (συσκευή τοποθέτησης, μπλοκ τερματικού ισχύος κλπ.)
3Μπορώ να το συνδέσω με συσκευές 10/100M;
Ολυκόμ:
Για τις θύρες LAN είναι 10/100/1000M αυτοαπογνώριση
Για τις θύρες Fiber, παρακαλούμε ρυθμίστε ταχύτητα 100Mbps μέσω Web GUI ή CLI
4Μπορώ να απενεργοποιήσω τη λειτουργία PoE για ορισμένες θύρες όταν είναι απαραίτητο;
Α: Ναι.
Όλοι οι διαχειριζόμενοι διακόπτες PoE αυτής της σειράς υποστηρίζουν τη διαχείριση PoE
Παρακαλούμε απλά ορίστε την κατάσταση PoE μέσω Web GUI ή CLI
5Κάνετε SKD/CKD;
Α: Ναι.
Ως εργοστάσιο, έχουμε ασχοληθεί με αυτό πολλές φορές.
