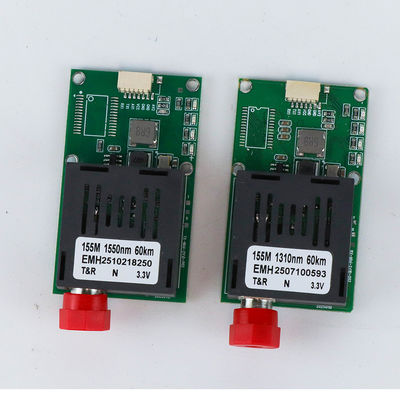

Μονάδα Οπτικών Drone Συμβατή με CE TTL Δεδομένα Οπτικής Ίνας FC/ST/SC 20KM/40KM/60KM/80KM

Μονάδα Drone με συνδεδεμένη ίνα


Τέρμα του ουρανού

Το μήκος κύματος του καλωδίου οπτικών ινών του αέρα είναι 1490nm και η διεπαφή ορίζεται ως: RX/TX/AV/VCC/GND.Το TX συνδέεται με το CRSFRX του ελέγχου πτήσης, και το AV συνδέεται με την πύλη εξόδου σήματος AV του χειριστή πτήσης.

Τόπος εκκίνησης

Το μήκος κύματος του καλωδίου οπτικών ινών του εδάφους είναι 1550nm και η διεπαφή ορίζεται ως: RX/TX/AV/CC/GND. Το RX συνδέεται με το CRSFTX του δέκτη τηλεχειρισμού,Το TX συνδέεται με το CRSFRX του δέκτη τηλεχειρισμούΠεριγραφή: Η συσκευή αυτή έχει αναπτυχθεί για το σύστημα μετάδοσης σήματος των drones με 1 αναλογικό βίντεο και 1 σήμα επιπέδου TTL.Η συσκευή έχει τα χαρακτηριστικά της ασφάλειας και της αξιοπιστίας, σταθερή απόδοση, συνολικό ελαφρύ βάρος και υψηλή απόδοση κόστους.


Καθώς οι δυνατότητες φορτίου συνεχίζουν να εξελίσσονται, τα σύγχρονα drones πρέπει ταυτόχρονα να χειρίζονται τον έλεγχο πτήσης,τηλεμετρία, βίντεο υψηλής ευκρίνειας, επεξεργασία τεχνητής νοημοσύνης και διάφορα δεδομένα αισθητήρων, διατηρώντας παράλληλα αξιόπιστη επικοινωνία σε μεγάλες αποστάσεις.

Οι ενότητες επικοινωνίας με οπτικές ίνες παρέχουν μια ιδανική λύση, προσφέροντας εξαιρετικά χαμηλή καθυστέρηση, υψηλό εύρος ζώνης, ισχυρή ηλεκτρομαγνητική ανοσία και ασφαλή μετάδοση μεγάλων αποστάσεων.Χρησιμοποιούνται ευρέως σε UAVs., βιομηχανικά μη επανδρωμένα αεροσκάφη και μη επανδρωμένα συστήματα κρίσιμης σημασίας.

1Έλεγχος πτήσης και τηλεμετρική μετάδοση.

Η μονάδα οπτικών ινών TTL παρέχει ένα διαφανές κανάλι σειριακής επικοινωνίας μεταξύ του ελεγκτή πτήσης και του σταθμού ελέγχου εδάφους.

Τα τυπικά δεδομένα που διαβιβάζονται περιλαμβάνουν:

* Εντολές ελέγχου πτήσης

* Αυτοματοποιημένες αποστολές οδικών σημείων

* Εντολές επιστροφής στο σπίτι

* Δεδομένα θέσης GPS

* Πληροφορίες για τη στάση της IMU

* Κατεύθυνση πυξίδας

* Υψόμετρο και ταχύτητα

* Κατάσταση μπαταρίας

* Παρακολούθηση της υγείας των κινητών

* Επιστροφή τηλεμετρίας σε πραγματικό χρόνο

Επειδή η επικοινωνία ελέγχου πτήσης είναι κρίσιμη για την ασφάλεια, το σειριακό κανάλι έχει σχεδιαστεί για να παρέχει σταθερή, καθοριστική και χαμηλής καθυστέρησης μετάδοση σε μεγάλες αποστάσεις.

2Μεταφορά βίντεο υψηλής ευκρίνειας

Η μονάδα οπτικών ινών Gigabit Ethernet έχει σχεδιαστεί για φορτία με έντονο εύρος ζώνης που απαιτούν συνεχή επικοινωνία IP.

Τυπικές εφαρμογές περιλαμβάνουν:

* Κάμερες 1080P / 4K HD

* H.264 / H.265 ροή βίντεο

* Κάμερες διπλού φάσματος EO/IR

* Πανοραμικές κάμερες ασφαλείας

* Συστήματα κάμερας PTZ

* Διαδικτυακές συσκευές ωφέλιμου φορτίου

Η διεπαφή Gigabit Ethernet παρέχει επαρκές εύρος ζώνης για τη μετάδοση βίντεο σε πραγματικό χρόνο, διατηρώντας παράλληλα εξαιρετική ποιότητα εικόνας σε συνδέσμους οπτικών ινών μεγάλων αποστάσεων.

3. Τεχνητή Νοημοσύνη & Ευφυή Λειτουργικά Φορτία

Τα σύγχρονα βιομηχανικά UAV ενσωματώνουν ολοένα και περισσότερο πλατφόρμες υπολογιστών που βασίζονται στην τεχνητή νοημοσύνη για ανάλυση εικόνας σε πραγματικό χρόνο και αυτόνομη λήψη αποφάσεων.

Τα τυπικά ωφέλιμα φορτία περιλαμβάνουν:

* Ηλεκτρονικοί υπολογιστές

* Πλατφόρμες NVIDIA Jetson

* Εγκατεστημένοι βιομηχανικοί υπολογιστές

* Συστήματα αναγνώρισης αντικειμένων

* Ευφυή συστήματα παρακολούθησης

* Ανεξάρτητα συστήματα ελέγχου

Το κανάλι Ethernet ινών επιτρέπει τη μεταφορά υψηλής ταχύτητας των αποτελεσμάτων επεξεργασίας AI, των πληροφοριών αισθητήρων και της επικοινωνίας δικτύου μεταξύ αερομεταφερόμενου εξοπλισμού και του επίγειου σταθμού.

4. συστήματα LiDAR, ραντάρ και χαρτογράφησης

Τα μη επανδρωμένα αεροσκάφη έρευνας και επιθεώρησης φέρουν συχνά εξοπλισμό ανίχνευσης υψηλού ρυθμού δεδομένων.

Τα τυπικά ωφέλιμα φορτία περιλαμβάνουν:

* Σκανέρ LiDAR

* Συστήματα ραντάρ SAR

* Πολυφάσματες κάμερες

* Υπερσπεκτρικές κάμερες

* Συστήματα φωτογραμμετρίας

* Εξοπλισμός 3D χαρτογράφησης

Αυτοί οι αισθητήρες παράγουν συνεχώς μεγάλους όγκους δεδομένων, καθιστώντας το Gigabit Ethernet μέσω ινών ιδανική λύση μετάδοσης.

5ΑΜΠ βιομηχανικής επιθεώρησης

Τα συστήματα επικοινωνίας με οπτικές ίνες χρησιμοποιούνται ευρέως για εργασιακές εργασίες επιθεώρησης όπου η σταθερή επικοινωνία είναι απαραίτητη.

Τυπικές εφαρμογές περιλαμβάνουν:

* Επιθεώρηση γραμμών μεταφοράς ηλεκτρικής ενέργειας

* Επιθεώρηση ανεμογεννητριών

* Επιθεώρηση αγωγών πετρελαίου και φυσικού αερίου

* Πετροχημικές εγκαταστάσεις

* Επιθεώρηση σιδηροδρόμων

* Επιθεώρηση οδικής υποδομής

* Παρακολούθηση της γέφυρας

* Ηλιακά εργοστάσια

* Υποδομές έξυπνων πόλεων

Η μετάδοση από ίνες παρέχει εξαιρετική αντοχή στις ηλεκτρομαγνητικές παρεμβολές που συναντώνται συνήθως σε βιομηχανικά περιβάλλοντα.

6Συστήματα UAV.

Τα δεμένα μη επανδρωμένα αεροσκάφη απαιτούν συνεχή και αξιόπιστη επικοινωνία μεταξύ της αεροπορικής πλατφόρμας και του επίγειου σταθμού.

Ένα τυπικό καλώδιο επικοινωνίας συνδεδεμένης σύνδεσης αποτελείται από:

* Καλώδιο οπτικών ινών ενισχυμένο με κεβλάρ

* Υψηλής αντοχής έλξης

* Ευέλικτο προστατευτικό μπουφάν

* Μονοτροπικές οπτικές ίνες

Οι κοινές προδιαγραφές περιλαμβάνουν:

* Γ.657.A2 μονοδιαχείριση ινών

* Δύο ή τέσσερις πυρήνες

* Διάμετρος καλωδίου 1,2 mm

* Δυνατότητα τράβηξης 100 N

Η κατασκευή αυτή επιτρέπει τη συνεχή επικάλυψη και αποσύνδεση, διατηρώντας παράλληλα σταθερή επικοινωνία κατά τη διάρκεια μακροχρόνιων αποστολών.

7Δημόσια Ασφάλεια & Ανταπόκριση σε Έκτακτες Καταστάσεις

Οι ενότητες επικοινωνίας UAV με οπτικές ίνες είναι κατάλληλες για επιχειρήσεις δημόσιας ασφάλειας που απαιτούν αξιόπιστη επικοινωνία χωρίς παρεμβολές.

Τυπικές εφαρμογές περιλαμβάνουν:

* Διάσωση έκτακτης ανάγκης

* Υποστήριξη πυρκαγιάς

* Αντιμετώπιση καταστροφών

* Παρακολούθηση των πλημμυρών

* Αναζήτηση και διάσωση (SAR)

* Διαχείριση της κυκλοφορίας

* Η συνοριακή περιπολία

* Παρακολούθηση από την αστυνομία

Η αξιόπιστη οπτική επικοινωνία συμβάλλει στη διασφάλιση της αδιάλειπτης εκτέλεσης της αποστολής σε περίπλοκα περιβάλλοντα.

8Αμυντικά και αντι-απαρακρουστικά συστήματα UAV

Σε αντίθεση με την συμβατική επικοινωνία ραδιοσυχνοτήτων, η μετάδοση με οπτική ίνα είναι ανοσοποιημένη από ηλεκτρομαγνητικές παρεμβολές και παρεμβολές ραδιοσυχνοτήτων.

Τυπικές εφαρμογές που σχετίζονται με την άμυνα περιλαμβάνουν:

* Τακτική παρακολούθηση

* Ασφάλεια των συνόρων

* Παρακολούθηση των ακτών

* Υποστήριξη ηλεκτρονικού πολέμου

* Συστήματα UAV κατά της παρεμπόδισης

* Ασφαλής μετάδοση δεδομένων

Η φυσική σύνδεση ινών παρέχει εξαιρετικά αξιόπιστη επικοινωνία για λειτουργίες κρίσιμης σημασίας, όπου η ακεραιότητα της επικοινωνίας είναι απαραίτητη.

9Δύο κανάλια UAV Αρχιτεκτονική Επικοινωνίας

Μια κοινή βιομηχανική ανάπτυξη συνδυάζει δύο ανεξάρτητα κανάλια επικοινωνίας:

TTL μέσω Fiber

* Έλεγχος πτήσης

* Τηλεμετρία

* Επικοινωνία αισθητήρων

* Διοίκηση αποστολής

Gigabit Ethernet μέσω Fiber

* HD βίντεο

* Ηλεκτρονική νοημοσύνη

* IP κάμερες

* LiDAR

* Ράδα

* Χρήσιμα φορτία δικτύου

Με τον διαχωρισμό της κυκλοφορίας ελέγχου από τα δεδομένα ωφέλιμου φορτίου υψηλού εύρους ζώνης, το σύστημα ελαχιστοποιεί τις παρεμβολές επικοινωνίας και βελτιώνει τη συνολική λειτουργική αξιοπιστία.

Διάσταση





Γενικές ερωτήσεις


1Είστε κατασκευαστής;

Ναι, είμαστε ένας γνήσιος κατασκευαστής με πλήρεις παραγωγικές δυνατότητες.

Διαχειριζόμαστε τις δικές μας εγκαταστάσεις παραγωγής και έχουμε μια ειδική ομάδα έρευνας και ανάπτυξης που εργάζεται για την καινοτομία των προϊόντων.

Είστε ευπρόσδεκτοι να κάνετε μια εικονική περιήγηση στις εγκαταστάσεις μας μέσω του παρακάτω συνδέσμου, όπου μπορείτε να εξερευνήσετε τόσο τους χώρους γραφείων μας όσο και τους χώρους παραγωγής.

https://www.ecer.com/corp/uuu5b8d-industrialnetworkswitch/vr.html

2-Ποιος είναι ο χρόνος παραγγελίας;

Η παραγωγή ξεκινά αμέσως μόλις επιβεβαιώσουμε την παραλαβή της πληρωμής σας.

Για τα μοντέλα που παραγγέλνονται συχνά, διατηρούμε αποθέματα σε απόθεμα, και μετά την ολοκλήρωση των απαραίτητων δοκιμών ποιότητας, μπορούμε να αποστείλουμε την παραγγελία σας άμεσα.

Στις περιπτώσεις που τα προϊόντα δεν είναι άμεσα διαθέσιμα σε αποθέματα, το τυπικό χρονοδιάγραμμα παραγωγής μας κυμαίνεται από 3 έως 5 εργάσιμες ημέρες για ποσότητες κάτω των 50 τεμαχίων ή ζευγών.

3Πώς θα στείλετε την παραγγελία μου;

Προσφέρουμε ευέλικτες λύσεις αποστολής για να ανταποκριθούμε στις διαφορετικές απαιτήσεις των πελατών.

Για τυπικές παραγγελίες, κανονίζουμε αεροπορικό φορτίο μέσω αξιόπιστων μεταφορέων όπως DHL, UPS ή FEDEX.

Για τις μεγαλύτερες αγορές χύδην, μπορούμε να οργανώσουμε θαλάσσιο φορτίο το οποίο είναι πιο οικονομικό.

Αν προτιμάτε, μπορούμε επίσης να στείλουμε χρησιμοποιώντας τον δικό σας λογαριασμό αποστολής ή μεταφορέα.

Η συνήθης προθεσμία παράδοσης στο τοπικό τελωνείο για τις διαδικασίες εκκαθάρισης είναι περίπου 3-5 ημερολογιακές ημέρες.

4Τι είναι το MOQ;

Η ελάχιστη ποσότητα παραγγελίας μας είναι εξαιρετικά ευέλικτη, καθορισμένη σε μόνο 1 κομμάτι ή 1 ζευγάρι.

Δεδομένου ότι διατηρούμε αποθέματα για πολλά μοντέλα, η αποστολή δειγμάτων για την αξιολόγηση και τις δοκιμές σας είναι απλή και βολική.

5Μπορώ να έχω έκπτωση;

Ναι, οι εκπτώσεις είναι σίγουρα διαθέσιμες και διαπραγματεύσιμες.

Οι προσαρμογές τιμών καθορίζονται συνήθως με βάση τον όγκο της παραγγελίας σας και μπορούν να συζητηθούν μετά από επιτυχή δοκιμή δείγματος.

6Ποια είναι η περίοδος εγγύησης;

Η εγγύηση μας ποικίλλει ανάλογα με την κατηγορία του προϊόντος.

Τα προϊόντα εμπορικής ποιότητας όπως οι μετατροπείς μέσων Ethernet ινών και οι διακόπτες PoE ινών οπτικής παρέχονται με εγγύηση ενός έτους.

Ο εξοπλισμός βιομηχανικής ποιότητας υποστηρίζεται από παρατεταμένη περίοδο εγγύησης 3 ετών.

Επιπλέον, παρέχουμε τεχνική υποστήριξη καθ' όλη τη διάρκεια της ζωής για όλα τα μοντέλα που κατασκευάζονται με την επωνυμία Olycom.
