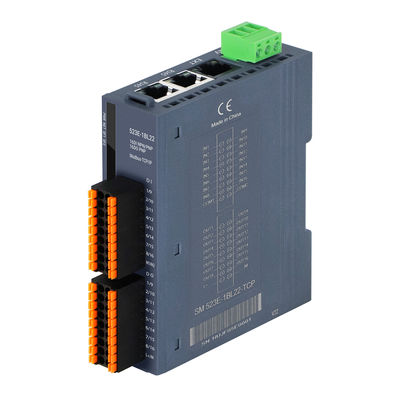

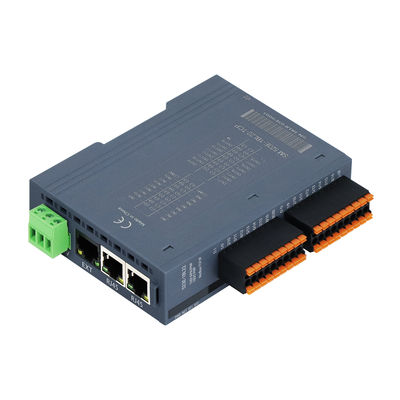

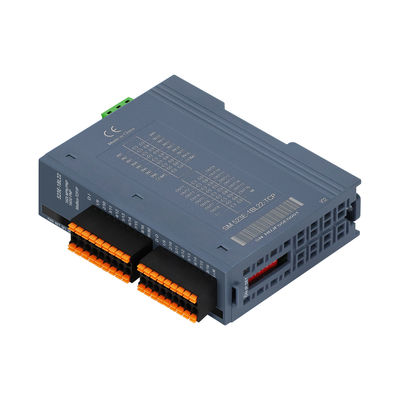

OM523E κατανεμημένος επεκτάσιμος συζεύκτης

Τεχνικές Προδιαγραφές

Τάση Λειτουργίας

24VDC (18VDC~28VDC)

Κατανάλωση Ρεύματος Λειτουργίας

Διαφορετικά μοντέλα προϊόντων ποικίλλουν, ανατρέξτε στο εγχειρίδιο προϊόντος για λεπτομέρειες.

Προστασία Τροφοδοσίας

Προστασία αντίστροφης σύνδεσης, απορρόφηση υπέρτασης

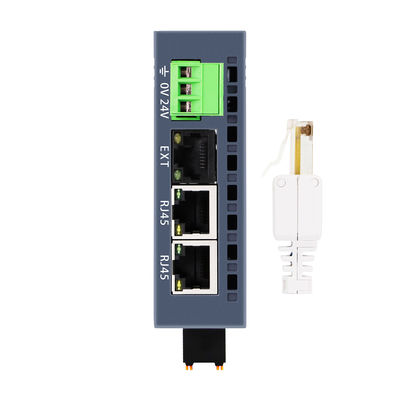

Διεπαφή Επικοινωνίας

2*RJ45

Διεπαφή μονάδας επέκτασης

1*RJ45

Τύπος Τερματικού Τροφοδοσίας

Συνδέσεις σύνδεσης, βιδωτά τερματικά

Τύπος Τερματικού Σήματος

Σύνδεση σύνδεσης, θύρα σύνδεσης απευθείας PUSH-IN

Οδηγίες Οθόνης

Λυχνία ένδειξης τροφοδοσίας, πράσινη λυχνία ένδειξης NET, κόκκινη λυχνία ένδειξης SF

,5msΠρωτόκολλο

Modbus-TCP/IP

Κατηγορία Master-Slave

Ανεξάρτητη συσκευή δούλος

Οντολογικό Σημείο IO

 Ναι, δείτε τα δεδομένα παραγγελίας για λεπτομέρειες

Όριο προστασίας υπερέντασης

1.5A

,5msΧρόνος Απόκρισης IO

Ελάχιστο 5ms

Δυνατότητες Επέκτασης

Υποστηρίζει επέκταση 16 μονάδων EM500E-EM

Μήκος Καλωδίου (θωρακισμένο)

Μέγιστο 500m

Μήκος Καλωδίου (Μη θωρακισμένο)

Το μακρύτερο σημείο εισόδου είναι 300m, το μακρύτερο σημείο εξόδου είναι 150m

Ρυθμίσεις Δούλου

Ρυθμίσεις IP

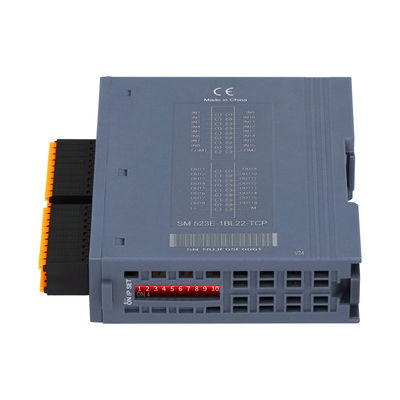

Ορίζεται με διακόπτη DIP ή ιστοσελίδα

Μέγιστος Αριθμός Σταθμών ανά Τμήμα

255 (Ο συγκεκριμένος αριθμός υποστηριζόμενων σταθμών καθορίζεται από τον κύριο σταθμό)

Περιβάλλον Εργασίας

Θερμοκρασία Λειτουργίας

-20~60

℃Υγρασία Λειτουργίας

5%~90% (χωρίς συμπύκνωση)

Επίπεδο Προστασίας

IP20

Διαστάσεις (Μ*Π*Υ)

27mm*104mm*114mm

Συσκευασία

Αριθμός Προϊόντος

OM521E κάθετος εσωτερικός δίαυλος κατανεμημένος επεκτάσιμος συζεύκτης, δίαυλος Modbus-TCP, 3 θύρες RJ45, δίαυλος πλάτης WellAUBUS (μαύρη θύρα RJ45 δικτυακή καλωδίωση αλυσιδωτή, καλώδιο δικτύου κατηγορίας 5e μήκος μονάδας (περιορίζεται στα 20 μέτρα), συνολικό συνολικό καλώδιο επέκτασης (περιορίζεται στα 150 μέτρα), και μπορούν να επεκταθούν 16 μονάδες. Τροφοδοσία 24VDC, με ρύθμιση διεύθυνσης IP σταθμού με διακόπτη 8-bit, το σώμα έρχεται με 32DI (κοινή κάθοδος/κοινή άνοδος είσοδος), επίπεδο προστασίας IP20, υποστηρίζει εγκατάσταση σε ράγα DN35

OM521E-1BL22-TCP

OM522E κάθετος εσωτερικός δίαυλος κατανεμημένος επεκτάσιμος συζεύκτης, δίαυλος Modbus-TCP, 3 θύρες RJ45, δίαυλος πλάτης WellAUBUS (μαύρη θύρα RJ45 δικτυακή καλωδίωση αλυσιδωτή, καλώδιο δικτύου κατηγορίας 5e μήκος μονάδας (περιορίζεται στα 20 μέτρα), συνολικό συνολικό καλώδιο επέκτασης (περιορίζεται στα 150 μέτρα) και μπορούν να επεκταθούν 16 μονάδες. Τροφοδοσία 24VDC, με κωδικό διακόπτη 8 ψηφίων για ρύθμιση της διεύθυνσης IP του σταθμού, το σώμα έρχεται με 32DO (έξοδος PNP), επίπεδο προστασίας IP20, υποστηρίζει εγκατάσταση σε ράγα DN35

OM522E-1BL22-TCP

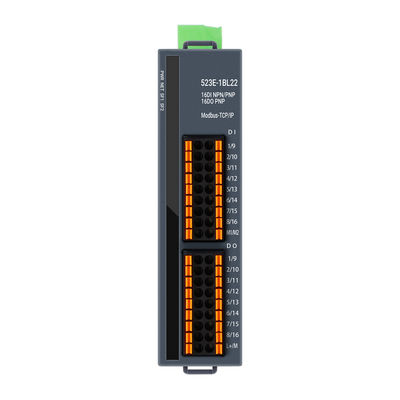

OM523E κάθετος εσωτερικός δίαυλος κατανεμημένος επεκτάσιμος συζεύκτης, δίαυλος Modbus-TCP, 3 θύρες RJ45, δίαυλος πλάτης WellAUBUS (μαύρη θύρα RJ45 δικτυακή καλωδίωση αλυσιδωτή, μήκος καλωδίου δικτύου κατηγορίας 5e μήκος μονάδας (περιορίζεται στα 20 μέτρα), συνολικό συνολικό καλώδιο επέκτασης (περιορίζεται στα 150 μέτρα), και μπορούν να επεκταθούν 16 μονάδες. Τροφοδοσία 24VDC, με ρύθμιση διεύθυνσης IP σταθμού με διακόπτη 8-bit, το σώμα έρχεται με 16DI (κοινή κάθοδος/κοινή άνοδος είσοδος), 16DO (έξοδος PNP), επίπεδο προστασίας IP20, υποστηρίζει εγκατάσταση σε ράγα DN35

OM523E-1BL22-TCP
