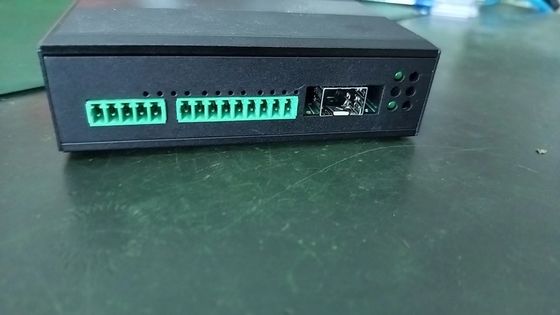

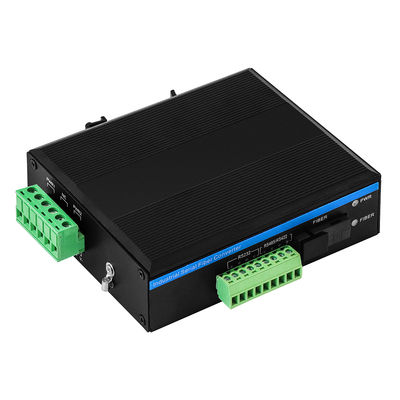

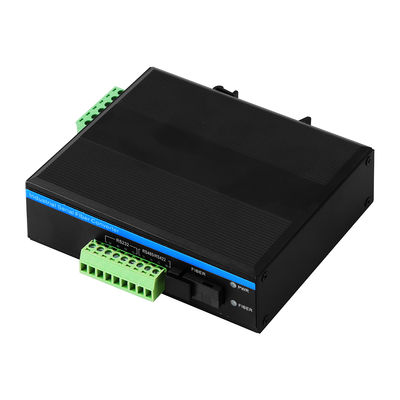

Βιομηχανικός οπτικός μετατροπέας RS485 RS422 RS485
Σειριακός μετατροπέας ινών μέσων μετάδοσης ινών οπτικής
Εισαγωγή σειριακών δεδομένων σε μετατροπέα ινών
Ο μετατροπέας IM2101-RS232/RS422/RS485 Fiber Media Converter είναι μια συσκευή επικοινωνίας σειριακής προς ινώδης βιομηχανικής κλάσης που έχει σχεδιαστεί για αξιόπιστη μετάδοση δεδομένων μεγάλων αποστάσεων σε σκληρά περιβάλλοντα.Μετατρέπει RS232, RS422 ή RS485 σειριακά σήματα σε οπτικά σήματα, επιτρέποντας απόσταση επικοινωνίας έως και 80 χλμ. μέσω μονοτροπικής ινών ενώ παράλληλα παρέχει πλήρη ηλεκτρική απομόνωση μεταξύ συνδεδεμένων συσκευών.
Διαθέτοντας βιομηχανική τοποθέτηση DIN-rail, πρόσβαση συνεχούς ενέργειας ευρείας εμβέλειας, προστασία από υπερβολικές τάσεις και προστασία ESD, το IM2101 εξαλείφει αποτελεσματικά τις ηλεκτρομαγνητικές παρεμβολές, τα προβλήματα με το γήπεδο,και ζημιές που προκαλούνται από κεραυνό που συναντώνται συνήθως στα βιομηχανικά δίκτυα επικοινωνιών.
Ο μετατροπέας χρησιμοποιείται ευρέως σε συστήματα SCADA, βιομηχανικό αυτοματισμό, δίκτυα διανομής ενέργειας, έξυπνα συστήματα μεταφοράς, εγκαταστάσεις επεξεργασίας νερού, παρακολούθηση πετρελαίου και φυσικού αερίου,και εφαρμογές τηλεμετρίας εξ αποστάσεως όπου η σταθερή και ασφαλής σειριακή επικοινωνία είναι κρίσιμη.
Προδιαγραφέςαπό μονέμ οπτικών ινών
| Τύπος |
ΕΠΕ/ΤΙΑ RS232, RS-422, RS-485 |
| Σύνδεσμος ινών |
Πρότυπο SC, προαιρετικό ST/FC |
| Απόσταση ινών |
50/125um MMF: 2km, 62.5/125um MMF: 5km, 9/125 SMF:20/40/60/80km |
| Σειριακός συνδετήρας |
RS-232, RS-422, RS-485: τερματικός σταθμός Phoenix |
| Σειριακή απόσταση |
RS-232 θύρα 15m, RS-422, RS-485: 1500 μέτρα |
| Ποσοστό |
0-120Kbps |
| Ποσοστό Baud |
300 Baud έως 115.200 Baud |
| RS-485 |
D+, D-, GND |
| RS-422 |
R+, R-, T+, T-, GND |
| RS-232 |
ΕΝ, ΕΥ, ΓΝΔ |
| Δυνατότητα |
2W, 12-52V |
| Στατική προστασία |
Προστασία από ηλεκτροστατική έκρηξη (ESD) 15KV |
| Προστασία από υπερτάσεις |
Προστασία από υπερτάσεις 1500W/δευτερόλεπτο |
| Θερμοκρασία λειτουργίας |
-40°C έως +70°C |
| Θέρμανση αποθήκευσης |
-40°C έως +85°C |
| Η υγρασία αποθήκευσης |
5% έως 90% μη μειωτικό |
| Μέγεθος |
114*93*35mm |
| Βάρος |
00,35 kg/ατομικό καθαρό βάρος |
Εφαρμογή
Γενικές ερωτήσεις
Ε. Πώς μπορώ να επεκτείνω την επικοινωνία RS485 πέρα από τα 1200 μέτρα;
Το IM2101 μετατρέπει σήματα RS485 σε μετάδοση οπτικών ινών, επεκτείνοντας την απόσταση επικοινωνίας έως και 80 χλμ. εξαλείφοντας παράλληλα την υποβάθμιση του σήματος και τις ηλεκτρομαγνητικές παρεμβολές.
Ε2. Μπορεί αυτός ο μετατροπέας να χρησιμοποιηθεί για συστήματα SCADA;
Είναι σχεδιασμένο για SCADA, RTU, PLC, DCS, τηλεμετρία και βιομηχανικές εφαρμογές αυτοματισμού που απαιτούν αξιόπιστη σειρά επικοινωνίας μεγάλων αποστάσεων.
Ε3. Η μετάδοση ινών βελτιώνει την αξιοπιστία της επικοινωνίας;
Ναι, η οπτική ίνα είναι ανοσία σε ηλεκτρομαγνητικές παρεμβολές, κεραυνοβολίες, και προβλήματα με το σιδηροδρομικό κύκλο που συνήθως επηρεάζουν τα καλώδια χαλκού.
Ε4 Απαιτείται διαμόρφωση πριν από την εγκατάσταση;
Ο μετατροπέας υποστηρίζει λειτουργία plug-and-play με αυτόματη προσαρμογή ρυθμού baud.
Ε. Ποιες συσκευές μπορούν να συνδεθούν;
Ο μετατροπέας υποστηρίζει PLC, RTU, μετρητές ισχύος, μετρητές νερού, αισθητήρες, βιομηχανικούς ελεγκτές, συστήματα κυκλοφορίας και άλλες συσκευές RS232/RS422/RS485.
