Συνεχώς ενεργοποιημένος βιομηχανικός διακόπτης PoE για ηλιακά συστήματα και συστήματα εφεδρικής λειτουργίας μπαταριών
Βασικά χαρακτηριστικά του διακόπτη εισόδου συνεχούς ρεύματος 12V/24V/48V

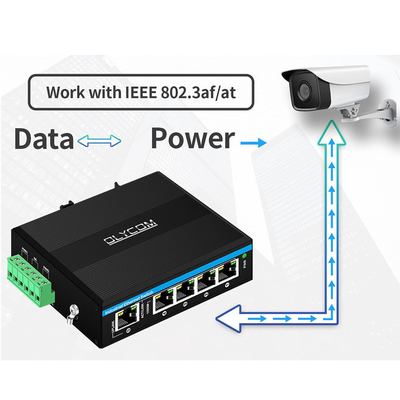

- Υποστήριξη ισχύος σε κάμερες PoE IP μέσω του ασύρματου σημείου πρόσβασης (AP) 5 κατηγοριών καλωδίων Ethernet.
- IEEE 802.3af/με ισχύ σε 1 ~ 4 θύρες RJ45
- 4 x 10/100/1000Mbps Αυτοανιχνευτικές θύρες RJ45
- 1 x 10/100/1000Mbps ανοικτή σύνδεση δικτύου
- Ενσωματωμένος ενισχυτής τάσης για είσοδο DC12-48V που μπορεί να χρησιμοποιηθεί για ηλιακή ενέργεια/σύστημα τροφοδοσίας/σύστημα VoIP/σύστημα ασφαλείας CCTV
- Προστασία από υπερτάσεις Ethernet 6KV, προσαρμογή σε σκληρό εξωτερικό περιβάλλον
- Υποστήριξη αυτόματου MDI/MDIX
- Τρόπος ελέγχου ροής: full duplex με πρότυπο IEEE 802.3x, half-duplex με πρότυπο αντίστροφης πίεσης
- Συμμόρφωση με τις απαιτήσεις IEEE 802.3 10Base-T και IEEE 802.3u 1000Base-TX
- Η μέγιστη ισχύς είναι 15,4W κάτω από το πρότυπο af, 30W κάτω από το πρότυπο σε κάθε θύρα PoE
- Ανιχνεύστε τα μοντέλα PoE ηλεκτρικού εξοπλισμού.
- Θερμοκρασία περιβάλλοντος λειτουργίας: -40°C~75°C
| Ονομασία του προϊόντος |
10/100/1000Mbps Industrial PoE Network Switch (5TP) |
| Αριθμός μοντέλου. |
Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
| Λιμάνι |
1 x 10/100/1000Mpbs ανοικτή σύνδεση δικτύου
4 x10/100/1000M UTP RJ45 ((Υποστήριξη αυτόματης ανίχνευσης MDI/MDIX)
|
| Πρωτόκολλο |
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
Ηλεκτρονικές συσκευές
IEEE 802.3 σε 30W ((PoE+)
|
| Ειδικότητες εναλλαγής |
Τρόπος μετάδοσης: Αποθήκευση και προώθηση
Ημερομηνία αποστολής: <10us
Διάταξη ζώνης συστήματος: 10Gbps (χωρίς κυκλοφοριακή συμφόρηση)
Ταχύτητα διαβίβασης: 14,88 Mpps
2K.
Μέγεθος μπουφέρα πακέτου: 1.75Mb
|
| Δικτυακά μέσα |
10BASE-T: CAT3, CAT4, CAT5 μη προστατευμένο στρεβλωμένο ζευγάρι ((≤ 100m)
100/1000BASE-TX: CAT5 ή υψηλότερο προστατευμένο στρεβλωμένο ζεύγος (≤ 100m)
|

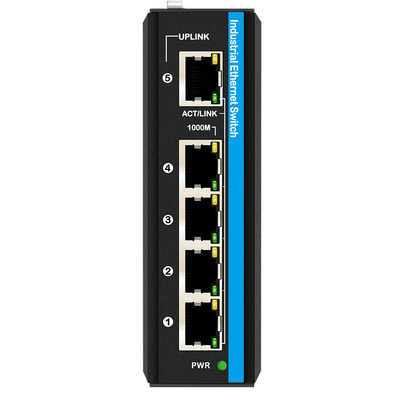

| Φώτα LED |
Δύναμη, Δίκτυο
Δύναμη
Χαλκό πορτοκαλί: Δείκτης ταχύτητας
Ενεργό: ταχύτητα εργασίας 1000Mbps
Εκκενωμένο: Αποσυνδεδεμένο ή ταχύτητα λειτουργίας 10/100Mbps
Χάλκινο πράσινο: Δείκτης σύνδεσης/Δράσης
Ενεργό: μετάδοση κανονική.
Κλείδωμα: σε μετάδοση
Ακύρωση: Η μετάδοση δεν είναι φυσιολογική
|
| Ηλεκτρική τροφοδοσία |
Η τάση εισόδου τροφοδοσίας PoE: DC12V-48V
Ενιαία ισχύς παροχής PoE ισχύς εξόδου: 15.4W/30W (έδρα 1~4)
Συνολικός προϋπολογισμός PoE: 120W
Η τάση εξόδου PoE: DC48V, ενεργός PoE
|
| Περιβάλλον |
Θερμοκρασία λειτουργίας: -40°75°C
Θερμοκρασία αποθήκευσης: -40° ∼85°C
Εργασιακή υγρασία: 10%~90%, μη συμπυκνωτική
Ενυδάτωση αποθήκευσης: 10%~95%, μη συμπυκνωτική
|
| Βιομηχανικά πρότυπα |
ESD: IEC61000-4-2, αέρας ±15KV, επαφή ±6KV
ΕΠΤ: IEC61000-4-4, Γενική ±6KV
Επεξεργασία των ηλεκτρικών συσσωρευτών
|
|
Πιστοποίηση
|
Ειδικότερα, τα συστήματα που χρησιμοποιούνται για την παρακολούθηση των οχημάτων είναι τα εξής:
Το σημείο 6.2.3 αντικαθίσταται από το ακόλουθο κείμενο:
Ειδικότερα, το σημείο 6.2.3 του παρόντος παραρτήματος δεν εφαρμόζεται.2022
Ειδικότερα, το σημείο 6.2.4.1 του παρόντος παραρτήματος δεν ισχύει για τα οχήματα με κινητήρα που είναι κατασκευασμένα για τη χρήση ηλεκτρικής ενέργειας.2020
Η FCC: 47 CFR FCC Μέρος 15 Υπομέρος Β (Τάξη Β) ANSI C63.4: 2014
|
|
Εγγύηση
|
3 έτη, τεχνική υποστήριξη καθ' όλη τη διάρκεια της ζωής
|
Κατάλογος συσκευασίας
- 1pc διακόπτης
- Εγχειρίδιο χρήσης 1pc
Σημείωση
Τα εξαρτήματα (DIN σιδηροδρομική στήριξη, τροφοδοσία, καλώδιο δικτύου κλπ.) δεν περιλαμβάνονται στο κουτί συσκευασίας.
Παρακαλώ ετοιμάστε το μόνοι σας ή αγοράστε ένα ολόκληρο σετ από εμάς.
Πληροφορίες για τα κιβώτια αποστολής
Μέγεθος προϊόντος: 11,4*9,3*3,5cm
Μέγεθος εσωτερικού κουτιού: 23*16,5*5,8cm
Βάρος του προϊόντος: 0,35 kg
Βάρος συσκευασίας: 0,45Kg
Μέγεθος κυριότερου κουτιού: 67*33*47cm
Ποσότητα συσκευασίας: 40pcs
Βάρος συσκευασίας: 20Kg
Εφαρμογή του PoE Edge Switch εκτός δικτύου
Σε ένα σύστημα PoE, οι περισσότερες συσκευές λαμβάνουν DC48V ή ακόμη υψηλότερη τάση για να λειτουργήσουν, αν είναι μόνο DC12V ή DC24V, το PoE δεν θα λειτουργήσει).
Υπάρχει ενσωματωμένη αύξηση τάσης στο μοντέλο IM-WP054BGE που ενισχύει τη χαμηλή εισροή συνεχούς ρεύματος (συνήθως DC12V ~ DC48V) από τον προσαρμογέα ισχύος, UPS, ισχύ μπαταρίας κλπ.
Μετά θα ενεργοποιηθούν τα σενάρια ασφαλείας CCTV.
Παρακάτω είναι μερικές από τις δημοφιλείς εφαρμογές
- Ηλιακό σύστημα
- Δίκτυο οχημάτων
- Σύστημα ασφαλείας CCTV για κατοικίες
Βλέπε παρακάτω λεπτομερή εξήγηση
Για τα παραπάνω σενάρια, έχουμε διαφορετικά κιτ για εύκολη εγκατάσταση.
Συνολικά, το IM-WP054BGE βοηθά
1, Ενισχύστε το DC12V / DC24V σε DC48V
2, Η έξυπνη επικοινωνία με συσκευές που βασίζονται στο IP
Ηλεκτρική τροφοδοσία συσκευών PoE
Μεταδίδει μόνο σήμα δικτύου με συσκευές μη PoE
Είναι μια ιδανική λύση για σύστημα παρακολούθησης ισχύος χαμηλής τάσης.
Μέθοδος τοποθέτησης
Επιλογές παραγγελίας
| Δελτίο ΕΚΑΧ |
Βιομηχανικός διακόπτης Ethernet
5*100/1000M, μη διαχειριζόμενη, μη PoE, DC12V~DC52V διπλή είσοδος
Ιδανικό για δίκτυα οχημάτων ή βιομηχανικά συστήματα αυτοματισμού
|
| IM-WP054GE |
Βιομηχανικός διακόπτης PoE
5*100/1000M, μη διαχειριζόμενο, PoE af/at για πύλη 1~4, προϋπολογισμός 120W
Δύο εισόδους DC48V~DC52V
Σημείωση: Το PoE bt*60W είναι προαιρετικό.
Ιδανικό σε σύστημα ασφαλείας CCTV
|
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
Βιομηχανικός διακόπτης PoE
5*100/1000M, μη διαχειριζόμενο, PoE af/at για πύλη 1~4, προϋπολογισμός 120W
Δύο εισόδους DC12V~DC48V
Με εσωτερικό ενισχυτή ισχύος
Ιδανικό για δίκτυο οχημάτων ή σύστημα ηλιακής ενέργειας
|
|
Δελτίο ΕΚΑΧ
|
Βιομηχανικός διακόπτης PoE
5*100/1000M, μη διαχειριζόμενη, 1*PD θύρα ((30W/60W/90W) + PoE af/at για την θύρα 1~4, Δεν χρειάζεται να χρησιμοποιηθεί επιπλέον παροχή ρεύματος
Ιδανικό σε σύστημα ασφαλείας CCTV
|
| IM-WS050GM |
Διαχειριζόμενος διακόπτης βιομηχανικού δικτύου
5*100M/1000M, Διαχειριζόμενο από το Διαδίκτυο ((QoS, VLAN κλπ.), Μη PoE
Δύο εισροές DC12V~DC52V
Ιδανικό για συστήματα βιομηχανικής αυτοματοποίησης
|
Γενικές ερωτήσεις
1Σε ποιο τσιπ βασίζεται;
Ολυκόμ: Realtek
2Μπορώ να το προσαρμόσω;
Olycom: Ναι. Υποστηρίζουμε υπηρεσίες OEM όπως λογότυπο, όνομα μοντέλου, ετικέτα, μάσκα PVC και εξαρτήματα προϊόντος (συσκευή τοποθέτησης, μπλοκ τερματικού ισχύος κλπ.)
3Μπορώ να το συνδέσω με συσκευές 10/100M;
Ναι, όλες οι θύρες είναι 10/100/1000M.
4Κάνετε SKD/CKD;
Α: Ναι.
Ως εργοστάσιο, έχουμε ασχοληθεί με αυτό πολλές φορές.
