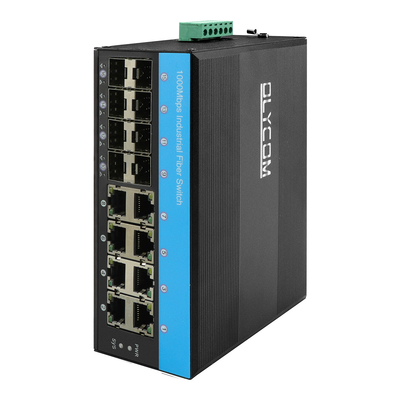

16 Port Poe Switch Gigabit Vitesse Διαχειριζόμενος βιομηχανικός διακόπτης Ethernet
Διπλή τροφοδοσία DC48V
Βασικά χαρακτηριστικά του διαχειριζόμενου βιομηχανικού διακόπτη
- Υποστήριξη ισχύος σε κάμερες IP POE μέσω του ασύρματου σημείου πρόσβασης (AP) 5 κατηγοριών καλωδίων Ethernet.
- IEEE 802.3af/με ισχύ έως 1 ~ 8 θύρες RJ45

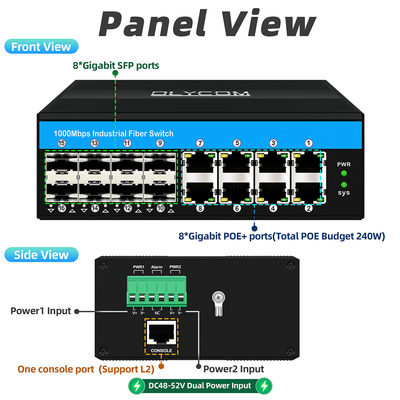

- 8 x 10/100/1000Mbps Αυτοανιχνευτικές θύρες RJ45
- 8 x 1000Mbps θύρα SFP ινών

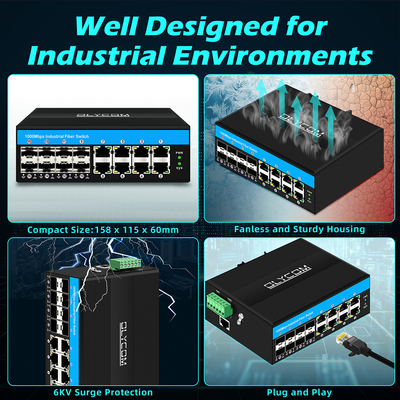

- Προστασία από υπερτάσεις Ethernet 6KV, προσαρμογή σε σκληρό εξωτερικό περιβάλλον
- Υποστήριξη αυτόματου MDI/MDIX
- λειτουργία ελέγχου ροής: full duplex με πρότυπο IEEE 802.3x,μισό διπλό με πρότυπο αντίστροφης πίεσης
- Συμμόρφωση με τις απαιτήσεις IEEE 802.3 10Base-T και IEEE 802.3u 100Base-TX
- Μηχανισμός μετατροπής αποθήκευσης και μεταφοράς
- Θέρμανση περιβάλλοντος λειτουργίας: -40 ° ~ 75 ° C
Προδιαγραφή βιομηχανικού πλήρους κιβωτίου gigabit
| Ονομασία του προϊόντος |
10/100/1000Mbps Διαχειριζόμενος βιομηχανικός POE Fiber Switch (8F+8TP) |
| Αριθμός μοντέλου. |
IM-FP888GW |
| Λιμάνι |
8 x 1000Mpbs θύρα SFP
SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 8x10/100/1000M UTP RJ45 ((Υποστήριξη αυτόματης ανίχνευσης MDI/MDIX)
|
| Τύπος |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| Ειδικότητα του VLAND |
4096 |
| Τετραγωνισμός Jumbo |
9.6KB |
| Μέγεθος πίνακα διευθύνσεων MAC |
8K |
| Ειδικότητες εναλλαγής |
Τρόπος μετάδοσης: αποθήκευση και προώθηση
Διάφρασμα ζώνης συστήματος:58Gbps (μη κυκλοφοριακή συμφόρηση)
Μέγεθος DRAM: 128M Μέγεθος Flash: 16M Μέγεθος πακέτου buffer: 4Mb
|
| Δικτυακά μέσα |
10BASE-T: CAT3, CAT4, CAT5 μη προστατευμένο στρεβλωμένο ζευγάρι ((≤ 100m)
100/1000BASE-TX: CAT5 ή υψηλότερο προστατευμένο στρεβλωμένο ζεύγος (≤ 100m)
Δέσμευση SFP, απόσταση μετάδοσης: 20Km, 40Km, 60Km, 80Km, 100Km
|
| Φώτα LED |
Ηλεκτρική ενέργεια, δίκτυο, ίνες |
| Ηλεκτρική τροφοδοσία |
τάση εισόδου τροφοδοσίας POE: 48V (μέγιστο 52V),
Ενιαία ισχύς παροχής PoE ισχύς εξόδου: 15,4W (έδρα 1~8)
(802.3για τα πρότυπα απαιτούνται ειδικές οδηγίες)
|
| Περιβάλλον |
Θερμοκρασία λειτουργίας: -40 °C· 75 °C· Θερμοκρασία αποθήκευσης: -40 °C· 85 °C· Υγρασία λειτουργίας:10%· 90%, μη συμπυκνωτική· Υγρασία αποθήκευσης:10%· 95%, μη συμπυκνωτική |
| Βιομηχανικά πρότυπα |
EMI:FCC Μέρος 15 Υπομέρος Β Τάξη Α, EN 55022 Τάξη Α
EMS:EN 61000-4-2 (ESD) Επίπεδο 3,EN 61000-4-3 (RS) Επίπεδο 3,EN 61000-4-4 (EFT) Επίπεδο 3,EN 61000-4-5 (Surge) Επίπεδο 3,EN 61000-4-6 (CS) Επίπεδο 3,EN 61000-4-8; Έλεγχος κυκλοφορίας:NEMA-TS2; Δονήσεις:Δελτίο ΕΚΑΧΑνεξάρτητα από την περίπτωση, τα κράτη μέλη μπορούν να επιβάλλουν τα ακόλουθα μέτρα:
|
| Ασφάλεια |
Σημείωση CE, εμπορική· CE/LVD |
| Μηχανικές πληροφορίες |
Κέλυφος:Κέλυφος από κυματοειδή μέταλλο.Τάξη ασφαλείας:IP40
Μέγεθος: 158 x 114,8 x 60 mm.
Μέθοδος τοποθέτησης:Τοποθέτηση με σιδηροτροχιά
|
| Εγγύηση |
3 έτη |

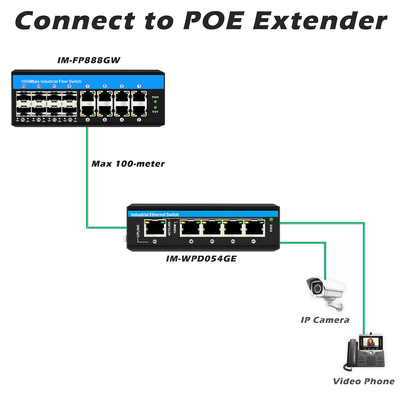

Εφαρμογή
Βήματα παραγωγής
Εξεργασία με συγκόλληση: Ζυγίστε τα απαραίτητα εξαρτήματα
Καθαρισμός: Για την αποφυγή τυχόν δυσλειτουργίας λόγω σκόνης ή απομειγμάτων στις πλακέτες PCB.
ΣυγκρότησηΑποτελεί συστατικά ενός προϊόντος, όπως πάνελ, βίδες, πλακέτες PCB.
Δοκιμές: Για να βεβαιωθείτε ότι το προϊόν λειτουργεί καλά μετά την συναρμολόγηση
Γήρανση: Για να ελέγξει εάν το προϊόν μπορεί να λειτουργήσει ομαλά για μεγάλο χρονικό διάστημα χωρίς οποιαδήποτε μικρότερα προβλήματα, όπως δείκτες LED, τάση.
Δοκιμές: Για να δοκιμάσει εάν το προϊόν μπορεί να επεξεργαστεί δεδομένα ή σήματα βίντεο σωστά.
Δοκιμές QC: Αυτός είναι ο τρίτος και τελευταίος έλεγχος της ποιότητας του προϊόντος.
Όταν όλα τα παραπάνω ολοκληρωθούν, το προϊόν θα βγει στην αγορά.
Γενικά ερωτήματα:
1Ποια είναι η είσοδος ισχύος;
Α: Για τους διαχειριζόμενους διακόπτες που δεν είναι PoE, δέχεται DC12V ~ 52V, για τους διαχειριζόμενους διακόπτες PoE, δέχεται DC48V ~ 52V. Όλα τα μοντέλα υποστηρίζουν περιττή είσοδο.
2-Ποιος είναι ο προϋπολογισμός της PoE;
Α: Η τυπική έξοδος PoE είναι 30W ανά θύρα.
Πάρτε το IM-FP288GW για παράδειγμα, έχει 8 θύρες PoE, οπότε ο προϋπολογισμός είναι 30W/port*8 ports=240W.
Μπορούμε επίσης να υποστηρίξουμε την έξοδο 60W αν απαιτείται, επιβεβαιώστε μαζί μας.
3Πώς μπορώ να εγκαταστήσω τη συσκευή;
Α: Κάθε μοντέλο αυτής της σειράς υποστηρίζει την τοποθέτηση DIN35/Πύργος.
Απαιτούνται απαραίτητα αξεσουάρ για την εγκατάσταση όπως βίδες, κιτ τοποθέτησης κλπ. Μερικά από αυτά περιλαμβάνονται στο κουτί συσκευασίας, άλλα όχι.
4Αν είναι δυνατόν να γράψω την ετικέτα όπως θέλω;
Α: Ναι, παρακαλώ στείλτε το περιεχόμενο και τη μορφή, και θα εκτυπώσουμε ένα δείγμα για επιβεβαίωση.
Η ετικέτα συνήθως τοποθετείται στο πλευρικό πάνελ.
5Είναι δυνατόν να εκτυπώσω το λογότυπό μου;
Α: Ναι, συνήθως βρίσκεται στο επάνω πάνελ της συσκευής.
