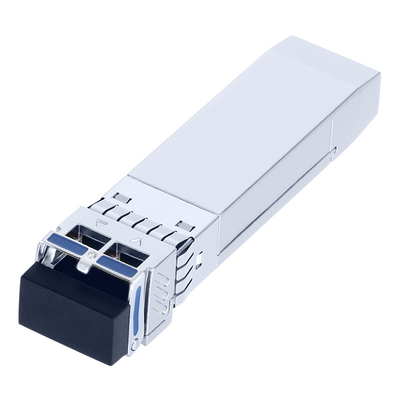

Name: 25Gbps SFP28 Transceiver Μονάδα 10KM SFP+ Δύο θύρες LC CE RoHS με DDM
Brand: Shenzhen Olycom Technology Co., Ltd.
SKU: Δελτίο ΕΚΑΧ αριθ.
Price: 57.00 USD
Availability: InStock

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

Ονομασία του προϊόντος: 25G Μονάδα μονοτρόπου ινών

Λιμάνι: Διπλής, LC σύνδεσμος

Απόσταση: 10 χλμ.

Μοναδικός τρόπος: - Ναι, ναι.

Προσαρμογή: υποστήριξη

Θερμοκρασία λειτουργίας: 0 σε +70°C

Επισημαίνω:

10 χλμ. δέκτη SFP28

Δύο θύρες LC Transceiver SFP28

25gbps SFP28 δέκτη

Βασικές πληροφορίες

Τόπος καταγωγής: Σενζέν, Κίνα

Μάρκα: Olycom

Πιστοποίηση: CE RoHS FCC ISO9001

Αριθμό μοντέλου: Δελτίο ΕΚΑΧ αριθ.

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: 1pc σε κουτί, 0,25kg/pc ακαθάριστο βάρος

Χρόνος παράδοσης: 3 έως 7 εργάσιμες ημέρες

Όροι πληρωμής: Τ/Τ, Paypal

Δυνατότητα προσφοράς: 2000PCS/ΜΗΝΑ

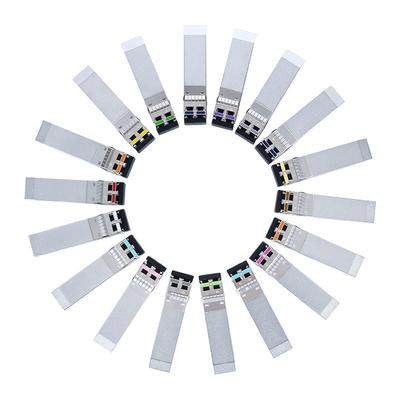

Εκθεσιακός χώρος

25Gbps SFP28 Transceiver Μονάδα 10KM SFP+ Δύο θύρες LC CE RoHS με DDM

Περιγραφή προϊόντων

Πληροφοριακό σήμα:

Χαρακτηριστικά του προϊόντος

Υποστηρίζει έως και 25,78Gbps ρυθμούς
Υπόδειγμα SFP+ που συνδέεται θερμά
CWDM DFB λέιζερ και φωτοδιόδη PIN, Μέχρι 10 km για μετάδοση SMF
Συμμόρφωση με τις SFP+ MSA και SFF-8472 με διπλό δοχείο LC
Συμβατό με το RoHS
Μία μονάδα τροφοδοσίας +3,3V
Ψηφιακή διάγνωση σε πραγματικό χρόνο
Θερμοκρασία λειτουργικού χώρου: 0 έως +70°C

Περιγραφή

Οι δέκτες SFP28 είναι υψηλής απόδοσης, οικονομικά αποδοτικές ενότητες που υποστηρίζουν ρυθμό δεδομένων 25,78Gbps και απόσταση μετάδοσης 10km με SMF.
Ο δέκτης αποτελείται από τρία τμήματα: έναν πομπό λέιζερ DFB, μια φωτοδιόδη PIN ενσωματωμένη με προενισχυτή δια-εμπεδάνειας (TIA) και μονάδα ελέγχου MCU.Όλες οι ενότητες πληρούν τις απαιτήσεις ασφάλειας λέιζερ κλάσης Ι.
Οι δέκτες είναι συμβατοί με τη συμφωνία SFP Multi-Source Agreement και τις λειτουργίες ψηφιακής διάγνωσης SFF-8472.

Εφαρμογή

25GBASE-LR

25Gbps SFP28 Transceiver Μονάδα 10KM SFP+ Δύο θύρες LC CE RoHS με DDM 0

Οπτικά και ηλεκτρικά χαρακτηριστικά

Παράμετρος		Σύμβολο		Ελάχιστο	Τυπικό	Μαξ	Μονάδα	Σημειώσεις
Μεταδότης
Κέντρο μήκους κύματος			λc	λc-6.5	λc	λc+6.5	nm
Φασματικό πλάτος ((-20dB)			Δλ			1	nm
Αναλογία καταστολής πλευρικής λειτουργίας			SMSR	30	-		dB
Μέση ισχύς εξόδου			Πουτ	0		6	dBm	1
Ποσοστό εξαφάνισης			Επείγοντα	3.5			dB
Διαφορετικό κλίσης εισόδου δεδομένων			Αριθμός οχήματος	180		850	mV	2
Διαφορετική αντίσταση εισόδου			Δελτίο ΕΚ	90	100	110	Ω
Ενεργοποίηση TX	Απενεργοποίηση			2.0		Vcc	V
Ενεργοποίηση TX	Ενεργοποίηση			0		0.8	V
Λάθος TX	Λάθος			2.0		Vcc	V
Λάθος TX	Κανονικό			0		0.8	V
Αποδέκτης
Κέντρο μήκους κύματος			λc	1260		1620	nm
Ευαισθησία του δέκτη						-13.3	dBm	3
Υπερφόρτωση του δέκτη						2	dBm	3
Δαπάνες			ΛΟΣΔ			-15	dBm
Δικαιολογημένη ζημία			ΛΟΣΑ	- 30			dBm
Υστερέση LOS				0.5			dB
Διαφορετικό κυματισμό εξόδου δεδομένων			Βουτ	300		900	mV	4
ΔΕΣ			Υψηλή	2.0		Vcc	V
ΔΕΣ			Χαμηλά			0.8	V

Χάρτης ψηφιακής διαγνωστικής μνήμης

Οι δέκτες-αποδέκτες παρέχουν περιεχόμενο μνήμης κατά σειρά ID και διαγνωστικές πληροφορίες σχετικά με τις τρέχουσες συνθήκες λειτουργίας μέσω της κατά σειρά διεπαφής 2 καλωδίων (SCL, SDA).

Οι διαγνωστικές πληροφορίες με εσωτερική βαθμονόμηση ή εξωτερική βαθμονόμηση εφαρμόζονται όλες, συμπεριλαμβανομένης της παρακολούθησης της παραλαβόμενης ισχύος, της παρακολούθησης της μεταδιδόμενης ισχύος, της παρακολούθησης του ρεύματος παρεκκλίσεων,Παρακολούθηση τάσης τροφοδοσίας και παρακολούθηση θερμοκρασίας.

Ο ψηφιακός χάρτης διαγνωστικής μνήμης ορίζει το συγκεκριμένο πεδίο δεδομένων ως εξής.

25Gbps SFP28 Transceiver Μονάδα 10KM SFP+ Δύο θύρες LC CE RoHS με DDM 1

Περιγραφή Pin

25Gbps SFP28 Transceiver Μονάδα 10KM SFP+ Δύο θύρες LC CE RoHS με DDM 2

Πινάκια	Ονομασία σήματος	Περιγραφή	Βάλτε το σενάριο.	Σημειώσεις
1	ΒΕΕΤ	Γη του πομπού	1
2	ΤΧ ΕΠΙΣΤΡΟΠΗ	Δείκτης σφάλματος του πομπού	3	Σημείωση 1
3	TX ΑΜΕΡΙΚΟΣ	Απαλλαγή του πομπού	3	Σημείωση 2
4	ΣΔΑ	Επικαιροποιημένο σήμα SDA	3
5	ΣΚΛ	SCL Σειριακό σήμα ρολογιού	3
6	MOD_ABS	Η μονάδα απουσιάζει.	3
7	RS0	Δεν συνδέεται	3
8	ΔΕΣ	Απώλεια σήματος	3	Σημείωση 3
9	RS1	Δεν συνδέεται	3
10	ΒΕΕΡ	Χώρος δέκτη	1
11	ΒΕΕΡ	Χώρος δέκτη	1
12	- Επιστημονική και τεχνολογική έρευνα.	Εισήχθησαν δεδομένα	3	Σημείωση 4
13	RD+	Αποδεκτά δεδομένα	3	Σημείωση 4
14	ΒΕΕΡ	Χώρος δέκτη	1
15	Επικεφαλής	Ηλεκτρική τροφοδοσία του δέκτη	2
16	Επενδύσεις	Ηλεκτρική τροφοδοσία μεταδότης	2
17	ΒΕΕΤ	Γη του πομπού	1
18	TD+	Διαβιβάζουμε δεδομένα	3	Σημείωση 5
19	Τ.Δ.	Επικοινωνία δεδομένων	3	Σημείωση 5
20	ΒΕΕΤ	Γη του πομπού	1

Διάσταση

25Gbps SFP28 Transceiver Μονάδα 10KM SFP+ Δύο θύρες LC CE RoHS με DDM 4

Πληροφορίες παραγγελίας

Αριθμός τμήματος	Περιγραφή του προϊόντος
Δελτίο ΕΚΑΧ αριθ.	1271~1371nm, 25,78Gbps, LC, 10km, 0°C~+70°C, με DDM

ΛC Οδηγός μήκους κύματος
Κωδικός	λC	Μονάδα	Κωδικός	λC	Μονάδα	Κωδικός	λC	Μονάδα	Κωδικός	λC	Μονάδα
27	1271	nm	29	1291	nm	31	1311	nm	33	1331	nm
35	1351	nm	37	1371	nm
