16 Port Managed Industrial Ethernet Switch 8RJ45+8SFP POE Switch με 4*RS485+2*CAN BUS

8 x 1000Mpbs θύρα SFP

SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km

8x10/100/1000M UTP RJ45 ((Υποστήριξη αυτόματης ανίχνευσης MDI/MDIX)

2 x CAN Bus (Standard frame 11-bit ID, εκτεταμένο frame 29-bit ID,

Υποστήριξη J1939, CANopen, DeviceNet και άλλων πρωτοκόλλων (απαιτείται διαμόρφωση firmware)

4 x RS485 (υποστήριξη πρωτοκόλλου TCP/UDP)

1 x θύρα κονσόλας (RJ45, ρυθμός Baud: 115200)

Τρόπος μετάδοσης: αποθήκευση και προώθηση

Διάφρασμα ζώνης συστήματος:58Gbps (μη κυκλοφοριακή συμφόρηση)

Μέγεθος DRAM: 128M Μέγεθος Flash: 16M Μέγεθος πακέτου buffer: 4Mb

Πρωτόκολλο

IEEE 802.3 ((10Base-T)

IEEE 802.3u ((100Base-TX)

IEEE 802.3ab ((1000Base-TX)

Ηλεκτρονικές συσκευές

Ηλεκτρονικές συσκευές για την παραγωγή ηλεκτρικής ενέργειας

IEEE 802.3 σε 30W ((POE+)

IEEE 802.1D (STP)

IEEE 802.1w (RSTP)

IEEE 802.1s (MSTP)

Δαχτυλίδι ERPS ITU-T G.8032

IEEE 802.1Q (VLAN)

IEEE 802.3x (έλεγχος ροής)

Ηλεκτρονικές συσκευές

IEEE 802.1p (QoS)

IEEE 802.1ab ((LLDP)

IEEE 802.1az ((EEE)

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

Υποστηρίζει IEEE802.1q VLAN, port VLAN, βασισμένο Mac VLAN, IP subnet VLAN, πρωτόκολλο VLAN, μετατροπή VLAN MVR.

Υποστηρίζει τη διαχείριση IEEE802.3az EEE (Energy Efficient Ethernet), βελτιστοποιεί την κατανάλωση ενέργειας.

Υποστηρίζει STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR).

Υποστηρίζει QoS, ταξινόμηση μετάδοσης QoS, CoS, έλεγχο εύρους ζώνης (κατεύθυνση εισόδου/εξόδου), καταστολή καταιγίδων, διαφορικές υπηρεσίες.

Υποστηρίζει δυναμική συλλογή συνδέσμων IEEE 802.3ad LACP, συλλογή στατικών συνδέσμων.

Υποστηρίζει ανίχνευση IGMP/MLD V1/V2/V3, φιλτράρισμα/προσαρμογή IGMP, ερώτηση IGMP.

Υποστηρίζει αναφορά IGMP, ανίχνευση MLD.

Ασφάλεια: βασισμένη σε θύρα και Mac IEEE802.1X, RADIUS, ACL.

Υποστήριξη IEEE802.3az EEE (Energy Efficient Ethernet) TACACS+, HTTP/HTTPS, SSL/SSH v2.

Υποστήριξη Cisco® όπως CLI, διαχείριση δικτύου Web, SNMP v1/v2c/v3, Telnet.

Υποστήριξη αναβάθμισης λογισμικού μέσω TFTP και HTTP, εφεδρικότητα firmware για την πρόληψη αποτυχίας αναβάθμισης.

Υποστήριξη RMON, MIB II, αντανάκλαση, αρχείο καταγραφής γεγονότων, DNS, NTP/SNTP, IEEE802.1ab LLDP.

Υποστήριξη IPV6, ICMP v6NTP/SNTP, TFTP, QOS, ACL.

Υποστήριξη SerialCRT,CLI,Telnet,SNMP,HTTP,SSH/SSL

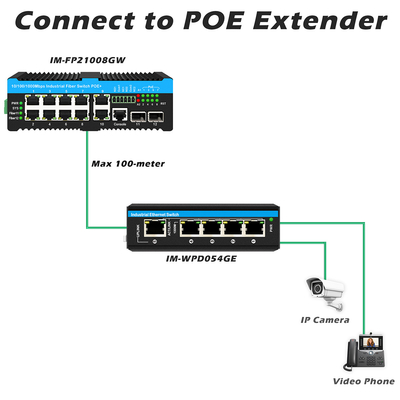

τάση εισόδου τροφοδοσίας POE: 48V (μέγιστο 52V),

Ενιαία ισχύς πηγής PoE ισχύς εξόδου: 30W (έδρα 1~8)

(Τα πρότυπα 802.3bt απαιτούν ειδικές οδηγίες)

Πρότυπα: ISO 11898-2 (υψηλής ταχύτητας CAN)

Ταχύτητα επικοινωνίας: 10Kbps~1Mbps (διαμορφώσιμη)

Μέγιστος αριθμός κόμβων: 110 (προεπιλεγμένη αντιστοιχία αντίστασης τερματικού)

Αντίσταση τερματικού: 120Ω (προαιρετική ενσωματωμένη αντίσταση τερματικού για κάθε CAN)

Προστασία απομόνωσης: Υποστηρίζει απομόνωση 2500V συνεχούς ρεύματος (προαιρετική)

Πρωτόκολλο επικοινωνίας: Υποστηρίζει CAN 2.0A/B, CAN FD

Πεδίο τάσης λεωφορείου: -3V ~ +32V (προστασία κατά των υπερτάσεων)

Πρότυπα: TIA/EIA-485-A

Τρόπος λειτουργίας: Full-duplex ή half-duplex (διαμορφώσιμος)

Ταχύτητα επικοινωνίας: 115200bps (διαμορφώσιμη)

Μέγιστος αριθμός κόμβων: 32 (προεπιλεγμένο) ή επεκτάσιμος σε 256 (απαιτείται επαναλήπτης)

Προστασία απομόνωσης: Υποστηρίζει απομόνωση 1500V συνεχούς ρεύματος (προαιρετική)

Πεδίο τάσης λεωφορείου: -7V ~ +12V (προστασία από υπερεχύσεις)

CE-EMC:

Εναρμόνιση των τεχνικών προδιαγραφών2020

Το σημείο 6.2.3.3 αντικαθίσταται από το ακόλουθο κείμενο:2021

Ειδικότερα:2022

Ειδικότερα:

EN IEC 62368-1:2020+A11:2020

Η FCC:

47 CFR FCC Μέρος 15 Υπομέρος Β (Τάξη Β) ANSI C63.4:2014

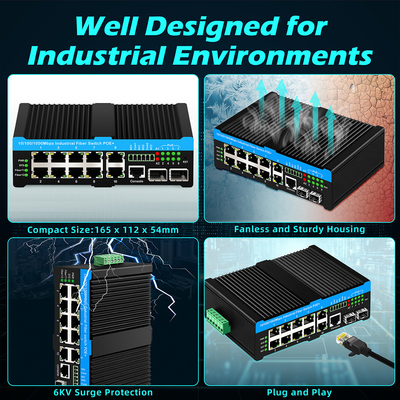

Κέλυφος:Κέλυφος από κυματοειδή μέταλλο.Τάξη ασφαλείας:IP40

Μέγεθος: 158 x 114,8 x 60 mm.

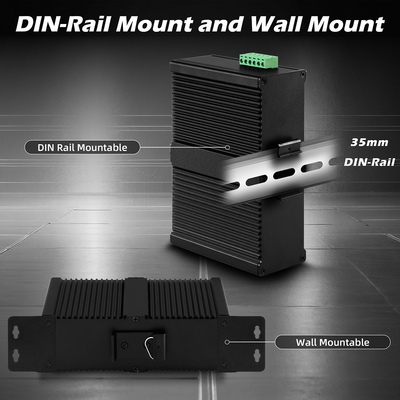

Μέθοδος τοποθέτησης:Τοποθέτηση με σιδηροτροχιά
