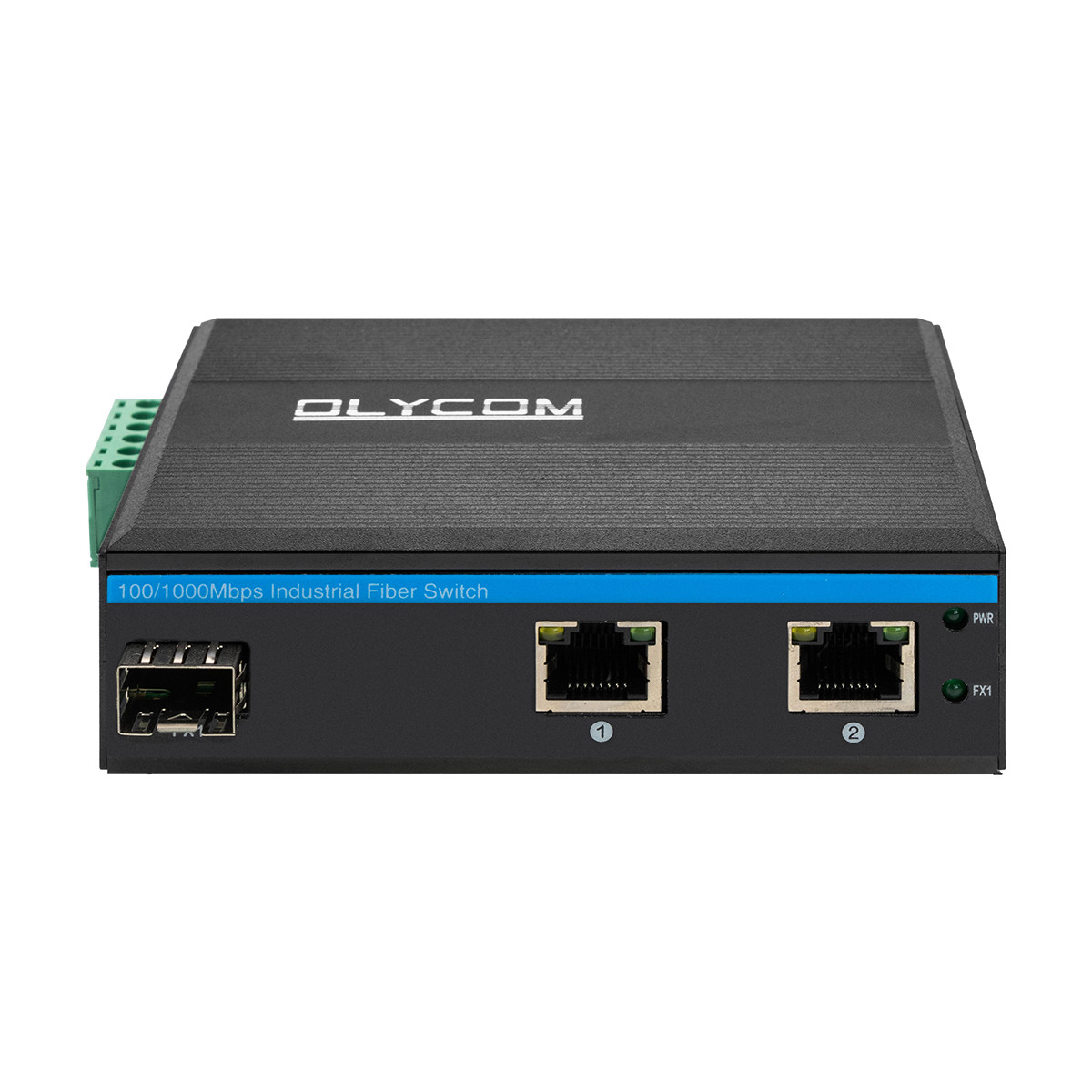

Μίνι μετατροπέας οπτικών ινών Industrial Ethernet Switch Poe Switch DC48V εισροή
Βασικά χαρακτηριστικά του μικρού οπτικού μετατροπέα μέσων
- Υποστήριξη ισχύος σε κάμερες IP POE μέσω του ασύρματου σημείου πρόσβασης (AP) 5 κατηγοριών καλωδίων Ethernet.
- IEEE 802.3af/με ρεύμα σε 1 ~ 2 θύρες RJ45
- 2x 10/100/1000Mbps Αυτοανιχνευτικές θύρες RJ45
- 1x 1000Mbps θύρα SFP ινών

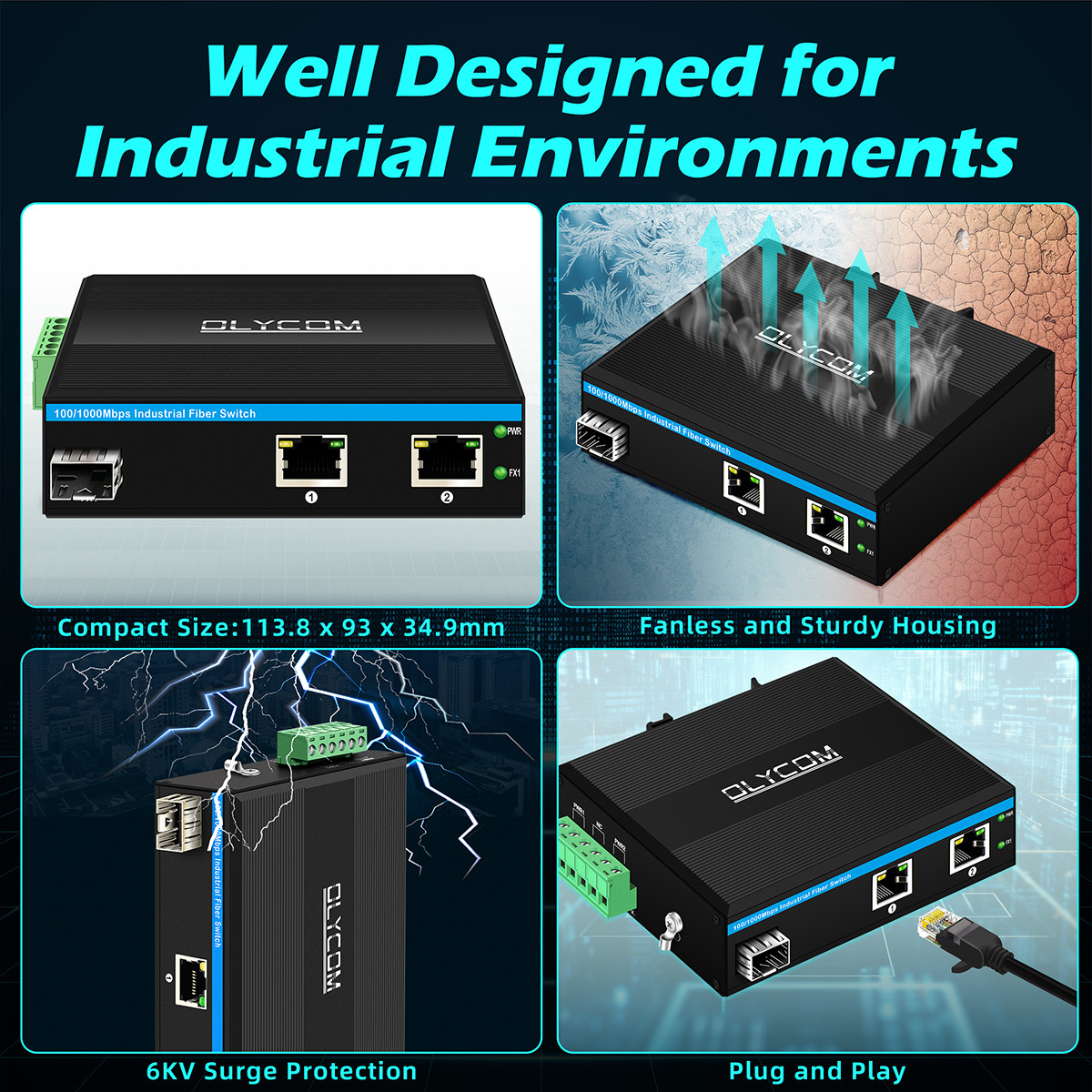

- Προστασία από υπερτάσεις Ethernet 6 KV, προσαρμογή σε σκληρό εξωτερικό περιβάλλον
- Υποστήριξη αυτόματου MDI/MDIX
- Τρόπος ελέγχου ροής: full duplex με πρότυπο IEEE 802.3x, half-duplex με πρότυπο αντίστροφης πίεσης
- Συμμόρφωση IEEE 802.3 10Base-T και IEEE 802.3u 100Base-TX
- Η μέγιστη ισχύς είναι 15,4W κάτω από το πρότυπο af, 30W κάτω από το πρότυπο σε κάθε θύρα PoE
- Ανιχνεύστε τα μοντέλα PoE ηλεκτρικού εξοπλισμού.
- Μηχανισμός μετατροπής αποθήκευσης και μεταφοράς
- Θέρμανση περιβάλλοντος λειτουργίας: -40 ° ~ 75 ° C
Προδιαγραφέςτων βιομηχανικών διακόπτες Ethernet
| Ονομασία του προϊόντος |
10/100/1000Mbps Βιομηχανικός διακόπτης ινών POE (1F+2TP) |
| Αριθμός μοντέλου. |
IM-FP122GE |

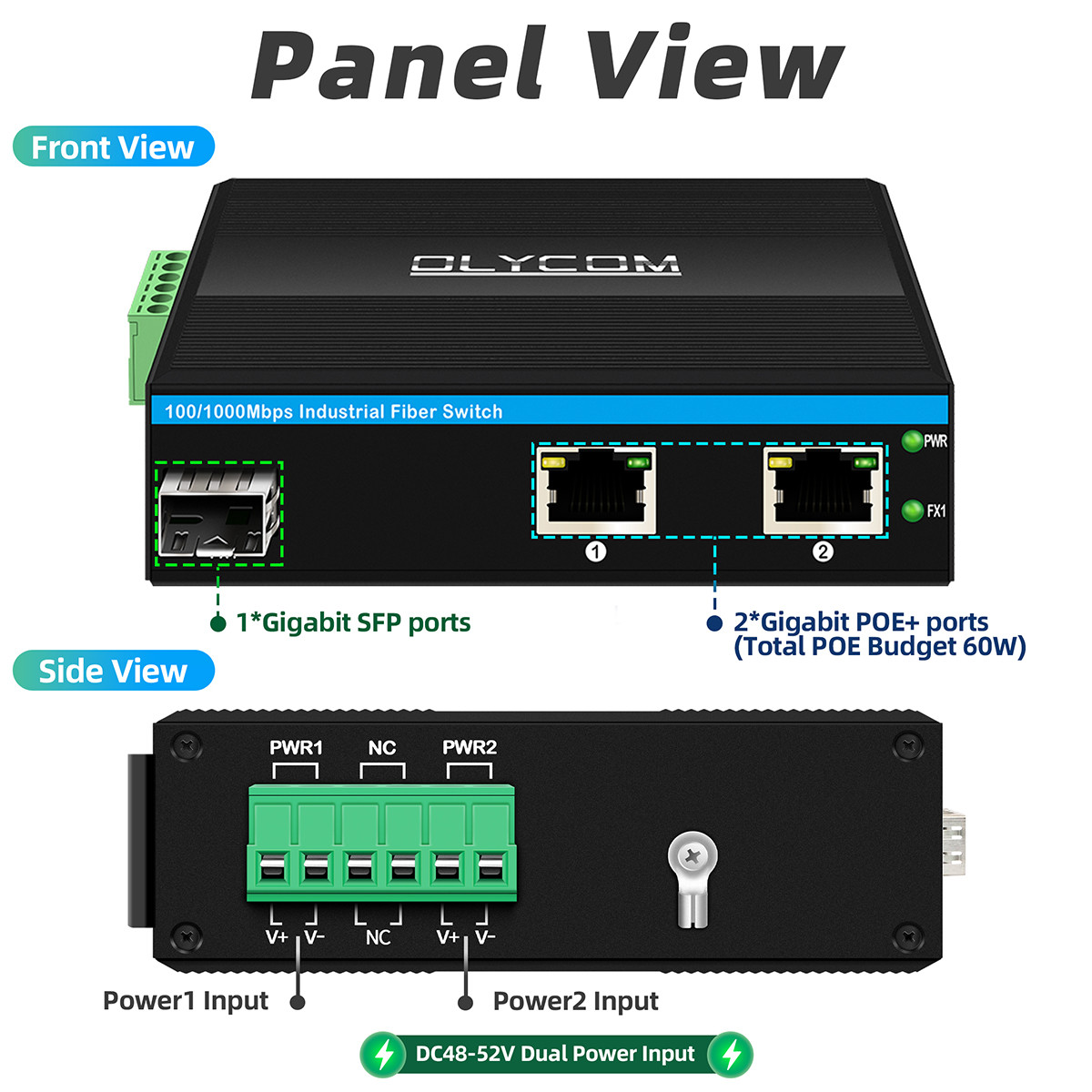

| Λιμάνι |
1x 1000Mpbs SFP θύρα
SM:1310nm/1550nm, 20 χιλιόμετρα
1490nm/1550nm,40~120Km
ΜΜ:1310nm,2km
2x10/100/1000M UTP RJ45 ((Υποστήριξη αυτόματης ανίχνευσης MDI/MDIX)
|
| Ειδικότητες εναλλαγής |
Τρόπος μετάδοσης: αποθήκευση και προώθηση
Διάφραση ζώνης συστήματος: 40Gbps (μη κυκλοφοριακή συμφόρηση)
|
| Δικτυακά μέσα |
10BASE-T: CAT3, CAT4, CAT5 μη προστατευμένο στρεβλωμένο ζευγάρι ((≤ 100m)
100/1000BASE-TX: CAT5 ή υψηλότερο προστατευμένο στρεβλωμένο ζεύγος (≤ 100m)
Δέσμευση SFP, απόσταση μετάδοσης: 20Km, 40Km, 60Km, 80Km, 100Km
|
| Φώτα LED |
Ηλεκτρική ενέργεια, δίκτυο, ίνες |
| Ηλεκτρική τροφοδοσία |
τάση εισόδου τροφοδοσίας POE: 48V (μέγιστο 52V),
Ενιαία ισχύς παροχής PoE ισχύς εξόδου: 15.4W (έδρα 1~2)
(802.3για τα πρότυπα απαιτούνται ειδικές οδηγίες)
|
| Περιβάλλον |
Θερμοκρασία λειτουργίας: -40 °C - 75 °C
Θερμοκρασία αποθήκευσης: -40° ∼ 85°C
Υγρασία εργασίας: 10%~90%, μη συμπυκνωτική
Η υγρασία αποθήκευσης: 10%~95%, μη συμπυκνωτική
|
| Βιομηχανικά πρότυπα |
EMI:FCC Μέρος 15 Υπομέρος Β Τάξη Α, EN 55022 Τάξη Α
EMS:EN 61000-4-2 (ESD) Επίπεδο 3,EN 61000-4-3 (RS) Επίπεδο 3,EN 61000-4-4 (EFT) Επίπεδο 3,EN 61000-4-5 (Surge) Επίπεδο 3,EN 61000-4-6 (CS) Επίπεδο 3,EN 61000-4-8
Ελέγχος κυκλοφορίας: NEMA-TS2
Δονήσεις:IEC 60068-2-6
Ελεύθερη πτώση:IEC 60068-2-32
Σοκ:IEC 60068-2-27
Σιδηροδρομική κυκλοφορία: EN 50121-4
|
| Ασφάλεια |
Σημείωση CE, εμπορική
Ειδικότερα:
|
| Μηχανικές πληροφορίες |
Κέλυφος:Κορφωτό μεταλλικό κέλυφος
Τάξη ασφαλείας: IP40
Μέγεθος: 113,8 x 93 x 34,9 mm
Μέθοδος τοποθέτησης:Τοποθέτηση με σιδηροτροχιά
|
| Εγγύηση |
Αντικατάσταση εντός ενός έτους· επισκευή 5 ετών |

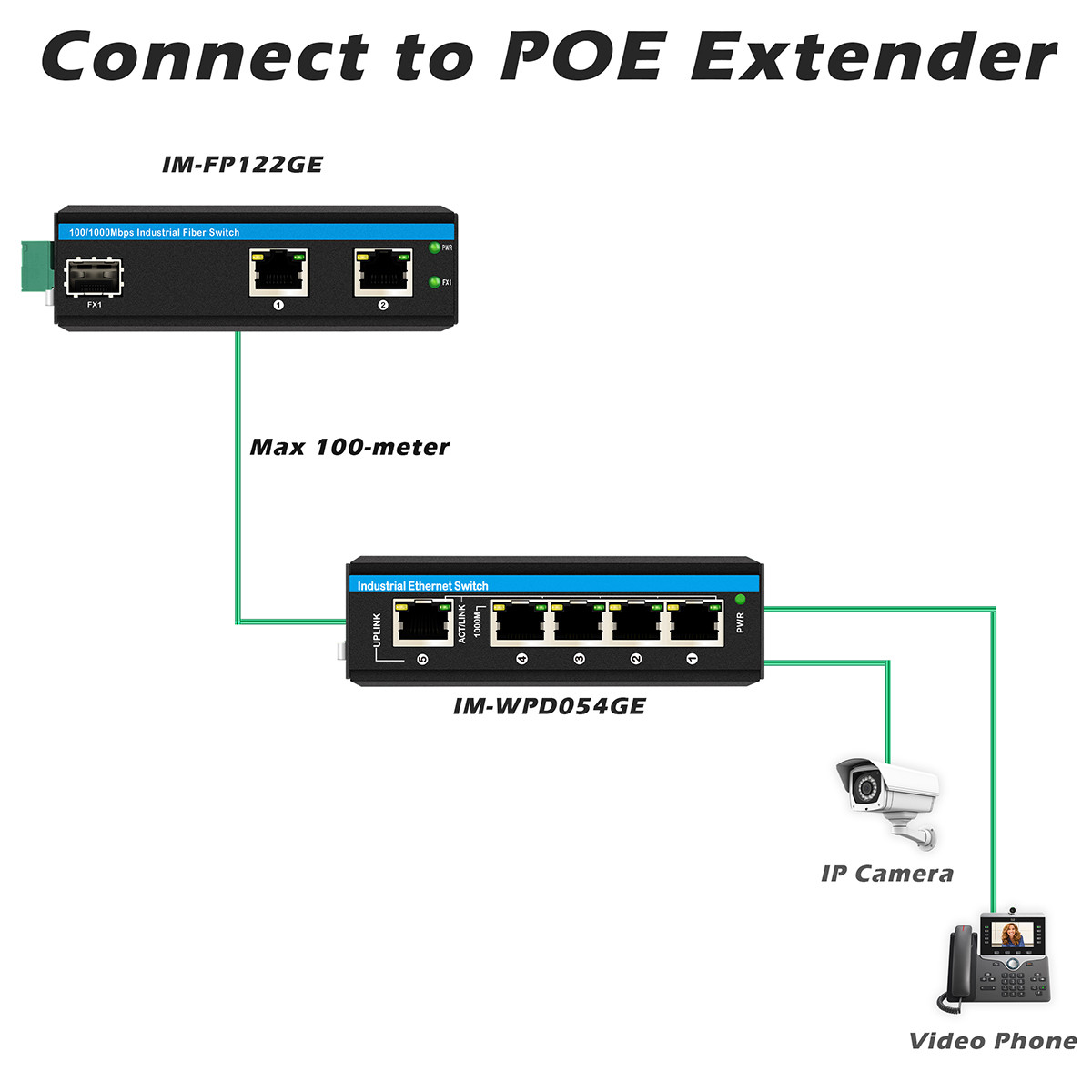

Εφαρμογή μετατροπής βιομηχανικών ινών
- Δεν ξέρω.
Βήματα παραγωγής:
- Ζυθοποίηση: Ζυθοποίηση των απαραίτητων εξαρτημάτων
- Καθαρισμός: Για την αποφυγή τυχόν δυσλειτουργίας λόγω σκόνης ή απομειμάτων στις πλακέτες PCB.
- Συγκρότηση: Χτίζει εξαρτήματα ενός προϊόντος, όπως πάνελ, βίδες, πλακέτες PCB.
- Δοκιμασία: Για να βεβαιωθείτε ότι το προϊόν λειτουργεί ουσιαστικά καλά μετά την συναρμολόγηση
- Γήρανση: Για να ελέγχεται αν το προϊόν μπορεί να λειτουργήσει ομαλά για μεγάλο χρονικό διάστημα χωρίς οποιαδήποτε ελαφρά ζητήματα όπως δείκτες LED, τάση.
- Δοκιμασία: Για να δοκιμάσει αν το προϊόν μπορεί να επεξεργαστεί δεδομένα ή σήματα βίντεο σωστά. Τυχόν απώλεια δεδομένων; Σωστό ρυθμό μετάδοσης; Τυχόν βλάβη πακέτου δεδομένων; Τέτοια ερωτήματα θα επαληθευθούν σε αυτή τη διαδικασία.
- Δοκιμασμός QC: Αυτός είναι ο τρίτος και επίσης ο τελευταίος έλεγχος της ποιότητας του προϊόντος.Το προσωπικό συσκευασίας θα το συσκευάσει σύμφωνα με τις απαιτήσεις του πελάτη και θα επισυνάψει στην συσκευασία μια ετικέτα προϊόντος.
- Όταν όλα τα παραπάνω ολοκληρωθούν, το προϊόν θα βγει στην αγορά.
Γενικές ερωτήσεις
1Ποια είναι η τάση εισόδου;
Α: Για τους διακόπτες PoE, είναι DC48V ~ 52V.
Για διακόπτες μη PoE, είναι DC12V ~ 52V.
2Ποιο είναι το προϋπολογισμό ενέργειας;
Α: Κάθε θύρα PoE υποστηρίζει έξοδο 15,4W/30W/60W.
Η προεπιλεγμένη έξοδος είναι 30W ((παρακαλούμε ενημερώστε μας αν χρειάζεστε 60W τύπο)
Ο συνολικός προϋπολογισμός: ισχύς ισχύος κάθε λιμένα × λιμένες PoE
3- Τα καταφέρατε;
Α: Όχι, αυτή η σειρά δεν είναι διαχειριζόμενη.
Έχουμε μια άλλη σειρά για να διαλέξετε.
4Ποια μέθοδο εγκατάστασης υποστηρίζει;
Α: Υποστηρίζει το Din Rail και το τοίχωμα.
Αν απαιτείται ένα ειδικό κιτ τοποθέτησης, είναι εντάξει, το έχουμε αντιμετωπίσει και πριν.
5Υποστηρίζει η θύρα 100M ταχύτητα;
Α: Ναι, για μοντέλα 100M, υποστηρίζει μόνο 100M μονάδες.
Για τα μοντέλα Gigabit, η θύρα ινών είναι 100M/1000M αυτοπροσαρμοσμένη, μπορείτε να εισαγάγετε 155Mb/s ή 1,25Gb/s μονάδες, και οι δύο θα λειτουργήσουν.
