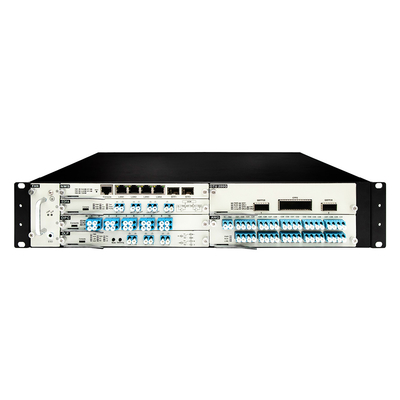

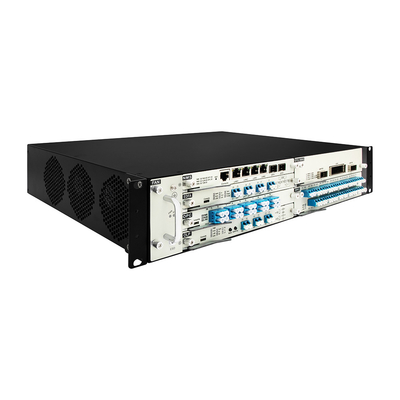

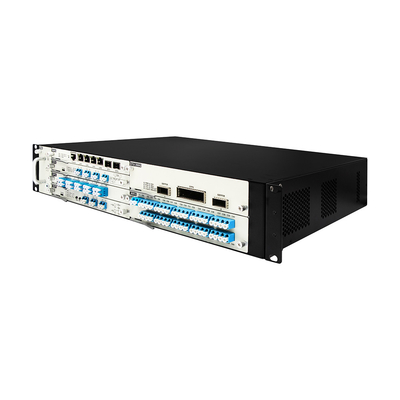

19" 2U DWDM Οπτικό Σύστημα Μεταφοράς με EDFA OTU DCM Card Wdm Σύστημα Μεταφοράς

• Κανονικό ύψος 19 ιντσών 2U·
• Υψηλή ολοκλήρωση: ένα ενιαίο ράφι υποστηρίζει 7 slots γενικής υπηρεσίας και 1 slot διαχείρισης δικτύου.
• Ενιαία πλατφόρμα: υποστηρίζει τη μικτή εισαγωγή διαφόρων επαγγελματικών καρτών, την ενιαία διαχείριση δικτύου.
• Υψηλή αξιοπιστία: υποστήριξη προστασίας ισχύος εναλλασσόμενου και συνεχούς ρεύματος 1+1 ταυτόχρονα·
• Καλές επιδόσεις διάσπασης θερμότητας: 3 υψηλής απόδοσης, υψηλής ταχύτητας σχεδιασμοί ανεμιστήρων εξασφαλίζουν επαρκή διάσπαση θερμότητας.

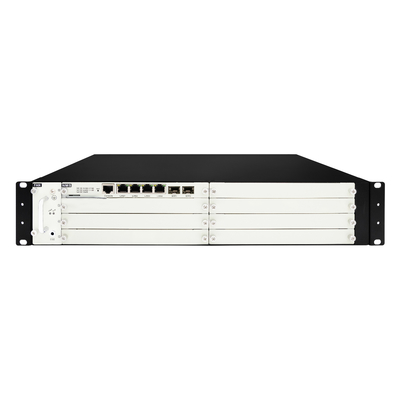

Προσωρινό πάνελ

1) Το SLOT1 μπορεί να εισαχθεί στην κύρια κάρτα ελέγχου του NMS και το SLOT2·7 μπορεί να εισαχθεί σε διάφορους τύπους καρτών υπηρεσίας

Σλοτ ανεμιστήρα: Χρησιμοποιείται για την απώλεια θερμότητας του πλαισίου. Όταν το φως δείκτη PWR είναι αναμμένο, αυτό σημαίνει ότι η παροχή ενέργειας της πρίζας του ανεμιστήρα είναι φυσιολογική. Εάν ο δείκτης ALM είναι κόκκινος, ο δείκτης ALM είναι ανοιχτός και ο δείκτης PWR είναι ανοιχτός.Σημαίνει ότι ο ανεμιστήρας είναι ελαττωματικός.Συνήθως, ο δείκτης ALM πρέπει να είναι εκτός.

3) Φως δείκτη: PWR: ενεργοποιημένο: κανονική παροχή ρεύματος· απενεργοποιημένο: έλλειψη τροφοδοσίας ρεύματος ή ανωμαλία.

ALM: ενεργό: βλάβη ανεμιστήρα ή υπερθέρμανση· απενεργοποιημένο: κανονικό

Οπίσθια επιφάνεια

1) Η υποδοχή τροφοδοσίας (PIU) βρίσκεται στο πίσω μέρος της συσκευής, υποστηρίζοντας τόσο AC (APU) / DC (DPU), τροφοδοσία 1 + 1 ζεστό εφεδρικό

2) Φως δείκτη: PWR: ενεργοποιημένο: κανονική παροχή ρεύματος· απενεργοποιημένο: έλλειψη τροφοδοσίας ρεύματος ή ανωμαλία.
