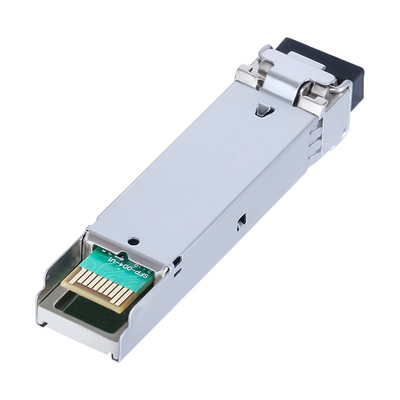

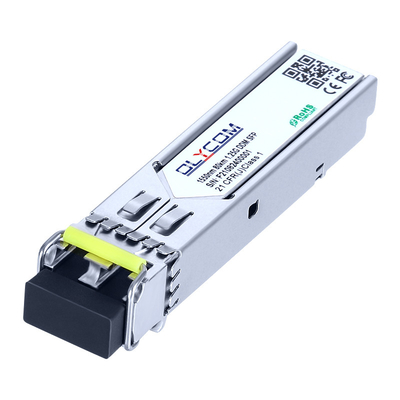

1.25G SFP Transceiver SM Duplex 1550nm 80Km LC SFP μονάδα
Βασικά χαρακτηριστικά της μονάδας SFP 1,25Gpbs
- Υποστηρίζει έως και 1,25Gbps ρυθμούς bits
- Αποτύπωση SFP θερμής σύνδεσης
- 1550nm DFB λέιζερ και φωτοανιχνευτής PIN, Μέχρι 80km για μετάδοση SMF
- Συμμόρφωση με τις SFP MSA και SFF-8472 με διπλό δοχείο LC
- Συμβατό με το RoHS
- Μία μονάδα τροφοδοσίας +3,3V
- Ψηφιακή διαγνωστική παρακολούθηση σε πραγματικό χρόνο θερμοκρασία λειτουργίας:
- Πρότυπο: 0 έως +70°C
- Βιομηχανική: -40 έως +85°
Απόλυτες μέγιστες αξιολογήσεις
| Παράμετρος |
Σύμβολο |
Ελάχιστο |
Μαξ |
Μονάδα |
| Πρόσθετη τάση |
Vcc |
-Ούτε ένα.5 |
4.5 |
V |
| Θέρμανση αποθήκευσης |
Τ |
-40 |
+85 |
°C |
| Υγρασία λειτουργίας |
- |
5 |
85 |
% |
Συνιστώμενο περιβάλλον λειτουργίας
| Παράμετρος |
Σύμβολο |
Ελάχιστο |
Τυπικό |
Μαξ |
Μονάδα |
| Θέρμανση λειτουργικής θήκης |
Τύπος |
Tc |
0 |
|
+70 |
°C |
| Επέκταση |
-20 |
|
+80 |
°C |
| Βιομηχανική |
-40 |
|
+85 |
°C |
| Τετάρτη |
Vcc |
3.135 |
3.30 |
3.465 |
V |
| Τρόπος τροφοδοσίας |
Επικοινωνία |
|
|
300 |
mA |
| Ποσοστό δεδομένων |
|
0.1 |
1.25 |
|
Gbit/s |
Οπτικά και ηλεκτρικά χαρακτηριστικά
| Παράμετρος |
Σύμβολο |
Ελάχιστο |
Τυπικό |
Μαξ |
Μονάδα |
Σημειώσεις |
| Μεταδότης |
| Κέντρο μήκους κύματος |
λc |
1530 |
1550 |
1570 |
nm |
|
| Φασματικό πλάτος ((-20dB) |
Δλ |
|
|
1 |
nm |
|
| Αναλογία καταστολής πλευρικής λειτουργίας |
SMSR |
30 |
- |
- |
dB |
|
| Μέση ισχύς εξόδου |
ΠΈξω |
0 |
|
+5 |
dBm |
1 |
| Ποσοστό εξαφάνισης |
Επείγοντα |
9.0 |
|
|
dB |
|
| Διαφορετικό κλίσης εισόδου δεδομένων |
VIN |
180 |
|
1200 |
mV |
2 |
| Διαφορετική αντίσταση εισόδου |
ZIN |
90 |
100 |
110 |
Ω |
|
| Ενεργοποίηση TX |
Απενεργοποίηση |
|
2.0 |
|
Vcc |
V |
|
| Ενεργοποίηση |
|
0 |
|
0.8 |
V |
|
| Λάθος TX |
Λάθος |
|
2.0 |
|
Vcc |
V |
|
| Κανονικό |
|
0 |
|
0.8 |
V |
|
| Αποδέκτης |
| Κέντρο μήκους κύματος |
λc |
1260 |
|
1610 |
nm |
|
| Ευαισθησία του δέκτη |
|
|
|
- 26 |
dBm |
3 |
| Υπερφόρτωση του δέκτη |
|
-1 |
|
|
dBm |
3 |
| Δαπάνες |
ΔΕΣD |
|
|
- 27 |
dBm |
|
| Δικαιολογημένη ζημία |
ΔΕΣΑ |
- 38 |
|
|
dBm |
|
| Υστερέση LOS |
|
0.5 |
|
4 |
dB |
|
| Διαφορετικό κυματισμό εξόδου δεδομένων |
VΈξω |
600 |
800 |
1000 |
mV |
4 |
| ΔΕΣ |
Υψηλή |
2.0 |
|
Vcc |
V |
|
| Χαμηλά |
|
|
0.8 |
V |
|
Μηχανικές διαστάσεις
Πληροφορίες παραγγελίας
| ΜέροςNαμπερό |
Περιγραφή του προϊόντος |
| Εφαρμογή του παρόντος κανονισμού |
1550nm, 1,25Gbps, LC, 80km, 0°C~+70°C, με DDM |
| Επικαιροποιημένο |
1550nm, 1,25Gbps, LC, 80km, -40°C~+85°C, με DDM |
