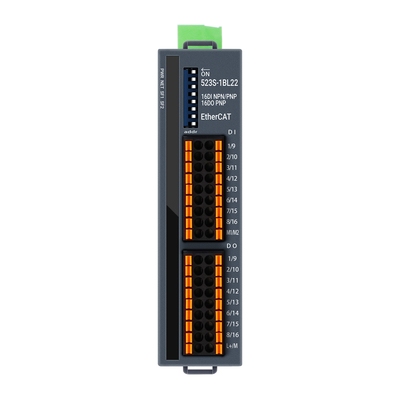

100Mbit/s 2 RJ45 EtherCAT Πρωτόκολλο PAL Σύστημα I/O
16DI 16DO PNP έξοδος Din Rail I/O Module
Χαρακτηριστικά του προϊόντος του συστήματος I/O PAL
ΠροδιαγραφέςτουΕπεκτάσιμο σύνδεσμο EtherCAT
Σχήμα | OM52xS EtherCAT σκλάβος μονάδα |
Τεχνικές προδιαγραφές | |
Εργασιακή τάση | 24VDC (περίοδος τάσης 18VDC ~ 28VDC) |
Απώλεια ρεύματος λειτουργίας | Βάσει διαφορετικών μοντέλων προϊόντων, ανατρέξτε στο εγχειρίδιο προϊόντος για λεπτομέρειες. |
Προστασία ισχύος | Προστασία κατά της αντίστροφης σύνδεσης, απορρόφηση υπερτάσεων |

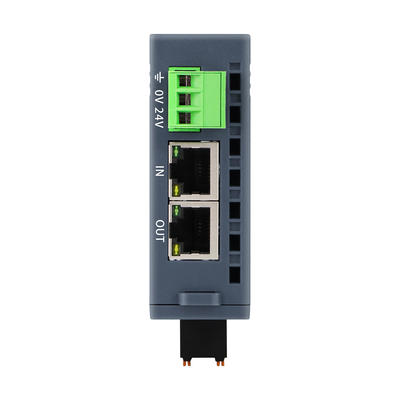

Διασύνδεση επικοινωνίας | 2*RJ45 |
Τύπος τερματικού τροφοδοσίας | Συνδετήρας που συνδέεται, πύλη σύνδεσης καλωδίων με βίδα |
Τύπος τερματικού σήματος | Συνδετήρας, κατευθείαν στην πύλη καλωδίωσης PUSH-IN |
Δείχνει ένδειξη | Ηλεκτρική τροφοδοσία, πράσινο δείκτη φωτός NET, κόκκινο δείκτη φωτός SF, πράσινο δείκτη φωτός σήματος IO |
Πρωτόκολλο | EtherCAT |
Κατηγορίες αφέντη-σκλάβου | ανεξάρτητες συσκευές σκλάβου |
Κύρια σημεία IO | Ναι, ανατρέξτε στα στοιχεία παραγγελίας για λεπτομέρειες |
Οριακό όριο προστασίας από υπερστροφή | 1.5A, 5ms |
Χρόνος απόκρισης | Ελάχιστο 500us |
Δυνατότητα κλιμακώσεως | Δεν υποστηρίζει την επέκταση |
μήκος καλωδίου (προστασία) | Μέγιστο 500 μέτρα |
μήκος καλωδίου (χωρίς θωράκιση) | Το μέγιστο μήκος του σημείου εισόδου είναι 300m και το μέγιστο μήκος του σημείου εξόδου είναι 150m |
Ρυθμίσεις σταθμού σκλάβου | |
Ρυθμίσεις διεύθυνσης | Διαμόρφωση με διακόπτη ή κύριο σταθμό |
Μέγιστος αριθμός σταθμών ανά τμήμα | 255 (Ο συγκεκριμένος αριθμός των υποστηριζόμενων σταθμών καθορίζεται από τον κύριο σταθμό) |
WΟρκΕΠεριβάλλον | |
Θερμοκρασία λειτουργίας | -20~60°C |
Εργασιακή υγρασία | 5% έως 90% (μη συμπυκνωμένη) |
Βαθμός προστασίας | Διάκριση IP20 |
Διάμετροι ((l* w * h) | 27*94*114mm |
Συσκευή
Λεπτομέρειες παραγγελίας
Προδιαγραφές | Αριθμός προϊόντος |
Μονομελή μονάδα OM521S, λεωφορείο EtherCAT, 2 θύρες RJ45, τροφοδοσία 24VDC, με κωδικό 8-bit για τον καθορισμό της διεύθυνσης αναγνωριστικού σταθμού, το προϊόν συνοδεύεται από 32DI (κοινή άνοδος/κοινή είσοδος άνοδος),δεν υποστηρίζει ενσωματωμένη ενότητα επέκτασης λεωφορείου, επίπεδο προστασίας IP20, υποστηρίζει εγκατάσταση DN35 din-rail |
OM521S-1BL22-ECT |
OM522S αυτόνομη μονάδα, λεωφορείο EtherCAT, 2 θύρες RJ45, τροφοδοσία 24VDC, με κωδικό 8-bit για τον καθορισμό της διεύθυνσης αναγνωριστικού σταθμού, το προϊόν συνοδεύεται από 32DO (η έξοδος PNP),δεν υποστηρίζει ενσωματωμένη ενότητα επέκτασης λεωφορείου, επίπεδο προστασίας IP20, υποστηρίζει εγκατάσταση DN35 din-rail |
OM522S-1BL22-ECT |
Μονομελή μονάδα OM522S, λεωφορείο EtherCAT, 2 θύρες RJ45, τροφοδοσία 24VDC, με κωδικό κλήσης 8 bit για τον καθορισμό της διεύθυνσης αναγνωριστικού σταθμού, το προϊόν συνοδεύεται από 32DO (η έξοδος NPN),δεν υποστηρίζει ενσωματωμένη ενότητα επέκτασης λεωφορείου, επίπεδο προστασίας IP20, υποστηρίζει εγκατάσταση DN35 din-rail |
OM522S-1NL22-ECT |
Μονομελή μονάδα OM523S, λεωφορείο EtherCAT, 2 θύρες RJ45, τροφοδοσία 24VDC, με κωδικό κλήσης 8 bit για τον καθορισμό της διεύθυνσης αναγνωριστικού σταθμού,το προϊόν διατίθεται με 16DI (κοινή είσοδο ανόδου/κοινή είσοδο ανόδου) και 16DO (έξοδος PNP), δεν υποστηρίζει εσωτερική ενότητα επέκτασης λεωφορείου, επίπεδο προστασίας IP20, υποστηρίζει εγκατάσταση din-rail DN35 |
OM523S-1BL22-ECT |
Μονομελή μονάδα OM523S, λεωφορείο EtherCAT, 2 θύρες RJ45, παροχή ρεύματος 24VDC, με 8-bit επιλογή για τον καθορισμό της διεύθυνσης αναγνωριστικού σταθμού, το προϊόν συνοδεύεται από 16DI (κοινή άνοδος/κοινή είσοδος άνοδος),16DO (έξοδος NPN), δεν υποστηρίζει εσωτερική ενότητα επέκτασης λεωφορείου, επίπεδο προστασίας IP20, υποστηρίζει εγκατάσταση din-rail DN35 |
OM523S-1NL22-ECT |
Ανεξάρτητη μονάδα OM523S, ανεξάρτητη μονάδα SM523S, λεωφορείο EtherCAT, 2 θύρες RJ45, τροφοδοσία 24VDC, με διεύθυνση αναγνωριστικού σταθμού ρύθμισης κωδικού κλήσης 8 bit,το προϊόν διατίθεται με 16DI (κοινή είσοδο ανόδου/κοινή είσοδο ανόδου) και 12DO (έξοδος ρελέ), δεν υποστηρίζει εσωτερική ενότητα επέκτασης λεωφορείου, επίπεδο προστασίας IP20, υποστηρίζει εγκατάσταση din-rail DN35 |
OM523S-1HJ22-ECT |
Μονομελή μονάδα OM524S, λεωφορείο EtherCAT, 2 θύρες RJ45, τροφοδοσία 24VDC, με 8-bit κλήση για τον καθορισμό της διεύθυνσης αναγνωριστικού σταθμού,το προϊόν συνοδεύεται από 16DI (κοινή είσοδο ανόδου/κοινή είσοδο ανόδου) και 16DIO (διαμορφώσιμη είσοδος/έξοδος NPN), διαμόρφωση ομάδας 2 κατευθύνσεων), δεν υποστηρίζει εσωτερική μονάδα επέκτασης λεωφορείου, επίπεδο προστασίας IP20, υποστηρίζει εγκατάσταση din-rail DN35 |
OM524S-2NL22-ECT |
Μονομελή μονάδα OM525S, λεωφορείο EtherCAT, 2 θύρες RJ45, τροφοδοσία 24VDC, με 8-bit κλήση για τον καθορισμό της διεύθυνσης ID σταθμού,το προϊόν διατίθεται με 16DO (εξόδου NPN) και 16DIO (επιτρέπεται η ρύθμιση εισόδου/εξόδου NPN), διαμόρφωση ομάδας 2 κατευθύνσεων), δεν υποστηρίζει εσωτερική μονάδα επέκτασης λεωφορείου, επίπεδο προστασίας IP20, υποστηρίζει εγκατάσταση din-rail DN35 |
OM525S-3NL22-ECT |
OM526S αυτόνομη μονάδα, λεωφορείο EtherCAT, 2 θύρες RJ45, παροχή ρεύματος 24VDC, με 8-bit κλήση για τον καθορισμό της διεύθυνσης αναγνωριστικού σταθμού.Εισαγωγή ή έξοδος σε ομάδα διαμόρφωσης 2 καναλιών), δεν υποστηρίζει εσωτερική ενότητα επέκτασης λεωφορείου, επίπεδο προστασίας IP20, υποστηρίζει εγκατάσταση din-rail DN35 |
OM526S-1NH22-ECT (προϊόν σχεδιασμού) |
