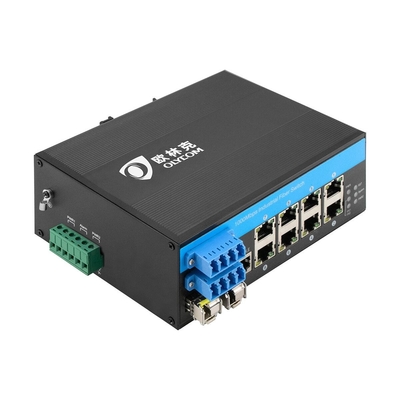

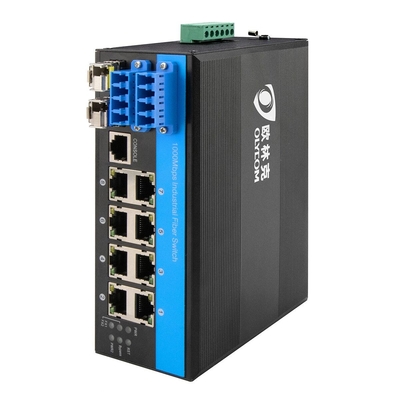

Διαχειριζόμενος βιομηχανικός διακόπτης gigabit 12 θύρας din rial
Οπτικός διακόπτης Ethernet bypass POE switch
Βασικά χαρακτηριστικά του διαχειριζόμενου διακόπτη παράκαμψης ινών 10/100/1000mbps

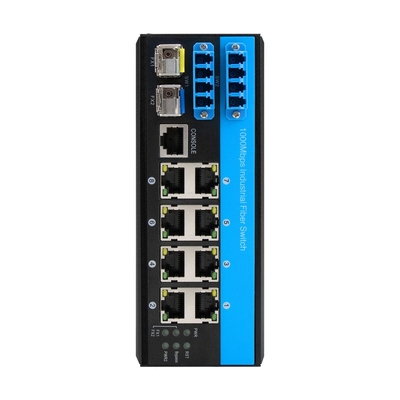

- 8 x 10/100/1000Mbps Αυτοανιχνευτικές θύρες RJ45
- 2 x2.5G θύρες SFP, 2 x θύρες παράκαμψης
- Προστασία από υπερτάσεις Ethernet 6KV, προσαρμογή σε σκληρό εξωτερικό περιβάλλον
- Υποστήριξη αυτόματου MDI/MDIX
- Τρόπος ελέγχου ροής: full duplex με πρότυπο IEEE 802.3x, half-duplex με πρότυπο αντίστροφης πίεσης
- Συμμόρφωση με τις απαιτήσεις IEEE 802.3 10Base-T και IEEE 802.3u 100Base-TX
- Μηχανισμός μετατροπής αποθήκευσης και μεταφοράς
- Θέρμανση περιβάλλοντος λειτουργίας: -40 ° ~ 75 ° C
Προδιαγραφή του Gigabit Ethernet Switch
| Ονομασία του προϊόντος |
10/100/1000Mbps Διαχειριζόμενος βιομηχανικός διακόπτης παράκαμψης ινών (2F+8TP) |
| Αριθμός μοντέλου. |
IM-FBS288GW |
| Λιμάνι |
2 x 2.5G θύρα SFP
SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 8x10/100/1000M UTP RJ45 ((Υποστήριξη αυτόματης ανίχνευσης MDI/MDIX)
|
| Τύπος |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| Ειδικότητα του VLAND |
4096 |
| Τετραγωνισμός Jumbo |
9.6KB |
| Πίνακας διευθύνσεων MAC |
8K |
| Ειδικότητες εναλλαγής |
Τρόπος μετάδοσης: αποθήκευση και προώθηση
Διάφρασμα ζώνης συστήματος:58Gbps (μη κυκλοφοριακή συμφόρηση)
Μέγεθος DRAM: 128M Μέγεθος Flash: 16M
Μέγεθος αποθήκευσης πακέτων: 4Mb
|
| Δικτυακά μέσα |
10BASE-T: CAT3, CAT4, CAT5 μη προστατευμένο στρεβλωμένο ζευγάρι ((≤ 100m)
100/1000BASE-TX: CAT5 ή υψηλότερη προστατευόμενο στρεβλωμένο ζεύγος ((≤ 100m)
Δέσμευση SFP, απόσταση μετάδοσης: 20Km, 40Km, 60Km, 80Km, 100Km
|
| Φώτα LED |
Δύναμη, δίκτυο, ίνες, παράκαμψη |

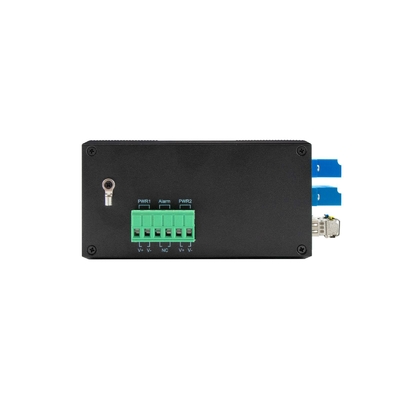

| Ηλεκτρική τροφοδοσία |
Η τάση εισόδου: DC 48-52V· ισχύς χωρίς φορτίο: 5W.
Αντίστροφη σύνδεση: υποστήριξη
|
| Περιβάλλον |
Εργασιακή θερμοκρασία: -40 °C· 75 °C· θερμοκρασία αποθήκευσης: -40 °C· 85 °C· υγρασία εργασίας:10%· 90%, μη συμπυκνωτική· υγρασία αποθήκευσης:10%· 95%, μη συμπυκνωτική |
| Βιομηχανικά πρότυπα |
EMI:FCC Μέρος 15 Υπομέρος Β Τάξη Α, EN 55022 Τάξη Α
EMS:EN 61000-4-2 (ESD) Επίπεδο 3,EN 61000-4-3 (RS) Επίπεδο 3,EN 61000-4-4 (EFT) Επίπεδο 3,EN 61000-4-5 (Surge) Επίπεδο 3,EN 61000-4-6 (CS) Επίπεδο 3,EN 61000-4-8; Έλεγχος κυκλοφορίας:NEMA-TS2; Δονήσεις:Δελτίο ΕΚΑΧΑνεξάρτητα από την περίπτωση, τα κράτη μέλη μπορούν να επιβάλλουν τα ακόλουθα μέτρα:
|
| Ασφάλεια |
Σημείωση CE, εμπορική· CE/LVD |
| Μηχανικές πληροφορίες |
Κέλυφος:Κέλυφος από κυματοειδή μέταλλο.Τάξη ασφαλείας:IP40
Μέγεθος: 158 x 114,8 x 60 mm.
|
| Εγγύηση |
3 έτη |
Διάγραμμα σύνδεσης οπτικής παρακάτω
Για τον Ολυκόμ
- Η Olycom κατασκευάζει και εμπορεύεται συσκευές σύνδεσης με οπτικές ίνες.
- Η Olycom παρέχει λύσεις και υπηρεσίες μετατροπής βιομηχανικών ινών ινών, μετατροπής ινών σε χαλκό, δικτύωσης Ethernet και παρακολούθησης βίντεο CCTV.
- Η Olycom επικεντρώνεται επί του παρόντος σε:
Βιομηχανικά δίκτυα
Οπτική παράκαμψη
Εξοπλισμός WDM
Οπτικά συστήματα παρακολούθησης
ΠΟΕ++
Γενικές ερωτήσεις
1Ποια είναι η είσοδος ισχύος;
Α: Για διαχειριζόμενους διακόπτες μη PoE, λαμβάνει DC12V ~ 52V, για διαχειριζόμενους διακόπτες PoE, λαμβάνει DC48V ~ 52V.
Όλα τα μοντέλα υποστηρίζουν περιττή είσοδο.
2-Ποιος είναι ο προϋπολογισμός της PoE;
Α: Η τυπική έξοδος PoE είναι 30W ανά θύρα.
ΠάρτεIM-FP288GWΓια παράδειγμα, έχει 8 θύρες PoE, οπότε ο προϋπολογισμός είναι 30W/θύρα*8 θύρες=240W.
Μπορούμε επίσης να υποστηρίξουμε την έξοδο 60W αν απαιτείται, επιβεβαιώστε μαζί μας.
3Πώς μπορώ να εγκαταστήσω τη συσκευή;

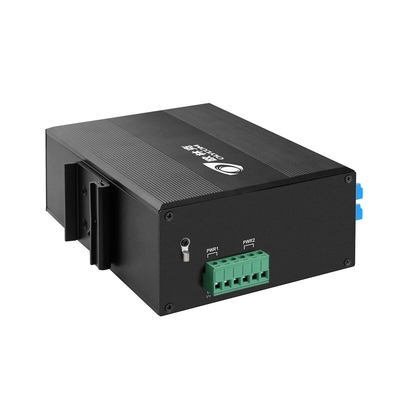

Α: Κάθε μοντέλο αυτής της σειράς υποστηρίζει την τοποθέτηση DIN35/Πύργος.
Απαιτούνται απαραίτητα αξεσουάρ για την εγκατάσταση όπως βίδες, κιτ τοποθέτησης κλπ. Μερικά από αυτά περιλαμβάνονται στο κουτί συσκευασίας, άλλα όχι.
4Υποστηρίζει ο διακόπτης σας τα 155Mb/s;
Απάντηση: Ναι, η οπτική ταχύτητα είναι 100M/1000M/2500M. Παρακαλώ ρυθμίστε μόνο ταχύτητα 100M στην διεπαφή διαχείρισης, λειτουργούν οι μονάδες megabit.
5Αν είναι δυνατόν να γράψω την ετικέτα όπως θέλω;
Α: Ναι, παρακαλώ στείλτε το περιεχόμενο και τη μορφή, και θα εκτυπώσουμε ένα δείγμα για επιβεβαίωση.
Η ετικέτα συνήθως τοποθετείται στο πλευρικό πάνελ.
