Ολυκόμ Industrial Managed Ethernet Bypass Fiber Switch
Εισαγωγή στον διακόπτη βιομηχανικού δικτύου
Το IM-FBS240GW είναι ένας διακόπτης παράκαμψης βιομηχανικών ινών 10/100/1000 Mbps που υποστηρίζει τα ακόλουθα χαρακτηριστικά
- Διπλή είσοδος ισχύος μεγάλης τάσης
- Διαχείριση Web GUI
- Εγκατάσταση σιδηροτροχιάς
- Πιστοποίηση FCC και CE
Και ως αναπόσπαστο μέρος του οπτικού συστήματος επικοινωνίας και προστασίας, η παράκαμψη ινών είναι εξαιρετικά αξιόπιστη και σταθερή για διαφορετικές ανάγκες οπτικής διαδρομής, όπως
- Δίκτυο μητροπολιτικής περιοχής (MAN)
- Δυναμική διαμόρφωση της πολλαπλασιασμού πρόσθεσης/αποσύνδεσης
- Παρακολούθηση του συστήματος
- Ερευνητικά εργαστήρια
Εν τω μεταξύ, ο διακόπτης περάσματος ινών χαρακτηρίζει
- Μικρή απώλεια εισαγωγής
- Ευρύ εύρος μήκους κύματος
- Ακτινοβολία χαμηλού καναλιού
Προδιαγραφή του διακόπτη παρακαταγωγής ινών
| Λιμάνι |
2 x 100M/1G/2.5G θύρες SFP
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
ΜΜ: 1310nm, 2Km; 850nm, 500m
4x10/100/1000M UTP RJ45 ((Υποστήριξη MDI/MDIX αυτόματης ανίχνευσης)
|
| Τύπος |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z
IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344
Ηλεκτρονικά συστήματα ηλεκτρονικών επικοινωνιών
Ηλεκτρονικά συστήματα ηλεκτρονικών επικοινωνιών
|
| Ειδικότητα του VLAND |
4096 |
| Τετραγωνισμός Jumbo |
9.6KB |
| Μέγεθος πίνακα διευθύνσεων MAC |
8K |
| Ειδικότητες εναλλαγής |
Τρόπος μετάδοσης: αποθήκευση και διαβίβαση
Ημερομηνία αποστολής: <10us
Διάταξη ζώνης συστήματος: 58Gbps (χωρίς κυκλοφοριακή συμφόρηση)
Μέγεθος DRAM: 128M
Μέγεθος φλας: 16M
Μέγεθος αποθήκευσης πακέτων: 4Mb
|
| Δικτυακά μέσα |
10BASE-T: CAT3, CAT4, CAT5 μη προστατευμένο στρεβλωμένο ζευγάρι ((≤ 100m)
100/1000BASE-TX: CAT5 ή υψηλότερο προστατευμένο στρεβλωμένο ζεύγος (≤ 100m)
Απόσταση μετάδοσης SFP: 20Km, 40Km, 60Km, 80Km, 100Km
|
| Φώτα LED |
Ηλεκτρική ενέργεια, δίκτυο, ίνες
Δύναμη
FX: θύρα ινών ((1/2)
Πορτοκαλί: Link/ACT
Πράσινο: 1000M ταχύτητα δικτύου ((εκκενώθηκε όταν είναι 100Mb/s)
|
| Ηλεκτρική τροφοδοσία |
Επαναχρηστική τάση εισόδου: DC12-52V
Δύναμη χωρίς φορτίο: 5W
Αντίστροφη σύνδεση: υποστήριξη
|
| Περιβάλλον |
Θερμοκρασία λειτουργίας: -40 ̇ 75°C
Θερμοκρασία αποθήκευσης: -40 ∼ 85°C
Εργασιακή υγρασία: 10%~90%, μη συμπυκνωτική
Ενυδάτωση αποθήκευσης: 10%~95%, μη συμπυκνωτική
|
| Βιομηχανικά πρότυπα |
ESD: IEC61000-4-2, αέρας ±15KV, επαφή ±6KV
ΕΠΤ: IEC61000-4-4, Γενική ±6KV
Επεξεργασία των ηλεκτρικών συσσωρευτών
|
| Πιστοποίηση |
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A11:2020
Το σημείο 6.2.3.3 αντικαθίσταται από το ακόλουθο κείμενο:2021
Ειδικότερα:2022
CE-LVD: EN IEC 62368-1:2020+A11:2020
Η FCC: 47 CFR FCC Μέρος 15 Υπομέρος Β (Τάξη Β) ANSI C63.4:2014
|
| Μηχανικές πληροφορίες |
Κέλυφος: κυματοειδής μεταλλικός κέλυφος
Τάξη ασφαλείας: IP40
Μέγεθος: 158 x 115 x 60 mm
Μέθοδος τοποθέτησης: τοποθέτηση σε σιδηροτροχιά/στοίχο
Καθαρό βάρος/ακαθάριστο βάρος: 0,75 kg/0,9 kg
|
| Εγγύηση |
Αντικατάσταση εντός ενός έτους· επισκευή 3 ετών |
Χαρακτηριστικά διαχείρισης
- Υποστήριξη IEEE802.1q VLAN,πορτ VLAN,βασισμένη σε Mac VLAN,IP υποσύνδεση VLAN, πρωτόκολλο VLAN,μετατροπέας VLAN, MVR
- Υποστήριξη δυναμικής συλλογής συνδέσμων IEEE802.3ad LACP, συλλογής στατικών συνδέσμων
- Υποστήριξη IGMP/MLD snooping V1/V2/V3, διήθηση/διαμόρφωση IGMP, αναζήτηση IGMP
- Έκθεση του πράκτορα υποστήριξης IGMP, κατασκοπεία MLD.
- Ασφάλεια: βασισμένη σε θύρα και Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Υποστήριξη Cisco® όπως CLI, διαχείριση Web, SNMP v1/v2c/v3, Telnet
- Υποστήριξη αναβάθμισης λογισμικού μέσω TFTP και HTTP, η εφεδρική λειτουργία firmware αποτρέπει την αποτυχία αναβάθμισης
- Υποστήριξη DHCP client/Relay/Snooping/Snooping επιλογή 82/Relay επιλογή 82
- Υποστήριξη RMON, MIB II, εικόνα καθρέφτη, ημερολόγιο γεγονότων, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Υποστήριξη IPV6 Telnet server /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL
Οπτικά χαρακτηριστικά παράκαμψης
| Ονομασία του προϊόντος |
Παράκαμψη ινών |
| Διασύνδεση ισχύος |
Τυπικό βιομηχανικό τερματικό τετράγωνο. |
| Προστασία από την πολικότητα |
Υποστήριξη |
| Διασύνδεση οπτικών ινών |
Επικεφαλής |
| Περιοχή μήκους κύματος |
850±40/1300±40nm· 1260~1650nm |
| Δοκιμαστικό μήκος κύματος |
850/1300nm· 1310/1550nm |
| Εισαγωγή απώλειας |
Τύπος:00,6 dB μέγιστο:1.0 dB· Τύπος:0.6dB Max:10,0 dB |
| Επιστροφή απώλειας |
ΜΜ≥30 dB SM≥50 dB |
| Διασταυρούμενη ακρόαση καναλιού |
ΜΜ≥35 dB SM≥55 dB |
| Απώλεια πόλωσης |
≤ 0,05 dB |
| Απώλεια μήκους κύματος |
≤ 0,05 dB |
| Απώλεια θερμοκρασίας |
≤ 0,05 dB |
| Επαναληψιμότητα |
≤ 0,05 dB |
| Δραστηριακή τάση |
3.3V-5V |
| Ζωή χρήσης |
≥100000000 φορές |
| Χρόνος αλλαγής |
≤ 10 ms |
| Οπτική ισχύς μετάδοσης |
≤ 500 MW |
| Περιβάλλον |
Θερμοκρασία λειτουργίας: -20° ∼ 70°C
Θερμοκρασία αποθήκευσης: -40° ∼ 85°C
|
Γενικές ερωτήσεις
Υποστηρίζει ο διακόπτης σας τα 155Mb/s;
Απάντηση: Ναι, η οπτική ταχύτητα είναι 100M/1000M/2500M. Παρακαλώ ρυθμίστε μόνο ταχύτητα 100M στην διεπαφή διαχείρισης, λειτουργούν οι μονάδες megabit.
Είναι δυνατόν να εκτυπώσω το λογότυπό μου;
Α: Ναι, συνήθως βρίσκεται στο επάνω πάνελ της συσκευής.
Πώς μπορώ να πάρω μια μονάδα δείγματος για εξέταση;
Α: Έχουμε πολλά καταστήματα στο Amazon. Παρακαλούμε αναζητήστε το εμπορικό μας σήμα Olycom ή τα ονόματα μοντέλων αν γνωρίζετε.
Είστε επίσης ευπρόσδεκτοι να συζητήσετε μαζί μας για μια τυποποιημένη αγορά.
Τι είναι το κύμα ισχύος;
Α: 6KV. Αυτό είναι το δημοφιλές πρότυπο στην αγορά τώρα.
Οι διακόπτες σας υποστηρίζουν κανένα πρωτόκολλο δακτυλίου;
Α: Ναι, οι διακόπτες μας υποστηρίζουν STP/RSTP/MSTP και ERPS για τη διαμόρφωση δακτυλίων.

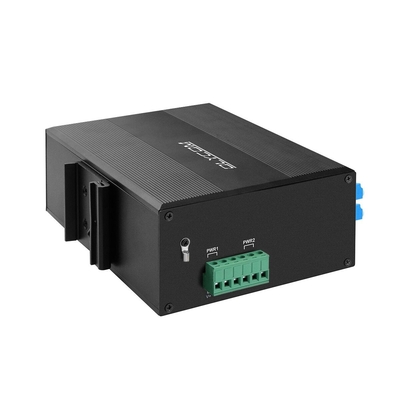

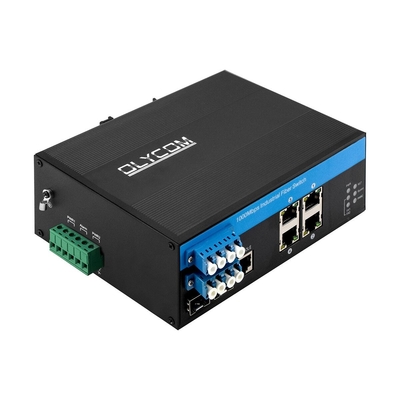

Φωτογραφίες προϊόντων
