1-πορτ 802.3bt PoE++ σε 4-πορτ 802.3af/στο Gigabit Industrial PoE Extender
Προδιαγραφή 90W PoE Extender
| Ονομασία του προϊόντος |
10/100/1000Mbps Βιομηχανικός διακόπτης PoE/PD Ethernet ((5TP) |
| Αριθμός μοντέλου. |
Δελτίο ΕΚΑΧ |
| Λιμάνι |
5 x10/100/1000M UTP RJ45 ((Υποστήριξη αυτόματης ανίχνευσης MDI/MDIX) |
| Πρωτόκολλο |
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
Ηλεκτρονικές συσκευές για την παραγωγή ηλεκτρικής ενέργειας
IEEE 802.3 σε 30W ((POE+)
IEEE 802.3bt 90W ((POE++)
|
| Ειδικότητες εναλλαγής |
Τρόπος μετάδοσης: Αποθήκευση και προώθηση
Ημερομηνία αποστολής: <10us
Διάταξη ζώνης συστήματος: 10Gbps (χωρίς κυκλοφοριακή συμφόρηση)
Ταχύτητα διαβίβασης: 14,88 Mpps
2K.
Μέγεθος μπουφέρα πακέτου: 1.75Mb
|
| Δικτυακά μέσα |
10BASE-T: CAT3, CAT4, CAT5 μη προστατευμένο στρεβλωμένο ζευγάρι ((≤ 100m)
100/1000BASE-TX: CAT5 ή υψηλότερο προστατευμένο στρεβλωμένο ζεύγος (≤ 100m)
|
| Φώτα LED |
Δύναμη, δίκτυο
Δύναμη
Χαλκό πορτοκαλί: Δείκτης ταχύτητας
Ενεργό: Ταχύτητα εργασίας 1000Mbps
Εκκενωμένο:Αποσυνδεδεμένο ή ταχύτητα λειτουργίας 10/100Mbps
Χάλκινο πράσινο: Δείκτης σύνδεσης/Δράσης
Ενεργό: μετάδοση είναι φυσιολογική.
Κλείδωμα: σε μετάδοση
Εξαρτήθηκε: Η μετάδοση δεν είναι φυσιολογική.
|
| Ηλεκτρική τροφοδοσία |
Ενιαία ισχύς εισόδου PoE: 30W/60W/90W ((έδρα 5)
Ενιαία ισχύς εξόδου PoE: 15.4W/30W ((πορτ 1~4)
Ενιαία τάση εξόδου PoE: DC48V ((πορτ 1~4)
|
| Καλωδίωση PoE |
Δοκιμαστική ικανότητα: 1/2 (V+), 3/6 (V-)
Το PoE bt: 1/2 (V+), 3/6 (V-), 4/5 (V+), 7/8 (V-)
|
| Περιβάλλον |
Θερμοκρασία λειτουργίας: -40°75°C
Θερμοκρασία αποθήκευσης: -40° ∼85°C
Εργασιακή υγρασία: 10%~90%, μη συμπυκνωτική
Ενυδάτωση αποθήκευσης: 10%~95%, μη συμπυκνωτική
|
| Βιομηχανικά πρότυπα |
ESD:IEC61000-4-2, αέρας ± 15KV, επαφή ± 6KV
EFT:IEC61000-4-4, Γενικό ±6KV
Επεξεργασία των ηλεκτρικών συσσωρευτών
|
| Πιστοποίηση |
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A11:2020
Το σημείο 6.2.3.3 αντικαθίσταται από το ακόλουθο κείμενο:2021
Ειδικότερα:2022
CE-LVD: EN IEC 62368-1:2020+A11:2020
Η FCC: 47 CFR FCC Μέρος 15 Υπομέρος Β (Τύπος Β) ANSI C63.4:2014
|
| Μηχανικές πληροφορίες |
Κέλυφος: κυματοειδής μεταλλικός κέλυφος
Τάξη ασφαλείας: IP40
Μέγεθος: 114*93*35mm

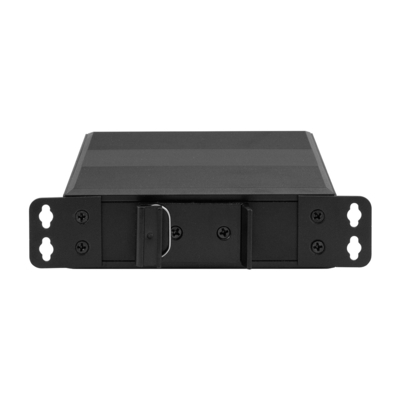

Μέθοδος τοποθέτησης: τοποθέτηση σε σιδηροτροχιά/στοίχο
|
| Εγγύηση |
Αντικατάσταση εντός ενός έτους· επισκευή 3 ετών |
1. Ε: Υποστηρίζει αυτός ο βιομηχανικός επεκτατής PoE 4 θύρων ισχύς 24VDC;
Α: Όχι, αυτό το προϊόν δεν υποστηρίζει παθητικές συσκευές PoE 24VDC και υποστηρίζει μόνο τις τυποποιημένες συσκευές IEEE802.3af/at PoE 48VDC.
Απαιτείται διαχωριστής PoE εάν χρειάζεται να συνδεθεί συσκευή PD με βάση το 24VDC.
2Ε: Είναι ένας διαχειριζόμενος διακόπτης βιομηχανικού δικτύου;
Α: Είναι μη διαχειριζόμενος βιομηχανικός διακόπτης PoE και δεν χρειάζεται καμία ρύθμιση, plug and play, εύκολο στη χρήση.
3Ε: Μπορώ να το χρησιμοποιήσω με μία συσκευή μη PoE;
Α: Ναι, βέβαια. Αν μια συσκευή μη PoE είναι συνδεδεμένη με αυτόν τον βιομηχανικό διακόπτη 5port PoE.
Ο βιομηχανικός διακόπτης PoE 5 θύρων θα παρέχει μόνο δεδομένα, και δεν θα παρέχει ενέργεια πια.
4. Ε: Μπορεί να λειτουργήσει με συσκευές 10/100Mbps;
Α: Ναι, η ταχύτητα της θύρας Ethernet είναι αυτοπροσαρμοσμένη, είναι μια απρόσκοπτη σύνδεση με επιπλέον ρυθμίσεις.
Εφαρμογή του διακόπτη PoE 4 θύρων
Βασικά χαρακτηριστικά του κιτ PoE μακράς εμβέλειας
- Υποστήριξη ισχύος σε κάμερες PoE IP μέσω του ασύρματου σημείου πρόσβασης (AP) 5 κατηγοριών καλωδίων Ethernet.
- IEEE 802.3 ενεργοποιημένη/ενεργοποιημένη σε 1 ~ 4 θύρες RJ45
- Δυναμικό IEEE 802.3 af/at/bt στην πύλη 5
- 5 x 10/100/1000Mbps Αυτοανιχνευτικές θύρες RJ45
- Προστασία από υπερτάσεις Ethernet 6 KV, προσαρμογή σε σκληρό εξωτερικό περιβάλλον
- Υποστήριξη αυτόματου MDI/MDIX
- Τρόπος ελέγχου ροής: full duplex με πρότυπο IEEE 802.3x, half-duplex με πρότυπο αντίστροφης πίεσης
- Συμμόρφωση IEEE 802.3 10Base-T και IEEE 802.3u 100Base-TX
- Μηχανισμός μετατροπής αποθήκευσης και μεταφοράς
- Θερμοκρασία περιβάλλοντος λειτουργίας: -40°C~75°C
| Δελτίο ΕΚΑΧ |
Βιομηχανικός διακόπτης Ethernet
5*100/1000M, μη διαχειριζόμενη, μη PoE, DC12V~DC52V διπλή είσοδος
Ιδανικό για δίκτυα οχημάτων ή βιομηχανικά συστήματα αυτοματισμού
|
| IM-WP054GE |
Βιομηχανικός διακόπτης PoE
5*100/1000M, μη διαχειριζόμενο, PoE af/at για θύρα 1~4, προϋπολογισμός 120W, διπλή είσοδος DC48V~DC52V
Σημείωση: Το PoE bt*60W είναι προαιρετικό.
Ιδανικό σε σύστημα ασφαλείας CCTV
|
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
Βιομηχανικός διακόπτης PoE
5*100/1000M, μη διαχειριζόμενο, PoE af/at για θύρα 1~4, προϋπολογισμός 120W, διπλή είσοδος DC12V~DC48V
Με εσωτερικό ενισχυτή ισχύος
Ιδανικό για ηλιακό σύστημα
|
|
Δελτίο ΕΚΑΧ
|
Βιομηχανικός διακόπτης PoE
5*100/1000M, μη διαχειριζόμενη, 1*PD θύρα ((30W/60W/90W) + PoE af/at για θύρα 1~4
Δεν χρειάζεται να χρησιμοποιήσετε επιπλέον τροφοδοσία
Ιδανικό σε σύστημα ασφαλείας CCTV
|
