Σύστημα οπτικού εξοπλισμού μετάδοσης 5U DWDM
ΕισαγωγήΠλατφόρμα μετάδοσης DWDM / OTN
Το OM3800-5U είναι σχεδιασμένο με μια τυποποιημένη δομή τοποθέτησης κάρτας 5U 19 ιντσών, το ενιαίο σασί παρέχει 20 slots λειτουργικής ενότητας, 2 slots ισχύος και 1 slot ανεμιστήρα.Υιοθετεί ένα εμπρόσθιο πίνακα σχεδιασμό έξοδος ινώνΤο σχέδιο ροής αέρα υιοθετεί ένα σχέδιο εξαερισμού από δεξιά προς αριστερά, με εισροή αέρα στη δεξιά πλευρά του πλαισίου.Ο ψυχρός αέρας εισάγεται στο σασί από την μονάδα ψύξης του ανεμιστήρα και στη συνέχεια εκπέμπεται από την αριστερή πλευρά του σασί.

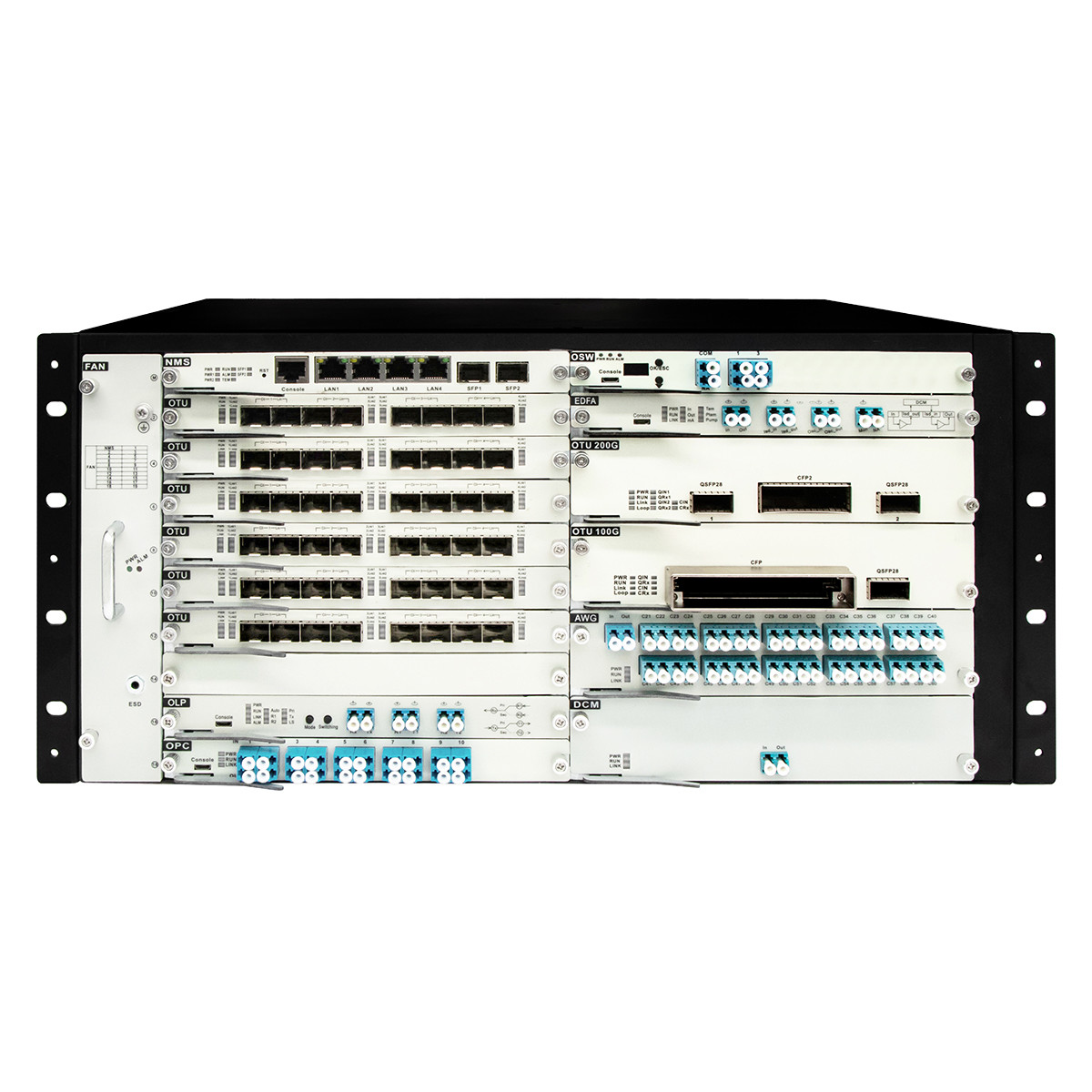

Προσωρινό πάνελ
Σημείωση:
1Το SLOT 1 είναι για την εισαγωγή της κάρτας ελέγχου NMS (Network Management System), ενώ το SLOT 2 έως 19 μπορεί να φιλοξενήσει διάφορους τύπους επαγγελματικών καρτών.
2. ΦΑΝ Σλοτ: Χρησιμοποιείται για την ψύξη του πλαισίου. Ο δείκτης PWR που είναι ενεργός υποδεικνύει την κανονική παροχή ενέργειας στο σλότ του ανεμιστήρα. Εάν το φως ALM είναι κόκκινο, αυτό υποδηλώνει δυσλειτουργία του ανεμιστήρα.Το φως ALM πρέπει να είναι κλειστό..
3Δείκτες:
- PWR: Ενεργοποιημένο - κανονική παροχή ρεύματος.
- ALM: ενεργοποιημένο - δυσλειτουργία ανεμιστήρα ή συναγερμός υψηλής θερμοκρασίας· απενεργοποιημένο - κανονικό.
Οπίσθια οθόνη
1Η θέση τροφοδοσίας (PIU) βρίσκεται στο πίσω μέρος της συσκευής, υποστηρίζοντας τόσο εναλλασσόμενο ρεύμα (AC - APU) όσο και συνεχές ρεύμα (DC - DPU).παροχή απόλυσης.
2Δείκτες:
- PWR-DC, PWR-AC: Ενεργοποιημένο - κανονική παροχή ρεύματος· απενεργοποιημένο - μη ενεργοποιημένο ή μη φυσιολογικό.
Παράμετροι προϊόντος
| NΑμέ |
DΈκθεση |
| Δυναμικό μεταφοράς |
96x10Gbps /96x100Gbps |
| Μονάδα Διαχείρισης Δικτύου |
Δίσκος διαχείρισης δικτύου EMS |
| ΟΤΕ |
Υποστήριξη 1,25G ~ 10Gbps, 100Gbps
- 1/2/4/8 /10Gbps Διάδρομο ινών
- CPRI: 2/3/4/5/6/7
- 1G/10G Ethernet LAN ή WAN PHY
- STM-4/16/64 SONET/SDH
|
| MUX/DEMUX |
Υποστήριξη 8ch/16ch/40ch/48ch |
| ΕΤΑΑ |
Ενισχυτές ινών EDFA με ερβίο |
| DCM |
DCM:G.652/G655 Μονάδα ινών αντιστάθμισης διάσπασης |
| ΠΕΠ |
Οπτική προστασία OLP |
| Μέγεθος |
Κάρτα υπηρεσιών |
191 (W) x 253 (D) x 20 (H) mm |
| 1U Τεχνουργός με 4 τρύπες |
482.5 (Δ) x 350 (Δ) x 44,5 (Η) mm |
| Τάξι 2U με 8 τρύπες |
482.5 (W) x 350 ((D)) x 89 (H) mm |
| Τεχνουργός 5U 20 τρυπών |
482.5 (W) x 350 ((D)) x 222.5 (H) mm |
| Περιβάλλον |
Θερμοκρασία λειτουργίας |
-10°C ~ 60°C |
| Θέρμανση αποθήκευσης |
-40°C ~ 80°C |
| Σχετική υγρασία |
5% ~ 95% Μη συμπυκνωτικό |
| Τρόπος τροφοδοσίας |
Δύο τροφοδοσίες, AC220V/DC-48V προαιρετικά |
| Κατανάλωση ενέργειας |
1U < 120W, 2U < 200W, 5U < 400W |
