10/100m 2 λιμάνια βιομηχανικό δίκτυο διακόπτης Ethernet
Μη διαχειριζόμενος διακόπτης DIN σιδηροδρομικού δικτύου με προστασία επιπέδου IP40
Βασικά χαρακτηριστικά του διακόπτη Ethernet 2 θύρων:
- Συμμόρφωση με την IEEE802.3af/at

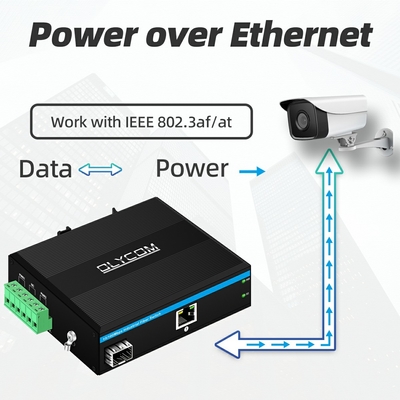

- Ενίσχυση σε κάμερες IP POE μέσω του καλωδίου Ethernet, απλή κατασκευή, εμβέλεια ισχύος μέχρι 100 μέτρα,
- Θερμοκρασία λειτουργίας -40°Cέως +75°C,
- Να πληροί τις απαιτήσεις προστασίας IP40 και βιομηχανικής ποιότητας EMC, εγκατάσταση σιδηροτροχιάς DIN,
- Να περάσει από επικίνδυνη περιβαλλοντική πιστοποίηση και να συμμορφωθεί με τα πρότυπα FCC και CE.
- Ο αξιόπιστος σχεδιασμός βιομηχανικής ποιότητας θα μπορούσε να εξασφαλίσει συνεχή και σταθερή λειτουργία του συστήματος αυτοματισμού.

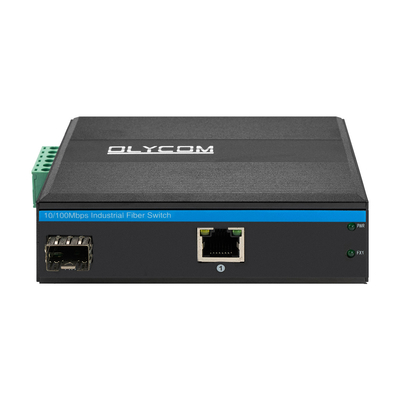

Προδιαγραφή βιομηχανικού διακόπτη σιδηροδρόμου
| Ονομασία του προϊόντος |
10/100Mbps Βιομηχανικός μετατροπέας ινών POE (1F+1TP) |
| Αριθμός μοντέλου. |
IM-PC111FE |
| Λιμάνι |
1 x 100Mpbs SFP θύρα
SM:1310nm/1550nm, 20 χιλιόμετρα
1490nm/1550nm,40~120Km
ΜΜ:1310nm,2km
1x10/100M UTP RJ45 ((Υποστήριξη MDI/MDIX αυτόματης ανίχνευσης)
|
| Ειδικότητες εναλλαγής |
Τρόπος μετάδοσης: αποθήκευση και προώθηση
Διάφραση ζώνης συστήματος: 40Gbps (μη κυκλοφοριακή συμφόρηση)
Μέγεθος DRAM: 128M Μέγεθος Flash: 16M
Μέγεθος αποθήκευσης πακέτων: 4Mb
|
| Δικτυακά μέσα |
10BASE-T: CAT3, CAT4, CAT5 μη προστατευμένο στρεβλωμένο ζευγάρι ((≤ 100m)
100BASE-TX: CAT5 ή υψηλότερη προστατευόμενο στρεβλωμένο ζεύγος ((≤ 100m)
Δέσμευση SFP, απόσταση μετάδοσης: 20Km, 40Km, 60Km, 80Km, 100Km
|
| Φώτα LED |
Ηλεκτρική ενέργεια, δίκτυο, ίνες |
| Ηλεκτρική τροφοδοσία |
τάση εισόδου τροφοδοσίας POE: 48V (μέγιστο 52V),
Ενιαία ισχύς παροχής PoE ισχύς εξόδου: 15,4W (έδρα 1)
(802.3για τα πρότυπα απαιτούνται ειδικές οδηγίες)
|
| Περιβάλλον |

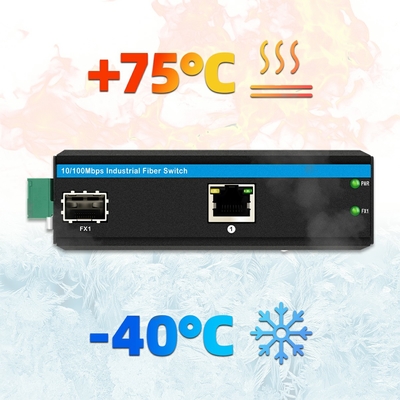

Θερμοκρασία λειτουργίας: -40° ∼75°C
Θερμοκρασία αποθήκευσης: -40° ∼ 85°C
Υγρασία εργασίας: 10%~90%, μη συμπυκνωτική
Η υγρασία αποθήκευσης: 10%~95%, μη συμπυκνωτική
|
| Βιομηχανικά πρότυπα |
EMI:FCC Μέρος 15 Υπομέρος Β Τάξη Α, EN 55022 Τάξη Α
EMS:EN 61000-4-2 (ESD) Επίπεδο 3,EN 61000-4-3 (RS) Επίπεδο 3,EN 61000-4-4 (EFT) Επίπεδο 3,EN 61000-4-5 (Surge) Επίπεδο 3,EN 61000-4-6 (CS) Επίπεδο 3,EN 61000-4-8
Ελέγχος κυκλοφορίας: NEMA-TS2
Δονήσεις:IEC 60068-2-6
Ελεύθερη πτώση:IEC 60068-2-32
Σοκ:IEC 60068-2-27
Σιδηροδρομική κυκλοφορία: EN 50121-4
|
| Ασφάλεια |
Σημείωση CE, εμπορική
Ειδικότερα:
|
| Μηχανικές πληροφορίες |
Κέλυφος:Κορφωτό μεταλλικό κέλυφος
Τάξη ασφαλείας: IP40

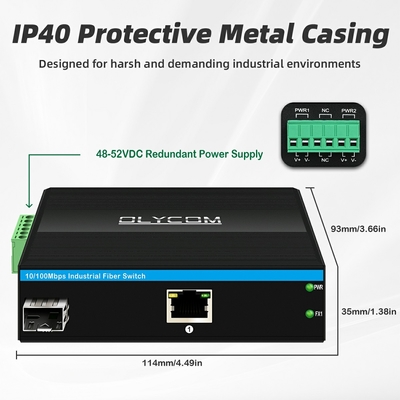

Μέγεθος: 113,8 x 93 x 34,9 mm

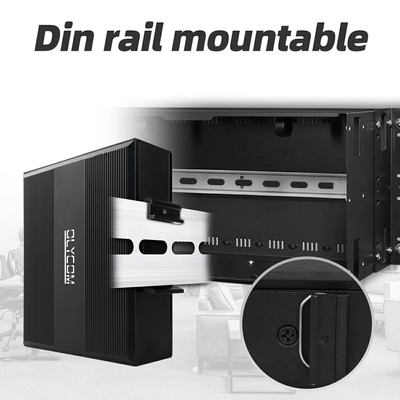

Μέθοδος τοποθέτησης:Τοποθέτηση με σιδηροτροχιά
|
| Εγγύηση |
3 έτη |
Κουτί συσκευασίας μη διαχειριζόμενου διακόπτη Din rail:
- Τοποθετήστε το προϊόν σε σακούλα ESD και στη συνέχεια τοποθετήστε το σε PE αφρούς με εξωτερική συσκευασία από χαρτόνι.
- Η τυποποιημένη συσκευασία περιέχει συνήθως μια κύρια συσκευή, μια κάρτα εγγύησης και ένα εγχειρίδιο χρήσης.
- Μέγεθος του κουτιού συσκευασίας για 1pc: 23*16,5*5,8cm
- 40 τεμάχια σε ένα κουτί συσκευασίας διαστάσεων 67*33*47cm.
Γενικά ερωτήματα:
1Ποια είναι η τάση εισόδου;
Α: Για τους διακόπτες PoE, είναι DC48V ~ 52V.
Για διακόπτες μη PoE, είναι DC12V ~ 52V.
2Ποιο είναι το προϋπολογισμό ενέργειας;
Α: Κάθε θύρα PoE υποστηρίζει έξοδο 15,4W/30W/60W.
Η προεπιλεγμένη έξοδος είναι 30W ((παρακαλούμε ενημερώστε μας αν χρειάζεστε 60W τύπο)
Ο συνολικός προϋπολογισμός: ισχύς ισχύος κάθε λιμένα × λιμένες PoE
3- Τα καταφέρατε;
Α: Όχι, αυτή η σειρά δεν είναι διαχειριζόμενη.
Έχουμε μια άλλη σειρά για να διαλέξετε.
4Ποια μέθοδο εγκατάστασης υποστηρίζει;
Α: Υποστηρίζει το Din Rail και το τοίχωμα.
Αν απαιτείται ένα ειδικό κιτ τοποθέτησης, είναι εντάξει, το έχουμε αντιμετωπίσει και πριν.
5Υποστηρίζει η θύρα 100M ταχύτητα;
Α: Ναι, για μοντέλα 100M, υποστηρίζει μόνο 100M μονάδες.
Για τα μοντέλα Gigabit, η θύρα ινών είναι 100M/1000M αυτοπροσαρμοσμένη, μπορείτε να εισαγάγετε 155Mb/s ή 1,25Gb/s μονάδες, και οι δύο θα λειτουργήσουν.
