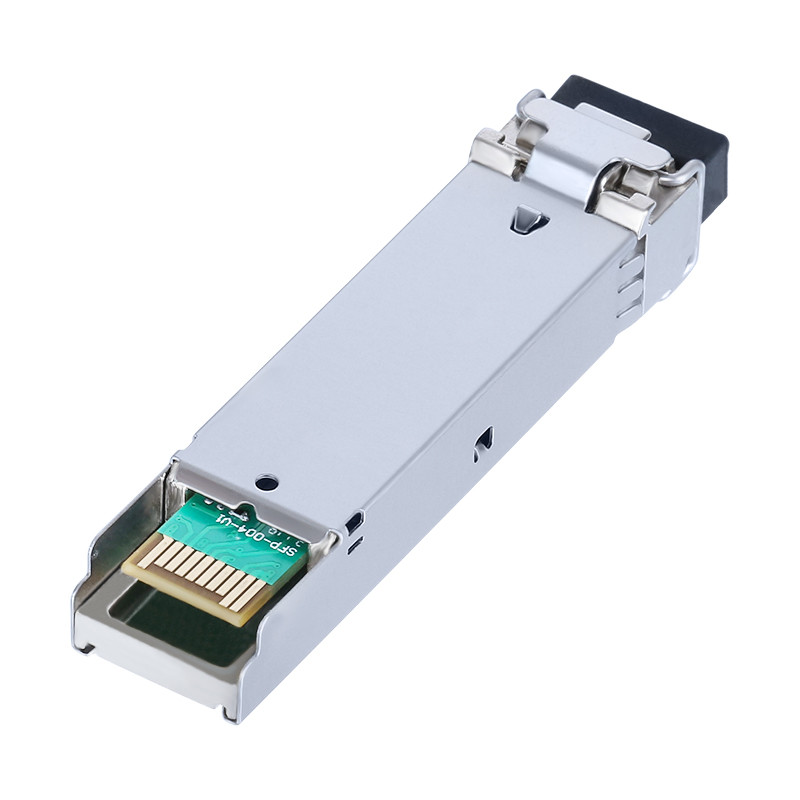

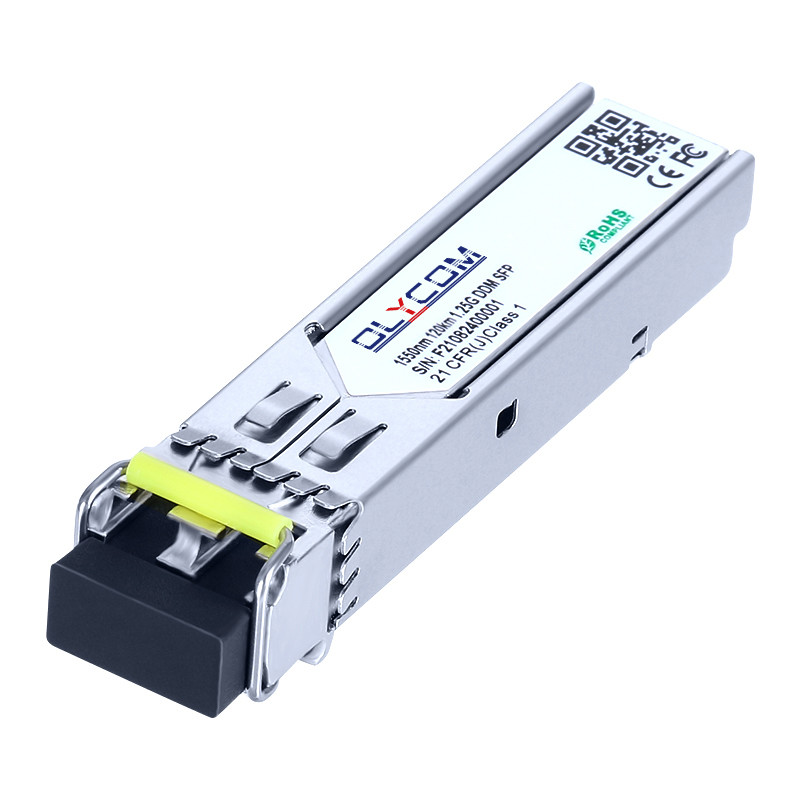

1.25G 1550nm Duplex μονό λειτουργία duplex 120 χλμ.
σφπ δέκτης μεταφοράς SFP με DDM
Βασικά χαρακτηριστικά της μονάδας SFP 1,25Gpbs
* Υποστηρίζει έως και 1,25Gbps ρυθμούς bits
* Σφαιρίδιο SFP που συνδέεται θερμά
* 1550nm DFB λέιζερ και φωτοανιχνευτής Super TIA+PIN, Μέχρι 120km για μετάδοση SMF
* Συμμόρφωση με το SFP MSA και το SFF-8472 με ένα δοχείο LC
* Συμβατό με το RoHS
* Μία μονάδα τροφοδοσίας +3,3V
* Ψηφιακή διάγνωση σε πραγματικό χρόνο
* Θερμοκρασία λειτουργίας:
Πρότυπο: 0 έως +70°C
Βιομηχανική: -40 έως +85°C
Λειτουργικό διάγραμμα του δέκτη
Συνιστώμενο περιβάλλον λειτουργίας
| Παράμετρος |
Σύμβολο |
Ελάχιστο |
Τυπικό |
Μαξ |
Μονάδα |
| Θέρμανση λειτουργικής θήκης |
Τύπος |
Tc |
0 |
|
+70 |
°C |
| Επέκταση |
-20 |
|
+80 |
°C |
| Βιομηχανική |
-40 |
|
+85 |
°C |
| Τετάρτη |
Vcc |
3.135 |
3.30 |
3.465 |
V |
| Τρόπος τροφοδοσίας |
Επικοινωνία |
|
|
300 |
mA |
| Ποσοστό δεδομένων |
|
0.1 |
1.25 |
|
Gbit/s |
Οπτικά και ηλεκτρικά χαρακτηριστικά
| Παράμετρος |
Σύμβολο |
Ελάχιστο |
Τυπικό |
Μαξ |
Μονάδα |
Σημειώσεις |
| Μεταδότης |
| Κέντρο μήκους κύματος |
λc |
1530 |
1550 |
1570 |
nm |
|
| Φασματικό πλάτος ((-20dB) |
Δλ |
|
|
1 |
nm |
|
| Αναλογία καταστολής πλευρικής λειτουργίας |
SMSR |
30 |
- |
- |
dB |
|
| Μέση ισχύς εξόδου |
ΠΈξω |
1 |
|
+5 |
dBm |
1 |
| Ποσοστό εξαφάνισης |
Επείγοντα |
9.0 |
|
|
dB |
|
| Διαφορετικό κλίσης εισόδου δεδομένων |
VIN |
180 |
|
1200 |
mV |
2 |
| Διαφορετική αντίσταση εισόδου |
ZIN |
90 |
100 |
110 |
Ω |
|
| Ενεργοποίηση TX |
Απενεργοποίηση |
|
2.0 |
|
Vcc |
V |
|
| Ενεργοποίηση |
|
0 |
|
0.8 |
V |
|
| Λάθος TX |
Λάθος |
|
2.0 |
|
Vcc |
V |
|
| Κανονικό |
|
0 |
|
0.8 |
V |
|
| Αποδέκτης |
| Κέντρο μήκους κύματος |
λc |
1260 |
|
1610 |
nm |
|
| Ευαισθησία του δέκτη |
|
|
|
- 28 |
dBm |
3 |
| Υπερφόρτωση του δέκτη |
|
-1 |
|
|
dBm |
3 |
| Δαπάνες |
ΔΕΣD |
|
|
- 29 |
dBm |
|
| Δικαιολογημένη ζημία |
ΔΕΣΑ |
- 38 |
|
|
dBm |
|
| Υστερέση LOS |
|
0.5 |
|
4 |
dB |
|
| Διαφορετικό κυματισμό εξόδου δεδομένων |
VΈξω |
600 |
800 |
1000 |
mV |
4 |
| ΔΕΣ |
Υψηλή |
2.0 |
|
Vcc |
V |
|
| Χαμηλά |
|
|
0.8 |
V |
|
Συσκευή
Πληροφορίες παραγγελίας
| ΜέροςNαμπερό |
Περιγραφή του προϊόντος |
| Εφαρμογή του παρόντος κανονισμού |
1550nm, 1,25Gbps, LC, 120km, 0°C~+70°C, με DDM |
| Επικαιροποιημένο |
1550nm, 1,25Gbps, LC, 120km, -40°C~+85°C, με DDM |
Γενικά ερωτήματα:
1Είστε κατασκευαστής;
Ναι, έχουμε την γραμμή παραγωγής και την ομάδα έρευνας και ανάπτυξης.
Παρακαλούμε επισκεφτείτε μας μέσω του παρακάτω σύνδεσμου VR για να δείτε το γραφείο και την περιοχή παραγωγής μας.
https://www.ecer.com/corp/uuu5b8d-industrialnetworkswitch/vr.html
2Πώς θα στείλετε την παραγγελία μου;
Θα στείλουμε τα αγαθά αεροπορικώς ((DHL, UPS ή FEDEX) ή θαλάσσια ((για χύδην παραγγελία)
Είναι εντάξει να αποστέλλονται τα αγορασμένα αντικείμενα μέσω του λογαριασμού αποστολής του πελάτη ή του μεταφορέα.
Χρειάζεται 3~5 ημερολογιακές ημέρες για να φτάσει στο τοπικό τελωνείο για αποκατάσταση.
3.Έχετε κάποιο πιστοποιητικό;
Ναι, η εταιρεία μας είναι πιστοποιημένη ISO9001.
Έχουμε πιστοποιητικά CE/FCC/RoHS/E-mark/CCC για τα μοντέλα μας.
4.Μπορώ να έχω το δικό μου κουτί;
Ναι, το τυποποιημένο κουτί συσκευασίας δεν έχει κινέζικα γράμματα ή λογότυπο.
Είναι εντάξει να προσαρμόσετε τη δική σας έκδοση όπως τοποθετώντας το λογότυπό σας, το όνομα του μοντέλου ή συνθήματα πάνω του.
5Ποιοι είναι οι όροι πληρωμής σας;
Στις περισσότερες περιπτώσεις κάνουμε μεταφορά μέσω Τ/Τ και το πλήρες ποσό πρέπει να εισπράττεται πριν από την αποστολή.
Για παραγγελίες δειγμάτων, λαμβάνουμε πληρωμή PayPal για συντομότερο χρόνο επεξεργασίας.
Μερικές φορές η πληρωμή μέσω Alipay ή WeChat είναι μια χαρά, εξαρτάται από τις περιπτώσεις.
