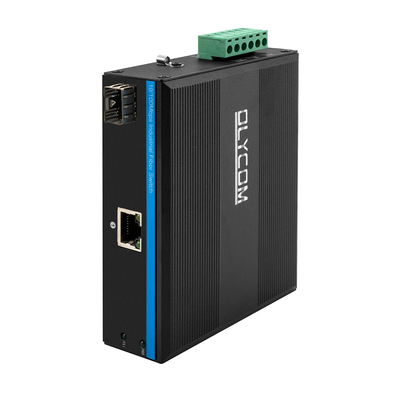

Μίνι 2 θύρες 10/100mpbs μετατροπέας μέσων ινών
με διακόπτη Ethernet 1RJ45+1SFP LC για εξωτερική χρήση
Βασικά χαρακτηριστικά μη διαχειριζόμενου διακόπτη Ethernet
- 1 x 10/100Mbps Αυτοανιχνευτικές θύρες RJ45
- 1 x 100Mbps θύρα SFP ινών

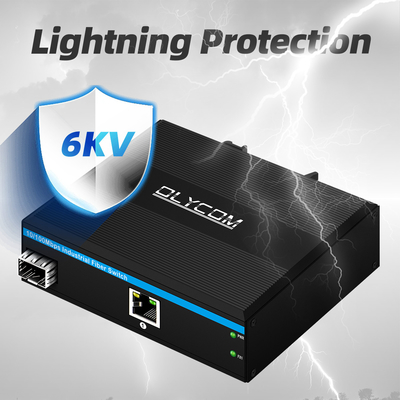

- Προστασία από υπερτάσεις Ethernet 6 KV, προσαρμογή σε σκληρό εξωτερικό περιβάλλον
- Υποστήριξη αυτόματου MDI/MDIX
- Τρόπος ελέγχου ροής: full duplex με πρότυπο IEEE 802.3x, half-duplex με πρότυπο αντίστροφης πίεσης
- Συμμόρφωση με τις απαιτήσεις IEEE 802.3 10Base-T και IEEE 802.3u 100Base-TX
- Μηχανισμός μετατροπής αποθήκευσης και μεταφοράς
Προδιαγραφή του μετατροπέα βιομηχανικών ινών μέσων
| Ονομασία του προϊόντος |
10/100Mbps μετατροπέας βιομηχανικών ινών (1TP+1F) |
| Αριθμός μοντέλου. |
Δελτίο ΕΚΑΧ |
| Ειδικότητες εναλλαγής |
Τρόπος μετάδοσης: αποθήκευση και προώθηση
Διάφραση ζώνης συστήματος: 40Gbps (μη κυκλοφοριακή συμφόρηση)
Μέγεθος DRAM: 128M Μέγεθος Flash: 16M
Μέγεθος αποθήκευσης πακέτων: 4Mb
|
| Δικτυακά μέσα |
10BASE-T: CAT3, CAT4, CAT5 μη προστατευμένο στρεβλωμένο ζευγάρι ((≤ 100m)
100BASE-TX: CAT5 ή υψηλότερη προστατευόμενο στρεβλωμένο ζεύγος ((≤ 100m)
Δέσμευση SFP, απόσταση μετάδοσης: 20Km, 40Km, 60Km, 80Km, 100Km
|
| Φώτα LED |
Ηλεκτρική ενέργεια, δίκτυο, ίνες |
| Ηλεκτρική τροφοδοσία |
Η τάση εισόδου:DC 12-52V
Δύναμη χωρίς φορτίο: 5W
Αντίστροφη σύνδεση: υποστήριξη
|
| Περιβάλλον |

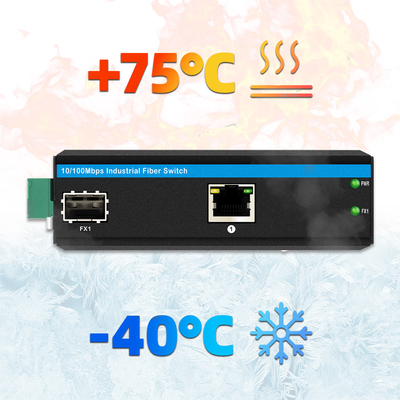

Θερμοκρασία λειτουργίας: -40 °C - 75 °C
Θερμοκρασία αποθήκευσης: -40° ∼ 85°C
Υγρασία εργασίας: 10%~90%, μη συμπυκνωτική
Η υγρασία αποθήκευσης: 10%~95%, μη συμπυκνωτική
|
| Βιομηχανικά πρότυπα |
EMI:FCC Μέρος 15 Υπομέρος Β Τάξη Α, EN 55022 Τάξη Α
EMS:EN 61000-4-2 (ESD) Επίπεδο 3,EN 61000-4-3 (RS) Επίπεδο 3,EN 61000-4-4 (EFT) Επίπεδο 3,EN 61000-4-5 (Surge) Επίπεδο 3,EN 61000-4-6 (CS) Επίπεδο 3,EN 61000-4-8
Ελέγχος κυκλοφορίας: NEMA-TS2
Δονήσεις:IEC 60068-2-6
Ελεύθερη πτώση:IEC 60068-2-32
Σοκ:IEC 60068-2-27
Σιδηροδρομική κυκλοφορία: EN 50121-4
|
| Ασφάλεια |
Σημείωση CE, εμπορική
Ειδικότερα:
|
| Μηχανικές πληροφορίες |

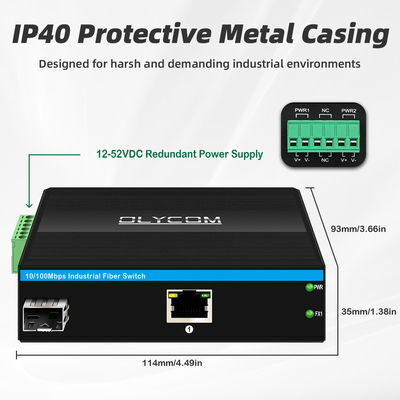

Κέλυφος:Κορφωτό μεταλλικό κέλυφος
Τάξη ασφαλείας: IP40
Μέγεθος: 113,8 x 93 x 34,9 mm

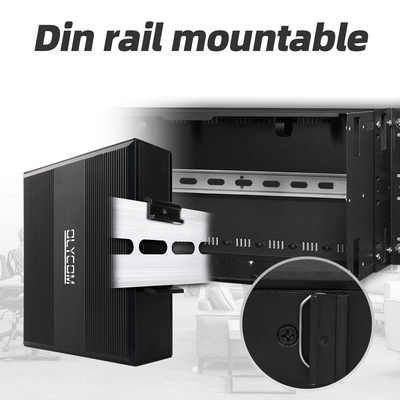

Μέθοδος τοποθέτησης:Τοποθέτηση με σιδηροτροχιά
|
| Εγγύηση |
3 έτη |
Εφαρμογή
Συσκευή μη διαχειριζόμενου διακόπτη
| ΛΟΣΜΟΣ ΕΠΙΒΑΣΗΣ |
Περιεχόμενο |
Ποσότητα ΕΠΕ |
ΕΝΩΡΙΑ |
| Διαχειριζόμενος βιομηχανικός διακόπτης PoE+ 6 θύρων gigabit uplink |
1 |
ΕΣΕΤ |
| Εγχειρίδιο χρήστη |
1 |
ΕΠ |
| Κάρτα εγγύησης |
1 |
ΕΠ |
| Αφαίρετο τερματικό μπλοκ |
1 |
ΕΠ |
| Σημείωση: Ο βιομηχανικός διακόπτης POE δεν περιλαμβάνει την παροχή ενέργειας και τη μονάδα SFP. |
Γενικές ερωτήσεις
1.Πώς λειτουργούν οι δείκτες;
Α: Η σειρά αυτή έχει ενιαίες περιγραφές δεικτών.
PWR: ισχύς
Φύλλα: FX1/FX2
Πορτοκαλί χαλκό: δείκτης PoE
Το PoE δουλεύει
Ακύρωση: Η συσκευή PoE δεν λειτουργεί ή είναι μη PoE.
Χάλκινο πράσινο: Δείκτης σύνδεσης/Δράσης
Ενεργό: μετάδοση είναι φυσιολογική.
Εξαρτήθηκε: Η μετάδοση δεν είναι φυσιολογική.
2- Τα καταφέρατε;
Α: Όχι, αυτή η σειρά δεν είναι διαχειριζόμενη.
Έχουμε μια άλλη σειρά για να διαλέξετε.
3Ποια μέθοδο εγκατάστασης υποστηρίζει;
Α: Υποστηρίζει το Din Rail και το τοίχωμα.
Αν απαιτείται ένα ειδικό κιτ τοποθέτησης, είναι εντάξει, το έχουμε αντιμετωπίσει και πριν.
4.Μπορώ να έχω το λογότυπό μου στην συσκευή;
Α: Ναι, είμαστε κατασκευαστής OEM.
Παρακαλώ στείλτε το λογότυπό σας σε μορφή PS / AI, θα φροντίσουμε για τα υπόλοιπα.
5Μπορείς να με βοηθήσεις να γράψω το περιεχόμενο της ετικέτας;
Α: Ναι, παρακαλώ ενημερώστε μας αν θέλετε να βάλετε το όνομα/το λογότυπο/την περιγραφή του μοντέλου σας στην ετικέτα.
Αν πρόκειται για διαφορετικές γλώσσες όπως Κορεατική, Ιταλική ή Ρωσική, στείλτε μας την ακριβή μορφή, θα την αντιγράψουμε και θα την επικολλήσουμε.
