12-48v συνεχούς ρεύματος σκληρυμένο 10/100/1000mbps
Μίνι μη διαχειριζόμενος διακόπτης δικτύου

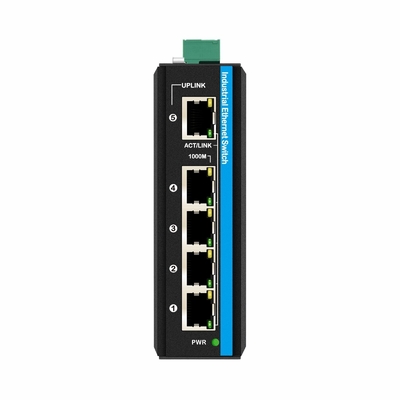

Εισαγωγή του διακόπτη χωρίς διαχείριση 5 θύρων:

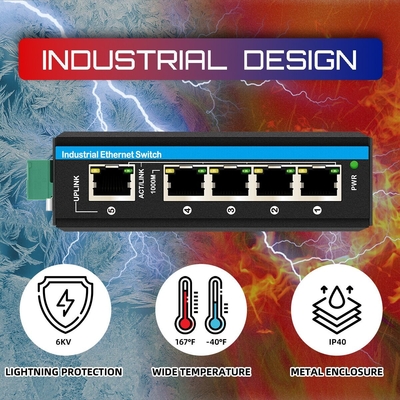

Η σειρά IM-WP054BGE είναι ο βιομηχανικός διακόπτης δικτύου POE 10/100/1000 Mbps, συμμορφώνεται με το IEEE802.3af/at, τροφοδοτεί τις κάμερες IP POE μέσω του καλωδίου Ethernet, απλή κατασκευή,Πεδίο ισχύος έως 100 μέτρα, θερμοκρασία λειτουργίας -40 °C έως + 75 °C, πληροί τις απαιτήσεις προστασίας IP40 και βιομηχανικής ποιότητας EMC, εγκατάσταση σιδηροτροχιάς DIN,να περάσουν από επικίνδυνη περιβαλλοντική πιστοποίηση και να συμμορφωθούν με τα πρότυπα FCC και CEΟ αξιόπιστος σχεδιασμός βιομηχανικής ποιότητας θα μπορούσε να εξασφαλίσει συνεχή και σταθερή λειτουργία του συστήματος αυτοματισμού.
Προδιαγραφή του διακόπτη ενίσχυσης τάσης
| Ονομασία του προϊόντος |
10/100/1000Mbps Industrial POE Network Switch (5TP) |
| Αριθμός μοντέλου. |
Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
| Λιμάνι |
1 x 10/100/1000Mpbs ανοικτή σύνδεση δικτύου
4 x10/100/1000M UTP RJ45 ((Υποστήριξη αυτόματης ανίχνευσης MDI/MDIX)
|
| Ειδικότητες εναλλαγής |
Τρόπος μετάδοσης: αποθήκευση και προώθηση
Διάφραση ζώνης συστήματος: 40Gbps (μη κυκλοφοριακή συμφόρηση)
Μέγεθος DRAM: 128M Μέγεθος Flash: 16M
Μέγεθος αποθήκευσης πακέτων: 4Mb
|
| Δικτυακά μέσα |
10BASE-T: CAT3, CAT4, CAT5 μη προστατευμένο στρεβλωμένο ζευγάρι ((≤ 100m)
100/1000BASE-TX: CAT5 ή υψηλότερο προστατευμένο στρεβλωμένο ζεύγος (≤ 100m)
|
| Φώτα LED |
Δύναμη, δίκτυο |
| Ηλεκτρική τροφοδοσία |
Η τάση εισόδου τροφοδοσίας POE: DC12V-48V
Ενιαία ισχύς παροχής PoE ισχύς εξόδου: 15,4W (έδρα 1~4)
(802.3για τα πρότυπα απαιτούνται ειδικές οδηγίες)
|
| Περιβάλλον |

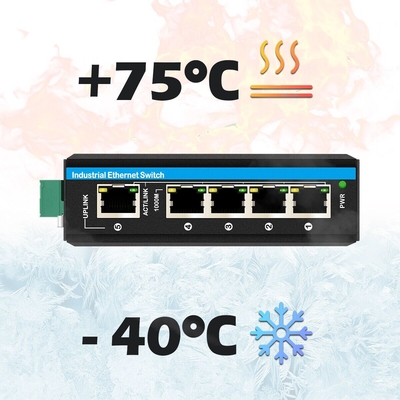

Θερμοκρασία λειτουργίας: -40 °C - 75 °C
Θερμοκρασία αποθήκευσης: -40° ∼ 85°C
Υγρασία εργασίας: 10%~90%, μη συμπυκνωτική
Η υγρασία αποθήκευσης: 10%~95%, μη συμπυκνωτική
|
| Βιομηχανικά πρότυπα |
EMI:FCC Μέρος 15 Υπομέρος Β Τάξη Α, EN 55022 Τάξη Α
EMS:EN 61000-4-2 (ESD) Επίπεδο 3,EN 61000-4-3 (RS) Επίπεδο 3,EN 61000-4-4 (EFT) Επίπεδο 3,EN 61000-4-5 (Surge) Επίπεδο 3,EN 61000-4-6 (CS) Επίπεδο 3,EN 61000-4-8
Ελέγχος κυκλοφορίας: NEMA-TS2
Δονήσεις:IEC 60068-2-6
Ελεύθερη πτώση:IEC 60068-2-32
Σοκ:IEC 60068-2-27
Σιδηροδρομική κυκλοφορία: EN 50121-4
|
| Ασφάλεια |
Σημείωση CE, εμπορική
Ειδικότερα:
|
| Μηχανικές πληροφορίες |
Κέλυφος:Κορφωτό μεταλλικό κέλυφος
Τάξη ασφαλείας: IP40
Μέγεθος: 113,8 x 93 x 34,9 mm

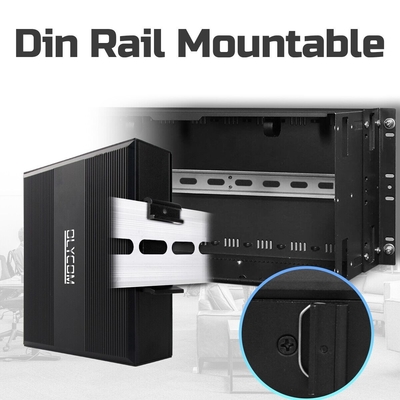

Μέθοδος τοποθέτησης:Τοποθέτηση με σιδηροτροχιά
|
| Εγγύηση |
3 έτη |
Εφαρμογήτου μη διαχειριζόμενου διακόπτη
Κουτί συσκευασίας μη διαχειριζόμενου διακόπτη Din rail:
- Τοποθετήστε το προϊόν σε σακούλα ESD και στη συνέχεια τοποθετήστε το σε PE αφρούς με εξωτερική συσκευασία από χαρτόνι.
- Η τυποποιημένη συσκευασία περιέχει συνήθως μια κύρια συσκευή, μια κάρτα εγγύησης και ένα εγχειρίδιο χρήσης.
- Μέγεθος του κουτιού συσκευασίας για 1pc: 23*16,5*5,8cm
- 40 τεμάχια σε ένα κουτί συσκευασίας διαστάσεων 67*33*47cm.
Γενικά ερωτήματα:
1Ε: Πώς συγκρίνεται αυτός ο βιομηχανικός 5 θύρες Gigabit POE + Network Switch με άλλους τυποποιημένους διακόπτες POE;

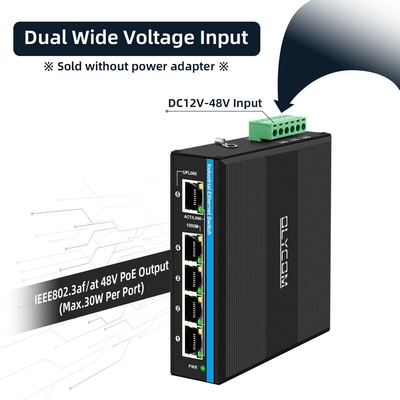

Α: Αυτός ο διακόπτης PoE 5 θύρων διαθέτει ενσωματωμένο ενισχυτή τάσης που του επιτρέπει να χρησιμοποιεί μια περιοχή εισόδου ισχύος 12-48VDC, ενώ οι τυπικοί διακόπτες POE υποστηρίζουν μόνο εισροή 48VDC.
2Ε: Υποστηρίζει αυτός ο βιομηχανικός διακόπτης PoE 5 θύρων ισχύς 24VDC;
Α: Όχι, αυτό το προϊόν δεν υποστηρίζει παθητικές συσκευές PoE 24VDC και υποστηρίζει μόνο τις τυποποιημένες συσκευές PoE 48VDC IEEE802.3af/at.
3Ε: Είναι ένας διαχειριζόμενος διακόπτης βιομηχανικού δικτύου;

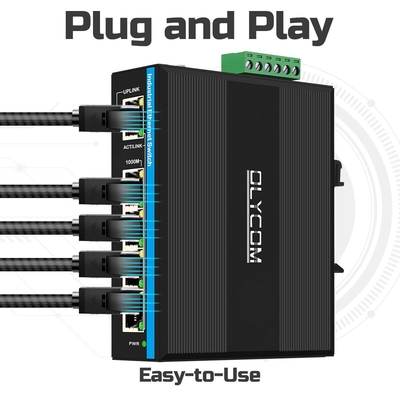

Α: Είναι ένας μη διαχειριζόμενος διακόπτης βιομηχανικού δικτύου και δεν χρειάζεται καμία ρύθμιση.
4. Ε: Ποια είναι η ανάθεση PoE Pin αυτού του βιομηχανικού 5 λιμένων POE + Network Switch;
Α: Υποστηρίζει τόσο το 1/2 (V+), 3/6 (V-) και 4/5 (V+), 7/8 (V-).
5Ε: Μπορώ να το χρησιμοποιήσω με μία συσκευή μη PoE;
Α: Ναι, βέβαια. Αν μια συσκευή μη PoE είναι συνδεδεμένη με αυτόν τον βιομηχανικό διακόπτη PoE 5port. Ο βιομηχανικός διακόπτης PoE 5port θα παρέχει μόνο δεδομένα και δεν θα παρέχει πλέον ενέργεια.
