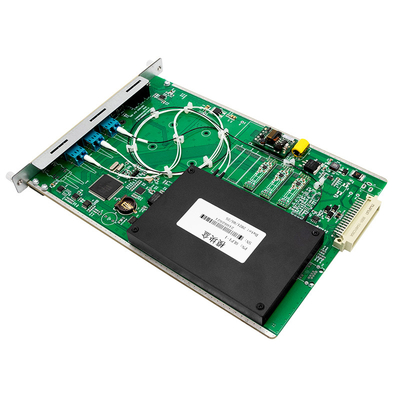

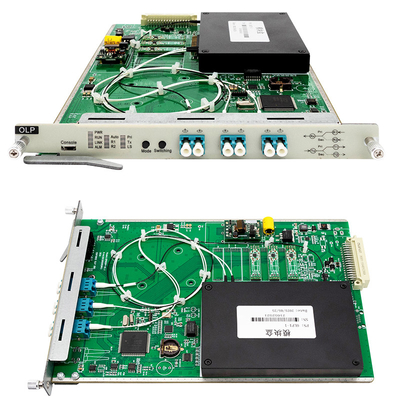

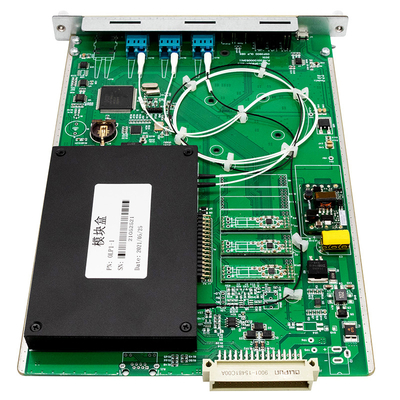

Δελτίο προστασίας οπτικών γραμμών 1+1 OLP
Διάγραμμα προϊόντος
| Λειτουργία |
Περιγραφή |
| Πρότυπο OLP |
3800-OLP1:1A3-A0 |
| Πεδίο κύματος εργασίας |
1260nm ̇ 1650nm |
| Τύπος OLP |
OLP-1:1 ((Επιλέξτε αποστολή και λήψη) |
| χρόνος αλλαγής |
< 35 ms |
| Εισαγωγή ζημίας |
Δρόμος εργασίας |
< 1,3 dB |
| Εναλλακτική διαδρομή |
< 1,3 dB |
| Πεδίο οπτικής ισχύος της οθόνης |
-50 dBm+25 dBm |
| Σενάρια εφαρμογής |
Προστασία οπτικών γραμμών |
| Λειτουργία διαχείρισης δικτύου |
Υποστήριξη της παρακολούθησης σε πραγματικό χρόνο της οπτικής ισχύος των OLP, του ενεργού προγραμματισμού εναλλαγής, της διαχείρισης των επιδόσεων, της διαχείρισης δρομολογίων και άλλων λειτουργιών |
| Αριθμός κατεχόμενων θέσεων |
Υποστήριξη OSP3800 πλήρης σειράς πλαισίου, καταλαμβάνει 1 θέση, (0,5U) |
| Οπτική διεπαφή |
Επικεφαλής |
| Μέγιστη κατανάλωση ισχύος |
5W |
| ΜΤΠΔ |
>100.000 ώρες |
- Η κάρτα OLP Olycom plug and play μπορεί να ενσωματωθεί καλά στο σασί της σειράς OM3800 1U / 2U / 3U / 5U και καταλαμβάνει θέση 0,5U.
- Όταν το οπτικό σήμα διακόπτεται ή σε περίπτωση υποβάθμισης της απόδοσης, το σύστημα μπορεί να ελέγξει την κατάσταση του σήματος.Η ασφαλή διακόπτηση μπορεί να εκτελείται αυτόματα στις πρωταρχικές και τις εφεδρικές διαδρομές για να εξασφαλίζεται η ταχεία ανάκτηση των οπτικών σημάτων του συστήματος.
- Η τεχνολογία OLP ολοκληρώνει τις εργασίες αλλαγής διαδρομής στο οπτικό στρώμα.
- Η προστασία του οπτικού στρώματος έχει ασύγκριτα πλεονεκτήματα στην προστασία των επιχειρήσεων του ανώτερου στρώματος και αποτελεί ιδανική λύση για μη αποκλειστική επικοινωνία.
Διασύνδεση και δείκτης
| Σημείωση διεπαφής |
Ονομασία |
Λειτουργία/Συνδέσμος |
| Rx |
Τοπική διεπαφή εξόδου OLP |
Σύνδεση με την τοπική πύλη λήψης συσκευής |
| Τσ |
Τοπική διεπαφή λήψης OLP |
Συνδέστε την τοπική συσκευή μετάδοσης θύρα |
| R1 |
Διασύνδεση υποδοχής κύριας διαδρομής |
Σύνδεση με το peer T1 |
| Τ1 |
Κύρια διεπαφή εξόδου δρομολόγησης |
Σύνδεση με το peer R1 |
| R2 |
Διασύνδεση λήψης δρομολογίου αναμονής |
Σύνδεση με το peer T2 |
| Τ2 |
Διασύνδεση εξόδου διαδρομής αναμονής |
Σύνδεση με το R2 |
| Επενδύσεις |
Πύλη πρόσβασης OTDR |
Δοκιμασία ελαττωματικών γραμμών σε διαδρόμους μεταφοράς |
| Σημείωση διεπαφής |
Ονομασία |
Περιγραφή |
| ΠΡΑ |
Δείκτης ισχύος OLP |
Ενεργοποιημένο, η παροχή ενέργειας είναι κανονική.
σβήσιμο, διακοπή τροφοδοσίας
|
| ΔΡΑΣΕΙΣ |
Δείκτης λειτουργίας OLP |
Ενεργοποιήθηκε, ο OLP λειτουργεί κανονικά.
Ακύρωση, υπάρχει λειτουργική βλάβη.
|
| Αυτοκίνητο |
Δείκτης λειτουργικής κατάστασης OLP |
Ενεργοποίηση σε αυτόματη λειτουργία
εκτός λειτουργίας: λειτουργία σε χειροκίνητη λειτουργία
|
| R1 |
Δείκτης λήψης κύριας διαδρομής OLP |
Επικοινώνεται, η λήψη είναι φυσιολογική.
Κλείσε, η λήψη είναι ανώμαλη.
|
| R2 |
Δείκτης λήψης πορείας αναμονής OLP |
Επικοινώνεται, η λήψη είναι φυσιολογική.
Κλείσε, η λήψη είναι ανώμαλη.
|
| Πρι |
Δείκτης εργασίας κύριας διαδρομής |
Εργάζομαι στην κύρια διαδρομή. |
| Τσ |
Τοπικός δείκτης λήψης |
Επικοινώνεται, η λήψη είναι φυσιολογική.
Κλείσε, η λήψη είναι ανώμαλη.
|
| LS |
Κατάσταση λειτουργίας της εσωτερικής οπτικής πηγής της διάταξης |
Ενεργός, δείχνει κανονική λειτουργία.
Είναι εκτός, δείχνει ανωμαλία.
|
Διατήρηση
Η εύλογη χρήση και η ορθή αποθήκευση του εξοπλισμού μπορούν να διατηρήσουν καλούς δείκτες απόδοσης για μεγάλο χρονικό διάστημα, παρατείνοντας τη διάρκεια ζωής του.
Οι συσκευές πρέπει να αποφεύγουν ισχυρές μηχανικές δονήσεις, συγκρούσεις, πτώσεις και άλλες μηχανικές ζημιές.και μέτρα αδιάβροχα.
Ο εξοπλισμός πρέπει να διατηρείται καθαρός τακτικά και το εργασιακό περιβάλλον πρέπει να είναι απαλλαγμένο από διαβρωτικά αέρια όπως οξέα ή αλκαλικά.Μπορείτε να χρησιμοποιήσετε μια καθαρή πετσέτα βρεγμένη με νερό ή σαπούνι για να σκουπίσετε απαλά το πλαίσιο και τα πάνελΑπαγορεύεται η χρήση διαλυτών όπως αλκοόλ για καθαρισμό.
Όταν βγάζετε τα καλώδια οπτικών ινών, καλύψτε τα αμέσως με κάλυμμα σκόνης για να μην αγγίξουν σκληρά αντικείμενα, σκόνη ή άλλα μολυσματικά στοιχεία τις άκρες των ινών.
Επαγρύπνηση σε πραγματικό χρόνο μέσω διαδικτύου της κατάστασης λειτουργίας δίσκου OLP
Παράλληλη παρακολούθηση σε πραγματικό χρόνο της τρέχουσας λειτουργικής διαδρομής των OLP
Επεξεργασία των οπτικοακουστικών συσκευών
Η παρακολούθηση σε πραγματικό χρόνο στο διαδίκτυο της οπτικής ισχύος από την πλευρά λήψης και μετάδοσης της πρόσβασης OLP
Παρακολούθηση σε πραγματικό χρόνο της μετάδοσης και της οπτικής ισχύος της πρωτογενούς και δευτερογενούς δρομολόγησης OLP
