OTN DWDM 5U υπόστεγο 20 θέσεις εξυπηρέτησης για 100G 200G 400G μετάδοση διπλής εισόδου ισχύος

Πλατφόρμα μετάδοσης 5U Rack για κάρτες σέρβις της σειράς OM3800

Παράμετροι προϊόντος

Περιγραφή προϊόντος

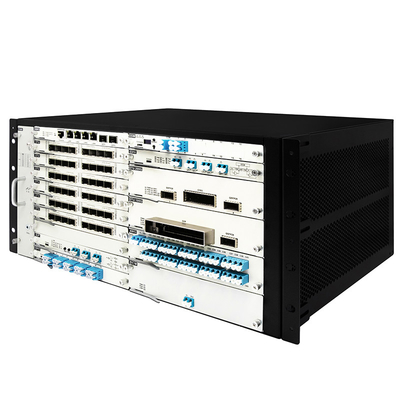

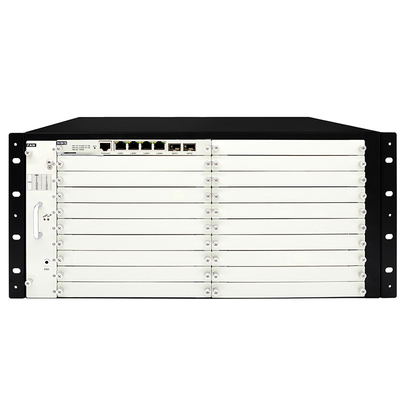

• Το OM3800-5U έχει σχεδιαστεί με μια τυπική δομή 19 ιντσών 5U τοποθετημένη σε ράφι, με τοποθέτηση κάρτας.
• Το μονό πλαίσιο παρέχει 20 λειτουργικές υποδοχές μονάδων, 2 υποδοχές ισχύος και 1 υποδοχή ανεμιστήρα.
• Υιοθετεί σχέδιο εξόδου ινών στο μπροστινό μέρος, τοποθετώντας όλες τις οπτικές διεπαφές και τις διεπαφές διαχείρισης δικτύου στην μπροστινή πλευρά.
• Ο σχεδιασμός ροής αέρα υιοθετεί ένα μοτίβο αερισμού από δεξιά προς τα αριστερά, με είσοδο αέρα στη δεξιά πλευρά του πλαισίου.
• Ο κρύος αέρας αναρροφάται στο σασί από τη μονάδα ανεμιστήρα ψύξης και στη συνέχεια αποβάλλεται από την αριστερή πλευρά του πλαισίου.

1. Η SLOT1 είναι για την εισαγωγή της κάρτας ελέγχου NMS (Network Management System), ενώ η SLOT2 έως 19 μπορεί να φιλοξενήσει διάφορους τύπους επαγγελματικών καρτών.

2. Υποδοχή ανεμιστήρα: Χρησιμοποιείται για την ψύξη του πλαισίου. Η ένδειξη PWR είναι αναμμένη υποδεικνύει την κανονική τροφοδοσία ρεύματος στην υποδοχή ανεμιστήρα. Εάν η λυχνία ALM είναι κόκκινη, σημαίνει δυσλειτουργία του ανεμιστήρα. Κανονικά, η λυχνία ALM πρέπει να είναι σβηστή.

3. Ενδεικτικές λυχνίες:

- PWR: On - Κανονική παροχή ρεύματος. Σβηστό - Χωρίς τροφοδοτικό ή μη φυσιολογικό.

- ALM: On - Δυσλειτουργία ανεμιστήρα ή συναγερμός υψηλής θερμοκρασίας. Off - Κανονικό.

1. Η υποδοχή τροφοδοσίας (PIU) βρίσκεται στο πίσω μέρος της συσκευής και υποστηρίζει επιλογές εναλλασσόμενου ρεύματος (AC - APU) και συνεχούς ρεύματος (DC - DPU). Η διαμόρφωση ισχύος είναι 1+1 hot backup, παρέχοντας πλεονασμό.

2. Ενδεικτικές λυχνίες:

- PWR-DC, PWR-AC: On - Κανονική παροχή ρεύματος. Σβηστό - Χωρίς τροφοδοτικό ή μη φυσιολογικό.

Χαρακτηριστικά προϊόντος

• Τυπικό ύψος 19 ιντσών, 5 U.
• Υψηλή ενοποίηση: Το ενιαίο rack υποστηρίζει 19 επαγγελματικές θέσεις γενικής χρήσης, 1 υποδοχή διαχείρισης δικτύου.
• Ενοποιημένη πλατφόρμα: Υποστηρίζει διάφορες μίξεις επαγγελματικών καρτών, ενοποιημένη διαχείριση δικτύου.
• Υψηλή αξιοπιστία: Το τροφοδοτικό υποστηρίζει AC και DC ταυτόχρονα, με υποστήριξη για προστασία τροφοδοσίας 1+1.
• Εξαιρετική απόδοση απαγωγής θερμότητας: Σχεδιασμένο με 6 ανεμιστήρες υψηλής απόδοσης, υψηλής ταχύτητας για να εξασφαλίζεται αποτελεσματική απαγωγή θερμότητας.

Εφαρμογή

• Τηλεπικοινωνίες
• Κέντρο δεδομένων
• Δίκτυο 5G
• Δίκτυο μεγάλων αποστάσεων

Λύση μετάδοσης DWDM της Olycom

• Θήκη δικτύου αλυσίδας DWDM
• Θήκη δικτύου DWDM Ring
• Θήκη προστασίας οπτικής γραμμής DWDM+OLP
• Λύση υπεραποστάσεων DWDM
• Θήκη DWDM peer-to-peer
• Θήκη αμφίδρομης δικτύωσης DWDM μονής ίνας
