Αρχική Σελίδα /Προϊόντα/WDM σύστημα μετάδοσης/Οπτικός ενισχυτής γραμμής DWDM EDFA Card Booster για σύστημα WDM C-Band 48-Wave

Οπτικός ενισχυτής γραμμής DWDM EDFA Card Booster για σύστημα WDM C-Band 48-Wave

1pc
MOQ
Διαπραγματεύσιμα
τιμή
Οπτικός ενισχυτής γραμμής DWDM EDFA Card Booster για σύστημα WDM C-Band 48-Wave
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
Ονομασία προϊόντος: Κάρτα ενισχυτή ινών με ντόπινγκ ερβίου
Εφαρμογή: Σύστημα DWDM
Ταξινόμηση: ΒΑ, LA, PA
Διάστημα κύματος: C-band, μέγιστο 48 κανάλια
Επισημαίνω:

Δοκιμαστική συσκευή για την παραγωγή ηλεκτρικής ενέργειας

,

Line Optical Amplifier For WDM System
Βασικές πληροφορίες
Τόπος καταγωγής: Σενζέν, Κίνα
Μάρκα: Olycom
Αριθμό μοντέλου: OM3800-EDFA
Έγγραφο: DWDM OTN SYSTEM OLYCOM.pdf
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: 1 κομμάτι σε ένα κουτί, 1 κιλό G.W.
Χρόνος παράδοσης: 4~7 ημέρες
Όροι πληρωμής: Τ/Τ, Paypal
Δυνατότητα προσφοράς: 2000PCS/ΜΗΝΑ
Περιγραφή προϊόντων

EDFA 1U Πίνακας ενισχυτή ινών με ντόπιση ερβίου τύπου Rack ή Card



Προδιαγραφή του προϊόντος

Λειτουργία Περιγραφή
Πεδίο κύματος εργασίας Τύπος πρότυπο: 1529nm~1561nm Τύπος επέκτασης: 1528nm~1568nm
Τύπος EDFA Ενίσχυση ισχύος OBA Ενίσχυση ισχύος OPA
Ελάχιστη οπτική ισχύς εισόδου -22 dBm -32dBm
Μέγιστη οπτική ισχύς εξόδου +20dBm +16dBm
Μέγιστο κέρδος 17dB 20 dB
Αριθμός θορύβου < 5,5 dB
Αύξηση επίπεδης < 1,5 dB
Ιδιοκτησιακή τεχνολογία Υποστήριξη κλειδώματος κλιμάκωσης, ρυθμιζόμενη κλιμάκωση, τεχνολογία μεταβατικού ελέγχου, αυτόματη διακοπή λειτουργίας της οπτικής ισχύος εξόδου
Λειτουργία διαχείρισης δικτύου

Υποστήριξη της παρακολούθησης σε πραγματικό χρόνο της κατάστασης λειτουργίας του EDFA, συμπεριλαμβανομένων: οπτικής ισχύος, άντλησης, θερμοκρασίας κ.λπ.

Οριακό όριο διακοπής λειτουργίας της αντλίας υποστήριξης και λειτουργία ρυθμίσεως του αυτοματοποιημένου χρόνου ανάκτησης
Αριθμός κατεχόμενων θέσεων Υποστήριξη OSP3800 πλήρης σειράς πλαισίου, που καταλαμβάνει 1 θέση, (0,5U)
Οπτική διεπαφή Επικεφαλής
Μέγιστη κατανάλωση ισχύος 15W
ΜΤΠΔ >100.000 ώρες



Χαρακτηριστικά του προϊόντος



(1) υποστήριξη οπτικής ενίσχυσης συστήματος C-band DWDM

(2) υποστήριξη προαιρετικής λειτουργίας ενίσχυσης εισόδου σήματος OSC

(3) υποστήριξη ενίσχυσης ισχύος, ενίσχυση γραμμής (δευτερογενής οπτική ενίσχυση), προενίσχυση

(4) υποστήριξη της γραφικής διαχείρισης δικτύου SNMP με βάση το IP, μεθόδους διαχείρισης δικτύου CLI, Web

(5) μπορεί να παρακολουθεί: ρεύμα κίνησης της αντλίας, ισχύ εξόδου της αντλίας, διακόπτη της αντλίας, θερμοκρασία της αντλίας, εισερχόμενη οπτική ισχύ, έξοδος οπτικής ισχύς, θερμοκρασία του μοντέλου

(6) υποστήριξη ρυθμιζόμενου διακόπτη αντλίας, λειτουργίας AGC και λειτουργίας APC (διαμορφώσιμη οπτική ισχύς εισόδου και εξόδου)

(7) υποστήριξη οπτικής θύρας παρακολούθησης (MON).

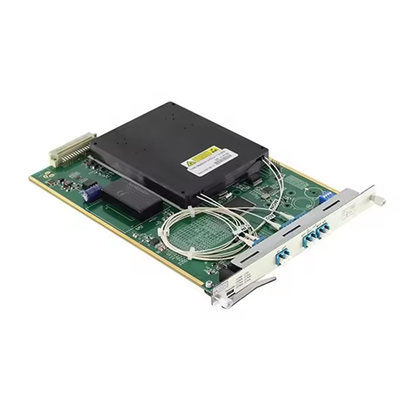

Οπτικός ενισχυτής γραμμής DWDM EDFA Card Booster για σύστημα WDM C-Band 48-Wave 0



Ορισμός διεπαφής



Διασύνδεση Άρθρο Λειτουργία/Περιγραφή
Μέσα Διασύνδεση εισόδου EDFA Λεωφορείο εισόδου οπτικής ισχύος μικρού σήματος
Έξω! Διασύνδεση εξόδου EDFA Οπτική θύρα εξόδου ενισχυτή EDFA.
Εφαρμογή Πύλη εισόδου καναλιού παρακολούθησης Σύνδεση με την κάρτα διαχείρισης δικτύου SFP TX για τη μετάδοση πληροφοριών διαχείρισης δικτύου.
OSC_Out Αγωγός εξόδου καναλιού παρακολούθησης Σύνδεση με την κάρτα διαχείρισης δικτύου SFP RX για τη μετάδοση πληροφοριών διαχείρισης δικτύου.
ΜΟΝ λιμένα παρακολούθησης Διασύνδεση παρακολούθησης επιδόσεων EDFA, σύνδεση OPM ή φασματομετρητή.



Περιγραφή του δείκτη



Διασύνδεση Άρθρο Περιγραφή
ΠΡΑ Δείκτης ισχύος EDFA Ενεργοποίηση, παροχή ενέργειας EDFA είναι φυσιολογική, απενεργοποίηση, διακοπή παροχής ενέργειας.
ΔΡΑΣΕΙΣ Δείκτης λειτουργίας του ΕΤΑΑ Ενεργοποίηση EDFA λειτουργεί κανονικά, απενεργοποίηση λειτουργία είναι ελαττωματική.
Μέσα Δείκτης συναγερμού εισόδου EDFA Ενεργός, η είσοδος είναι μη φυσιολογική, εκτός, η είσοδος είναι φυσιολογική.
Έξω! Δείκτης συναγερμού εξόδου EDFA Ενεργοποίηση, η έξοδος είναι ανώμαλη, απενεργοποίηση, η έξοδος είναι κανονική.
Τεμ Δείκτης συναγερμού θερμοκρασίας μονάδας EDFA Ενεργοποίηση, η θερμοκρασία της μονάδας EDFA είναι μη φυσιολογική, εκτός λειτουργίας, η θερμοκρασία της μονάδας είναι φυσιολογική.
Πτμ Δείκτης συναγερμού θερμοκρασίας αντλίας Ενεργοποιημένη, η θερμοκρασία της αντλίας είναι ανώμαλη, απενεργοποιημένη, η θερμοκρασία της αντλίας είναι κανονική.
Αντλία Δείκτης προειδοποίησης αντλίας 'ντε, η αντλία είναι κλειστή. 'ντε, η αντλία είναι κλειστή.
Παμ. Δείκτης συναγερμού ισχύος αντλίας Ενεργοποιημένο, το ρεύμα της αντλίας είναι μη φυσιολογικό, απενεργοποιημένο: το ρεύμα της αντλίας είναι φυσιολογικό.



Εισαγωγή



  • Η κύρια λειτουργία της κάρτας οπτικού ενισχυτή EDFA (Erbium Doped Fiber Amplifier) είναι να πραγματοποιεί αντιστάθμιση ισχύος στο φως σήματος στη σύνδεση μετάδοσης,και μπορεί να ενισχύσει ταυτόχρονα έως 48 κανάλια (διαχωρισμός καναλιών είναι 100GHz) ή 96 κανάλια (διαχωρισμός καναλιών είναι 50GHz) στην ζώνη C.
  • Το οπτικό σήμα έχει τα χαρακτηριστικά της επίπεδης αύξησης, της ρυθμιζόμενης αύξησης και του μικρού δείκτη θορύβου.
  • Είναι απαραίτητο και σημαντικό μέρος του συστήματος DWDM, του μελλοντικού συστήματος υψηλής ταχύτητας και της μετάδοσης μεγάλων αποστάσεων σε όλα τα οπτικά δίκτυα.

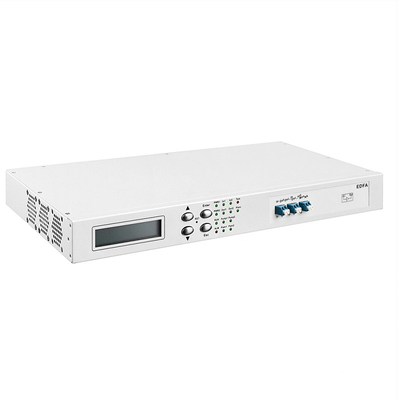

Οπτικός ενισχυτής γραμμής DWDM EDFA Card Booster για σύστημα WDM C-Band 48-Wave 1



Οπτικός ενισχυτής γραμμής DWDM EDFA Card Booster για σύστημα WDM C-Band 48-Wave 2
